В этой статье мы рассматриваем Hyundai H-100 четвертого поколения, выпускавшийся с 2005 по 2018 год. Здесь вы найдете схемы блоков предохранителей для Hyundai H-100 2010, 2011 и 2012, информацию о расположении блоков предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Hyundai H-100 Truck / Porter II 2005-2018
Используется информация из руководств владельца за 2010, 2011 и 2012 годы. Расположение и функции предохранителей в автомобилях, выпущенных в другие годы, могут отличаться.
Салон автомобиля

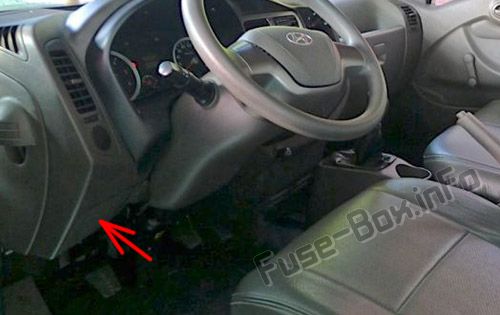

Блок предохранителей расположен на стороне водителя панели приборов за крышкой.
Моторный отсек
Не все описания блоков предохранителей в этом руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле обращайтесь к этикетке блока предохранителей.
Салон автомобиля
Назначение предохранителей в салоне автомобиля
| ОПИСАНИЕ | АМПЕРЫ | ЗАЩИЩАЕМАЯ ЦЕПЬ |
|---|---|---|
| P/WINDOW (FUSIBLE LINK) | 30A | Реле электростеклоподъемников |
| START | 10A | Реле стартера, Модуль управления подогревом свечей накала, ECM |
| FRT FOG | 10A | Реле передних противотуманных фар |
| H/LP LH | 10A | Левая фара, Панель приборов |
| H/LP RH | 10A | Правая фара |
| IGN 2 | 10A | Переключатель управления обогревом, ETACM, Переключатель регулировки фар по высоте, Реле вентилятора |
| WIPER | 20A | Мотор стеклоочистителя, Многофункциональный переключатель |
| RR FOG | 10A | Реле задней противотуманной фары |
| C/LIGHT | 15A | Прикуриватель |
| P/OUT | 15A | Не используется |
| AUDIO | 10A | Аудиосистема |
| RR P/WDW | 25A | Переключатель электростеклоподъемников |
| PTO | 10A | Не используется |
| TAIL RH | 10A | Правая габаритная лампа, Правая задняя комбинированная лампа, Лампа номерного знака |
| THIL LH | 10A | Левая габаритная лампа, Левая задняя комбинированная лампа |
| ABS | 10A | Не используется |
| CLUSTER | 10A | Панель приборов, Резистор генератора |
| ECU | 10A | ECM |
| T/SIG | 10A | Переключатель аварийной сигнализации, Переключатель заднего хода |
| IGN 1 | 10A | ETACM |
| IGN COIL | 10A | Соленоид EGR #1, #2 (2.5 TCI), Модуль управления подогревом свечей накала (2.6 N/A), Датчик воды в топливе, Выключатель нейтрали |
| O/S MIRR FOLD’G | 10A | Не используется |
| PTC HTR | 10A | Переключатель управления обогревом |
| HTD GLASS | 15A | Переключатель обогрева заднего стекла |
| HAZARD | 15A | Переключатель аварийной сигнализации |
| DR LOCK | 15A | ETACM, Актуатор замка левой передней двери |
| ROOM LP | 15A | Салонный светильник, Переключатель предупреждения о двери, Аудиосистема, ETACM |
Моторный отсек
Назначение предохранителей в моторном отсеке
| ОПИСАНИЕ | АМПЕРЫ | ЗАЩИЩАЕМАЯ ЦЕПЬ |
|---|---|---|
| ПРОВОЛОЧНЫЙ ПРЕДОХРАНИТЕЛЬ: | ||
| BATT | 100A | Генератор |
| GLOW | 80A | Реле свечей накала |
| IGN | 50A | Реле стартера, Замок зажигания |
| ECU | 20A | Реле управления двигателем |
| BATT | 50A | Блок предохранителей панели приборов (A/Con, Hazard, DR Lock), Разъем питания |
| LAMP | 40A | Проволочный предохранитель P/WDW, Предохранитель передних противотуманных фар, Реле габаритных ламп |
| COND | 30A | Реле вентилятора конденсера |
| ABS2 | 30A | Не используется |
| PTC1 | 40A | Не используется |
| ABS1 | 30A | Не используется |
| PTC2 | 40A | Не используется |
| BLWR | 30A | Реле вентилятора |
| PTC3 | 40A | Не используется |
| FFHS | 30A | Не используется |
| ПРЕДОХРАНИТЕЛЬ: | ||
| GLOW | 10A | ECM |
| ALT_S | 10A | Генератор |
| STOP | 10A | Переключатель стоп-сигналов |
| HORN | 10A | Реле сигнала |
| A/CON | 10A | Реле кондиционера |
| TCU | 10A | Не используется |
| ECU1 | 15A | Не используется |
| ECU2 | 10A | Не используется |
