В этой статье рассматривается Hyundai Grand i10 первого поколения, выпускавшийся с 2008 по 2013 год. Здесь вы найдете схемы блоков предохранителей для Hyundai i10 2010 и 2013, информацию о расположении панелей предохранителей внутри автомобиля и назначение каждого предохранителя (расположение предохранителей).
Расположение предохранителей Hyundai i10 2008-2013
Используется информация из руководств по эксплуатации 2010 и 2013 годов. Расположение и функции предохранителей в автомобилях, произведенных в другое время, могут отличаться.
Панель приборов

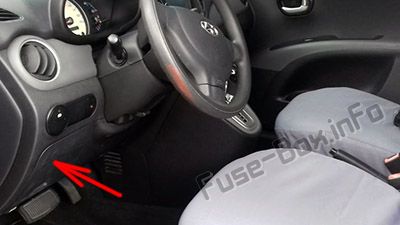

Блок предохранителей расположен на стороне водителя панели приборов, за крышкой.
Автомобили с левым рулем
Автомобили с правым рулем
Моторный отсек
Блок предохранителей расположен в моторном отсеке (с левой стороны).
На крышках панелей предохранителей/реле вы можете найти наклейку с описанием названия и номинала предохранителей/реле. Не все описания панелей предохранителей в этом руководстве могут быть применимы к вашему автомобилю. Информация точна на момент печати. При осмотре блока предохранителей на вашем автомобиле обращайтесь к этикетке на блоке предохранителей.
Назначение предохранителей в панели приборов (2010)
Назначение предохранителей в моторном отсеке (для 1.1L и 1.2L) (2010)
Назначение предохранителей в моторном отсеке (для 1.0L) (2010)
Назначение предохранителей в панели приборов (2013)
| Описание | Номинал предохранителя | Защищаемый компонент |
|---|---|---|
| P/WDW LH | 20A | Переключатель стеклоподъемника водителя, Переключатель заднего левого стеклоподъемника |
| P/WDW RH | 20A | Вспомогательный переключатель стеклоподъемника, Переключатель заднего правого стеклоподъемника |
| TAIL LP LH | 10A | Габаритная лампа (передняя левая, задняя левая), Лампа освещения номерного знака, Блок DRL |
| TAIL LP-RH | 10A | Габаритная лампа (передняя правая, задняя правая), Лампа освещения номерного знака, Освещение (без DRL) |
| DIODE 1 | — | Реле переднего противотуманного света |
| DIODE 2 | — | Блок I/P (реле переднего противотуманного света), Переключатель переднего противотуманного света |
| DIODE 3 | — | Многофункциональный переключатель — Сигнал переключателя фар |
| DIODE 4 | — | Блок I/P (TAIL RH 10A) |
| DIODE 5 | — | Реле заднего противотуманного света |
| AUDIO B+ (Memory fuse) | 15A | Аудиосистема |
| ROOM LP (Memory fuse) | 10A | Салонная лампа, Лампа багажника, ETACS, Панель приборов, OBD-2, Переключатель предупреждения двери, Переключатель заднего противотуманного света, Цифровые часы |
| STOP LP | 10A | Переключатель стоп-сигнала, Верхний стоп-сигнал |
| HAZARD | 10A | Переключатель аварийной сигнализации, Блок ICM (реле аварийной сигнализации), Мигающий блок |
| HORN | 10A | Блок ICM (реле сигнала тревоги), Реле клаксона |
| F/FOG LP | 10A | Реле переднего противотуманного света |
| ABS | 10A | Блок ABS, Блок ESP, Диагностика, Переключатель стоп-сигнала-ESP |
| T/SIG LP | 10A | Переключатель аварийной сигнализации, Поворотник передний левый/правый, Поворотник задний левый/правый, Боковой повторятель передний левый/правый, Панель приборов поворот левый/правый |
| IG COIL | 15A | Датчик расхода воздуха (дизель), Катушка зажигания, Датчик скорости МКПП, Реле подогрева топлива (дизель), Конденсатор (бензин 1.2L), ЭБУ (дизель), Датчик воды в топливном фильтре (дизель) |
| B/UP LP | 10A | Переключатель заднего хода, Задний комбинированный фонарь левый/правый (задний ход), Переключатель АКПП, PCU, Переключатель ингибитора |
| A/BAG IND | 10A | Панель приборов |
| A/BAG | 10A | Переключатель отключения подушки безопасности пассажира, ACU_A, Подушка безопасности водителя, Подушка безопасности пассажира, Натяжитель ремня левый/правый, Боковая подушка безопасности левая/правая, Датчик бокового удара левый/правый, Датчик фронтального удара левый/правый |
| CLUSTER | 10A | Панель приборов, ETACS, Таймер ремня безопасности, MDPS_A, ALT_R |
| CIGAR LIGHTER | 15A | Прикуриватель |
| AUDIO ACC | 10A | Аудиосистема, Переключатель наружного зеркала, Мотор наружного зеркала левый/правый, Цифровые часы |
| A/CON SW | 10A | Переключатель кондиционера, ЭБУ, Термостат |
| HTD IND | 10A | Переключатель заднего обогревателя (индикатор), ЭБУ |
| DRL | 10A | Блок DRL |
| IG2 | 10A | Реле вентилятора, Реле переднего противотуманного света, Блок DRL, ETACS, Переключатель впуска, Модуль PTC (дизель), Актуатор HLLD левый |
| H/LP LH | 10A | Фара левая, Фара левая ближний/дальний, Панель приборов (индикатор дальнего света) |
| H/LP RH | 10A | Фара правая, Фара правая ближний/дальний, Переключатель HLLD, Актуатор HLLD правый |
| FRT WIPER | 25A | Мотор переднего стеклоочистителя, Многофункциональный переключатель, Мотор переднего стеклоочистителя B+, Мотор передней мойки |
| RR FOG LP | 10A | Реле заднего противотуманного света |
| SEAT HTD | 15A | Переключатель подогрева сидений левый/правый |
| RR WIPER | 15A | Мотор заднего стеклоочистителя, Многофункциональный переключатель, Задний стеклоочиститель, Мотор заднего стеклоочистителя B+, Мотор задней мойки, Мотор люка |
| D/LOCK & S/ROOF | 20A | Блок ICM (реле блокировки/разблокировки), Актуатор дверной блокировки водитель/пассажир/задний правый/задний левый, Актуатор блокировки багажника, Люк |
| HTD GLASS | 25A | Реле заднего обогрева |
| START | 10A | Реле запуска, Блок ICM (реле запуска сигнала тревоги) |
| SPARE | 10A | Резервный предохранитель |
| SPARE | 15A | Резервный предохранитель |
| SPARE | 20A | Резервный предохранитель |
| SPARE | 25A | Резервный предохранитель |
Назначение предохранителей в моторном отсеке (2013)
| Описание | Номинал предохранителя | Защищаемый компонент |
|---|---|---|
| MAIN | 100A (Бензин) / 125A (Дизель) | Блок моторного отсека B+, Альтернатор |
| MDPS | 80A | MDPS_B |
| IGN 2 | 50A | Комплект ключей, Реле запуска |
| IGN 1 | 30A | Комплект ключей |
| BATT1 | 30A | Предохранитель памяти (AUDIO 15A/ ROOM LP 10A), Реле габаритов |
| ECU | 30A | Главное реле, F/PUMP 20A, ECU 2 10A |
| R/FAN | 30A | Реле высокого вентилятора радиатора, Реле низкого вентилятора радиатора |
| F_HTR | 30A | Реле подогрева топлива (дизель) |
| BATT2 | 50A | LOCK ROOF 20A, RR HTD 25A, HAZARD 10A, STOP 10A, F/FOG 10A, HORN 10A |
| P/WDW | 30A | Блок I/P (реле стеклоподъемника B+) |
| ABS 2 | 40A | Блок ABS, Блок ESP, Отвод воздуха |
| ABS 1 | 40A | Блок ABS. Блок ESP. Отвод воздуха |
| BLWR | 30A | Реле вентилятора |
| ECU | 10A | ЭБУ, Модуль PTC (дизель) |
| INJ | 15A | Форсунка 1/2/3/4, ISCA, ЭБУ, Реле свечей накаливания (дизель), Реле PTC 1/2/3 (дизель), Актуатор VGT (дизель), Актуатор EGR (дизель), Актуатор дросселя (дизель), Вихревой вакуум (дизель), Датчик положения распредвала (дизель), Блок иммобилайзера |
| SNSR | 10A | ЭБУ, Датчик положения коленвала, Датчик положения распредвала, Датчик O2 верхний, Датчик O2 нижний, Блок иммобилайзера, Лямбда-датчик (дизель), Переключатель стоп-сигнала (дизель) |
| ECU (DSL) | 20A | ЭБУ (дизель) |
| F_PUMP | 20A | Реле топливного насоса |
| A/CON | 10A | Реле кондиционера |
