Минивэн Hyundai Matrix производился с 2002 по 2008 год. В этой статье вы найдете схемы блоков предохранителей для Hyundai Matrix 2002, 2003, 2004, 2005, 2006, 2007 и 2008, информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (схема предохранителей) и реле.
Схема предохранителей Hyundai Matrix 2002-2008
Панель приборов

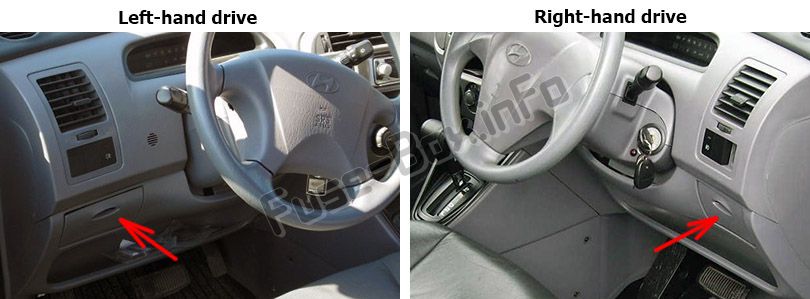

Блок предохранителей расположен на стороне водителя на панели приборов за крышкой.
Отсек двигателя
Блок предохранителей расположен в отсеке двигателя (слева).
На крышках панелей предохранителей/реле вы можете найти этикетку с описанием названия предохранителя/реле и его номинала. Не все описания панелей предохранителей в этом руководстве могут быть применимы к вашему автомобилю. Информация точна на момент печати. При осмотре блока предохранителей на вашем автомобиле обращайтесь к этикетке блока предохранителей.
2003, 2004
Панель приборов
Версия 1
Версия 2
Назначение предохранителей в панели приборов
| ОПИСАНИЕ | НОМИНАЛ ТОКА | ЗАЩИЩАЕМЫЕ КОМПОНЕНТЫ |
|---|---|---|
| H/LP IND | 10A | Индикатор фар |
| HTD IND | 10A | Реле стеклоочистителя заднего стекла, мотор бокового зеркала (левого/правого), мотор заднего стекла |
| A/CON | 10A | Переключатель кондиционера |
| RR HTD | 30A | Реле обогрева заднего стекла |
| STOP | 10A | Выключатель стоп-сигнала, реле электростеклоподъемников |
| D/LOCK | 15A | Реле блокировки (разблокировки) дверей, ETACM, реле люка |
| HAZARD | 10A | Реле охранной сигнализации, реле аварийной сигнализации |
| AUDIO | 10A | Аудиосистема |
| C/LIGHT | 15A | Прикуриватель |
| A/B | 10A | Блок управления SRS |
| A/B IND | 10A | Индикатор SRS |
| T/SIG | 10A | Переключатель аварийной сигнализации, таймер ремня безопасности, приборная панель, блок управления ABS, резистор предварительного возбуждения, мотор омывателя |
| ECU | 15A | ECM, датчик скорости автомобиля, TCM, катушка зажигания |
| ETACS | 10A | ETACM, рычаг переключения АКПП |
| RR WPR | 10A | Мотор заднего стеклоочистителя, реле заднего стеклоочистителя |
| START | 10A | Реле стартера |
| FRT WPR | 20A | Реле стеклоочистителя, мотор омывателя, таймер стеклоочистителя и обогрева |
| S/HTD | 15A | Переключатель обогрева передних сидений (левого/правого) |
| P/OUTLET | 25A | Передний (задний) розетка питания |
| IG2 | 10A | ETACM, реле электростеклоподъемников, реле обогрева заднего стекла, реле люка, реле фар, реле вентилятора |
| O/S MRR | 10A | Переключатель боковых зеркал, реле заднего противотуманного фонаря |
Отсек двигателя (БЕНЗИН)
Назначение предохранителей в отсеке двигателя (БЕНЗИН) (2003, 2004)
| ОПИСАНИЕ | НОМИНАЛ ТОКА | ЗАЩИЩАЕМЫЕ КОМПОНЕНТЫ |
|---|---|---|
| ALT | 120A | Генератор |
| B+ | 40A | Предохранители (A/CON, RR HTD, STOP, D/LOCK, HAZARD) |
| ECU | 30A | Генератор, реле управления двигателем, ECM |
| RAD | 20A | Реле вентилятора радиатора |
| IGN | 40A | Реле стартера, замок зажигания |
| BLR | 40A | Реле вентилятора отопителя |
| P/WIN | 30A | Реле электростеклоподъемников |
| COND | 20A | Реле вентилятора конденсера №1 |
| ABS | 30A | Блок управления ABS, разъем для прокачки ABS |
| ABS | 30A | Блок управления ABS, разъем для прокачки ABS |
| F/PUMP | 10A | Реле топливного насоса |
| INJ | 15A | Форсунки, катушка зажигания |
| SNSR | 10A | Датчик MAP, датчик кислорода, датчик давления в коллекторе, датчик детонации, датчик положения дроссельной заслонки |
| ROOM LP | 10A | Аудиосистема, лампа освещения салона, лампа потолочной консоли, приборная панель |
| DRL | 15A | Блок управления DRL |
| HORN | 10A | Реле сигнала |
| A/CON | 10A | Реле кондиционера |
| FR FOG | 15A | Реле передних противотуманных фар |
| ECU | 10A | ECM, TCM |
| LP | 20A | Реле задних фонарей |
| TAIL LH | 10A | Левый задний комбинированный фонарь, левая габаритная лампа, левая лампа освещения номерного знака |
| TAIL RH | 10A | Правый задний комбинированный фонарь, правая габаритная лампа, правая лампа освещения номерного знака |
| H/LP LH | 15A | Левая фара |
| H/LP RH | 15A | Правая фара, предохранитель (H/LP IND) |
Отсек двигателя (ДИЗЕЛЬ)
Назначение предохранителей в отсеке двигателя (ДИЗЕЛЬ) (2003, 2004)
| ОПИСАНИЕ | НОМИНАЛ ТОКА | ЗАЩИЩАЕМЫЕ КОМПОНЕНТЫ |
|---|---|---|
| ALT | 100A | Генератор |
| B+ | 40A | Предохранители (A/CON, RR HTD, STOP, D/LOCK, HAZARD) |
| ECU | 30A | Генератор, реле управления двигателем, ECM |
| RAD | 20A | Реле вентилятора радиатора |
| IGN | 40A | Реле стартера, замок зажигания |
| BLR | 40A | Реле вентилятора отопителя |
| P/WIN | 30A | Реле электростеклоподъемников |
| COND | 20A | Реле вентилятора конденсера №1 |
| ABS | 30A | Блок управления ABS, разъем для прокачки ABS |
| ABS | 30A | Блок управления ABS, разъем для прокачки ABS |
| F/PUMP | 10A | Реле топливного насоса |
| ECU | 20A | ECM №5 (питание от аккумулятора) |
| ECU | 10A | ECM №4 (питание от аккумулятора) |
| SNSR | 10A | Реле свечей накала, реле вспомогательного обогревателя 1/2, выключатель стоп-сигнала, датчик VDC, актуатор EGR, актуатор дроссельной заслонки |
| ROOM LP | 10A | Аудиосистема, лампа освещения салона, лампа потолочной консоли, приборная панель, ETACM, лампа багажника |
| DRL | 15A | Блок управления DRL |
| HORN | 10A | Реле сигнала |
| A/CON | 10A | Реле кондиционера |
| FR FOG | 15A | Реле передних противотуманных фар |
| ECU | 10A | ECM, TCM |
| LP | 20A | Реле задних фонарей |
| TAIL LH | 10A | Левый задний комбинированный фонарь, левая габаритная лампа, левая лампа освещения номерного знака |
| TAIL RH | 10A | Правый задний комбинированный фонарь, правая габаритная лампа, правая лампа освещения номерного знака |
| H/LP LH | 15A | Левая фара |
| H/LP RH | 15A | Правая фара, предохранитель (H/LP IND) |
2005
Панель приборов
Назначение предохранителей в панели приборов
| ОПИСАНИЕ | НОМИНАЛ ТОКА | ЗАЩИЩАЕМЫЕ КОМПОНЕНТЫ |
|---|---|---|
| H/LP IND | 10A | Индикатор фар |
| HTD IND | 10A | Реле обогрева заднего стекла, мотор бокового зеркала (левого/правого), мотор заднего стекла |
| A/CON | 10A | Переключатель кондиционера |
| RR HTD | 30A | Реле обогрева заднего стекла |
| STOP | 10A | Выключатель стоп-сигнала, реле электростеклоподъемников |
| D/LOCK | 15A | Реле блокировки (разблокировки) дверей, ETACM, реле люка |
| HAZARD | 10A | Реле охранной сигнализации, реле аварийной сигнализации |
| AUDIO | 10A | Аудиосистема |
| C/LIGHT | 15A | Прикуриватель |
| A/B | 10A | Блок управления SRS |
| A/B IND | 10A | Индикатор SRS |
| T/SIG | 10A | Переключатель аварийной сигнализации, таймер ремня безопасности, приборная панель, блок управления ABS, резистор предварительного возбуждения, мотор омывателя |
| ECU | 15A | ECM, датчик скорости автомобиля, TCM, катушка зажигания |
| ETACS | 10A | ETACM, рычаг переключения АКПП |
| RR WPR | 10A | Мотор заднего стеклоочистителя, реле заднего стеклоочистителя |
| START | 10A | Реле стартера |
| FRT WPR | 20A | Реле стеклоочистителя, мотор омывателя, таймер стеклоочистителя и обогрева |
| S/HTD | 15A | Переключатель обогрева передних сидений (левого/правого) |
| P/OUTLET | 25A | Передний (задний) розетка питания |
| IG2 | 10A | ETACM, реле электростеклоподъемников, реле обогрева заднего стекла, реле люка, реле фар, реле вентилятора |
| O/S MRR | 10A | Переключатель боковых зеркал, реле заднего противотуманного фонаря |
Отсек двигателя (БЕНЗИН)
Назначение предохранителей в отсеке двигателя (БЕНЗИН) (2005)
| ОПИСАНИЕ | НОМИНАЛ ТОКА | ЗАЩИЩАЕМЫЕ КОМПОНЕНТЫ |
|---|---|---|
| ALT | 120A | Генератор |
| B+ | 40A | Предохранители (A/CON, RR HTD, STOP, D/LOCK, HAZARD) |
| ECU | 30A | Генератор, реле управления двигателем, ECM |
| RAD | 20A | Реле вентилятора радиатора |
| IGN | 40A | Реле стартера, замок зажигания |
| BLR | 40A | Реле вентилятора отопителя |
| P/WIN | 30A | Реле электростеклоподъемников |
| COND | 20A | Реле вентилятора конденсера №1 |
| ABS | 30A | Блок управления ABS, разъем для прокачки ABS |
| ABS | 30A | Блок управления ABS, разъем для прокачки ABS |
| F/PUMP | 10A | Реле топливного насоса |
| INJ | 15A | Форсунки, катушка зажигания |
| SNSR | 10A | Датчик MAP, датчик кислорода, датчик давления в коллекторе, датчик детонации, датчик положения дроссельной заслонки |
| ROOM LP | 10A | Аудиосистема, лампа освещения салона, лампа потолочной консоли, приборная панель |
| DRL | 15A | Блок управления DRL |
| HORN | 10A | Реле сигнала |
| A/CON | 10A | Реле кондиционера |
| FR FOG | 15A | Реле передних противотуманных фар |
| ECU | 10A | ECM, TCM |
| LP | 20A | Реле задних фонарей |
| TAIL LH | 10A | Левый задний комбинированный фонарь, левая габаритная лампа, левая лампа освещения номерного знака |
| TAIL RH | 10A | Правый задний комбинированный фонарь, правая габаритная лампа, правая лампа освещения номерного знака |
| H/LP LH | 15A | Левая фара |
| H/LP RH | 15A | Правая фара, предохранитель (H/LP IND) |
Отсек двигателя (ДИЗЕЛЬ)
Назначение предохранителей в отсеке двигателя (ДИЗЕЛЬ) (2005)
| ОПИСАНИЕ | НОМИНАЛ ТОКА | ЗАЩИЩАЕМЫЕ КОМПОНЕНТЫ |
|---|---|---|
| ПРЕДОХРАНИТЕЛИ: | ||
| ALT | 140A | Генератор |
| B+ | 40A | Предохранители (A/CON, RR HTD, STOP, D/LOCK, HAZARD), деайсер |
| ECU | 30A | Генератор, реле управления двигателем, ECM |
| RAD | 30A | Реле вентилятора радиатора |
| IGN | 40A | Реле стартера, замок зажигания |
| BLR | 40A | Реле вентилятора отопителя |
| P/WIN | 30A | Реле электростеклоподъемников |
| COND | 30A | Реле вентилятора конденсера №1 |
| ABS | 30A | Блок управления ABS, разъем для прокачки ABS |
| ABS | 30A | Блок управления ABS, разъем для прокачки ABS |
| F/PUMP | 10A | Реле топливного насоса |
| ECU | 30A | ECM №5 (питание от аккумулятора) |
| ECU | 10A | ECM №4 (питание от аккумулятора), выключатель стоп-сигнала, реле PTC-обогревателя №1 |
| SNSR | 15A | Реле свечей накала, реле вспомогательного обогревателя 1/2, выключатель стоп-сигнала, датчик VDC, актуатор EGR, актуатор дроссельной заслонки, вакуум VGT |
| ROOM LP | 10A | Аудиосистема, лампа освещения салона, лампа потолочной консоли, приборная панель, ETACM, лампа багажника |
| DRL | 15A | Блок управления DRL |
| HORN | 10A | Реле сигнала |
| A/CON | 10A | Реле кондиционера |
| FR FOG | 15A | Реле передних противотуманных фар |
| ECU | 10A | ECM, TCM |
| LP | 20A | Реле задних фонарей |
| TAIL LH | 10A | Левый задний комбинированный фонарь, левая габаритная лампа, левая лампа освещения номерного знака |
| TAIL RH | 10A | Правый задний комбинированный фонарь, правая габаритная лампа, правая лампа освещения номерного знака |
| H/LP LH | 15A | Левая фара |
| H/LP RH | 15A | Правая фара, предохранитель (H/LP IND) |
| ПЛАВКИЕ ПРОВОДА: | ||
| PTC HTR 1 | 40A | Реле PTC-обогревателя №1 |
| GLOW | 80A | Реле свечей накала |
| PTC HTR 2 | 40A | Реле PTC-обогревателя №2 |
| FFHS | 30A | Реле FFHS |
| PTC HTR 3 | 40A | Реле PTC-обогревателя №3 |
2006, 2007
Панель приборов
Назначение предохранителей в панели приборов
| ОПИСАНИЕ | НОМИНАЛ ТОКА | ЗАЩИЩАЕМЫЕ КОМПОНЕНТЫ |
|---|---|---|
| H/LP IND | 10A | Индикатор фар |
| HTD IND | 10A | Реле обогрева заднего стекла, мотор бокового зеркала (левого/правого), мотор заднего стекла |
| A/CON | 10A | Переключатель кондиционера |
| RR HTD | 30A | Реле обогрева заднего стекла |
| STOP | 10A | Выключатель стоп-сигнала, реле электростеклоподъемников |
| D/LOCK | 15A | Реле блокировки (разблокировки) дверей, ETACM, реле люка |
| HAZARD | 10A | Реле охранной сигнализации, реле аварийной сигнализации |
| AUDIO | 10A | Аудиосистема |
| C/LIGHT | 15A | Прикуриватель |
| A/B | 10A | Блок управления SRS |
| A/B IND | 10A | Индикатор SRS |
| T/SIG | 10A | Переключатель аварийной сигнализации, таймер ремня безопасности, приборная панель, блок управления ABS, резистор предварительного возбуждения, мотор омывателя |
| ECU | 15A | ECM, датчик скорости автомобиля, TCM, катушка зажигания |
| ETACS | 10A | ETACM, рычаг переключения АКПП |
| RR WPR | 10A | Мотор заднего стеклоочистителя, реле заднего стеклоочистителя |
| START | 10A | Реле стартера |
| FRT WPR | 20A | Реле стеклоочистителя, мотор омывателя, таймер стеклоочистителя и обогрева |
| S/HTD | 15A | Переключатель обогрева передних сидений (левого/правого) |
| P/OUTLET | 25A | Передний (задний) розетка питания |
| IG2 | 10A | ETACM, реле электростеклоподъемников, реле обогрева заднего стекла, реле люка, реле фар, реле вентилятора |
| O/S MRR | 10A | Переключатель боковых зеркал, реле заднего противотуманного фонаря |
Отсек двигателя (БЕНЗИН)
Назначение предохранителей в отсеке двигателя (БЕНЗИН) (2006, 2007)
| ОПИСАНИЕ | НОМИНАЛ ТОКА | ЗАЩИЩАЕМЫЕ КОМПОНЕНТЫ |
|---|---|---|
| ALT | 120A | Генератор |
| B+ | 40A | Предохранители (A/CON, RR HTD, STOP, D/LOCK, HAZARD) |
| ECU | 30A | Генератор, реле управления двигателем, ECM |
| RAD | 20A | Реле вентилятора радиатора |
| IGN | 40A | Реле стартера, замок зажигания |
| BLR | 40A | Реле вентилятора отопителя |
| P/WIN | 30A | Реле электростеклоподъемников |
| COND | 20A | Реле вентилятора конденсера №1 |
| ABS | 40A | Блок управления ABS, разъем для прокачки ABS, ESP |
| ABS | 40A | Блок управления ABS, разъем для прокачки ABS, ESP |
| F/PUMP | 10A | Реле топливного насоса |
| INJ | 15A | Форсунки, катушка зажигания |
| SNSR | 10A | Датчик MAP, датчик кислорода, датчик давления в коллекторе, датчик детонации, датчик положения дроссельной заслонки |
| ROOM LP | 10A | Аудиосистема, лампа освещения салона, лампа потолочной консоли, приборная панель |
| DRL | 15A | Блок управления DRL |
| HORN | 10A | Реле сигнала |
| A/CON | 10A | Реле кондиционера |
| FR FOG | 15A | Реле передних противотуманных фар |
| ECU | 10A | ECM, TCM |
| LP | 20A | Реле задних фонарей |
| TAIL LH | 10A | Левый задний комбинированный фонарь, левая габаритная лампа, левая лампа освещения номерного знака |
| TAIL RH | 10A | Правый задний комбинированный фонарь, правая габаритная лампа, правая лампа освещения номерного знака |
| H/LP LH | 15A | Левая фара |
| H/LP RH | 15A | Правая фара, предохранитель (H/LP IND) |
Отсек двигателя (ДИЗЕЛЬ)
Назначение предохранителей в отсеке двигателя (ДИЗЕЛЬ) (2006, 2007)
| ОПИСАНИЕ | НОМИНАЛ ТОКА | ЗАЩИЩАЕМЫЕ КОМПОНЕНТЫ |
|---|---|---|
| ПРЕДОХРАНИТЕЛИ: | ||
| ALT | 140A | Генератор |
| B+ | 40A | Предохранители (A/CON, RR HTD, STOP, D/LOCK, HAZARD), деайсер |
| ECU | 30A | Генератор, реле управления двигателем, ECM |
| RAD | 30A | Реле вентилятора радиатора |
| IGN | 40A | Реле стартера, замок зажигания |
| BLR | 40A | Реле вентилятора отопителя |
| P/WIN | 30A | Реле электростеклоподъемников |
| COND | 30A | Реле вентилятора конденсера №1 |
| ABS | 40A | Блок управления ABS, разъем для прокачки ABS, ESP |
| ABS | 40A | Блок управления ABS, разъем для прокачки ABS, ESP |
| F/PUMP | 10A | Реле топливного насоса |
| ECU | 30A | ECM №5 (питание от аккумулятора) |
| ECU | 10A | ECM №4 (питание от аккумулятора), выключатель стоп-сигнала, реле PTC-обогревателя №1 |
| SNSR | 15A | Реле свечей накала, реле вспомогательного обогревателя 1/2, выключатель стоп-сигнала, датчик VDC, актуатор EGR, актуатор дроссельной заслонки, вакуум VGT |
| ROOM LP | 10A | Аудиосистема, лампа освещения салона, лампа потолочной консоли, приборная панель, ETACM, лампа багажника |
| DRL | 15A | Блок управления DRL |
| HORN | 10A | Реле сигнала |
| A/CON | 10A | Реле кондиционера |
| FR FOG | 15A | Реле передних противотуманных фар |
| ECU | 10A | ECM, TCM |
| LP | 20A | Реле задних фонарей |
| TAIL LH | 10A | Левый задний комбинированный фонарь, левая габаритная лампа, левая лампа освещения номерного знака |
| TAIL RH | 10A | Правый задний комбинированный фонарь, правая габаритная лампа, правая лампа освещения номерного знака |
| H/LP LH | 15A | Левая фара |
| H/LP RH | 15A | Правая фара, предохранитель (H/LP IND) |
| ПЛАВКИЕ ПРОВОДА: | ||
| PTC HTR 1 | 40A | Реле PTC-обогревателя №1 |
| GLOW | 80A | Реле свечей накала |
| PTC HTR 2 | 40A | Реле PTC-обогревателя №2 |
| FFHS | 30A | Реле FFHS |
| PTC HTR 3 | 40A | Реле PTC-обогревателя №3 |
