Hyundai Santa Fe Sport (DM/NC) производился с 2015 по 2018 год. Здесь вы найдете схемы блоков предохранителей для Hyundai Santa Fe Sport 2015, 2016, 2017 и 2018, информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Hyundai Santa Fe Sport 2015-2018
Панель приборов

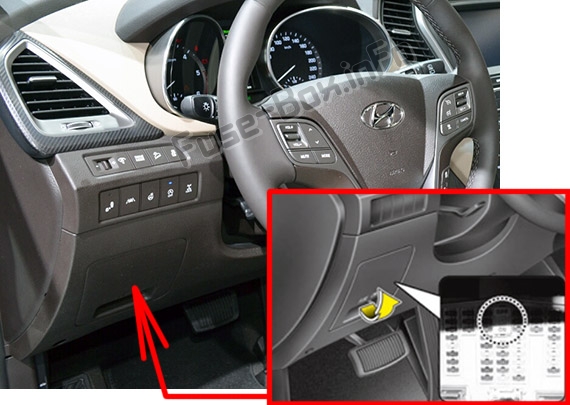

Блок предохранителей расположен в панели приборов (со стороны водителя), за крышкой.
Моторный отсек
Блок предохранителей расположен в моторном отсеке (с левой стороны).
Клемма аккумулятора (основной предохранитель)
На крышках панелей предохранителей/реле вы можете найти этикетку, описывающую название и номинал предохранителя/реле. Не все описания панелей предохранителей в этом руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле обращайтесь к этикетке блока предохранителей.
2015, 2016
Панель приборов
Назначение предохранителей в панели приборов (2015, 2016)
| Описание | Номинал, А | Защищаемый компонент |
|---|---|---|
| A/BAG IND | 10A | Комбинация приборов |
| A/BAG | 10A | Модуль управления SRS, Модуль управления А/С, Датчик обнаружения пассажира |
| MODULE 5 | 7.5A | Люк, Модуль управления умным ключом, BCM, Подогрев задних сидений LH/RH, Электрохромное зеркало, Модуль управления климат-контролем сидений водителя/пассажира, Модуль подогрева сидений водителя/пассажира |
| MODULE 1 | 7.5A | Переключатель спортивного режима, Соленоид ключа, Консольный переключатель LH/RH, Передний консольный переключатель, Задний переключатель электростеклоподъемника LH/RH |
| FOG LAMP RR | 10A | — |
| MEMORY 2 | 10A | BCM, Модуль контроля давления в шинах, Электрохромное зеркало, Модуль двери водителя/пассажира, Датчик автоматического освещения и фотоэлемент, Разъем для диагностики, Модуль управления А/С, Комбинация приборов |
| SMART KEY 2 | 7.5A | Модуль управления умным ключом, Модуль иммобилайзера |
| MODULE 3 | 10A | BCM, Комбинация приборов, Модуль контроля давления в шинах, Модуль управления А/С, Аудиосистема, Модуль двери водителя/пассажира, Индикатор рычага переключения АКПП, Подогрев задних сидений LH/RH, AWD ECM, Модуль управления климат-контролем сидений водителя/пассажира, Модуль подогрева сидений водителя/пассажира, MTS Module, Датчик задней парковки LH/RH, A/V и навигационная головная единица, Датчик задней парковки (центр) LH/RH, AMP |
| SMART KEY 4 | 10A | Переключатель кнопки пуска/остановки, Модуль иммобилайзера |
| INTERIOR LAMP | 15A | Грузовой фонарь, Зеркальные лампы LH/RH, Лампа потолочной консоли, Центральная лампа салона, Личные лампы LH/RH |
| MULTI MEDIA | 15A | Аудиосистема, A/V и навигационная головная единица, MTS Module |
| MDPS | 7.5A | Блок MDPS |
| HTD STRG | 15A | Переключатель на руле |
| MEMORY 1 | 10A | Приемник RF, Предупреждение о ключе зажигания III и двери |
| START | 7.5A | Без IMMO и умного ключа: Коробка реле ICM (Реле охранной сигнализации) С IMMO или умным ключом: PCM, Переключатель диапазона трансмиссии, Модуль управления умным ключом, Коробка предохранителей и реле E/R (Реле пуска) |
| MODULE 2 | 10A | Переключатель панели, Многоприборный диагностический разъем, Актуатор выравнивания фар LH/RH, Модуль автоматического выравнивания фар, Переключатель стоп-сигнала |
| CORNERING LAMP | 10A | — |
| SUNROOF 2 | 20A | Люк |
| S/HEATER RR | 15A | Подогрев задних сидений LH/RH |
| IGN | 20A | Коробка предохранителей и реле E/R (Предохранитель — ABS 3, SENSOR 5, TCU) |
| A/CON 1 | 7.5A | Коробка предохранителей и реле E/R (Реле вентилятора), Модуль управления А/С, Ионизатор кластера |
| WIPER RR | 15A | Реле заднего стеклоочистителя, Мотор заднего стеклоочистителя, Многофункциональный переключатель |
| SMART KEY 1 | 25A | Модуль управления умным ключом |
| S/HEATER FRT | 20A | Модуль управления CCS водителя/пассажира, Модуль подогрева сидений водителя/пассажира |
| A/CON 2 | 7.5A | Модуль управления А/С |
| C/LIGHTER | 20A | Передняя розетка питания и прикуриватель, Розетка в багажнике |
| WIPER FRT | 15A | Многофункциональный переключатель, Коробка предохранителей и реле E/R (Реле HI стеклоочистителя, Реле IG2) |
| BLOWER RR | 20A | — |
| P/WDW RH | 25A | Модуль двери пассажира, Задний переключатель электростеклоподъемника RH |
| RR HTD | 10A | Модуль управления А/С |
| BRAKE SWITCH | 7.5A | Модуль управления умным ключом, Переключатель стоп-сигнала |
| SUNROOF 1 | 20A | Люк |
| P/WDW LH | 25A | Модуль безопасного электростеклоподъемника водителя, Модуль двери водителя, Задний переключатель электростеклоподъемника LH |
| FUEL LID | 15A | Переключатель открывания люка топливного бака |
| SMART KEY 3 | 7.5A | Модуль управления умным ключом |
| STOP LAMP | 15A | Электронный модуль сигнала стоп-сигнала |
| P/SEAT PASS | 20A | Ручной переключатель пассажирского сиденья |
| AMP | 30A | AMP |
| MODULE 4 | 10A | Аудиосистема, A/V и навигационная головная единица, BCM, Лампа потолочной консоли, AMP, MTS Module, Переключатель внешнего зеркала, Коробка предохранителей и реле E/R (Реле розетки питания) |
| DR LOCK | 20A | Реле блокировки/разблокировки двери, Реле задней двери, Коробка реле ICM (Реле мертвой блокировки) |
| P/SEAT DRV | 30A | Модуль IMS водителя, Ручной переключатель сиденья водителя, Переключатель поясничной поддержки водителя |
Моторный отсек
Назначение предохранителей в моторном отсеке (2015, 2016)
| Описание | Номинал, А | Защищаемый компонент |
|---|---|---|
| МУЛЬТИПРЕДОХРАНИТЕЛЬ: | ||
| MDPS | 80A | Блок MDPS |
| B+2 | 60A | Умная распределительная коробка (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH), Предохранитель — SUNROOF 1, P/SEAT PASS, P/SEAT DRV) |
| BLOWER | 40A | Реле вентилятора |
| RR HTD | 40A | Реле заднего дефростера |
| ABS1 | 40A | Модуль ESC, Многоприборный диагностический разъем |
| ABS2 | 40A | Модуль ESC |
| C/FAN | 60A | Реле вентилятора охлаждения |
| B+3 | 60A | Умная распределительная коробка (Предохранитель — MODULE 1, SMART KEY 4, SUNROOF 2, SMART KEY 1, Устройство отключения утечки тока) |
| ПРЕДОХРАНИТЕЛЬ: | ||
| B+4 | 50A | Умная распределительная коробка (IPS 3 (4CH), IPS 6 (2CH), Предохранитель — F/LID, STOP LAMP, DR LOCK, BRAKE SWITCH) |
| EMS | 40A | Коробка EMS |
| IG1 | 40A | Без умного ключа: Переключатель зажигания, С умным ключом — Реле ACC, Реле IG1 |
| IG2 | 40A | Реле пуска, Реле IG2, Без умного ключа: Переключатель зажигания |
| TRAILER | 30A | Розетка питания прицепа |
| B+1 | 50A | Умная распределительная коробка (Предохранитель — S/HEATER RR, S/HEATER FRT, P/WDW RH, P/WDW LH) |
| HORN | 15A | Реле клаксона |
| VACUUM PUMP | 20A | Реле вакуумного насоса |
| DEICER | 15A | Реле переднего деайсера |
| POWER OUTLET | 25A | Реле розетки питания |
| 4WD | 20A | AWD ECM |
| AMS | 10A | Датчик аккумулятора |
| AMS (WIPER) | 10A | BCM, PCM |
| WIPER FRT | 25A | Реле LO стеклоочистителя, Мотор переднего стеклоочистителя |
| B/UP LAMP | 10A | МКПП — Переключатель лампы заднего хода, АКПП — Задняя комбинированная лампа (внутренняя) LH/RH, Электрохромное зеркало, Аудиосистема, A/V и навигационная головная единица |
| ABS3 | 7.5A | Модуль ESC |
| SENS0R5 | 7.5A | PCM |
| TCU | 15A | АКПП: Переключатель диапазона трансмиссии, МКПП: Предохранитель — B/UP LAMP (МКПП) |
| F/PUMP | 15A | Реле топливного насоса |
| ECU 1 | 15A | PCM |
| ECU 2 | 10A | — |
| SENSOR 3 | 10A | Реле топливного насоса, Датчик положения распредвала #1/#2 |
| IGN COIL | 20A | Конденсатор, Катушка зажигания #1/#2/#3/#4 |
| SENSOR 2 | 10A | Электромагнитный клапан управления продувкой, Электромагнитный клапан изменяемого впуска (G4KJ), Электромагнитный клапан управления RCV (G4KH), Датчик положения коленвала, Электромагнитный клапан управления маслом #1/#2, Клапан закрытия канистры |
| SENSOR 1 | 15A | Кислородный датчик (верхний), Кислородный датчик (нижний), Коробка предохранителей и реле E/R (Реле вентилятора охлаждения) |
| SENSOR 4 | 20A | PCM |
| B/A HORN | 10A | Реле охранного клаксона |
Реле
| № | Название | Тип |
|---|---|---|
| E30 | РЕЛЕ РОЗЕТКИ ПИТАНИЯ | ISO MICRO |
| E31 | РЕЛЕ ПУСКА | ISO MICRO |
| E32 | РЕЛЕ ПЕРЕДНЕГО ДЕАЙСЕРА | ISO MICRO |
| E33 | РЕЛЕ ВЕНТИЛЯТОРА | ISO MICRO |
| E34 | РЕЛЕ LO СТЕКЛООЧИСТИТЕЛЯ | ISO MICRO |
| E36 | РЕЛЕ ACC | ISO MICRO |
| E37 | РЕЛЕ IG1 | ISO MICRO |
| E38 | РЕЛЕ IG2 | ISO MICRO |
| E39 | РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ | ISO MINI |
| E40 | РЕЛЕ HI СТЕКЛООЧИСТИТЕЛЯ | ISO MICRO |
| E41 | РЕЛЕ ЗАДНЕГО ДЕФОСТЕРА | ISO MICRO |
| E42 | РЕЛЕ КЛАКСОНА | ISO MICRO |
| E43 | РЕЛЕ ВАКУУМНОГО НАСОСА | ISO MICRO |
2017, 2018
Панель приборов
Назначение предохранителей в панели приборов (2017, 2018)
| Описание | Номинал, А | Защищаемый компонент |
|---|---|---|
| A/BAG IND | 10A | Комбинация приборов, Модуль управления А/С |
| A/BAG | 15A | Блок ACU, Датчик обнаружения пассажира |
| 5 MODULE | 7.5A | Модуль управления умным ключом, BCM, Подогрев задних сидений LH/RH, Модуль управления климат-контролем сидений водителя/пассажира, Модуль подогрева сидений водителя/пассажира, AVM |
| 1 MODULE | 7.5A | Переключатель спортивного режима, Соленоид ключа, Консольный переключатель LH/RH, Передний консольный переключатель, Задний переключатель электростеклоподъемника LH/RH, Разъем для диагностики |
| FOG LAMP REAR | 10A | — |
| 2 MEMORY | 10A | BCM, Модуль контроля давления в шинах, Электрохромное зеркало, Модуль двери водителя/пассажира, Датчик автоматического освещения и фотоэлемент, Модуль управления А/С, Комбинация приборов, Переднее сиденье водителя |
| 2 SMART KEY | 7.5A | Модуль управления умным ключом, Модуль иммобилайзера |
| 3 MODULE | 10A | BCM, Комбинация приборов, Модуль контроля давления в шинах, Модуль управления А/С, Аудиосистема, Модуль двери водителя/пассажира, Индикатор рычага переключения АКПП, Подогрев задних сидений LH/RH, AWD ECM, Модуль управления климат-контролем сидений водителя/пассажира, Модуль подогрева сидений водителя/пассажира, MTS Module, Датчик задней парковки LH/RH, A/V и навигационная головная единица, Датчик задней парковки (центр) LH/RH, EPB EXTN, Консольный переключатель АКПП LH |
| 4 SMART KEY | 10A | Переключатель кнопки пуска/остановки, Модуль иммобилайзера |
| INTERIOR LAMP | 15A | Грузовой фонарь, Зеркальные лампы LH/RH, Лампа потолочной консоли, Центральная лампа салона, Личные лампы LH/RH |
| MULTI MEDIA | 15A | Аудиосистема, A/V и навигационная головная единица, MTS Module |
| MDPS | 7.5A | Блок MDPS |
| HEATED STEERING | 15A | Переключатель на руле |
| 1 MEMORY | 10A | Приемник RF, Предупреждение о ключе зажигания III и двери |
| START | 7.5A | Без IMMO и умного ключа: Коробка реле ICM (Реле охранной сигнализации) С IMMO или умным ключом: PCM, Переключатель диапазона трансмиссии, Модуль управления умным ключом, Коробка предохранителей и реле E/R (Реле пуска) |
| 2 MODULE | 10A | Переключатель панели, Многоприборный диагностический разъем, Актуатор выравнивания фар LH/RH, Модуль автоматического выравнивания фар, Переключатель стоп-сигнала, SCC RADAR |
| CORNERING LAMP | 10A | — |
| 2 SUNROOF | 20A | Люк |
| S/HEATER RR | 15A | Подогрев задних сидений LH/RH |
| IG1 | 20A | Коробка предохранителей и реле E/R (Предохранитель — ABS 3, SENSOR 5, TCU) |
| 1 A/CON | 7.5A | Коробка предохранителей и реле E/R (Реле вентилятора), Модуль управления А/С, Ионизатор кластера |
| WIPER RR | 15A | Реле заднего стеклоочистителя, Мотор заднего стеклоочистителя, Многофункциональный переключатель, BCM |
| 1 SMART KEY | 25A | Модуль управления умным ключом |
| S/HEATER FRT | 20A | Модуль управления CCS водителя/пассажира, Модуль подогрева сидений водителя/пассажира |
| 2 A/CON | 7.5A | Модуль управления А/С |
| C/LIGHTER | 20A | Передняя розетка питания и прикуриватель, Розетка в багажнике |
| WIPER FRT | 15A | Многофункциональный переключатель, Коробка предохранителей и реле E/R (Реле HI стеклоочистителя, Реле IG2) |
| BLOWER RR | 20A | — |
| P/WINDOW RH | 25A | Модуль двери пассажира, Задний переключатель электростеклоподъемника RH |
| REAR HEATED | 10A | Модуль управления А/С |
| BRAKE SWITCH | 7.5A | Модуль управления умным ключом, Переключатель стоп-сигнала |
| 1 SUNROOF | 20A | Люк |
| P/WINDOW LH | 25A | Модуль безопасного электростеклоподъемника водителя, Модуль двери водителя, Задний переключатель электростеклоподъемника LH |
| FUEL LID | 15A | Переключатель открывания люка топливного бака |
| 3 SMART KEY | 7.5A | Модуль управления умным ключом |
| STOP LAMP | 15A | Электронный модуль сигнала стоп-сигнала |
| P/SEAT (PASS) | 20A | Ручной переключатель пассажирского сиденья |
| AMP | 30A | AMP |
| 4 MODULE | 10A | Аудиосистема, A/V и навигационная головная единица, BCM, AMR MTS Module, Переключатель внешнего зеркала, Коробка предохранителей и реле E/R (Реле розетки питания), AVM |
| DR LOCK | 20A | Реле блокировки/разблокировки двери, Реле задней двери, Коробка реле ICM (Реле мертвой блокировки), BCM |
| P/SEAT (DRV) | 30A | Модуль IMS водителя, Ручной переключатель сиденья водителя, Переключатель поясничной поддержки водителя |
Моторный отсек
Назначение предохранителей в моторном отсеке (2017, 2018)
| Описание | Номинал, А | Защищаемый компонент |
|---|---|---|
| МУЛЬТИПРЕДОХРАНИТЕЛЬ: | ||
| MDPS | 80A | Блок MDPS |
| 2 B+ | 60A | Умная распределительная коробка (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH), Предохранитель — SUNROOF 1, P/SEAT PASS, P/SEAT DRV) |
| BLOWER | 40A | Реле вентилятора |
| REAR HEATED | 40A | Реле заднего дефростера |
| 1 ABS | 40A | Модуль ESC, Многоприборный диагностический разъем |
| 2 ABS | 40A | Модуль ESC |
| COOLING FAN | 60A | Реле вентилятора охлаждения |
| 3 B+ | 60A | Умная распределительная коробка (Предохранитель — MODULE 1, SMART KEY 4, SUNROOF 2, SMART KEY 1, Устройство отключения утечки тока) |
| ПРЕДОХРАНИТЕЛЬ: | ||
| 4 B+ | 50A | Умная распределительная коробка (IPS 3 (4CH), IPS 6 (2CH), Предохранитель — F/LID, STOP LAMP, DR LOCK, BRAKE SWITCH, IPS 4 (2CH) |
| ECU | 40A | Коробка EMS |
| IG1 | 40A | Без умного ключа: Переключатель зажигания, С умным ключом — Реле ACC, Реле IG1 |
| IG2 | 40A | Реле пуска, Реле IG2, Без умного ключа: Переключатель зажигания |
| TRAILER | 30A | Розетка питания прицепа |
| 1 B+ | 50A | Умная распределительная коробка (Предохранитель — S/HEATER RR, S/HEATER FRT, P/WDW RH, P/WDW LH), AMP |
| HORN | 15A | Реле клаксона |
| VACUUM PUMP | 20A | Реле вакуумного насоса |
| DEICER | 15A | Реле переднего деайсера |
| POWER OUTLET | 25A | Реле розетки питания |
| 4WD | 20A | AWD ECM |
| AMS | 10A | Датчик аккумулятора |
| AMS (WIPER) | 10A | BCM, PCM |
| WIPER (FRT) | 25A | Реле LO стеклоочистителя, Мотор переднего стеклоочистителя |
| B/UP LAMP | 10A | АКПП — Задняя комбинированная лампа (внутренняя) LH/RH, Электрохромное зеркало, Аудиосистема, A/V и навигационная головная единица |
| 3 ABS | 7.5A | Модуль ESC |
| 5 SENSOR | 7.5A | PCM |
| TCU | 15A | АКПП: Переключатель диапазона трансмиссии |
| FUEL PUMP | 15A | Реле топливного насоса |
| ECU 1 | 15A | PCM |
| ECU 2 | 10A | — |
| 3 SENSOR | 10A | Коробка предохранителей и реле E/R (Реле вентилятора охлаждения) |
| IGN COIL | 20A | Катушка зажигания #1/#2/#3/#4 |
| 2 SENSOR | 10A | Электромагнитный клапан управления продувкой, Электромагнитный клапан изменяемого впуска (G4KJ), Электромагнитный клапан управления RCV (G4KH), Электромагнитный клапан управления маслом #1/#2, Клапан закрытия канистры |
| 1 SENSOR | 15A | Кислородный датчик (верхний), Кислородный датчик (нижний) |
| 4 SENSOR | 20A | PCM |
| B/ALARM HORN | 10A | Реле охранного клаксона, Радары SCC |
| 3 E-CVVT | 40A | Реле E-CVVT |
| 1 E-CVVT | 20A | PCM |
| 2 E-CVVT | 20A | PCM |
| 1 EPB | 15A | Блок EPB |
| 2 EPB | 15A | Блок EPB |
| POWER TAILGATE | 30A | Электропривод задней двери |
Реле
| № | Название | Тип |
|---|---|---|
| E30 | РЕЛЕ РОЗЕТКИ ПИТАНИЯ | ISO MICRO |
| E31 | РЕЛЕ ПУСКА | ISO MICRO |
| E32 | РЕЛЕ ПЕРЕДНЕГО ДЕАЙСЕРА | ISO MICRO |
| E33 | РЕЛЕ ВЕНТИЛЯТОРА | ISO MICRO |
| E34 | РЕЛЕ LO СТЕКЛООЧИСТИТЕЛЯ | ISO MICRO |
| E36 | РЕЛЕ ACC | ISO MICRO |
| E37 | РЕЛЕ IG1 | ISO MICRO |
| E38 | РЕЛЕ IG2 | ISO MICRO |
| E39 | РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ | ISO MINI |
| E40 | РЕЛЕ HI СТЕКЛООЧИСТИТЕЛЯ | ISO MICRO |
| E41 | РЕЛЕ ЗАДНЕГО ДЕФОСТЕРА | ISO MICRO |
| E42 | РЕЛЕ КЛАКСОНА | ISO MICRO |
| E43 | РЕЛЕ ВАКУУМНОГО НАСОСА | ISO MICRO |
