Среднеразмерный SUV Hyundai Terracan производился с 2002 по 2007 год. В этой статье вы найдете схемы блоков предохранителей Hyundai Terracan 2005, 2006 и 2007, получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (схема предохранителей) и реле.
Схема предохранителей Hyundai Terracan 2002-2007
Информация взята из руководств владельца за 2005, 2006 и 2007 годы. Расположение и функции предохранителей в автомобилях, произведенных в другие годы, могут отличаться.
Салон автомобиля

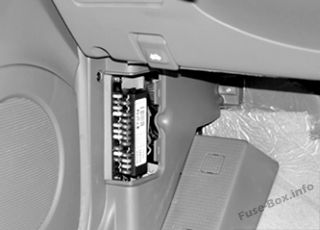

Блок предохранителей расположен в нижней части приборной панели рядом с рычагом открытия капота (за крышкой).
Автомобили с левым рулем
Автомобили с правым рулем
Моторный отсек
Блоки предохранителей расположены в моторном отсеке.
ИЛИ
Не все описания панелей предохранителей в этом руководстве могут быть применимы к вашему автомобилю. Информация точна на момент печати. При осмотре блока предохранителей в вашем автомобиле обращайтесь к этикетке на блоке предохранителей.
Салон автомобиля
Назначение предохранителей в салоне автомобиля
| № | Ампераж | Защищаемая цепь |
|---|---|---|
| 1 | 30A | Реле стеклоочистителя заднего стекла |
| 2 | 10A | Реле аварийной сигнализации, переключатель аварийной сигнализации |
| 3 | 15A | Переключатель стоп-сигналов |
| 4 | 20A | Блок управления TOD, EST |
| 5 | 10A | — |
| 6 | 15A | Блок управления люком в крыше |
| 7 | 30A | Реле вентилятора |
| 8 | 20A | Центральный замок |
| 9 | 10A | Реле заднего противотуманного фонаря |
| 10 | 10A | Аудиосистема, подсветка карты |
| 11 | 20A | Прикуриватель, реле розетки, ACC-разъем |
| 12 | 10A | Переключатель боковых зеркал |
| 13 | — | — |
| 14 | — | — |
| 15 | 10A | Переключатель кондиционера |
| 16 | 10A | Левые/правые боковые зеркала и их обогрев |
| 17 | — | — |
| 18 | 10A | Блок управления АКПП, ЭБУ (COVEC-F), TCCS (TOD, EST), иммобилайзер |
| 19 | 10A | Переключатель заднего хода, внутреннее зеркало заднего вида, переключатель положения АКПП |
| 20 | 10A | Переключатель аварийной сигнализации |
| 21 | 10A | Приборная панель, ETACM, датчик скорости, модуль управления DRL |
| 22 | 10A | Подушки безопасности |
| 23 | 10A | Индикатор подушек безопасности |
| 24 | — | — |
| 25 | 10A | Вентилятор и кондиционер, ETACM, реле стеклоочистителя |
| 26 | 15A | Подогрев сидений |
| 27 | 15A | Люк в крыше, задний стеклоочиститель и омыватель, переключатель круиз-контроля, реле заднего прерывистого стеклоочистителя |
| 28 | 10A | Реле пуска, реле охранной сигнализации |
Блок в моторном отсеке №1
Автомобили с левым рулем
Автомобили с правым рулем
Назначение предохранителей в блоке моторного отсека №1
| ОПИСАНИЕ | Ампераж | Защищаемая цепь |
|---|---|---|
| ПЛАВКИЙ ПРОВОД: | ||
| №1 | 100A | Реле подогрева свечей (COVEC-F/EGR), реле воздушного нагревателя (дизельный двигатель) |
| № 2 | 120A (ДИЗЕЛЬ) | Блок предохранителей и реле моторного отсека №2, |
| № 2 | 140A (БЕНЗИН) | Генератор |
| № 3 | 50A | Блок предохранителей внутреннего отсека (предохранители 1,2,3,4,5) |
| № 3 | 50A | Блок предохранителей и реле моторного отсека №1 (предохранители 8,9) |
| № 3 | 50A | Блок управления топливным нагревателем (COVEC-F/EGR) |
| №4 | 30A | Генератор, замок зажигания |
| №5 | — | — |
| № 6 | — | — |
| № 7 | 20A | Реле управления двигателем (дизельный двигатель), основное реле управления (бензиновый двигатель) |
| ПРЕДОХРАНИТЕЛЬ: | ||
| № 8 | 10A | Реле сигнала |
| № 9 | 15A | Реле передних противотуманных фар |
| № 10 | — | — |
| № 11 | 10A | ЭБУ (дизельный двигатель), блок управления EGR |
| № 12 | 10A | ЭБУ (дизельный двигатель) |
Блок в моторном отсеке №2
Назначение предохранителей в блоке моторного отсека №2
| ОПИСАНИЕ | Ампераж | Защищаемая цепь |
|---|---|---|
| ПЛАВКИЙ ПРОВОД: | ||
| № 1 | 50A | Разъем питания (A,B), блок предохранителей и реле моторного отсека №2 (предохранители 28,29), блок предохранителей внутреннего отсека (предохранители 6,7,8,9) |
| № 2 | 30A | Реле пуска, замок зажигания |
| № 3 | 40A | Реле вентилятора конденсера, блок предохранителей и реле моторного отсека №2 (предохранители 14,15) |
| № 4 | 40A | Блок управления ABS |
| № 5 | 30A | Реле стеклоподъемников |
| № 6 | 40A | Реле задних фонарей, блок предохранителей и реле моторного отсека №2 (предохранители 11,12) |
| № 7 | 20A | Блок управления ABS |
| № 8 | — | — |
| № 9 | 20A | Реле топливного насоса, ЭБУ, датчик сбоя зажигания |
| № 30 | 10A | Кондиционер, блок управления АКПП, ETACM, диагностический разъем, сирена, блок управления иммобилайзером |
| № 31 | 15A | Салонный светильник, подсветка карты, аудиосистема, приборная панель, предупредительный светильник передней двери |
| ПРЕДОХРАНИТЕЛЬ: | ||
| № 10 | 15A | Топливный нагреватель и датчик (дизельный двигатель) |
| № 11 | 15A | Фары (ближний свет) |
| № 12 | 15A | Фары (дальний свет) |
| № 13 | — | — |
| № 14 | 10A | Реле компрессора кондиционера, трехпозиционный переключатель |
| № 15 | 10A | Реле вентилятора TCI (COVEC-F/EGR) |
| № 16 | — | — |
| № 17 | 15A | — |
| № 18 | 15A | ЭБУ (дизельный двигатель) |
| № 19 | 15A | ЭБУ (дизельный двигатель) |
| № 20 | 15A | ЭБУ (дизельный двигатель), реле воздушного нагревателя (дизельный двигатель), соленоид EGR (дизельный двигатель) |
| № 21 | 10A | Освещение, комбинированные лампы |
| № 22 | 10A | Номерной знак, комбинированные лампы |
| № 23 | 10A | Блок управления ABS, реле ABS, реле EBD |
| № 24 | 10A | ЭБУ (дизельный двигатель), реле фар, реле вентилятора конденсера (бензин/COVEC-F), соленоид EGR (COVEC-F) |
| № 25 | 10A | Блок управления ABS |
| № 26 | 10A | Блок управления круиз-контролем |
| № 27 | 15A | Стеклоочиститель и омыватель переднего стекла |
| № 28 | 25A | Переключатель электрического сиденья |
| № 29 | 20A | Реле розетки |
