В этой статье мы рассмотрим Infiniti G-серии четвертого поколения (V36), выпускавшийся с 2006 по 2015 год. Здесь вы найдете схемы блоков предохранителей для Infiniti G25, G35, G37, Q40 (2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015), получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Infiniti G25, G35, G37 и Q40 2006-2015
Расположение блока предохранителей

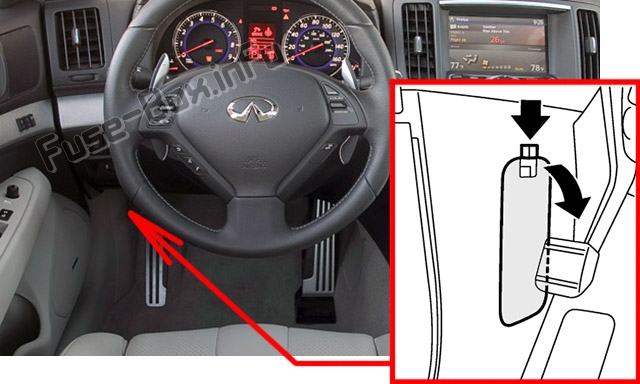

Блок предохранителей расположен за крышкой под приборной панелью.
Схема блока предохранителей
Назначение предохранителей в салоне
| № | Номинал в амперах | Описание |
|---|---|---|
| 1 | 10 | Блок управления преднатяжением ремней безопасности |
| 2 | 10 | Датчик диагностики подушки безопасности, Блок управления системой классификации пассажиров |
| 3 | 10 | Мотор регулировки фар RH/LH, Блок управления камерой, Реле блокировки селектора, Выключатель тормоза устройства автоматического контроля скорости (ASCD), Выключатель тормоза интеллектуальной системы круиз-контроля (ICC), Блок управления адаптивной системой переднего освещения (AFS), Переключатель AFS, Разъем для связи с данными, Унифицированный усилитель приборов и кондиционера, Реле подогрева сидений, Блок управления AV, Адаптер для телефона, Компрессор, Автоматическое антиослепляющее внутреннее зеркало, Передний блок управления 4-колесным активным рулевым управлением (4WAS), Блок управления сонаром, Ионизатор, Датчик обнаружения газов выхлопа / внешних запахов, Реле климат-контролируемых сидений |
| 4 | 10 | Комбинационный прибор, Реле заднего хода (автоматическая трансмиссия), Выключатель заднего хода (механическая трансмиссия) |
| 5 | 15 | Усилитель BOSE |
| 6 | 10 | Слот для ключа, Звуковой сигнал предупреждения интеллектуального ключа, Разъем для связи с данными, Унифицированный усилитель приборов и кондиционера, Часы, Автоматическое антиослепляющее внутреннее зеркало, Датчик света и дождя, Звуковой сигнал предупреждения на крыше |
| 7 | 10 | Выключатель стоп-сигнала, Модуль управления кузовом (BCM), Реле удержания тормоза интеллектуального круиз-контроля |
| 8 | 15 | Усилитель BOSE |
| 9 | 10 | Слот для ключа, Кнопка зажигания, Выключатель интерлока сцепления (механическая трансмиссия) |
| 10 | 10 | Модуль управления кузовом (BCM), Переключатель памяти сидений, Блок управления автоматической позицией привода, Управление сиденьем водителя, |
| 11 | 10 | Комбинационный прибор, Унифицированный усилитель приборов и кондиционера, Блок управления AWD |
| 12 | — | Не используется |
| 13 | 10 | Подогрев зеркал |
| 14 | 20 | Задний стеклоочиститель; Кабриолет: Блок управления складным жестким верхом |
| 15 | 20 | Задний стеклоочиститель; Кабриолет: Блок управления складным жестким верхом |
| 16 | — | Не используется |
| 17 | — | Не используется |
| 18 | 15 | 2006-2011: Прикуриватель |
| 19 | 10 | Комбинационный прибор, Унифицированный усилитель приборов и кондиционера, Дисплейный блок, Многофункциональный переключатель, Блок управления AV, Модуль управления кузовом (BCM), Адаптер для телефона, Блок управления камерой, Переключатель дистанционного управления дверными зеркалами, Тюнер спутникового радио, CD-чейнджер, Блок управления сонаром, Переключатель отмены сонара |
| 20 | 15 или 20 | 2006-2009 (15A): Гнездо питания в консоли; 2010-2013 (20A): Прикуриватель, Гнездо питания в консоли |
| 21 | 15 | Мотор вентилятора |
| 22 | 15 | Мотор вентилятора |
| Реле | ||
| R1 | Зажигание | |
| R2 | Задний стеклоочиститель | |
| R3 | Аксессуары | |
| R4 | Передний вентилятор |
Расположение блока предохранителей
Блоки предохранителей расположены рядом с аккумулятором под пластиковой крышкой. Чтобы получить доступ к блоку 1, необходимо снять часть корпуса вокруг аккумулятора.
Схема блока предохранителей №1
Назначение предохранителей в блоке предохранителей №1 в моторном отсеке
| № | Номинал в амперах | Описание |
|---|---|---|
| 41 | 15 | Реле топливного насоса |
| 42 | 10 | Реле вентилятора охлаждения |
| 43 | 10 | Модуль управления трансмиссией (TCM), Переключатель режима снега, Выключатель положения парковки/нейтрали |
| 44 | 10 | Форсунки, Модуль управления двигателем (ECM), Модуль управления кузовом (BCM) |
| 45 | 10 | ABS, Интегрированный блок датчика интеллектуального круиз-контроля (ICC), Датчик угла поворота руля, Датчик поперечного ускорения / бокового G, Блок управления рулевым управлением, Блок управления AWD, Основной блок управления 4-колесным активным рулевым управлением (4WAS) |
| 46 | 15 | Датчики соотношения воздух-топливо, Нагреваемые кислородные датчики |
| 47 | 10 | Насос омывателя |
| 48 | 10 | 2006-2011: Реле блокировки руля; 2014-2015 (Q40): Реле кондиционера |
| 49 | 10 или 15 | 2006-2013 (10A): Реле кондиционера; 2014-2015 (Q40) (15A): Модуль управления двигателем (ECM), Реле ECM (Катушки зажигания, Конденсор, Соленоид управления фазой газораспределения на впуске, Модуль управления двигателем, Датчик массового расхода воздуха, Соленоид управления объемом продувки EVAP, Клапан вентиляции EVAP), Модуль управления изменяемым подъемом и временем клапанов (VVEL) |
| 50 | 15 | 2006-2013: Модуль управления двигателем (ECM), Реле ECM (Катушки зажигания, Конденсор, Соленоид управления фазой газораспределения на впуске, Магнитный замедлитель управления фазой газораспределения на выпуске, Модуль управления двигателем, Датчик массового расхода воздуха, Соленоид управления объемом продувки EVAP, Клапан вентиляции EVAP), Модуль управления изменяемым подъемом и временем клапанов (VVEL); 2014-2015 (Q40): Реле мотора управления дросселем |
| 51 | 15 | 2006-2013: Реле мотора управления дросселем |
| 52 | 10 | 2006-2013: Передняя комбинационная лампа; 2014-2015 (Q40): Задняя комбинационная лампа, Лампа номерного знака, Лампа подсветки карты, Переключатель VDC Off, Переключатель открывания багажника, Комбинационный переключатель (Спиральный кабель), Часы, Многофункциональный переключатель, Блок управления AV, Лампа перчаточного ящика, Селектор АКПП, Переключатель подогрева сидений (сторона водителя/пассажира), Переключатель режима снега, Переключатель дистанционного управления дверными зеркалами |
| 53 | 10 | 2006-2013: Задняя комбинационная лампа, Лампа номерного знака, Лампа подсветки карты, Переключатель VDC Off, Переключатель открывания багажника, Переключатель адаптивной системы переднего освещения (AFS), Комбинационный переключатель (Спиральный кабель), Часы, Многофункциональный переключатель, Блок управления AV, Лампа перчаточного ящика, Гнездо прикуривателя, Селектор АКПП, Переключатель подогрева сидений (сторона водителя/пассажира), Переключатель режима снега, Переключатель дистанционного управления дверными зеркалами, Переключатель отмены сонара, Переключатель открытия/закрытия крыши, Переключатель климат-контролируемых сидений; 2014-2015 (Q40): Левая фара (ближний свет) |
| 54 | 10 | 2006-2013: Левая фара (дальний свет); 2014-2015 (Q40): Правая фара (дальний свет) |
| 55 | 10 | 2006-2013 (10A): Правая фара (дальний свет); 2014-2015 (Q40) (15A): Левая фара (ближний свет) |
| 56 | 15 | 2006-2013: Левая фара (ближний свет); 2014-2015 (Q40): Правая фара (ближний свет) |
| 57 | 15 | 2006-2013: Правая фара (ближний свет); 2014-2015 (Q40): Реле переднего противотуманного света |
| 58 | 15 | 2006-2013: Реле переднего противотуманного света |
| 59 | 10 | 2011-2013 (10A): Реле дневных ходовых огней; 2014-2015 (Q40) (30A): Реле переднего стеклоочистителя |
| 60 | 30 | 2006-2013: Реле переднего стеклоочистителя |
Схема блока предохранителей №2
Назначение предохранителей в блоке предохранителей №2 в моторном отсеке
| № | Номинал в амперах | Описание |
|---|---|---|
| 31 | 15 | Реле клаксона №1 |
| 32 | 10 | Альтернатор |
| 33 | 10 | Блок управления AWD |
| 34 | 15 | Аудио, Блок управления AV, Усилитель сабвуфера, Блок управления камерой, Адаптер для телефона, Тюнер спутникового радио, CD-чейнджер |
| 35 | 15 | Реле подогрева сидений, Реле климат-контролируемых сидений (кабриолет) |
| 36 | 10 | Модуль управления трансмиссией (TCM) |
| 37 | 15 или 20 | 2006-2010 (20A): Реле заднего мотора 4-колесного активного рулевого управления (4WAS); Кабриолет (15A): Реле климат-контролируемых сидений |
| 38 | 10 | Реле клаксона №2 |
| F | 50 | Реле вентилятора охлаждения |
| G | 30 | Блок управления преднатяжением ремней безопасности |
| H | 30 | Реле зажигания (Предохранители: «2», «3», «4») |
| I | 40 или 50A | 2006-2010 (40A): Передний блок управления 4-колесным активным рулевым управлением (4WAS); Кабриолет (50A): Гидравлический блок |
| J | — | Не используется |
| K | 40 | Модуль управления кузовом (BCM), Размыкатель цепи (Блок управления автоматической позицией привода, Сиденье с электроприводом) |
| L | 30 | ABS |
| M | 50 | ABS |
| N | 50 | Реле мотора актуатора изменяемого подъема и времени клапанов (VVEL) |
| O | 30 | Кабриолет: Блок полки багажника, Блок управления складным жестким верхом, Блок управления закрытием багажника |
| Реле | ||
| R1 | Клааксон №1 | |
| R2 | Блокировка селектора |
Блок плавких вставок
Основные предохранители расположены на положительном клемме аккумулятора.
| № | Номинал в амперах | Описание |
|---|---|---|
| A | 140 | Генератор, Предохранители: «B», «C» |
| B | 100 | Предохранители: «F», «H», «I», «K», «L», «M», «31», «32», «33», «34», «35», «36», «37», «38» |
| C | 80 | Реле зажигания (Предохранители: «41», «42», «43», «44», «45», «46», «47»), Предохранители: «48», «50», «51» |
| D | 60 | Реле дальнего света фар (Предохранители: «54», «55»), Реле ближнего света фар (Предохранители: «56», «57»), Реле ламп освещения (Предохранители: «52», «53»), Предохранители: «58» |
| E | 80 | Реле аксессуаров (Предохранители: «18», «19», «20»), Реле заднего стеклоочистителя (Предохранители: «13», «14», «15»), Реле вентилятора (Предохранители: «21», «22»), Предохранители: «5», «6», «7», «9», «10», «11» |
