В этой статье мы рассмотрим Infiniti G-серии третьего поколения (V35), производившуюся с 2002 по 2007 год. Здесь вы найдете схемы блоков предохранителей Infiniti G35 2002, 2003, 2004, 2005, 2006 и 2007, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Infiniti G35 2002-2007

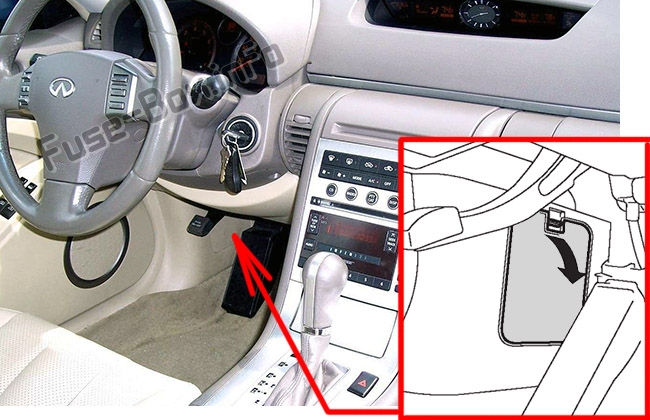

Расположение блока предохранителей
Блок предохранителей расположен за крышкой под приборной панелью.
Схема блока предохранителей
Назначение предохранителей в пассажирском отсеке
| № | Номинал (А) | Назначение |
|---|---|---|
| 1 | 10 | Форсунки топлива, Модуль управления кузовом (BCM): (Электростеклоподъемники, Люк, Система дистанционного бесключевого доступа, Система интеллектуального ключа, Антенный усилитель системы Nissan Anti Theft System (NATS), Телефон, Сигнал предупреждения), Модуль управления двигателем (ECM), Комбинационное переключение, Фары, Система дневных ходовых огней, Система автоматического освещения, Указатели поворота и аварийная сигнализация, Наружное освещение салона, Лампа освещения карты, Лампы зеркал, Лампа освещения багажника, Освещение замка зажигания, Лампы порогов, Выключатель лампы багажника, Выключатели дверей водителя/пассажира, Выключатели блокировки/разблокировки дверей, Выключатель замка двери, Блок управления автоматическим позиционированием привода, Система наклона и телескопической рулевой колонки |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | — | Не используется |
| 5 | 15 | Розетка питания |
| 6 | 10 | Аудиосистема, Дисплей и автоматический усилитель A/C, Тюнер спутникового радио, Блок управления навигацией, Комбинационный прибор, Выключатель навигации, Дисплейный блок, Блок регулировки дисплея (вверх/вниз), Адаптер TEL, Модуль управления кузовом (BCM), Блок интеллектуального ключа, Система предупреждения о краже, Выключатель дистанционного управления зеркалами дверей, Комбинационное переключение, Фары, Система дневных ходовых огней, Система автоматического освещения, Указатели поворота и аварийная сигнализация, Блок управления автоматическим позиционированием привода, Система наклона и телескопической рулевой колонки |
| 7 | 15 | Зажигалка |
| 8 | 10 | Обогрев зеркал дверей |
| 9 | 10 | Блок управления сиденьем водителя, Система дневных ходовых огней |
| 10 | 15 | Электровентилятор отопителя |
| 11 | 15 | Электровентилятор отопителя |
| 12 | 10 | Компрессор A/C (ECV), Дисплей и автоматический усилитель A/C, Контроллер A/C и аудиосистемы, Блок управления навигацией, Блок регулировки дисплея (вверх/вниз), Адаптер TEL, Модуль управления двигателем (ECM), Блок интеллектуального ключа, Компас, Выключатель тормоза устройства автоматического контроля скорости (ASCD), Выключатель сцепления устройства автоматического контроля скорости (ASCD) (МКПП), Реле заднего стеклоочистителя, Реле подогрева сидений, Реле блокировки селектора |
| 13 | 10 | Датчик диагностики подушки безопасности, Блок управления системой классификации пассажиров |
| 14 | 10 | Комбинационный прибор, Автоматическое антиослепляющее внутреннее зеркало |
| 15 | 15 | 2002-2004: Датчики соотношения воздух-топливо, Нагреваемые кислородные датчики; 2005-2007: Не используется |
| 16 | — | Не используется |
| 17 | 15 | Седан (2002-2003): Сабвуфер |
| 18 | 10 | 2002-2004: Не используется; 2005-2007: Модуль управления кузовом (BCM): (Электростеклоподъемники, Электрозамки дверей, Люк, Система предупреждения о краже, Электропривод сидений, Телефон, Система дистанционного бесключевого доступа, Система интеллектуального ключа, Открыватель багажника, Антенный усилитель системы Nissan Anti Theft System (NATS), Сигнал предупреждения), Комбинационное переключение, Фары, Система дневных ходовых огней, Система автоматического освещения, Указатели поворота и аварийная сигнализация, Наружное освещение салона, Лампа освещения карты, Лампы зеркал, Лампа освещения багажника, Освещение замка зажигания, Лампы порогов, Выключатель лампы багажника, Выключатели дверей водителя/пассажира, Выключатель блокировки/разблокировки дверей, Выключатель замка двери, Блок управления автоматическим позиционированием привода, Блок управления сиденьем водителя, Выключатель памяти сидений, Реле электропривода складывания сидений, Система наклона и телескопической рулевой колонки, Реле блокировки селектора |
| 19 | 10 | Комбинационный прибор, Дисплей и автоматический усилитель A/C, Звуковой сигнал предупреждения интеллектуального ключа, Автоматическое антиослепляющее внутреннее зеркало |
| 20 | 10 | Выключатель стоп-сигналов, Блок управления VDC/TCS/ABS, Блок интеллектуального ключа, Модуль управления двигателем (ECM), Блок управления активным рулевым управлением задних колес (RAS) |
| 21 | 10 | Выключатель ключа, Модуль управления кузовом (BCM) |
| 22 | 10 | Седан (2004-2006): Модуль управления полным приводом (AWD) |
| R1 | Реле вентилятора отопителя | |
| R2 | Реле аксессуаров |
Расположение блока предохранителей
Два блока предохранителей и блок реле расположены рядом с аккумулятором под крышкой на стороне пассажира. Для доступа к некоторым элементам необходимо снять части кожуха рядом с аккумулятором. Основные предохранители расположены на положительном клемме аккумулятора.
Схема блока предохранителей №1 (2002-2004)
Назначение предохранителей в блоке предохранителей №1 моторного отсека (2002-2004)
| № | Номинал (А) | Назначение |
|---|---|---|
| 71 | 10 | Реле задних фонарей (АКПП), Модуль управления трансмиссией (TCM (АКПП)), Выключатель задних фонарей (МКПП), Блок управления навигацией, Система запуска |
| 72 | 15 | Реле передних противотуманных фар |
| 73 | 15 | Реле зажигания, ЦПУ IPDM |
| 74 | 20 | Реле передних стеклоочистителей |
| 75 | 10 | Реле задних фонарей (Боковые маркеры, Габаритные огни, Задние фонари, Номерные знаки, Комбинационный прибор, Подсветка: (Выключатель навигации, Блок управления навигацией, Дисплей и автоматический усилитель A/C, Контроллер A/C и аудиосистемы, Аудиосистема, Микрофон, Выключатель VDC Off, Автоматическая трансмиссия, Выключатель аварийной сигнализации, Пепельница, Гнездо зажигалки, Выключатель подогрева сидений, Выключатель аудиосистемы на руле, Выключатель ASCD на руле, Выключатель открывателя багажника, Выключатель управления подсветкой, Лампа верхнего перчаточного ящика, Лампа перчаточного ящика)), ЦПУ IPDM |
| 76 | 15 | Реле электромотора дроссельной заслонки |
| 77 | 20 | Реле заднего стеклоочищателя |
| 78 | 20 | Реле заднего стеклоочищателя |
| 79 | 10 | Реле A/C |
| 80 | 10 | Реле передних стеклоочистителей, Реле высокоскоростных передних стеклоочистителей, ЦПУ IPDM |
| 81 | 15 | Реле топливного насоса |
| 82 | 15 | Реле модуля управления двигателем (ECM) (Катушки зажигания, Конденсатор, Соленоид клапана регулировки фаз газораспределения на впуске, Магнитный замедлитель клапана регулировки фаз газораспределения на выпуске, Датчик массового расхода воздуха, Датчик положения коленвала, Датчик положения распредвала, Соленоид клапана регулировки объема продувки адсорбера, Клапан вентиляции адсорбера, Датчик положения клапана регулировки фаз газораспределения на выпуске) |
| 83 | 15 | Правая фара (ближний свет) |
| 84 | 15 | Левая фара (ближний свет) |
| 85 | 10 | Левая фара (дальний свет) |
| 86 | 10 | Правая фара (дальний свет) |
| 87 | 10 | Насос омывателя лобового стекла, Комбинационное переключение |
| 88 | 10 | Блок управления VDC/TCS/ABS, Система дневных ходовых огней |
| 89 | 10 | Разъем диагностики, Выключатель блокировки сцепления, Реле стартера |
| Реле | ||
| R1 | Топливный насос | |
| R2 | A/C | |
| R3 | Зажигание | |
| R4 | Вентилятор охлаждения №3 | |
| R5 | Вентилятор охлаждения №2 | |
| R6 | Вентилятор охлаждения №1 | |
| R7 | Фары (ближний свет) | |
| R8 | Фары (дальний свет) | |
| R9 | Передние противотуманные фары | |
| R10 | Стартер | |
| R11 | Электромотор дроссельной заслонки | |
| R12 | Модуль управления двигателем (ECM) |
Схема блока предохранителей №1 (2005-2007)
Назначение предохранителей в блоке предохранителей №1 моторного отсека (2005-2007)
| № | Номинал (А) | Назначение |
|---|---|---|
| 71 | 10 | Реле задних фонарей (Боковые маркеры, Габаритные огни, Задние фонари, Номерные знаки, Комбинационный прибор, ЦПУ IPDM, Подсветка (Выключатель навигации, Блок управления навигацией, Дисплей и автоматический усилитель A/C, Контроллер A/C и аудиосистемы, Аудиосистема, Микрофон, Выключатель VDC Off, Автоматическая трансмиссия, Выключатель аварийной сигнализации, Пепельница, Гнездо зажигалки, Выключатель подогрева сидений, Выключатель аудиосистемы на руле, Выключатель ASCD на руле, Выключатель открывателя багажника, Выключатель управления подсветкой, Лампа верхнего перчаточного ящика, Лампа перчаточного ящика)) |
| 72 | 10 | Правая фара (дальний свет) |
| 73 | 20 или 30 | Реле передних стеклоочистителей (20A); Купе (2007) (30A): Реле передних стеклоочистителей |
| 74 | 10 | Левая фара (дальний свет) |
| 75 | 20 | Реле заднего стеклоочищателя |
| 76 | 15 | Правая фара (ближний свет) |
| 77 | 15 | Реле модуля управления двигателем (ECM) (Катушки зажигания, Конденсатор, Соленоид клапана регулировки фаз газораспределения на впуске, Магнитный замедлитель клапана регулировки фаз газораспределения на выпуске, Датчик массового расхода воздуха, Датчик положения коленвала, Датчик положения распредвала, Соленоид клапана регулировки объема продувки адсорбера, Клапан вентиляции адсорбера, Датчик положения клапана регулировки фаз газораспределения на выпуске), Антенный усилитель системы Nissan Anti Theft System (NATS) |
| 78 | 15 | Реле зажигания, ЦПУ IPDM |
| 79 | 10 | Реле A/C |
| 80 | 20 | Реле заднего стеклоочищателя |
| 81 | 15 | Реле топливного насоса |
| 82 | 10 | Блок управления VDC/TCS/ABS, Блок управления активным рулевым управлением задних колес (RAS) |
| 83 | 10 | Реле задних фонарей (АКПП), Модуль управления трансмиссией (TCM (АКПП)), Выключатель задних фонарей (МКПП), Блок управления навигацией |
| 84 | 10 | Насос омывателя лобового стекла, Комбинационное переключение |
| 85 | 15 | Датчики соотношения воздух-топливо, Нагреваемые кислородные датчики |
| 86 | 15 | Левая фара (ближний свет) |
| 87 | 15 | Реле электромотора дроссельной заслонки |
| 88 | 15 | Реле передних противотуманных фар |
| 89 | 10 | Разъем диагностики, Выключатель блокировки сцепления, Реле стартера |
| Реле | ||
| R1 | Модуль управления двигателем (ECM) | |
| R2 | Фары (дальний свет) | |
| R3 | Фары (ближний свет) | |
| R4 | Стартер | |
| R5 | Зажигание | |
| R6 | Вентилятор охлаждения №3 | |
| R7 | Вентилятор охлаждения №1 | |
| R8 | Вентилятор охлаждения №2 | |
| R9 | Электромотор дроссельной заслонки | |
| R10 | Топливный насос | |
| R11 | Передние противотуманные фары |
Схема блока предохранителей №2 (2002-2007)
Назначение предохранителей в блоке предохранителей №2 моторного отсека
| № | Номинал (А) | Назначение |
|---|---|---|
| 31 | 20 | Купе (2006-2007): Реле электромотора активного рулевого управления задних колес (RAS), Блок управления активным рулевым управлением задних колес (RAS) |
| 32 | 10 | 2002-2004: Не используется; 2005-2007: Модуль управления трансмиссией (TCM) |
| 33 | 15 | 2002-2004: Не используется; 2005-2007: Блок интеллектуального ключа, Выключатель ключа и выключатель ручки зажигания, Модуль управления кузовом (BCM), Устройство блокировки рулевого вала |
| 34 | 15 | Модуль управления двигателем (ECM), Разъем диагностики |
| 35 | 15 | Реле сигнала |
| 36 | 10 | Альтернатор |
| 37 | 15 | Аудиосистема, Усилитель BOSE, Тюнер спутникового радио, Блок управления навигацией, Дисплейный блок, Адаптер TEL |
| 38 | 10 | Реле подогрева сидений |
| F | 50 | Модуль управления кузовом (BCM): (Электростеклоподъемники, Электрозамки дверей, Люк, Электропривод сидений, Система предупреждения о краже, Блок управления автоматическим позиционированием привода, Телефон, Сигнал предупреждения, Система дистанционного бесключевого доступа, Система интеллектуального ключа, Открыватель багажника, Антенный усилитель системы Nissan Anti Theft System (NATS)), Комбинационное переключение, Фары, Система дневных ходовых огней, Система автоматического освещения, Указатели поворота и аварийная сигнализация, Наружное освещение салона, Лампа освещения карты, Лампы зеркал, Лампа освещения багажника, Освещение замка зажигания, Лампы порогов, Выключатель лампы багажника, Выключатели дверей водителя/пассажира, Выключатель блокировки/разблокировки дверей, Выключатель замка двери, Система наклона и телескопической рулевой колонки |
| G | — | Не используется |
| H | 40 | Реле вентилятора охлаждения №1, Реле вентилятора охлаждения №3 |
| I | 40 | Реле вентилятора охлаждения №1, Реле вентилятора охлаждения №3 |
| J | 50 | Реле мотора VDC/TCS/ABS |
| K | 30 | Реле соленоидного клапана VDC/TCS/ABS |
| L | — | Не используется |
| M | 40 | Выключатель зажигания, Реле стартера |
| R1 | Реле задних фонарей | |
| R2 | Реле сигнала |
Блок реле
| № | Реле |
|---|---|
| R1 | Дневные ходовые огни №1 |
| R2 | Селективная разблокировка стороны пассажира |
| R3 | Дневные ходовые огни №2 |
Блок плавких вставок (Основные предохранители)
| № | Номинал (А) | Назначение |
|---|---|---|
| A | 120 | Предохранители: B, C |
| B | 100 | Предохранители: 31, 32, 33, 34, 35, 36, 37, 38, F, H, I, J, K, M |
| C | 80 | 2002-2004: Реле дальнего света фар (Предохранители: 85, 86), Реле ближнего света фар (Предохранители: 83, 84), Предохранители: 72, 74, 75, 76, 77, 79; 2005-2007: Реле дальнего света фар (Предохранители: 72, 74), Реле ближнего света фар (Предохранители: 76, 86), Предохранители: 71, 73, 75, 87, 88 |
| D | 60 | Реле аксессуаров (Предохранители: 5, 6, 7), Реле вентилятора отопителя (Предохранители: 10, 11), Предохранители: 18, 19, 20, 21, 22 |
| E | 80 | Реле зажигания (Предохранители: 71, 80, 81, 87, 88, 89), Предохранители: 73, 78, 82 |
