В этой статье мы рассмотрим Infiniti M-Series четвертого поколения (Y51), выпускавшийся с 2010 по 2012 год. Здесь вы найдете схемы блоков предохранителей для Infiniti M37 / M56 2010, 2011 и 2012, информацию о расположении панелей предохранителей внутри автомобиля, а также назначение каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Infiniti M37 и M56 2010-2012

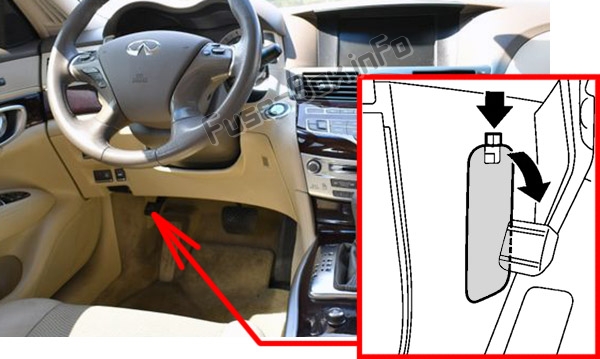

Расположение блока предохранителей
Блок предохранителей расположен за крышкой под приборной панелью.
Схема блока предохранителей
Назначение предохранителей в салоне
| № | Номинал (А) | Описание |
|---|---|---|
| 1 | — | Не используется |
| 2 | 10 | Блок диагностики подушки безопасности, Блок управления системой классификации пассажиров |
| 3 | 10 | Мотор регулировки фар LH/RH, Реле обратного хода дворников, Реле блокировки селектора, Блок управления системой адаптивного освещения (AFS), Выключатель тормоза устройства автоматического контроля скорости (ASCD), Выключатель стоп-сигналов, Выключатель тормоза интеллектуальной системы круиз-контроля (ICC), Блок управления задним солнцезащитным экраном, Блок управления предупреждением о низком давлении в шинах, Реле климат-контролируемых сидений, Реле передних подогреваемых сидений, Выключатель передних подогреваемых сидений (водитель/пассажир), Компрессор (2012), Блок управления сонаром, Шлюз CAN, Телефонный адаптер, Усилитель автоматического кондиционера, Модуль управления AV, Автоматическое антибликовое внутреннее зеркало, Разъем для диагностики, Актуатор поворота фар LH/RH, Датчик выхлопных газов / внешнего запаха, Передний блок управления 4-колесным активным рулевым управлением (4WAS), Ионизатор, Датчик внутреннего запаха |
| 4 | 10 | Комбинационный прибор, Реле задних фонарей, Выключатель управления приборной панелью |
| 5 | 15 | Реле подогрева рулевого колеса |
| 6 | 10 | Часы, Автоматическое антибликовое внутреннее зеркало, Датчик дождя, Комбинационный прибор, Тройной выключатель, Разъем для диагностики, Блок управления преднатяжением ремней безопасности (водитель/пассажир) |
| 7 | 10 | Выключатель стоп-сигналов, Модуль управления кузовом (BCM), Реле удержания тормоза интеллектуальной системы круиз-контроля (ICC) |
| 8 | 15 | Усилитель BOSE |
| 9 | 15 | Кнопка зажигания, Комбинационный прибор, Шлюз CAN, Блок управления полным приводом (AWD) |
| 10 | 15 | Усилитель BOSE |
| 11 | 10 | Модуль управления кузовом (BCM), Выключатель памяти сидений, Звуковой сигнал предупреждения интеллектуального ключа |
| 12 | — | Не используется |
| 13 | 10 | Обогрев зеркал |
| 14 | 20 | Обогрев заднего стекла |
| 15 | 20 | Обогрев заднего стекла |
| 16 | — | Не используется |
| 17 | — | Не используется |
| 18 | 15 | Розетка прикуривателя |
| 19 | 10 | Усилитель автоматического кондиционера, Тюнер спутникового радио, Телефонный адаптер, Основной выключатель электростеклоподъемников, Многофункциональный выключатель, Блок активного шумоподавления, Усилитель BOSE, Блок управления AV, Передний микрофон (активное шумоподавление), Задний микрофон (активное шумоподавление), Дисплейный блок |
| 20 | 20 | Розетка питания в консоли |
| 21 | 15 | Вентилятор отопителя |
| 22 | 15 | Вентилятор отопителя |
| R1 | Реле зажигания | |
| R2 | Реле обогрева заднего стекла | |
| R3 | Реле аксессуаров | |
| R4 | Реле переднего вентилятора |
Расположение блока предохранителей
Два блока предохранителей расположены рядом с аккумулятором под пластиковой крышкой. Для доступа к блоку №1 необходимо снять часть кожуха вокруг аккумулятора. Основные предохранители расположены на положительном клемме аккумулятора.
Схема блока предохранителей №1
Назначение предохранителей в блоке №1 моторного отсека
| № | Номинал (А) | Описание |
|---|---|---|
| 41 | 15 | Реле топливного насоса |
| 42 | 10 | Реле вентилятора охлаждения №1, Реле форсунок №1 (5.6 л), Реле форсунок №2 (5.6 л) |
| 43 | 10 | Модуль управления трансмиссией (TCM) |
| 44 | 10 | Модуль управления двигателем (ECM), Форсунки топлива (VQ двигатели и гибрид) |
| 45 | 15 | Датчики соотношения воздух-топливо, Датчики нагрева кислорода |
| 46 | 10 | Актуатор педали акселератора / Датчик положения педали акселератора, Датчик интеллектуальной системы круиз-контроля (ICC), Реле удержания тормоза ICC, ABS, Датчик угла поворота руля, Блок управления звуковым сигналом помощи водителю, Блок управления полным приводом (AWD), Блок управления системами помощи водителю (ADAS), Боковые радары LH/RH, Камера полосы движения, Блок управления электроусилителем руля, Датчик поперечной / продольной / замедляющей перегрузки, Основной блок управления 4-колесным активным рулевым управлением (4WAS), Блок управления электроусилителем руля |
| 47 | 10 | Мотор передних дворников, Насос омывателя |
| 48 | 10 | Реле блокировки руля |
| 49 | 10 | Реле кондиционера |
| 50 | 15 | Реле мотора управления дросселем |
| 51 | 15 | Реле модуля управления двигателем (ECM) (Модуль управления двигателем, Клапан вентиляции EVAP, Конденсатор, Катушки зажигания, Клапан регулировки объема продувки EVAP, Датчик массы воздуха, Клапан управления фазками впускных клапанов, Клапан управления фазками выпускных клапанов (5.6 л), Модуль управления изменяемыми фазами и подъемом клапанов (VVEL)), Усилитель антенны NATS |
| 52 | — | Не используется |
| 53 | 10 | Потолочная лампа, Задний комбинированный фонарь LH (сторона кузова), Подсветка пепельницы, Комбинационный выключатель, Лампа перчаточного ящика, Выключатель открывания багажника, Выключатель управления приборной панелью, Многофункциональный выключатель, Тройной выключатель, Двойной выключатель, Выключатель телематики, Выключатель памяти сидений, Часы, Розетка прикуривателя, Выключатель передних подогреваемых сидений (водитель/пассажир), Выключатель климат-контролируемых сидений (водитель/пассажир), Подсветка селектора АКПП, Выключатель выбора режима движения, Выключатель отключения IBA |
| 54 | 10 | Левый блок-фара (ближний свет) |
| 55 | 10 | Правый блок-фара (ближний свет) |
| 56 | 15 | Левый блок-фара (дальний свет) |
| 57 | 15 | Правый блок-фара (дальний свет) |
| 58 | — | Не используется |
| 59 | 15 | Реле передних противотуманных фар |
| 60 | 30 | Основное реле передних дворников (Реле высокого/низкого режима дворников), Реле обратного хода дворников |
| R1 | Не используется | |
| R2 | Реле управления стартером |
Схема блока предохранителей №2
Назначение предохранителей в блоке №2 моторного отсека
| № | Номинал (А) | Описание |
|---|---|---|
| 31 | 15 | Реле сигнала, Альтернатор |
| 32 | 15 | Реле форсунок №2 (5.6 л) |
| 33 | 10 | Блок управления полным приводом (AWD) |
| 34 | 15 | Блок управления AV, Усилитель BOSE, Блок активного шумоподавления, Тюнер спутникового радио, Дисплейный блок, Телефонный адаптер |
| 35 | — | Не используется |
| 36 | 10 | Модуль управления трансмиссией (TCM) |
| 37 | 20 | Реле заднего мотора 4-колесного активного рулевого управления (4WAS) |
| 38 | 10 | Реле дневных ходовых огней |
| G | 50 | Реле мотора актуатора изменяемых фаз и подъема клапанов (VVEL) |
| H | 30 | Реле зажигания (Предохранители: 1, 2, 3, 4, 16) |
| I | 30 | Реле форсунок №1 (5.6 л) |
| J | 30 | Блок управления преднатяжением ремней безопасности (сторона водителя) |
| K | 30 | Блок управления преднатяжением ремней безопасности (сторона пассажира) |
| L | 40 | Модуль управления кузовом (BCM), Автоматический выключатель (Блок управления автоматической регулировкой положения сидений, Электропривод сидений), Предохранитель: 12 |
| M | 30 | ABS |
| N | 50 | ABS |
| O | 50 | Реле вентилятора охлаждения №1 |
| P | 50 | Предохранители: 61, 62, 63 |
| R1 | Реле сигнала |
Блок реле №1
| № | Номинал (А) | Описание |
|---|---|---|
| 61 | 10 | Реле передних подогреваемых сидений, Реле климат-контролируемых сидений |
| 62 | 15 | Реле климат-контролируемых сидений |
| 63 | 15 | Актуатор педали акселератора / Датчик положения педали акселератора |
| Q | 40 | Передний блок управления 4-колесным активным рулевым управлением (4WAS) |
| Реле | ||
| R1 | Форсунки (№1) (5.6 л) | |
| R2 | Блокировка селектора | |
| R3 | Удержание тормоза интеллектуальной системы круиз-контроля (ICC) | |
| R4 | Обратный ход передних дворников | |
| R5 | Вентилятор охлаждения (№1) | |
| R6 | Актуатор мотора изменяемых фаз и подъема клапанов (VVEL) | |
| R7 | Звуковой сигнал охранной системы | |
| R8 | Дневные ходовые огни |
Блок реле №2 (M56)
| № | Номинал (А) | Описание |
|---|---|---|
| S | — | Не используется |
| R | 50 | Реле вентилятора охлаждения №2 |
| R1 | Реле вентилятора охлаждения (№2) | |
| R2 | Реле форсунок (№2) |
Блок плавких вставок
| № | Номинал (А) | Описание |
|---|---|---|
| A | 250 | Альтернатор, Стартер, Предохранители: C, D, E |
| B | 100 | Предохранители: O, P, R |
| C | 100 | Предохранители: 31, 32, 33, 34, 36, 37, 38, G, H, I, J, K, L, M, N |
| D | 80 | Реле зажигания (Предохранители: 41, 42, 43, 44, 45, 46, 47), Предохранители: 49, 50, 51 |
| E | 100 | Реле аксессуаров (Предохранители: 18, 19, 20), Реле обогрева заднего стекла (Предохранители: 13, 14, 15), Реле вентилятора (Предохранители: 21, 22), Предохранители: 5, 6, 7, 8, 9, 10, 11 |
| F | 60 | Реле дальнего света фар (Предохранители: 54, 55), Реле ближнего света фар (Предохранители: 56, 57), Реле задних фонарей (Предохранители: 52, 53), Предохранители: 58, 59, 60 |
