В этой статье мы рассмотрим Infiniti M-Series второго поколения (Y34), выпускавшийся с 2003 по 2004 год. Здесь вы найдете схемы блоков предохранителей Infiniti M45 2003 и 2004, информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Infiniti M45 2003-2004
Расположение блока предохранителей

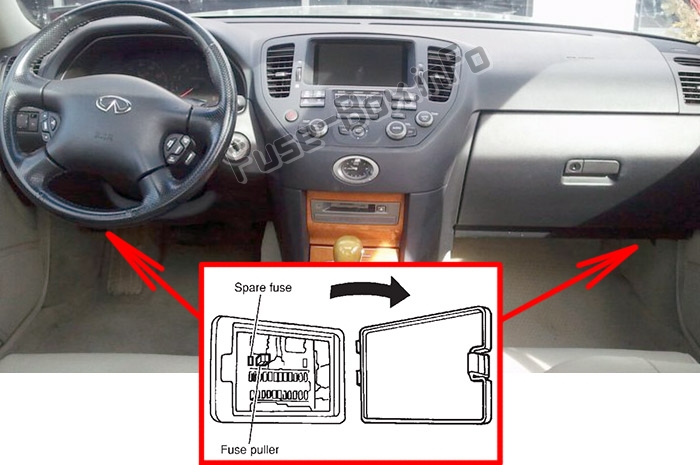

Есть два блока предохранителей, расположенных справа и слева под приборной панелью (откройте крышки для доступа к предохранителям).
Схема блока предохранителей (сторона водителя)
Назначение предохранителей в салоне (сторона водителя)
| № | Номинал, А | Описание |
|---|---|---|
| 1 | 10 | Модуль управления кузовом (BCM), Звуковой сигнал предупреждения интеллектуальной системы круиз-контроля (ICC), Датчик ICC, Блок ICC, Реле удержания тормоза ICC, Блок управления AV и навигацией, NATS IMMU, Автоматическое антиослепляющее внутреннее зеркало, Универсальный трансивер Homelink, Блок управления энергосбережением фар, Реле заднего стеклоочистителя, Блок управления двойным глушителем, Зеркало двери, Реле климат-контролируемого сиденья, Блок управления климат-контролируемым сиденьем (сторона водителя/пассажира) |
| 2 | 10 | Усилитель автоматической системы кондиционирования воздуха (A/C Auto Amplifier), Электромагнитный клапан ECV (компрессор кондиционера) |
| 3 | 10 | Модуль управления кузовом (BCM), Реле открывания крышки багажника |
| 4 | 10 | Переключатель дистанционного управления зеркалом двери, Гарнитура, Реле обогрева зеркала двери |
| 5 | 10 | Блок комбинированных сигналов |
| 6 | 10 | Разъем для связи с данными, Комбинационный прибор, Усилитель автоматической системы кондиционирования воздуха, Гарнитура, Блок управления предупреждением о низком давлении в шинах, Лампа индикатора безопасности, Модуль управления кузовом (BCM), NATS IMMU, Блок управления блокировкой руля, Звуковой сигнал предупреждения, Блок управления энергосбережением фар, Часы |
| 7 | 10 | Блок управления VDC/TCS/ABS, Блок управления рулевым управлением |
| 8 | 10 | Блок управления зеркалом двери водителя/пассажира, Автоматическое антиослепляющее внутреннее зеркало, Универсальный трансивер Homelink, Освещение замка зажигания, Карманные лампы, Лампа консоли, Личные лампы задней части, Передние ступенчатые лампы, Задние ступенчатые лампы, Лампы зеркала для макияжа, Лампа багажного отделения, Переключатель памяти сиденья |
| 9 | 10 | Комбинационный прибор, Реле заднего хода, Альтернатор |
| 10 | 20 | Реле заднего стеклоочистителя, Реле обогрева зеркала двери |
| 11 | 20 | Реле заднего стеклоочистителя, Реле обогрева зеркала двери |
| 12 | 10 | Блок управления устройством автоматического поддержания скорости (ASCD), Выключатель тормоза ASCD, Блок управления блокировкой селектора |
| 13 | 15 | Форсунки топлива, Модуль управления двигателем (ECM), Реле топливного насоса |
| 14 | 10 | Система запуска, Модуль управления двигателем (ECM), Модуль управления кузовом (BCM), Блок управления дневными огнями |
| 15 | 10 | Блок управления закрытием багажника, Актуатор открывания крышки багажника, Актуатор открывания лючка топливного бака |
| 16 | 10 | Нагреваемые кислородные датчики |
| 17 | 15 | Выключатель стоп-сигнала, Реле удержания тормоза интеллектуальной системы круиз-контроля (ICC), Устройство АКПП, Блок управления VDC/TCS/ABS |
| 18 | 10 | Нагреваемые кислородные датчики |
| 19 | 10 | Не используется |
| 20 | 10 | Блок диагностики подушки безопасности |
| 21 | 10 | Аудиоблок, Усилитель динамиков BOSE, Автоматический сменщик CD, Приемник спутникового радио, Блок управления AV и навигацией, Дисплей, Многофункциональный переключатель, Модуль управления активацией голосом, Блок управления предупреждением о низком давлении в шинах, Усилитель автоматической системы кондиционирования воздуха, Реле электровентилятора, Модуль управления кузовом (BCM), Комбинационный прибор |
| 22 | 15 | Блок комбинированных сигналов |
| R1 | Реле аксессуаров |
Схема блока предохранителей (сторона пассажира)
Назначение предохранителей в салоне (сторона пассажира)
| № | Номинал, А | Описание |
|---|---|---|
| 31 | 15 | Электровентилятор |
| 32 | 10 | Переключатель ключа и соленоид блокировки ключа, Реле модуля управления двигателем (ECM) (Датчик положения управления впускными клапанами, Датчик массового расхода воздуха, Датчик положения коленвала, Датчик положения распредвала), Модуль управления трансмиссией (TCM), Реле IGN PV АКПП, NATS IMMU |
| 33 | 15 | Электровентилятор |
| 34 | 20 | Реле переднего стеклоочистителя, Мотор переднего стеклоочистителя, Мотор переднего омывателя |
| 35 | 10 | Модуль управления трансмиссией (TCM), Реле IGN PV АКПП |
| 36 | 15 | Реле топливного насоса |
| 37 | 10 | Гарнитура |
| 38 | — | Не используется |
| R1 | Реле электровентилятора | |
| R2 | Реле модуля управления двигателем (ECM) | |
| R3 | Реле топливного насоса |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Номинал, А | Описание |
|---|---|---|
| 51 | 10 | Реле кондиционера |
| 52 | 15 | Аудиосистема, Приемник спутникового радио, Автоматический сменщик CD, Блок управления AV и навигацией, Дисплей, Модуль управления активацией голосом |
| 53 | 20 | Реле модуля управления двигателем (ECM) (Катушки зажигания, Конденсатор, Электромагнитный клапан управления впускными клапанами) |
| 54 | 15 | Реле задних фонарей (Комбинированные лампы передние/задние, Габаритные лампы передние/задние, Лампы номерного знака, Лампа перчаточного ящика, Переключатель управления подсветкой, Подсветка: Прикуриватель, Многофункциональный переключатель, Выключатель VDC OFF, Переключатель аварийной сигнализации, Аудиоблок, Автоматический сменщик CD, Устройство АКПП, Часы, Переключатель регулировки фар, Блок управления AV и навигацией, Переключатель климат-контролируемого сиденья, Переключатель уровня климат-контролируемого сиденья, Пепельницы), Мотор регулировки фар LH/RH, Блок управления энергосбережением фар |
| 55 | 20 | Правая фара (ближний свет), Реле фар №1 |
| 56 | 15 | Реле сигнала, Альтернатор |
| 57 | 20 | Левая фара (ближний свет), Реле фар №1 |
| 58 | 10 | Разъем для связи с данными, Электромагнитный клапан управления объемом продувки адсорбера EVAP, Электромагнитный клапан вентиляции адсорбера EVAP, Обходной клапан разрежения, Электромагнитный клапан системы регулируемого впуска воздуха (VIAS) |
| 71 | 15 | Реле климат-контролируемого сиденья |
| 72 | 15 | Реле климат-контролируемого сиденья |
| 73 | 15 | Фара (дальний свет), Реле фар №2, Комбинационный прибор, Блок управления дневными огнями |
| 74 | 15 | Реле мотора управления дроссельной заслонкой |
| 75 | 20 | Усилитель динамиков BOSE |
| 76 | 15 | Реле переднего противотуманного света |
| 77 | 10 | Блок интеллектуальной системы круиз-контроля (ICC) |
| 78 | 10 | Реле охранного сигнала |
| 82 | 10 | Блок управления дневными огнями |
| B | 50 | Реле зажигания (Предохранители: «1», «2», «5», «7», «9», «34», «35», «36», «37», «82») |
| C | 50 | Реле аксессуаров (Предохранитель: «4»; Автоматический выключатель №3 — Прикуриватель, Передняя розетка питания), Предохранители: «3», «6», «8», «10», «11», «15», «17», «22» |
| D | — | — |
| E | — | — |
| F | 30 | VDC/TCS/ABS (Реле соленоидного клапана) |
| G | 50 | Выключатель зажигания |
| H | 40 | Автоматический выключатель №1 (Электрические стеклоподъемники, Замки дверей, Модуль управления дверью водителя, Блок управления задней левой дверью, Модуль управления кузовом (BCM), Мотор люка в крыше), Автоматический выключатель №2 (Электрические стеклоподъемники, Замки дверей, Модуль управления дверью пассажира, Блок управления задней правой дверью, Блок управления сиденьем водителя) |
| I | — | — |
| J | — | — |
| K | 50 | VDC/TCS/ABS (Реле мотора) |
| L | 50 | Реле электровентилятора (Предохранители: «31», «33»), Предохранитель: «32» |
| Реле | ||
| R1 | Передний стеклоочиститель | |
| R2 | Управление мотором дроссельной заслонки | |
| R3 | Фары (№2) | |
| R4 | Фары (№1) | |
| R5 | Положение парковки/нейтрали | |
| R6 | Кондиционер | |
| R7 | Задние фонари | |
| R8 | Сигнал | |
| R9 | Зажигание |
