Среднеразмерный люксовый седан Infiniti Q70 (Y51) производился с 2013 по 2019 год. В этой статье вы найдете схемы блоков предохранителей для Infiniti Q70 2013, 2014, 2015, 2016, 2017, 2018 и 2019, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Infiniti Q70 2013-2019

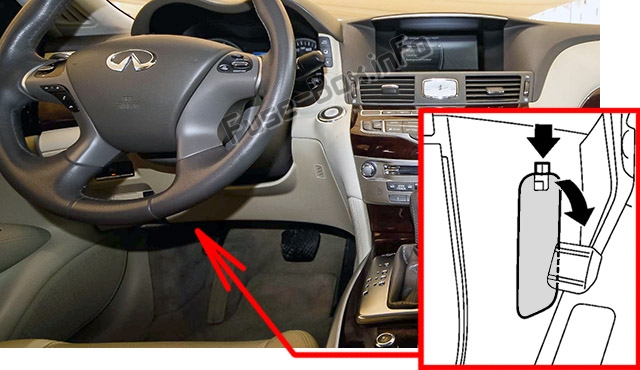

Расположение блока предохранителей
Блок предохранителей расположен за крышкой под приборной панелью.
Схема блока предохранителей
Назначение предохранителей в пассажирском отсеке
| № | Номинал, А | Описание |
|---|---|---|
| 1 | 15 | Реле подогрева рулевого колеса |
| 2 | 10 | Блок диагностики подушки безопасности, Блок управления системой классификации пассажиров |
| 3 | 10 | Моторы регулировки фар LH/RH, Реле обратного хода дворников, Реле блокировки селектора, Блок управления адаптивной системой освещения (AFS), Выключатель тормоза устройства автоматического контроля скорости (ASCD), Выключатель стоп-сигналов, Выключатель тормоза интеллектуальной системы круиз-контроля (ICC), Блок управления задним солнцезащитным экраном, Блок управления предупреждением о низком давлении в шинах, Реле климат-контролируемых сидений, Реле передних подогреваемых сидений, Выключатель передних подогреваемых сидений (водитель/пассажир), Компрессор (2013-2019), Блок управления сонарами, Блок управления системой кругового обзора (2015-2019), CAN-шлюз, Адаптер Tel, Блок управления телематикой (TCU (2015-2019)), Усилитель А/С автомат, Модуль управления AV, Автоматическое антиослепляющее внутреннее зеркало, Разъем для диагностики, Актуаторы поворота фар LH/RH, Датчик выхлопных газов / внешнего запаха (2013-2014), Передний блок управления активным рулевым управлением 4WAS (2013), Ионизатор (2013-2014), Датчик внутреннего запаха (2013-2014) |
| 4 | 10 | Комбинационный прибор, Реле задних фонарей, Выключатель управления приборной панелью |
| 5 | 15 | Механизм закрытия багажника |
| 6 | 10 | Механизм закрытия багажника, Тюнер спутникового радио (2015-2019), Часы, Автоматическое антиослепляющее внутреннее зеркало, Датчик дождя, Комбинационный прибор, Тройной выключатель, Разъем для диагностики, Усилитель А/С автомат (2014-2019), Адаптер Tel (2014-2019), Кнопка зажигания (2014-2019), Дисплейный блок (2014-2019), Блок управления телематикой (TCU (2015-2019)), Блок управления преднатяжителями ремней безопасности (водитель/пассажир (2013-2014)) |
| 7 | 10 | Выключатель стоп-сигналов, Модуль управления кузовом (BCM), Реле удержания тормоза интеллектуальной системы круиз-контроля (ICC) |
| 8 | 15 | Усилитель BOSE |
| 9 | 10 | Блок управления полным приводом (AWD), CAN-шлюз, Кнопка зажигания (2013), Комбинационный прибор (2013) |
| 10 | 15 | Усилитель BOSE |
| 11 | 10 | Модуль управления кузовом (BCM), Выключатель памяти сидений, Звуковой сигнал интеллектуального ключа, Реле дневных ходовых огней (2015-2019) |
| 12 | 10 | 2015-2019: Антенный усилитель NATS |
| 13 | 10 | Подогрев зеркал |
| 14 | 20 | Задний дефлектор |
| 15 | 20 | Задний дефлектор |
| 16 | 15 | 2015-2019: Блок управления задними подогреваемыми сиденьями, Выключатель задних подогреваемых сидений (LH/RH) |
| 17 | — | Не используется |
| 18 | 20 | Розетка прикуривателя, Передняя розетка питания (2015-2019), Консольная розетка питания (2013-2014) |
| 19 | 10 | Усилитель А/С автомат, Тюнер спутникового радио, Адаптер Tel, Основной выключатель стеклоподъемников, Многофункциональный выключатель, Блок активного шумоподавления, Усилитель BOSE, Блок управления AV, Передний микрофон (активное шумоподавление), Задний микрофон (активное шумоподавление), Блок управления системой кругового обзора (2015-2019), Выключатель телематики |
| 20 | 20 | 2015-2019: Консольная розетка питания, Задняя розетка питания |
| 21 | 15 | Вентилятор нагнетателя |
| 22 | 15 | Вентилятор нагнетателя |
| R1 | Реле зажигания | |
| R2 | Реле заднего дефлектора | |
| R3 | Реле аксессуаров | |
| R4 | Реле вентилятора нагнетателя |
Расположение блока предохранителей
Два блока предохранителей расположены рядом с аккумулятором под пластиковой крышкой. Чтобы получить доступ к блоку №1, необходимо снять часть корпуса вокруг аккумулятора. Основные предохранители расположены на положительном клемме аккумулятора.
Схема блока предохранителей №1
Назначение предохранителей в блоке предохранителей моторного отсека №1
| № | Номинал, А | Описание |
|---|---|---|
| 41 | 15 | Реле топливного насоса |
| 42 | 10 | Реле вентилятора охлаждения №1, Реле форсунок №1 (5.6L), Реле форсунок №2 (5.6L (2013-2014)) |
| 43 | 10 | Модуль управления трансмиссией (TCM) |
| 44 | 10 | Модуль управления двигателем (ECM), Форсунки топлива (модели с двигателем VQ) |
| 45 | 15 | Датчики соотношения воздух-топливо, Нагреваемые датчики кислорода |
| 46 | 10 | Актуатор педали акселератора / Датчик положения педали акселератора, Датчик интеллектуальной системы круиз-контроля (ICC), Реле удержания тормоза ICC, ABS, Датчик угла поворота руля, Модуль управления звуковым сигналом помощи водителю, Блок управления полным приводом (AWD), Блок управления передовыми системами помощи водителю (ADAS), Радар боковой стороны LH/RH, Камера полосы движения, Блок управления рулевым управлением, Датчик поперечной / продольной / замедляющей перегрузки, Основной блок управления активным рулевым управлением 4WAS (2013), Блок управления рулевым управлением (2013-2014) |
| 47 | 10 | Мотор передних дворников, Насос омывателя |
| 48 | 10 | Не используется |
| 49 | 10 | Реле кондиционера |
| 50 | 15 | Реле мотора управления дросселем |
| 51 | 15 | Реле модуля управления двигателем (ECM) (Модуль управления двигателем, Клапан вентиляции EVAP, Конденсатор, Катушки зажигания, Соленоидный клапан регулировки объема продувки EVAP, Датчик массы воздуха, Соленоид клапана управления фазой газораспределения на впуске, Соленоид клапана управления фазой газораспределения на выпуске (5.6L), Реле форсунок №2 (5.6L (2015-2019)), Модуль управления изменяемыми фазами и подъемом клапанов (VVEL)), Антенный усилитель NATS |
| 52 | 10 | 2015-2019: Передние комбинированные лампы, Задние комбинированные лампы, Фонари номерного знака, Задняя комбинированная лампа RH (кузов) |
| 53 | 10 | Потолочная лампа, Задняя комбинированная лампа LH (кузов), Подсветка пепельницы, Комбинационный выключатель, Лампа перчаточного ящика, Выключатель открывания крышки багажника, Выключатель управления приборной панелью, Многофункциональный выключатель, Тройной выключатель, Двойной выключатель, Выключатель телематики, Выключатель памяти сидений, Часы, Розетка прикуривателя, Выключатель передних подогреваемых сидений (водитель/пассажир), Выключатель климат-контролируемых сидений (водитель/пассажир), Подсветка селектора АКПП, Выключатель выбора режима движения, Выключатель отключения IBA |
| 54 | 10 | Левая фара (ближний свет) |
| 55 | 10 | Правая фара (ближний свет) |
| 56 | 15 | Левая фара (дальний свет) |
| 57 | 15 | Правая фара (дальний свет) |
| 58 | 10 | Реле дневных ходовых огней |
| 59 | 15 | Реле передних противотуманных фар |
| 60 | 30 | Основное реле передних дворников (реле высоких/низких скоростей), Реле обратного хода дворников |
| R1 | Не используется | |
| R2 | Реле управления стартером |
Схема блока предохранителей №2
Назначение предохранителей в блоке предохранителей моторного отсека №2
| № | Номинал, А | Описание |
|---|---|---|
| 31 | 15 | Реле клаксона, Альтернатор |
| 32 | 15 | 5.6L: Реле форсунок №2 |
| 33 | 10 | Блок управления полным приводом (AWD) |
| 34 | 15 | Блок управления AV, Усилитель BOSE, Блок активного шумоподавления, Блок управления системой кругового обзора (2015-2018), Тюнер спутникового радио (2013-2014), Дисплейный блок (2013), Адаптер Tel (2013), Блок управления телематикой (TCU (2014)) |
| 35 | — | Не используется |
| 36 | 10 | Модуль управления трансмиссией (TCM) |
| 37 | — | Не используется |
| 38 | 10 | Реле звукового сигнала охранной системы |
| G | 50 | Реле мотора актуатора изменяемых фаз и подъема клапанов (VVEL) |
| H | 30 | Реле зажигания (Предохранители: 1, 2, 3, 4, 16) |
| I | 30 | 5.6L: Реле форсунок №1 |
| J | 30 | Блок управления преднатяжителями ремней безопасности (сторона водителя) |
| K | 30 | Блок управления преднатяжителями ремней безопасности (сторона пассажира) |
| L | 40 | Модуль управления кузовом (BCM), Автоматический выключатель (Блок управления автоматической регулировкой положения сидений, Сиденья с электроприводом), Предохранитель: 12 |
| M | 30 | ABS |
| N | 50 | ABS |
| O | 50 | Реле вентилятора охлаждения №1 |
| P | 50 | Предохранители: 61, 62, 63 |
| R1 | Реле клаксона |
Блок реле
| № | Номинал, А | Описание |
|---|---|---|
| 61 | 10 | Реле передних подогреваемых сидений, Реле климат-контролируемых сидений |
| 62 | 15 | Реле климат-контролируемых сидений |
| 63 | 15 | Актуатор педали акселератора / Датчик положения педали акселератора |
| Q | 40 | 2013: Передний блок управления активным рулевым управлением 4WAS |
| Реле | ||
| R1 | 5.6L: Форсунки (№1) | |
| R2 | Блокировка селектора | |
| R3 | Удержание тормоза интеллектуальной системы круиз-контроля (ICC) | |
| R4 | Обратный ход передних дворников | |
| R5 | Вентилятор охлаждения (№1) | |
| R6 | Актуатор мотора изменяемых фаз и подъема клапанов (VVEL) | |
| R7 | Звуковой сигнал охранной системы | |
| R8 | Дневные ходовые огни |
Блок плавких вставок (основные предохранители)
| № | Номинал, А | Описание |
|---|---|---|
| A | 250 | Альтернатор, Стартер, Предохранители: C, D, E |
| B | 100 | Предохранители: O, P, R |
| C | 100 | Предохранители: 31, 32, 33, 34, 36, 37, 38, G, H, I, J, K, L, M, N |
| D | 80 | Реле зажигания (Предохранители: 41, 42, 43, 44, 45, 46, 47), Предохранители: 49, 50, 51 |
| E | 100 | Реле аксессуаров (Предохранители: 18, 19, 20), Реле заднего дефлектора (Предохранители: 13, 14, 15), Реле вентилятора нагнетателя (Предохранители: 21, 22), Предохранители: 5, 6, 7, 8, 9, 10, 11 |
| F | 60 | Реле дальнего света фар (Предохранители: 54, 55), Реле ближнего света фар (Предохранители: 56, 57), Реле задних фонарей (Предохранители: 52, 53), Предохранители: 58, 59, 60 |
