Представительский седан KIA Amanti (Opirus) производился с 2004 по 2010 год. В этой статье вы найдете схемы блоков предохранителей для KIA Amanti (Opirus) 2004, 2005, 2006, 2007, 2008 и 2009, информацию о расположении панелей предохранителей внутри автомобиля, а также о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей KIA Amanti / Opirus 2004-2010
Салон автомобиля

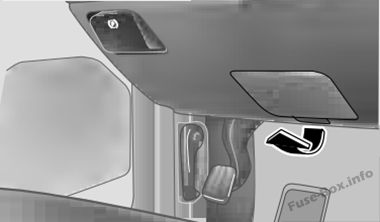

Блок предохранителей расположен в нише для коленей водителя.
Моторный отсек
Блок предохранителей расположен в моторном отсеке рядом с аккумулятором
Версия 1
Версия 2
Чтобы проверить предохранитель или реле в моторном отсеке, снимите кожух моторного отсека.
2004, 2005, 2006
Панели реле
| Название | Описание реле |
|---|---|
| Панель со стороны пассажира: | |
| BLOWER (HI) | Реле вентилятора кондиционера (высокая скорость) |
| Моторный отсек: | |
| H/LP WASHER | Реле омывателя фар |
| ETS | Реле электронной системы дроссельной заслонки |
| DRL (RESISTOR) | Реле дневных ходовых огней (резистор) |
| DRL (TAIL) | Реле дневных ходовых огней (задние фонари) |
| H/LAMP (LO-RH) | Реле фар (ближний свет-правый) |
Салон автомобиля
Назначение предохранителей в салоне автомобиля (2004, 2005, 2006)
| Описание | Номинал, А | Защищаемый компонент |
|---|---|---|
| B/ALARM | 10A | Сигнализация |
| A/BAG | 15A | Подушка безопасности |
| C/LIGHTER | 20A | Прикуриватель |
| S/WARMER | 10A | Подогрев сидений |
| P/WDW(RH) | 20A | Электростеклоподъемник (правый) |
| P/HANDLE | 15A | Рулевое управление с электроприводом |
| T/SIG LP | 15A | Поворотник |
| HTD GLASS | 30A | Дефростер |
| TRUNK OPEN | 15A | Открыватель крышки багажника |
| CLUSTER | 10A | Приборная панель |
| A/BAG IND | 10A | Индикатор подушки безопасности |
| P/OUTLET | 20A | Электрическая розетка |
| LAN UNIT | 10A | Блок LAN |
| CURTAIN(RR) | 10A | Электрическая штора (задняя) |
| FOG LP(RR), PIC | 15A | Противотуманная фара (задняя), Карта идентификации |
| F/LID OPEN | 15A | Открыватель лючка топливного бака |
| P/SEAT(RR) | 30A | Электрическое сиденье (заднее) |
| B/ALARM | 10A | Сигнализация |
| STOP LP | 15A | Стоп-сигнал |
| TRIP COMPUTER | 10A | Бортовой компьютер |
| B/UP LP | 10A | Задний ход |
| AV | 10A | Аудиосистема |
| H/LP | 10A | Фара |
| A/CON | 10A | Система кондиционирования воздуха |
| P/WDW(LH) | 20A | Электростеклоподъемник (левый) |
| TAIL LP(RH) | 10A | Задний фонарь (правый) |
| BACK WARN’G | 10A | Задний сигнал |
| DR LP | 10A | Подсветка двери |
| MIRROR HTD | 10A | Обогрев бокового зеркала |
| ENG SNSR | 10A | Датчики системы управления силовой установкой |
| T/REDUCER | 10A | Ремень безопасности, уменьшитель натяжения |
| CLOCK | 10A | Часы |
| WIPER(FR) | 20A | Стеклоочиститель (передний) |
| EPS | 10A | Рулевое управление с электроусилителем |
| TAIL LP(LH) | 10A | Задний фонарь (левый) |
| ROOM LP | 10A | Светильник в салоне |
| AV, CLOCK | 15A | Аудиосистема, Часы |
| LAN UNIT | 10A | Блок LAN |
| SHUNT CONN | — | Подсветка переключателей |
| POWER/CONN | — | Разъем питания |
Моторный отсек
Назначение предохранителей/реле в моторном отсеке (2004, 2005, 2006)
| № | Описание | Номинал, А | Защищаемый компонент |
|---|---|---|---|
| 1 | FUEL PUMP | 20A | Топливный насос |
| 2 | H/LP (LO-LH) | 15A | Фара (ближний свет-левый) |
| 3 | ABS | 10A | Антиблокировочная система тормозов |
| 4 | INJECTOR | 10A | Форсунка |
| 5 | A/CON COMP | 10A | Компрессор кондиционера |
| 6 | ATM RLY | 20A | Реле управления автоматической трансмиссией |
| 7 | ECU RLY | 20A | Реле блока управления двигателем |
| 8 | IGN COIL | 20A | Катушка зажигания |
| 9 | O2 SNSR | 15A | Кислородный датчик |
| 10 | ENG SNSR | 15A | Датчики системы управления силовой установкой |
| 11 | HORN | 15A | Сигнал |
| 12 | TAIL LP | 20A | Задний фонарь |
| 13 | H/LP WASHER | 20A | Омыватель фар |
| 14 | ETS | 20A | Электронная система дроссельной заслонки |
| 15 | FOG LP (FR) | 15A | Противотуманная фара (передняя) |
| 16 | H/LP (HI) | 15A | Фара (дальний свет) |
| 17 | SPARE | 30A | запасной предохранитель |
| 18 | SPARE | 20A | запасной предохранитель |
| 19 | SPARE | 15A | запасной предохранитель |
| 20 | SPARE | 10A | запасной предохранитель |
| 21 | BLOWER MTR | 30A | Вентилятор отопителя |
| 22 | S/WARMER | 30A | Подогрев сидений |
| 23 | AMP | 20A | Усилитель радио |
| 24 | DRL | 15A | Дневные ходовые огни |
| 25 | H/LP (LO-RH) | 15A | Фара (ближний свет-правый) |
| 26 | P/FUSE-1 | 30A | Вся электрическая система |
| 27 | ECU | 10A | Блок управления двигателем |
| 28 | ECS | 15A | Электронная система управления подвеской |
| 0 | NOT USED | Не используется | |
| C/FAN | 20A | Вентилятор конденсера | |
| P/SEAT (FR) | 30A | Электрическое сиденье (переднее) | |
| IGN SW-1 | 30A | Выключатель зажигания | |
| ABS 2 | 30A | Антиблокировочная система тормозов | |
| ABS 1 | 30A | Антиблокировочная система тормозов | |
| IGN SW-2 | 30A | Выключатель зажигания | |
| R/FAN | 30A | Вентилятор радиатора | |
| H/LP (LO-LH) | — | Реле фар (ближний свет-левый) | |
| FUEL PUMP | — | Реле топливного насоса | |
| HORN | — | Реле сигнала | |
| START | — | Реле стартера | |
| A/CON | — | Реле кондиционера | |
| A/CON FAN-1 | — | Реле вентилятора кондиционера | |
| H/LP (HI) | — | Реле фар (дальний свет) | |
| R/FAN | — | Реле вентилятора радиатора | |
| FOG LP (FR) | — | Реле противотуманной фары (передней) | |
| TAIL LP | — | Реле задних фонарей | |
| WIPER (LO) | — | Реле стеклоочистителя (низкая скорость) | |
| A/CON FAN-2 | — | Реле вентилятора кондиционера |
Основной предохранитель (BATT (60A) и ALT (140A))
2007, 2008, 2009
Салон автомобиля
Назначение предохранителей в салоне автомобиля (2007, 2008, 2009)
| Описание | Номинал, А | Защищаемый компонент |
|---|---|---|
| B/ALARM | 10A | Сигнализация |
| A/BAG | 15A | Подушка безопасности |
| C/LIGHTER | 20A | Прикуриватель |
| S/WARMER | 10A | Подогрев сидений |
| P/WDW(RH) | 20A | Электростеклоподъемник (правый) |
| P/HANDLE | 15A | Рулевое управление с электроприводом |
| T/SIG LP | 15A | Поворотник |
| HTD GLASS | 30A | Дефростер |
| TRUNK OPEN | 15A | Открыватель крышки багажника |
| CLUSTER | 10A | Приборная панель |
| A/BAG IND | 10A | Индикатор подушки безопасности |
| P/OUTLET | 25A | Электрическая розетка |
| LAN UNIT | 10A | Блок LAN |
| CURTAIN(RR) | 15A | Электрическая штора (задняя) |
| FOG LP(RR), PIC | 15A | Противотуманная фара (задняя), Карта идентификации |
| F/LID OPEN | 15A | Открыватель лючка топливного бака |
| P/SEAT(RR) | 30A | Электрическое сиденье (заднее) |
| B/ALARM | 10A | Сигнализация |
| STOP LP | 15A | Стоп-сигнал |
| TRIP COMPUTER | 10A | Бортовой компьютер |
| B/UP LP | 10A | Задний ход |
| AV | 10A | Аудиосистема |
| H/LP | 10A | Фара |
| A/CON | 10A | Система кондиционирования воздуха |
| P/WDW(LH) | 20A | Электростеклоподъемник (левый) |
| TAIL LP(RH) | 10A | Задний фонарь (правый) |
| BACK WARN’G | 10A | Задний сигнал |
| DR LP | 10A | Подсветка двери |
| MIRROR HTD | 15A | Обогрев бокового зеркала |
| ENG SNSR | 10A | Датчики системы управления силовой установкой |
| T/REDUCER | 10A | Ремень безопасности, уменьшитель натяжения |
| CLOCK | 10A | Часы |
| WIPER(FR) | 25A | Стеклоочиститель (передний) |
| EPS | 10A | Рулевое управление с электроусилителем |
| TAIL LP(LH) | 10A | Задний фонарь (левый) |
| ROOM LP | 10A | Светильник в салоне |
| AV, CLOCK | 15A | Аудиосистема, Часы |
| LAN UNIT | 10A | Блок LAN |
| TPMS | 15A | Система контроля давления в шинах |
| H/LP WASHER | 20A | Омыватель фар |
| SHUNT CONN | — | Подсветка переключателей |
| POWER/CONN | — | Разъем питания |
Моторный отсек
Назначение предохранителей/реле в моторном отсеке (2007, 2008, 2009)
| № | Описание | Номинал, А | Защищаемый компонент |
|---|---|---|---|
| 1 | FUEL PUMP | 20A | Топливный насос |
| 2 | H/LP (LO-LH) | 15A | Фара (ближний свет-левый) |
| 3 | ABS | 10A | Антиблокировочная система тормозов |
| 4 | IGN COIL | 15A | Катушка зажигания |
| 5 | A/CON COMP | 10A | Компрессор кондиционера |
| 6 | ATM | 20A | Реле управления автоматической трансмиссией |
| 7 | MAIN | 20A | Реле блока управления двигателем |
| 8 | O2 SNSR | 15A | Кислородный датчик |
| 9 | EGR | 15A | Датчики системы управления силовой установкой |
| 10 | HORN | 15A | Сигнал |
| 11 | TAIL | 20A | Задний фонарь |
| 12 | SUNROOF | 20A | Люк в крыше |
| 13 | P/SEAT (RH) | 20A | Электрическое сиденье (правое) |
| 14 | FOG LP (FR) | 15A | Противотуманная фара (передняя) |
| 15 | H/LP (HI) | 15A | Фара (дальний свет) |
| 16 | SPARE | 30A | запасной предохранитель |
| 17 | SPARE | 20A | запасной предохранитель |
| 18 | SPARE | 15A | запасной предохранитель |
| 19 | SPARE | 10A | запасной предохранитель |
| 20 | P/SEAT (LH) | 30A | Электрическое сиденье (левое) |
| 21 | AMP | 20A | Усилитель радио |
| 22 | DRL | 15A | Дневные ходовые огни |
| 23 | H/LP (LO-RH) | 15A | Фара (ближний свет-правый) |
| 24 | I/P B+ | 30A | Вся электрическая система |
| 25 | ECU | 10A | Блок управления двигателем |
| 26 | INJECTOR | 10A | Форсунка |
| 27 | ECS | 15A | Электронная система управления подвеской |
| BLOWER | 40A | Вентилятор отопителя | |
| IGN 1 | 30A | Выключатель зажигания | |
| ABS 2 | 30A | Антиблокировочная система тормозов | |
| ABS 1 | 30A | Антиблокировочная система тормозов | |
| IGN 2 | 30A | Выключатель зажигания | |
| S/WARM | 30A | Подогрев сидений | |
| H/LP (LO-LH) | Реле фар (ближний свет-левый) | ||
| FUEL PUMP | Реле топливного насоса | ||
| HORN | Реле сигнала | ||
| START | Реле стартера | ||
| A/CON | Реле кондиционера | ||
| H/LP (HI) | Реле фар (дальний свет) | ||
| FOG LP (FR) | Реле противотуманной фары (передней) | ||
| TAIL LP | Реле задних фонарей | ||
| WIPER | Реле стеклоочистителя | ||
| BATT | 60A | Альтернатор, Аккумулятор | |
| ALT | 150A | Альтернатор | |
| COOLING | 60A | Вентилятор охлаждения |
Основной предохранитель
