Среднеразмерный KIA Borrego (Mohave) производился с 2009 по 2019 год. В этой статье вы найдете схемы блоков предохранителей KIA Borrego / Mohave 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей KIA Borrego / Mohave 2009-2018

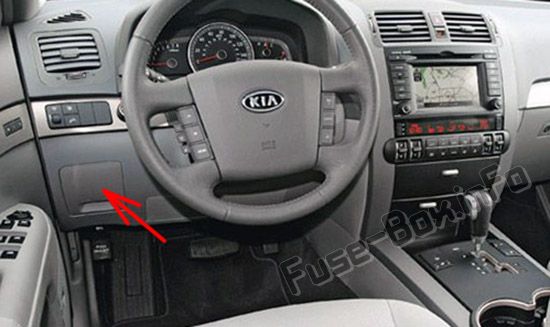

Панель приборов
Багажное отделение
Моторный отсек
Основная панель предохранителей моторного отсека
Вспомогательная панель предохранителей моторного отсека
Основной предохранитель
На крышках панелей предохранителей/реле вы можете найти этикетку с указанием названия и номинала предохранителя/реле
Назначение предохранителей в панели приборов (2009, 2010)
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| AUDIO | 15A | Аудиосистема. Задний монитор, Блок управления RSE, DVD-плеер CAN |
| MEMORY | 7.5A | Модуль управления передним А/С, Модуль управления задним А/С, Панель приборов (IND.), RF-приемник, FAM, RAM, Модуль двери водителя, Модуль двери пассажира, Модуль наклона и телескопа, Модуль управления IMS |
| IG2-1 | 7.5A | Модуль управления передним А/С, Датчик температуры в салоне, PDM, Многофункциональный переключатель (стеклоочиститель/омыватель), Модуль обогрева сидений водителя/пассажира, Реле переднего вентилятора, Электрохромное зеркало, Реле заднего вентилятора, Переключатель инвертора А/С, Реле прицепа, Реле C/FAN HI/LOW |
| IG2-2 | 7.5A | Модуль управления задним А/С. Модуль двери водителя, FAM, Модуль двери пассажира, Модуль управления IMS, Модуль наклона и телескопа |
| OBD-II | 7.5A | Кнопка пуска/остановки. Разъем Data Link Connector, PDM. Разъем для многоцелевой проверки, Модуль управления смарт-ключом, Держатель ключа |
| ROOM | 7.5A | Электрохромное зеркало, Плафон освещения, Переключатель зеркального освещения LH/RH, Модуль управления передним/задним А/С, Центральный плафон, Задний плафон |
| KEY LOCK | 7.5A | Переключатель спортивного режима, Переключатель блокировки зажигания |
| ILLUMI | 7.5A | IPM |
| RR S/WARMER | 20A | Реле обогрева задних сидений |
| FRT S/WARMER | 20A | Модуль обогрева сиденья водителя, Модуль обогрева сиденья пассажира |
| SUNROOF | 25A | Модуль люка |
| TPMS | 7.5A | Модуль контроля давления в шинах |
| PEDAL | 15A | Реле регулируемых педалей |
| F/PWR OUTLET | 15A | Передний розетка питания |
| S/TILT & TELE | 20A | Модуль наклона и телескопа |
| PASS P/SEAT | 20A | Переключатель электрического сиденья пассажира |
| DRIVER P/SEAT | 30A | Переключатель электрического сиденья водителя, Переключатель поддержки поясницы, Модуль управления IMS |
| ACC | 7.5A | Аудиосистема, Модуль управления передним А/С. Задний монитор, Блок управления RSE, Модуль управления смарт-ключом. DVD-плеер CAN |
| START | 7.5A | Реле охранной сигнализации, Реле пуска |
| AIR BAG IND. | 7.5A | Панель приборов (Индикатор подушки безопасности) |
| ABS | 7.5A | Модуль управления ABS. Модуль управления ESC. Реле DBC. Датчик угла поворота руля, Переключатель на панели LH. Модуль управления смарт-ключом. Модуль задней парковки |
| IGN 1 | 7.5A | Ревостат. Панель приборов (MICOM), Многофункциональный переключатель (Cruise Remocon), Генератор, Звуковой сигнал задней парковки, Переключатель задней парковки, Аудиосистема, Модуль PODS. Модуль контроля давления в шинах |
| ENG | 7.5A | Разъем для многоцелевой проверки, ECM, TCM, Передний мотор стеклоочистителя, 4WD ECM, Выключатель стоп-сигнала, Насос воздуха дифференциала свободного хода, Генератор (G8BA) |
| AIR BAG | 15A | Модуль управления SRS. Индикаторная лампа |
| DDM | 30A | Модуль двери водителя, Мотор безопасного стекла водителя |
| ADM | 30A | Модуль двери пассажира, Мотор безопасного стекла пассажира |
Назначение предохранителей в багажном отделении (2009, 2010)
| # | Номинал (А) | Защищаемая цепь |
|---|---|---|
| RR DEFOG | 25A | Реле заднего стеклоочистителя, Задний стеклоочиститель (+) |
| T/G POWER LATCH | 30A | Модуль управления задней дверью |
| RR WIPER | 15A | Реле заднего стеклоочистителя (+), Задний мотор стеклоочистителя |
| DOOR LOCK | 15A | Актуатор задней двери LH/RH, Реле блокировки/разблокировки задней двери |
| CTR P/OUT | 15A | Розетка питания консоли |
| RR P/OUT | 15A | Задняя розетка питания |
| FUEL DR | 15A | Реле двери топливного бака, Актуатор двери топливного бака |
| TRAILER3 | 15A | Конвертер задней лампы (Запасной) |
| RR P/WIN-LH | 20A | Реле заднего электрического стекла LH(UP/DH), Мотор заднего электрического стекла LH |
| RR P/WIN-RH | 20A | Реле заднего электрического стекла RH(UP/DH), Мотор заднего электрического стекла RH(DN) |
| LUGGAGE | 7.5A | Плафон багажника |
| AMP | 30A | Усилитель |
| TRAILER2 | 30A | Конвертер задней лампы (Задняя) |
Назначение предохранителей в моторном отсеке (2009, 2010)
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| FRT/RR WASHER | 10A | Реле переднего/заднего омывателя, Мотор омывателя |
| TRAILER 5 | 15A | Конвертер задней лампы (Поворот/Стоп) |
| STOP LAMP | 20A | Выключатель стоп-сигнала, Реле DBC |
| KEY SW 1 | 25A | Переключатель зажигания, Блок реле PDM (Реле IG1, Реле ACC) |
| STOP SIGNAL | 7.5A | Модуль управления ABS, Модуль управления ESC, ECM, Модуль управления смарт-ключом |
| A/C COMP | 7.5A | Реле компрессора А/С |
| FRT DEICER | 15A | Реле переднего дефорстера |
| HORN | 15A | Реле клаксона |
| ECU 1 | 10A | ECM, Датчик массового расхода воздуха, Модуль иммобилайзера, Реле компрессора А/С |
| O2 DN | 10A | Кислородный датчик №3, №4 |
| ECU 2 | 15A | Клапан управления маслом, ECM, Клапан изменяемого впускного коллектора, Клапан управления продувкой, Клапан закрытия канистры |
| O2 UP | 10A | Кислородный датчик №1, №2 |
| IGN COIL | 20A | Катушка зажигания №1-№8, Конденсатор №1, №2 |
| INJECTOR | 15A | ECM, Форсунки №1-№8, Датчик положения распредвала №1-№3 (G8BA) |
| P/TRAIN | 7.5A | ECM, Основное реле, Блок реле (Реле охранного клаксона), Генератор (G8BA) |
| FUEL PUMP | 15A | Реле топливного насоса, Датчик топлива и мотор топливного насоса |
| ATM | 15A | TCM |
| ABS 2 | 40A | Модуль управления ABS |
| ABS 1 | 40A | Модуль управления ABS |
| PDM | 20A | PDM |
| FRT WIPER | 30A | Реле включения переднего стеклоочистителя, Реле HI/LO переднего стеклоочистителя |
| KEY SW 2 | 30A | Реле пуска №1. Переключатель зажигания, Блок реле PDM (Реле IG2) |
| RAM 1 | 50A | RAM (ПРЕДУС. CTR P/OUT 15A, RR P/OUT 15A, FUEL DR 15A, RR P/WIN-LH 20A, RR P/WIN-RH 20A, LUGGAGE 7.5A) |
| RAM 2 | 50A | RAM (RR DEFOG 25A, T/G POWER LATCH 30A, DOOR LOCK 15A, RR WIPER 15A) |
| RAM 3 | 50A | RAM (AMP 30A, TRAILER 2 30A) |
| IPM 1 | 50A | IPM (ILLUMI 7.5A, DDM 30A, FRT S/WARMER 20A, OBD-II 7.5A, SUNROOF 25A, KEY LOCK 7.5A) |
| IPM 2 | 50A | IPM (ADM 30A, F/PWR OUTLET 15A, PEDAL 15A, S/TILT & TELE 20A) |
| IPM 3 | 50A | IPM (MEMORY 7.5A, DRIVER P/SEAT 30A, PASS P/SEAT 20A, RR S/WARMER 20A, ROOM 7.5A, AUDIO 15A) |
| 4WD | 30A | 4WD ECM |
| AC 110V | 30A | Модуль инвертора А/С |
Назначение предохранителей во вспомогательной панели моторного отсека (2009, 2010)
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| C/FAN LOW | 30A | Реле вентилятора охлаждения низкий |
| E/BRAKE | 30A | Электрический тормоз прицепа |
| FRONT BLOWER | 40A | Реле переднего вентилятора |
| REAR BLOWER | 30A | Реле заднего вентилятора |
| C/FAN HI | 60A | Реле вентилятора охлаждения высокий |
| TRAILER 1 | 30A | Реле прицепа |
Назначение предохранителей в панели приборов (2011)
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| AUDIO | 15A | Аудиосистема, Задний монитор, Блок управления RSE, DVD-плеер CAN |
| MEMORY | 7.5A | Модуль управления передним А/С, Модуль управления задним А/С, Панель приборов (IND.), RF-приемник, FAM, RAM, Модуль двери водителя, Модуль двери пассажира, Модуль наклона и телескопа, Модуль управления IMS |
| IG2-1 | 7.5A | Модуль управления передним А/С, Датчик температуры в салоне, PDM, Многофункциональный переключатель (стеклоочиститель/омыватель), Модуль обогрева сидений водителя/пассажира, Реле переднего вентилятора, Электрохромное зеркало, Реле заднего вентилятора, Переключатель инвертора А/С, Реле прицепа, Реле C/FAN HI/LOW |
| IG2-2 | 7.5A | Модуль управления задним А/С, Модуль двери водителя, FAM, Модуль двери пассажира, Модуль управления IMS, Модуль наклона и телескопа |
| SMART KEY | 7.5A | Кнопка пуска/остановки, PDM, Модуль управления смарт-ключом, Держатель ключа |
| ROOM | 7.5A | Электрохромное зеркало, Плафон освещения, Переключатель зеркального освещения LH/RH, Модуль управления передним/задним А/С, Центральный плафон, Задний плафон |
| KEY LOCK | 7.5A | Переключатель спортивного режима, Переключатель блокировки зажигания |
| ILLUMI | 7.5A | IPM |
| RR S/WARMER | 20A | Реле обогрева задних сидений |
| FRT S/WARMER | 20A | Модуль обогрева сиденья водителя, Модуль обогрева сиденья пассажира |
| SUNROOF | 25A | Модуль люка |
| TPMS | 7.5A | Модуль контроля давления в шинах, Разъем Data Link Connector, Разъем для многоцелевой проверки |
| PEDAL | 15A | Реле регулируемых педалей |
| F/PWR OUTLET | 15A | Передний розетка питания |
| S/TILT & TELE | 20A | Модуль наклона и телескопа |
| PASS P/SEAT | 20A | Переключатель электрического сиденья пассажира |
| DRIVER P/SEAT | 30A | Переключатель электрического сиденья водителя, Переключатель поддержки поясницы, Модуль управления IMS |
| ACC | 7.5A | Аудиосистема, Модуль управления передним А/С, Задний монитор, Блок управления RSE, Модуль управления смарт-ключом, DVD-плеер CAN |
| START | 7.5A | Реле охранной сигнализации, Реле пуска |
| AIR BAG IND. | 7.5A | Панель приборов (Индикатор подушки безопасности) |
| ABS | 7.5A | Модуль управления ABS, Модуль управления ESC, Реле DBC, Датчик угла поворота руля, Переключатель на панели LH, Модуль управления смарт-ключом, Модуль задней парковки |
| IGN 1 | 7.5A | Ревостат. Панель приборов (MICOM), Многофункциональный переключатель (Cruise Remocon), Генератор, Звуковой сигнал задней парковки, Переключатель задней парковки, Аудиосистема. Модуль PODS, Модуль контроля давления в шинах |
| ENG | 7.5A | Разъем для многоцелевой проверки, ECM, TCM, Передний мотор стеклоочистителя, 4WD ECM, Выключатель стоп-сигнала, Насос воздуха дифференциала свободного хода, Генератор (G8BA) |
| AIR BAG | 15A | Модуль управления SRS, Индикаторная лампа |
| DDM | 30A | Модуль двери водителя, Мотор безопасного стекла водителя |
| ADM | 30A | Модуль двери пассажира, Мотор безопасного стекла пассажира |
Назначение предохранителей в багажном отделении (2011)
Назначение предохранителей в багажном отделении (2011)
| Название | Номинал (А) | Защищаемая цепь |
|---|---|---|
| RR DEFOG | 25A | Реле заднего стеклоочистителя, Задний стеклоочиститель (+) |
| T/G POWER LATCH | 30A | Модуль управления задней дверью |
| RR WIPER | 15A | Реле заднего стеклоочистителя (+), Задний мотор стеклоочистителя |
| DOOR LOCK | 15A | Актуатор задней двери LH/RH, Реле блокировки/разблокировки задней двери |
| CTR P/OUT | 15A | Розетка питания консоли |
| RR P/OUT | 15A | Задняя розетка питания |
| FUEL DR | 15A | Реле двери топливного бака, Актуатор двери топливного бака |
| TRAILER3 | 15A | Конвертер задней лампы (Запасной) |
| RR P/WIN-LH | 20A | Реле заднего электрического стекла LH(UP/DH), Мотор заднего электрического стекла LH |
| RR P/WIN-RH | 20A | Реле заднего электрического стекла RH(UP/DH), Мотор заднего электрического стекла RH(DN) |
| LUGGAGE | 7.5A | Плафон багажника |
| AMP | 30A | Усилитель |
| TRAILER2 | 30A | Конвертер задней лампы (Задняя) |
Назначение предохранителей в моторном отсеке (2011)
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| FRT/RR WASHER | 10A | Реле переднего/заднего омывателя, Мотор омывателя |
| TRAILER 5 | 15A | Конвертер задней лампы (Поворот/Стоп) |
| STOP LAMP | 20A | Выключатель стоп-сигнала, Реле DBC |
| KEY SW 1 | 25A | Переключатель зажигания, Блок реле PDM (Реле IG1, Реле ACC) |
| STOP SIGNAL | 7.5A | Модуль управления ABS, Модуль управления ESC, ECM, Модуль управления смарт-ключом |
| A/C COMP | 7.5A | Реле компрессора А/С |
| FRT DEICER | 15A | Реле переднего дефорстера |
| HORN | 15A | Реле клаксона |
| ECU 1 | 10A | ECM, Датчик массового расхода воздуха, Модуль иммобилайзера, Реле компрессора А/С |
| O2 DN | 10A | Кислородный датчик №3, №4 |
| ECU 2 | 15A | Клапан управления маслом, ECM, Клапан изменяемого впускного коллектора, Клапан управления продувкой, Клапан закрытия канистры |
| O2 UP | 10A | Кислородный датчик №1, №2 |
| IGN COIL | 20A | Катушка зажигания №1-№8, Конденсатор №1, №2 |
| INJECTOR | 15A | ECM, Форсунки №1-№8, Датчик положения распредвала №1-№3 (G8BA) |
| P/TRAIN | 7.5A | ECM, Основное реле, Блок реле (Реле охранного клаксона), Генератор (G8BA) |
| FUEL PUMP | 15A | Реле топливного насоса, Датчик топлива и мотор топливного насоса |
| ATM | 15A | TCM |
| ABS 2 | 40A | Модуль управления ABS |
| ABS 1 | 40A | Модуль управления ABS |
| PDM | 20A | PDM |
| FRT WIPER | 30A | Реле включения переднего стеклоочистителя, Реле HI/LO переднего стеклоочистителя |
| KEY SW 2 | 30A | Реле пуска №1. Переключатель зажигания, Блок реле PDM (Реле IG2) |
| RAM 1 | 50A | RAM (CTR P/OUT 15A, RR P/OUT 15A, FUEL DR 15A, RR P/WIN-LH 20A, RR P/WIN-RH 20A, LUGGAGE 7.5A) |
| RAM 2 | 50A | RAM (RR DEFOG 25A, T/G POWER LATCH 30A, DOOR LOCK 15A, RR WIPER 15A) |
| RAM 3 | 50A | RAM (AMP 30A, TRAILER 2 30A) |
| IPM 1 | 50A | IPM (ILLUMI 7.5A, DDM 30A, FRT S/WARMER 20A, OBD-II 7.5A, SUNROOF 25A, KEY LOCK 7.5A) |
| IPM 2 | 50A | IPM (ADM 30A, F/PWR OUTLET 15A, PEDAL 15A, S/TILT & TELE 20A) |
| IPM 3 | 50A | IPM (MEMORY 7.5A, DRIVER P/SEAT 30A, PASS P/SEAT 20A, RR S/WARMER 20A, ROOM 7.5A, AUDIO 15A) |
| 4WD | 30A | 4WD ECM |
| AC 110V | 30A | Модуль инвертора А/С |
Назначение предохранителей во вспомогательной панели моторного отсека (2011)
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| C/FAN LOW | 30A | Реле вентилятора охлаждения низкий |
| E/BRAKE | 30A | Электрический тормоз прицепа |
| FRONT BLOWER | 40A | Реле переднего вентилятора |
| REAR BLOWER | 30A | Реле заднего вентилятора |
| C/FAN HI | 60A | Реле вентилятора охлаждения высокий |
| TRAILER 1 | 30A | Реле прицепа |
Назначение предохранителей в панели приборов (2014, 2015)
Назначение предохранителей в панели приборов (2014, 2015)
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| AUDIO | 15A | Аудиосистема, Задний монитор |
| MEMORY | 7.5A | Модуль управления передним А/С, Модуль управления задним А/С, Панель приборов (IND.), RF-приемник, FAM. RAM, Модуль двери водителя, Модуль двери пассажира, Модуль наклона и телескопа, Модуль управления IMS |
| S/TILT & TELE | 20A | Модуль наклона и телескопа |
| IG2-1 | 7.5A | Модуль управления передним А/С, Датчик температуры в салоне, PDM, Многофункциональный переключатель (стеклоочиститель/омыватель), Модуль обогрева сидений водителя/пассажира, Реле переднего вентилятора, Электрохромное зеркало, Реле заднего вентилятора |
| IG2-2 | 7.5A | Модуль управления задним А/С, Модуль двери водителя, FAM, Модуль двери пассажира, Модуль наклона и телескопа, Модуль управления IMS |
| SMART KEY | 7.5A | Кнопка пуска/остановки, PDM, Модуль управления смарт-ключом, Держатель ключа |
| ROOM | 7.5A | Электрохромное зеркало, Плафон освещения, Переключатель зеркального освещения LH/RH, Модуль управления передним/задним А/С, Центральный плафон, Задний плафон |
| KEY LOCK | 7.5A | Переключатель спортивного режима |
| ILLUMI | 7.5A | IPM |
| RR S/WARMER | 20A | Реле обогрева задних сидений |
| FRT S/WARMER | 20A | Модуль обогрева сиденья водителя, Модуль обогрева сиденья пассажира |
| SUNROOF | 25A | Модуль люка |
| PEDAL | 15A | Реле регулируемых педалей |
| F/PWR OUTLET | 15A | Передний розетка питания |
| PASS P/SEAT | 20A | Переключатель электрического сиденья пассажира |
| DRIVER P/SEAT | 30A | Переключатель электрического сиденья водителя, Переключатель поддержки поясницы, Модуль управления IMS |
| ACC | 7.5A | Аудиосистема, Модуль управления передним А/С, Модуль управления смарт-ключом, PDM |
| TPMS | 7.5A | Разъем Data Link Connector, Разъем для многоцелевой проверки |
| FRT CIGAR | 15A | Прикуриватель |
| START | 7.5A | Реле охранной сигнализации, Реле пуска |
| AIR BAG IND. | 7.5A | Панель приборов (Индикатор подушки безопасности) |
| ABS | 7.5A | Модуль управления ABS, Модуль управления ESP, Реле DBC, Датчик угла поворота руля, Переключатель на панели LH |
| IGN 1 | 7.5A | PDM. Ревостат. Панель приборов (MICOM), Модуль управления смарт-ключом, Многофункциональный переключатель (Cruise Remocon), Модуль управления смарт-ключом, Генератор, Модуль управления воздушной подвеской, Модуль задней парковки, Звуковой сигнал задней парковки |
| ENG | 7.5A | Разъем для многоцелевой проверки, ECM, TCM, Передний мотор стеклоочистителя, 4WD ECM, Выключатель стоп-сигнала |
| AIR BAG | 15A | Модуль управления SRS |
| DDM | 30A | Модуль двери водителя, Мотор безопасного стекла водителя |
| ADM | 30A | Модуль двери пассажира, Мотор безопасного стекла пассажира |
Назначение предохранителей в багажном отделении (2014, 2015)
Назначение предохранителей в багажном отделении (2014, 2015)
| Название | Номинал (А) | Защищаемая цепь |
|---|---|---|
| RR DEFOG | 25A | Реле заднего стеклоочистителя, Задний стеклоочиститель (+) |
| T/G POWER LATCH | 30A | Модуль управления задней дверью |
| RR WIPER | 15A | Реле заднего стеклоочистителя (+), Задний мотор стеклоочистителя |
| DOOR LOCK | 15A | Актуатор задней двери LH/RH, Реле блокировки/разблокировки задней двери |
| CTR P/OUT | 15A | Розетка питания консоли |
| RR P/OUT | 15A | Задняя розетка питания |
| FUEL DR | 15A | Реле двери топливного бака, Актуатор двери топливного бака |
| RR P/WIN-LH | 20A | Реле заднего электрического стекла LH(UP/DH), Мотор заднего электрического стекла LH |
| RR P/WIN-RH | 20A | Реле заднего электрического стекла RH(UP/DH), Мотор заднего электрического стекла RH |
| LUGGAGE | 7.5A | Плафон багажника |
| AMP | 30A | Усилитель |
Назначение предохранителей в моторном отсеке (2014, 2015)
Назначение предохранителей в моторном отсеке (2014, 2015)
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| FRT/RR WASHER | 10A | Реле переднего/заднего омывателя, Мотор омывателя |
| STOP LAMP | 20A | Выключатель стоп-сигнала, Реле DBC |
| KEY SW 1 | 25A | Переключатель зажигания, Блок реле PDM (Реле IG1, Реле ACC) |
| STOP SIGNAL | 7.5A | Модуль управления ABS, Модуль управления ESP, ECM, Модуль управления смарт-ключом |
| A/C COMP | 7.5A | Реле компрессора А/С |
| FRT DEICER | 15A | Реле переднего дефорстера |
| HORN | 15A | Реле клаксона |
| ECU 1 | 10A | ECM, Датчик массового расхода воздуха, Модуль иммобилайзера, Реле компрессора А/С |
| O2 DN | 10A | Кислородный датчик №3, №4 |
| ECU 2 | 15A | Клапан управления маслом, ECM, Клапан изменяемого впускного коллектора, Клапан управления продувкой |
| O2 UP | 10A | Кислородный датчик №1, №2 |
| IGN COIL | 20A | Катушка зажигания №1-№6, Конденсатор №1, №2 |
| INJECTOR | 15A | ECM, Форсунки №1-№6 |
| P/TRAIN | 7.5A | ECM, Основное реле, Блок реле (Реле охранного клаксона) |
| FUEL PUMP | 15A | Реле топливного насоса |
| ATM | 15A | TCM |
| A/SUSP | 15A | Модуль управления воздушной подвеской |
| B/A HORN | 10A | Блок реле (Реле охранного клаксона) |
| ABS 2 | 40A | Модуль управления ABS, Модуль управления ESP |
| ABS 1 | 40A | Модуль управления ABS, Модуль управления ESP |
| PDM | 20A | PDM |
| FRT WIPER | 30A | Реле включения переднего стеклоочистителя, Реле HI/LO переднего стеклоочистителя |
| KEY SW 2 | 30A | Реле пуска №1, Переключатель зажигания, Блок реле PDM (Реле IG2) |
| RAM 1 | 50A | RAM (CTR P/OUT 15A, RR P/OUT 15A, FUEL DR 15A, RR P/WIN-LH 20A, RR P/WIN-RH 20A, LUGGAGE 7.5A) |
| RAM 2 | 50A | RAM (RR DEFOG 25A, T/G POWER LATCH 30A, DOOR LOCK 15A, RR WIPER 15A) |
| RAM 3 | 50A | RAM (AMP 30A) |
| I PM 1 | 50A | IPM (ILLUMI 7.5A, DDM 30A, FRT S/WARMER 20A, OBD-II 7.5A, SUNROOF 25A, KEY LOCK 7.5A) |
| IPM 2 | 50A | IPM (ADM 30A, F/PWR OUTLET 15A, PEDAL 15A, S/TILT & TELE 20A) |
| IPM 3 | 50A | IPM (MEMORY 7.5A, DRIVER P/SEAT 30A, PASS P/SEAT 20A, RR S/WARMER 20A, ROOM 7.5A, AUDIO 15A) |
| 4WD | 30A | 4WD ECM |
Назначение предохранителей во вспомогательной панели моторного отсека (2014, 2015)
| ПЛАВКИЙ ПРОВОД | Номинал (А) | Защищаемая цепь |
|---|---|---|
| C/FAN LOW | 30A | Реле вентилятора охлаждения низкий |
| E/BRAKE | 30A | (Не используется) |
| FRONT BLOWER | 40A | Реле переднего вентилятора |
| REAR BLOWER | 30A | Реле заднего вентилятора |
| C/FAN HI | 60A | Реле вентилятора охлаждения высокий |
| AIR SUSPENSION | 40A | Реле воздушной подвески |
Панель приборов
Назначение предохранителей в панели приборов (2017)
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| AUDIO | 15A | Аудиосистема, Блок А/В и навигации, Модуль MTS E-Call |
| MEMORY | 7.5A | Модуль управления передним/задним А/С, Панель приборов (IND.), FAM, RAM, Модуль двери водителя/пассажира, Модуль управления IMS, Модуль наклона и телескопа, RF-приемник |
| IG2-1 | 7.5A | Модуль управления передним А/С, Многофункциональный переключатель, Модуль обогрева сидений водителя/пассажира, Датчик дождя, Монитор кругового обзора, Модуль управления смарт-ключом, Блок реле (Реле переднего/заднего вентилятора), Вспомогательный блок (Реле COOLING FAN2, Реле нагревателя топлива), Модуль управления CCS водителя/пассажира |
| HEATED S/WHEEL | 15A | Подогрев руля |
| IG2-2 | 7.5A | Модуль управления задним А/С, Модуль двери водителя/пассажира, FAM |
| OBD-II | 7.5A | Кнопка пуска/остановки |
| ROOM | 7.5A | Переключатель аварийной сигнализации, Плафон освещения, Переключатель зеркального освещения LH/RH, Модуль управления передним/задним А/С, Центральный плафон, Задний плафон |
| K/LOCK | 7.5A | Переключатель спортивного режима, Модуль двери водителя/пассажира, Блокировка ключа зажигания |
| ILLUMI | 7.5A | IPM |
| RR S/WARMER | 20A | Реле обогрева задних сидений |
| SEAT WARMER | 20A | Модуль обогрева сиденья водителя, Модуль обогрева сиденья пассажира, Модуль управления CCS водителя/пассажира |
| SUNROOF | 25A | Модуль люка |
| TPMS | 7.5A | Модуль контроля давления в шинах |
| S/TILT | 20A | Модуль наклона и телескопа |
| PASS P/SEAT | 20A | Переключатель электрического сиденья пассажира |
| DRIVER P/SEAT | 30A | Переключатель электрического сиденья водителя, Переключатель поддержки поясницы водителя, Модуль управления IMS |
| ACC | 7.5A | Аудиосистема, Блок А/В и навигации, Модуль MTS E-Call, Модуль управления смарт-ключом, Монитор кругового обзора, JBL AMP |
| FRT CIGAR | 15A | Прикуриватель |
| START | 7.5A | Реле охранной сигнализации, Реле пуска |
| AIR BAG IND. | 7.5A | Панель приборов (Индикатор подушки безопасности) |
| ABS | 7.5A | Модуль управления ABS, Модуль управления ESC, Реле DBC, Датчик угла поворота руля, Переключатель на панели |
| IGN 1 | 7.5A | Ревостат, Модуль управления воздушной подвеской, Электрохромное зеркало, Передний мотор стеклоочистителя, Модуль управления смарт-ключом, Разъем для многоцелевой проверки, Модуль MTS E-Call, Звуковой сигнал задней парковки, Переключатель задней парковки, Переключатель спортивного режима, Аудиосистема, Блок А/В и навигации, Выключатель стоп-сигнала, Датчик автоуровня фар, Альтернатор, Многофункциональный переключатель, Модуль контроля давления в шинах, Радар слепых зон LH/RH, Модуль наклона и телескопа, Модуль управления передним А/С, Панель приборов, Переключатель предупреждения топливного фильтра, Модуль предупреждения о выходе из полосы, Датчики передней/задней парковки LH/RH, Датчики передней/задней парковки центр LH/RH |
| ENG | 7.5A | ECM, TCM, 4WD ECM, Датчик расхода воздуха, Модуль управления смарт-ключом, Переключатель ингибитора, Разъем для многоцелевой проверки |
| AIR BAG | 15A | Модуль управления SRS |
| DDM | 30A | Модуль двери водителя, Мотор безопасного стекла водителя |
| ADM | 30A | Датчик двери пассажира, Мотор безопасного стекла пассажира |
Багажное отделение
Назначение предохранителей в багажном отделении (2017)
| Название | Номинал (А) | Защищаемая цепь |
|---|---|---|
| D/LOCK | 15A | Реле блокировки/разблокировки задней двери |
| RR WIPER | 15A | Реле заднего стеклоочистителя |
| MODULE 1 | 7.5A | Переключатель консоли LH/RH |
| RR DEFOG | 25A | Реле заднего стеклоочистителя |
| RR P/WIN-RH | 20A | Реле заднего электрического стекла RH (UP/DN) |
| LUGGAGE | 7.5A | Плафон багажника |
| RR P/WIN-LH | 20A | Реле заднего электрического стекла LH (UP/DN) |
| FUEL DR | 15A | Реле двери топливного бака |
| CONSOL P/OUT | 15A | Розетка питания консоли |
| RR P/OUT | 15A | Задняя розетка питания |
| T/G POWER LATCH | 30A | Модуль управления задней дверью |
| AMP | 30A | JBL AMP |
Моторный отсек
Назначение предохранителей в моторном отсеке (2017)
| Название | Номинал (А) | Защищаемая цепь |
|---|---|---|
| FRT/RR WASHER | 10A | Реле переднего/заднего омывателя |
| STOP LAMP | 20A | FAM (STOP SIGNAL 7.5A), Реле DBC, Реле стоп-сигнала |
| KEY SW 1 | 25A | Переключатель зажигания, Блок реле PDM (Реле IG1, Реле ACC) |
| STOP SIGNAL | 7.5A | Выключатель стоп-сигнала, Модуль управления смарт-ключом |
| A/C COMP | 7.5A | Реле компрессора А/С |
| FRT DEICER | 15A | Реле переднего дефорстера |
| HORN | 15A | Реле клаксона |
| ECU 1 | 10A | ДИЗЕЛЬ — Модуль иммобилайзера, Реле компрессора А/С, Выключатель стоп-сигнала, Вспомогательный блок (Реле свечей накала, Реле PTC 1~3), Датчик лямбда БЕНЗИН — ECM, Датчик массового расхода воздуха, Модуль иммобилайзера, Реле компрессора А/С |
| O2 DN | 10A | БЕНЗИН — Кислородный датчик №3/№4 |
| ECU 2 | 15A | ДИЗЕЛЬ — Клапан охлаждения EGR, Актуатор электрического VGT / БЕНЗИН — Клапан управления маслом, ECM, Клапан изменяемого впускного коллектора, Клапан управления продувкой |
| O2 UP | 10A | ДИЗЕЛЬ — Клапан регулятора давления рельса, Блок измерения топлива / БЕНЗИН: Кислородный датчик №1/№2 |
| IGN COIL | 20A | БЕНЗИН — Катушка зажигания №1~№6, Конденсатор №1, №2 |
| INJECTOR | 15A | ECM, Форсунки №1~№6 (БЕНЗИН) |
| P/TRAIN | 7.5A | ECM, Основное реле |
| FUEL PUMP | 15A | Реле топливного насоса |
| ATM | 15A | TCM |
| A/SUSP | 15A | Модуль управления воздушной подвеской |
| H/LP WASHER | 20A | Мотор омывателя фар и датчик уровня омывателя |
| B/A HORN | 10A | Блок реле (Реле охранного клаксона) |
| ABS 2 | 40A | Модуль управления ABS, Модуль управления ESC, Разъем для многоцелевой проверки |
| ABS 1 | 40A | Модуль управления ABS, Модуль управления ESC |
| PDM | 20A | Модуль управления смарт-ключом |
| FRT WIPER | 30A | Реле включения переднего стеклоочистителя |
| KEY SW 2 | 30A | Реле пуска 1, Переключатель зажигания, Блок реле PDM (Реле IG2) |
| RAM 1 | 50A | RAM (CONSOL P/OUT 15A, RR P/OUT 15A, FUEL DR 15A, RR P/WIN-LH 20A, RR P/WIN-RH 20A, LUGGAGE 7.5A) |
| RAM 2 | 50A | RAM (RR DEFOG 25A, T/G POWER LATCH 30A, DOOR LOCK 15A, RR WIPER 15A, MODULE 1 7.5A) |
| RAM 3 | 50A | RAM (AMP 30A) |
| IPM 1 | 50A | IPM (ILLUMI 7.5A, DDM 30A, SEAT WARMER 20A, OBD-II 7.5A, SUNROOF 25A, K/LOCK 7.5A, TPMS 7.5A) |
| IPM 2 | 50A | IPM (ADM 30A, S/TILT 20A) |
| IPM 3 | 50A | IPM (MEMORY 7.5A, DRIVER P/SEAT 30A, PASS P/SEAT 20A, RR S/WARM 20A, ROOM 7.5A, AUDIO 15A) |
| 4WD | 30A | 4WD ECM |
Вспомогательная панель моторного отсека
Назначение предохранителей во вспомогательной панели моторного отсека (2017)
| Название | Номинал (А) | Защищаемая цепь |
|---|---|---|
| COOLING FAN 2 | 30A | РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ 2 |
| FUEL HEATER | 30A | РЕЛЕ НАГРЕВАТЕЛЯ ТОПЛИВА |
| A/SUS | 40A | РЕЛЕ ВОЗДУШНОЙ ПОДВЕСКИ |
| BLOWER FRT | 40A | БЛОК РЕЛЕ (РЕЛЕ ПЕРЕДНЕГО ВЕНТИЛЯТОРА) |
| BLOWER RR | 30A | БЛОК РЕЛЕ (РЕЛЕ ЗАДНЕГО ВЕНТИЛЯТОРА) |
| PTC HEATER 1 | 50A | РЕЛЕ PTC 1 |
| PTC HEATER 2 | 50A | РЕЛЕ PTC 2 |
| PTC HEATER 3 | 50A | РЕЛЕ PTC 3 |
| COOLING FAN 1 | 50A | РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ 1 |
| GLOW | 80A | РЕЛЕ СВЕЧЕЙ НАКАЛА |
