В этой статье мы рассмотрим KIA Cadenza второго поколения (YG), выпускаемую с 2017 года по настоящее время. Здесь вы найдёте схемы блоков предохранителей для KIA Cadenza 2017, 2018 и 2019, получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей KIA Cadenza 2017-2019…

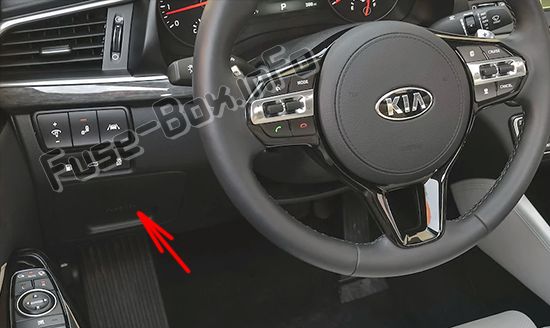

Панель приборов
Всегда устанавливайте переключатель предохранителей в положение ON перед использованием автомобиля. Если вы переведёте переключатель в положение OFF, некоторые элементы, такие как аудиосистема и цифровые часы, должны быть сброшены, а передатчик (или смарт-ключ) может работать неправильно. Когда переключатель выключен, индикатор предупреждения отобразится на панели приборов. Всегда устанавливайте переключатель предохранителей в положение ON во время движения автомобиля. Если переключатель находится в положении «OFF», индикатор предупреждения отобразится на панели приборов.
Моторный отсек
Основной предохранитель
2017, 2018, 2019
Панель приборов
Назначение предохранителей в панели приборов
| Название | Номинал (А) | Защищаемая цепь |
|---|---|---|
| MODULE 7 | 10A | Модуль двери водителя, Модуль двери пассажира |
| SPARE | 10A | Запасной |
| MODULE 3 | 10A | Переключатель стоп-сигналов, BCM (Блок управления кузовом), Переключатель спортивного режима |
| MODULE 5 | 10A | Консольный переключатель, Радар слепых зон слева/справа, BCM (Блок управления кузовом), Блок умного круиз-контроля, Переключатель на панели, Переключатель открытия топливного бака и багажника, Блок предупреждения о выходе из полосы, Модуль наклона и телескопической рулевой колонки |
| IG1 | 25A | Блок PCB (Печатная плата) |
| MDPS | 7.5A | Блок MDPS (Электроусилитель руля с мотором) |
| MODULE 6 | 10A | Переключатель кондиционера, Модуль управления кондиционером, Электрохромное зеркало, Фары слева/справа, Модуль автоуровня фар, Модуль обогрева передних сидений, Модуль вентиляции передних сидений, Модуль обогрева задних сидений, Головное устройство аудио/видео и навигации, Модуль интегрированной памяти водителя, Индикатор рычага переключения АКПП, Многозадачный разъём проверки |
| CLUSTER | 10A | Панель приборов, Head-Up Display |
| AIR BAG | 15A | Модуль SRS (Дополнительная система пассивной безопасности) |
| MULTIMEDIA 1 | 20A | IGPM (Интегрированный модуль управления питанием), Головное устройство аудио/видео и навигации |
| A/BAG IND | 7.5A | Переключатель кондиционера, Панель приборов |
| MODULE 4 | 10A | Модуль умного ключа, Модуль иммобилайзера |
| SPARE 2 | 10A | Запасной |
| A/CON | 7.5A | Переключатель кондиционера, Модуль управления кондиционером, Ионизатор, Блок соединения моторного отсека (Реле вентилятора) |
| MEMORY 1 | 10A | Head-Up Display, Панель приборов, Блок беспроводной зарядки, Аналоговые часы, BCM (Блок управления кузовом), Датчик дождя, Модуль двери водителя, Модуль электрического багажника, Модуль двери пассажира, Переключатель кондиционера, Модуль управления кондиционером, Индикатор безопасности |
| MEMORY 2 | 15A | Модуль двери водителя |
| MEMORY 3 | 10A | Модуль двери пассажира |
| START | 7.5A | Переключатель диапазона трансмиссии, ECM (Модуль управления двигателем) |
| HEATED STEERING | 15A | BCM (Блок управления кузовом) |
| MODULE 9 | 7.5A | Блок кругового обзора, Модуль обогрева задних сидений, Модуль обогрева передних сидений, Модуль вентиляции передних сидений |
| WASHER | 15A | Многофункциональный переключатель |
| INTERIOR LAMP | 10A | Лампа перчаточного ящика, Лампа для ног пассажира, Лампа для ног водителя, Лампа багажного отсека, Переключатель передней подсветки зеркала слева/справа, Лампа потолочной консоли, Лампа салона, Задние личные лампы слева/справа |
| DOOR LOCK | 20A | Реле блокировки/разблокировки дверей |
| S/HEATER (FR) | 25A | Модуль обогрева передних сидений, Модуль вентиляции передних сидений |
| SMART KEY 2 | 10A | Переключатель кнопки Start/Stop |
| BRAKE SWITCH | 10A | Переключатель стоп-сигналов, Модуль иммобилайзера, Модуль умного ключа |
| AMP | 30A | Усилитель (AMP) |
| P/WINDOW (RH) | 25A | Модуль безопасного стеклоподъёмника пассажира, Задний переключатель стеклоподъёмника справа |
| SUNROOF 1 | 20A | Блок управления люком (Стекло) |
| TRUNK | 10A | Реле багажника, Переключатель открытия топливного бака и багажника, Блок соединения моторного отсека (Реле крышки топливного бака) |
| MULTIMEDIA 2 | 10A | Передний монитор |
| POWER TRUNK | 30A | Модуль электрического багажника |
| S/HEATER (RR) | 25A | Модуль обогрева задних сидений |
| SPARE 1 | 10A | Запасной |
| P/WINDOW (LH) | 25A | Задний переключатель стеклоподъёмника слева, Модуль безопасного стеклоподъёмника водителя |
| P/SEAT (PASS) | 30A | Ручной переключатель пассажирского сиденья |
| SUNROOF 2 | 20A | Блок управления люком (Роллета) |
| POWER HANDLE | 15A | Модуль наклона и телескопической рулевой колонки |
| B/ALARM HORN | 10A | Реле сирены охранной сигнализации |
| SMART KEY 1 | 15A | Модуль умного ключа |
| MODULE 1 | 7.5A | Разъём канала данных, Переключатель аварийной сигнализации, Консольный переключатель |
| P/SEAT (DRV) | 30A | Ручной переключатель сиденья водителя, Модуль интегрированной памяти водителя |
| POWER OUTLET | 20A | Передний розетка, Задняя розетка |
| MODULE 2 | 10A | Усилитель (AMP), Блок кругового обзора, BCM (Блок управления кузовом), Модуль управления кондиционером, Аналоговые часы, Блок беспроводной зарядки, Переключатель кондиционера, Модуль умного ключа, Передний монитор, Головное устройство аудио/видео и навигации, Блок соединения моторного отсека (Реле розетки), USB-зарядное устройство |
| SPARE | 10A | Запасной |
| MODULE 8 | 7.5A | BCM (Блок управления кузовом), Модуль умного ключа |
Моторный отсек
Назначение предохранителей в моторном отсеке
| Название | Номинал (А) | Защищаемая цепь |
|---|---|---|
| МУЛЬТИ-ПРЕДОХРАНИТЕЛИ: | ||
| MDPS | 80A | Блок MDPS (Электроусилитель руля с мотором) |
| B+2 | 60A | IGPM (Интегрированный модуль управления питанием) |
| BLOWER | 50A | Реле вентилятора |
| B+3 | 50A | IGPM (Интегрированный модуль управления питанием) |
| REAR HEATED | 50A | Реле заднего обогрева |
| ABS1 | 40A | Модуль ESC (Система стабилизации) |
| IG2 | 30A | Без смарт-ключа: Реле пуска, Переключатель зажигания; Со смарт-ключом: Реле пуска |
| B+5 | 80A | WIPER1, HORN, ECU2, FUEL PUMP, Реле управления двигателем |
| B+1 | 60A | IGPM (Интегрированный модуль управления питанием) |
| COOLING FAN 2 | 60A | Реле вентилятора охлаждения 1, Реле вентилятора охлаждения 2 |
| B+4 | 50A | IGPM (Интегрированный модуль управления питанием) |
| POWER OUTLET1 | 40A | Реле розетки питания |
| IG1 | 40A | Без смарт-ключа: Переключатель зажигания; Со смарт-ключом: Переключатель зажигания 1, Реле ACC |
| ABS2 | 30A | Модуль управления ESC (Система стабилизации), Многозадачный разъём проверки |
| ПРЕДОХРАНИТЕЛИ: | ||
| TCU1 | 15A | TCM (Модуль управления трансмиссией) |
| CRUISE | 10A | Блок умного круиз-контроля |
| AMS | 10A | Датчик аккумулятора |
| DEICER | 20A | Реле переднего деайсера |
| A/CON | 10A | Модуль управления кондиционером |
| WIPER2 | 10A | BCM (Блок управления кузовом), ECM (Модуль управления двигателем) |
| HEATED MIRROR | 10A | Переключатель кондиционера, Электропривод внешних зеркал водителя/пассажира |
| ECU3 | 10A | ECM (Модуль управления двигателем) |
| POWER OUTLET2 | 20A | Передняя розетка и зажигалка |
| HORN | 20A | Реле клаксона |
| WIPER1 | 30A | Реле стеклоочистителя |
| TCU2 | 15A | TCM (Модуль управления трансмиссией), Переключатель диапазона трансмиссии |
| ABS3 | 10A | Модуль ESC (Система стабилизации) |
| POWER OUTLET3 | 20A | Не используется |
| B/UP LAMP | 10A | Электрохромное зеркало, Задняя комбинированная лампа (внутренняя) слева/справа |
| SENSOR1 | 15A | Кислородные датчики №1~№4 |
| IGN COIL | 20A | Катушки зажигания №1~№6 |
| ECU2 | 10A | ECM (Модуль управления двигателем) |
| FUEL PUMP | 20A | Реле топливного насоса |
| ECU1 | 20A | ECM (Модуль управления двигателем) |
| INJECTOR | 15A | Не используется |
| SENSOR2 | 10A | Электромагнитный клапан переменного впуска №1, №2, Электронный термостат, Электромагнитный клапан управления вентиляцией, Клапан закрытия адсорбера, Электромагнитный клапан давления масла, Электромагнитный клапан управления маслом №1~№4, Реле вентилятора охлаждения 1, Реле вентилятора охлаждения 2, Реле топливного насоса |
Назначение реле
| Название реле | Тип |
|---|---|
| Blower Relay | MINI |
| Cooling Fan1 Relay | MINI |
| Cooling Fan2 Relay | MINI |
| Power Outlet Relay | MICRO |
| Start Relay | MICRO |
| Front Deicer Relay | MICRO |
| Fuel Filler Relay | MICRO |
| Rear Heated Relay | MINI |
Основной предохранитель (Крышка клеммы аккумулятора)
