В этой статье мы рассмотрим Kia Carnival четвертого поколения (KA4), доступный с 2021 года по настоящее время. Здесь вы найдете схемы блоков предохранителей для Kia Carnival 2021, 2022 и 2023, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Kia Carnival 2021-2023…
Блок предохранителей в салоне

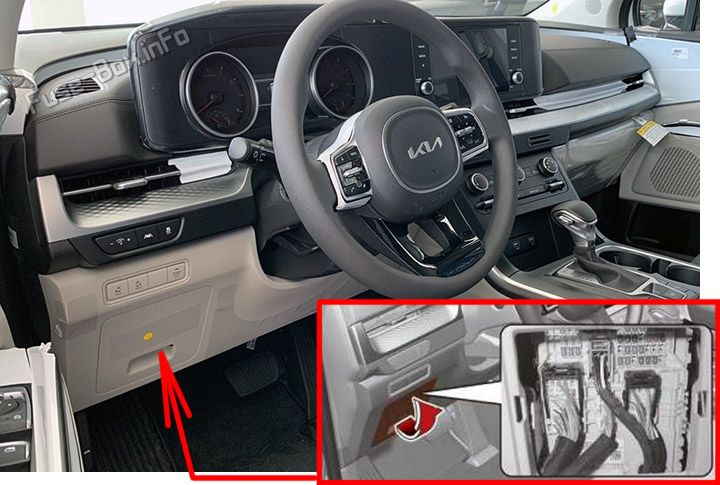

Блок предохранителей расположен в панели на стороне водителя. Откройте крышку панели предохранителей.
Блок предохранителей в моторном отсеке
Блок предохранителей расположен в моторном отсеке рядом с аккумулятором. Снимите крышку панели предохранителей, нажав на фиксатор и потянув крышку вверх.
Схема блока предохранителей на стороне водителя
вер.1
вер.2
Назначение предохранителей в блоке предохранителей панели приборов (2021-2022)
| № | А | Защищаемая цепь |
|---|---|---|
| SUNROOF 1 | 25A | Мотор переднего люка |
| AMP | 30A | BOSE AMP (Усилитель) |
| S/HEATER (REAR LH) | 20A | Модуль управления вентиляцией воздуха второго сиденья слева, Модуль управления подогревом второго сиденья |
| P/SEAT (DRV) | 30A | Модуль управления IMS водителя (интегрированная система памяти), Переключатель электропривода сиденья водителя |
| P/WINDOW (LH) | 25A | Модуль безопасного электростеклоподъемника водителя, Переключатель заднего электростеклоподъемника слева, Модуль безопасного заднего электростеклоподъемника слева |
| P/SEAT (PASS) | 30A | Модуль прохода пассажира, Переключатель электропривода сиденья пассажира |
| S/HEATER (FRT) | 20A | Модуль управления вентиляцией воздуха передних сидений, Модуль управления подогревом передних сидений |
| SUNROOF 2 | 25A | Мотор заднего люка |
| P/SEAT (REAR RH) | 30A | Модуль расслабления второго сиденья справа |
| P/WINDOW (RH) | 25A | Переключатель электростеклоподъемника пассажира, Модуль безопасного электростеклоподъемника пассажира, Переключатель заднего электростеклоподъемника справа, Модуль безопасного заднего электростеклоподъемника справа |
| TAILGATE OPEN | 15A | Реле открытия задней двери |
| P/SEAT (REAR LH) | 30A | Модуль расслабления второго сиденья слева |
| DOOR LOCK | 20A | Реле блокировки дверей, Реле разблокировки дверей, FUEL FILLER OPENER |
| MULTIMEDIA 1 | 25A | Аудио, Головное устройство аудио/видео и навигации, Предохранитель — MULTIMEDIA2 |
| S/HEAT (REAR RH) | 20A | Модуль управления подогревом второго сиденья, Модуль управления вентиляцией воздуха второго сиденья справа |
| MEMORY | 10A | Модуль управления передним/задним кондиционером, Панель управления передним кондиционером, Панель приборов, Монитор мультимедиа задних сидений слева/справа, Зеркала заднего вида водителя/пассажира с электроприводом, Модуль управления IMS водителя (интегрированная система памяти), Модуль электропривода задней двери, Датчики оповещения о задних пассажирах (ROA) #1 /#2 |
| START | 10A | Без смарт-ключа: Выключатель зажигания |
| USB CHARGER | 15A | Зарядное устройство USB в багажнике слева, Блок зарядного устройства USB в багажнике, Разъем USB сиденья водителя, Разъем USB сиденья пассажира |
| MODULE 3 | 7.5A | IBU (интегрированный блок управления кузовом), Блок ADAS, Камера предупреждения о выходе из полосы (LDW), Переключатели на панели, Переключатель электронного стояночного тормоза, Переключатели передней верхней консоли, Индикатор рычага переключения АКПП, Радар задней части слева/справа |
| AIR BAG1 | 15A | Модуль управления SRS (дополнительная система пассивной безопасности) (IG1), Датчик обнаружения пассажира |
| WASHER | 15A | Многофункциональный переключатель (IG2) |
| MODULE 1 | 10A | IBU (интегрированный блок управления кузовом), Аудио, Головное устройство аудио/видео и навигации, Клавиатура, Блок ADAS, Розетки питания передней полки слева/справа, AMP (усилитель) (BOSE), Монитор мультимедиа задних сидений слева/справа |
| MODULE 9 | 10A | Разъем диагностической связи, Переключатель аварийной сигнализации, Переключатели на панели, Рычаг переключения АКПП, Нижние переключатели на панели, Модуль двери водителя, Модуль расслабления второго сиденья слева/справа, Внешние ручки дверей водителя/пассажира, Антенны внешних ручек дверей водителя/пассажира |
| IBU 1 | 7.5A | IBU (интегрированный блок управления кузовом) (IG1) |
| MODULE 2 | 7.5A | Переключатель стоп-сигнала |
| REAR A/C | 10A | Модуль управления задним кондиционером, Блок соединений E/R (реле BLOWER RR) |
| A/BAG IND | 7.5A | Панель приборов, AIR BAG (индикаторная лампа) |
| MODULE 8 | 7.5A | Модуль инвертора АС, Инвертор АС (задний/багажник), Блок соединений E/R (реле W/S Heated Glass 1/2), Модуль управления вентиляцией воздуха передних сидений, Модуль управления вентиляцией воздуха второго сиденья слева/справа, Модуль управления подогревом второго сиденья, Модуль расслабления второго сиденья слева/справа |
| IBU2 | 15A | IBU (интегрированный блок управления кузовом) (B+) |
| E-SHIFTER | 10A | С SBW: Переключатель электронного рычага переключения АКПП |
| MODULE 5 | 10A | Индикатор верхней консоли |
| A/C | 7.5A | Модуль управления передним кондиционером, Панель управления передним кондиционером |
| AIR BAG 2 | 10A | Модуль управления SRS (дополнительная система пассивной безопасности) (B+) |
| CLUSTER | 7.5A | Панель приборов (IG1) |
| M0DULE 4 | 10A | Разъем диагностической связи, Аудио, Головное устройство аудио/видео и навигации, Клавиатура, Беспроводная зарядка, Электрохромное зеркало, Модуль управления передним/задним кондиционером, Панель управления передним кондиционером, Переключатели задних электростеклоподъемников слева/справа, Верхняя консоль справа, Переключатели безопасных задних электростеклоподъемников слева/справа, Модуль управления IMS водителя (интегрированная система памяти), Модуль расслабления второго сиденья слева/справа, Модуль управления подогревом передних сидений, Модуль управления вентиляцией воздуха передних сидений, Модуль управления подогревом второго сиденья, Модуль управления вентиляцией воздуха второго сиденья слева/справа |
| MODULE 7 | 7.5A | IBU (интегрированный блок управления кузовом) (IG2) |
| BRAKE SWITCH | 7.5A | IBU (интегрированный блок управления кузовом), Переключатель стоп-сигнала |
| MDPS | 7.5A | Блок MDPS (MDPS (электроусилитель руля с мотором) — то же, что и EPS (электроусилитель руля)). |
| MULTIMEDIA 2 | 10A | Без BOSE AMP: Головное устройство аудио/видео и навигации |
Схема блока предохранителей в моторном отсеке
Назначение предохранителей в блоке предохранителей моторного отсека (2021-2022)
| № | А | Защищаемая цепь |
|---|---|---|
| COOLING FAN | 80A | Мотор вентилятора охлаждения |
| W/S HEATED GLASS 1 | 50A | Реле обогрева лобового стекла 1 |
| B+4 | 50A | Блок соединений ICU (Предохранитель — SUNROOF 1, AMP, P/WINDOW (RH), S/HEATER (FRT), P/SEAT (REAR LH)) |
| W/S HEATED GLASS 2 | 50A | Реле обогрева лобового стекла 2 |
| B+5 | 50A | Блок соединений ICU (Предохранитель — SUNROOF2, P/WINDOW (LH), S/HEATER (REAR LH), P/SEAT (DRV), P/SEAT (PASS), P/SEAT (REAR RH)) |
| PSD 2 | 40A | Модуль раздвижной двери |
| ESC 1 | 40A | Модуль ESC (система стабилизации) |
| POWER TAILGATE | 30A | Модуль электропривода задней двери |
| MDPS | 100A | Блок MDPS (электроусилитель руля с мотором — то же, что и EPS). |
| B+6 | 60A | Блок PCB (Реле управления двигателем, Реле включения стеклоочистителя, Предохранитель — IG1, IG2, HORN B/ALARM HORN ECU 1, A/C2 |
| ESC 2 | 60A | Модуль ESC (система стабилизации) |
| POWER OUTLET 1 | 40A | Реле розетки питания |
| PSD 1 | 40A | Модуль раздвижной двери |
| E-SHIFTER 1 | 30A | С SBW: SCU (блок управления переключением по проводу) |
| REAR HEATED | 40A | Реле заднего обогрева |
| BLOWER RR | 40A | Реле вентилятора заднего обдува |
| B+3 | 50A | Блок соединений ICU (IPS3/IPS4/IPS6/IPS7/IPS8) |
| BLOWER FRT | 40A | Реле вентилятора переднего обдува |
| B+2 | 50A | Блок соединений ICU (IPS 1 /IPS2/IPS5/IPS9/IPS10) |
| B+1 | 40A | Блок соединений ICU (Реле удержания долгосрочной нагрузки, Предохранитель — AIR BAG2, START, MODULE9, TAILGATE OPEN, IBU2, BRAKE SWITCH, DOOR LOCK, S/HEATER (REAR RH)) |
| INVERTER | 40A | Модуль инвертора АС |
| TRAILER | 30A | Разъем прицепа |
| FUEL PUMP | 20A | Реле топливного насоса |
| E-SHIFTER 2 | 10A | С SBW: SCU (блок управления переключением по проводу), Переключатель электронного рычага переключения АКПП |
| POWER OUTLET 4 | 20A | Задняя розетка питания |
| POWER OUTLET 3 | 20A | Передняя розетка питания |
| TCU2 | 15A | TCM (модуль управления трансмиссией) |
| DOOR LOCK RR LH | 10A | Блок PCB (Реле блокировки/разблокировки задней двери слева) |
| AMS | 10A | Датчик аккумулятора |
| TCU 1 | 15A | TCM (модуль управления трансмиссией) |
| REAR A/C | 10A | Модуль управления задним кондиционером |
| W/S HEATED GLASS 3 | 10A | Модуль управления передним кондиционером, Панель управления передним кондиционером |
| HEATED MIRROR | 10A | Зеркала заднего вида водителя/пассажира с электроприводом, Модуль управления передним кондиционером, Панель управления передним кондиционером |
| A/C 1 | 10A | Модуль управления передним кондиционером |
| IG1 | 40A | Реле IG1, Реле ACC |
| IG2 | 40A | Реле IG2, Блок соединений E/R (Реле START 1) |
| WIPER FRT 2 | 7.5A | IBU (интегрированный блок управления кузовом), ECM (модуль управления двигателем) |
| SENSOR 6 | 20A | ECM (модуль управления двигателем) |
| SENSOR 1 | 20A | Катушки зажигания #1 /#2/#3/#4/#5/#6 |
| SENSOR 8 | 10A | Не используется |
| ECU 2 | 10A | ECM (модуль управления двигателем) |
| SENSOR 5 | 10A | Блок соединений E/R (Реле топливного насоса) |
| MODULE | 7.5A | Передний радар |
| SENSOR 9 | 20A | ECM (модуль управления двигателем) |
| SENSOR 3 | 20A | ECM (модуль управления двигателем) |
| SENSOR 2 | 15A | Кислородный датчик #3 |
| WIPER FRT 1 | 30A | Реле переднего стеклоочистителя (низкая скорость), Мотор переднего стеклоочистителя |
| WIPER RR | 15A | Реле заднего стеклоочистителя, Мотор заднего стеклоочистителя |
| HORN | 15A | Реле сигнала |
| A/C2 | 10A | Реле компрессора кондиционера |
| B/ALARM HORN | 15A | Реле сирены охранной сигнализации |
| E-SHIFTER 3 | 7.5A | С SBW: SCU (блок управления переключением по проводу) |
| TCU 3 | 10A | TCM (модуль управления трансмиссией) |
| SENSOR 4 | 10A | Реле компрессора кондиционера, Мотор вентилятора охлаждения, Кислородные датчики #1 /#2/#4, Электромагнитный клапан управления продувкой, Клапан закрытия адсорбера, Электромагнитный клапан регулируемого масляного насоса, Электромагнитный клапан регулируемого впускного коллектора, Электромагнитные клапаны управления маслом #1 / #2/#3/#4 (впуск/выпуск) |
| SENSOR 7 | 15A | Форсунки #1 /#2/#3/#4/#5/#6 (MPI) |
| ECU 1 | 15A | ECM (модуль управления двигателем) |
| ESC 3 | 7.5A | Модуль ESC (система стабилизации) |
| POWER OUTLET 2 | 20A | Розетка питания в багажнике |
