В этой статье мы рассмотрим KIA Bongo четвертого поколения (также известный как – Frontier, K2500, 2700), выпускавшийся с 2005 года по настоящее время. Здесь вы найдете схемы блоков предохранителей для KIA Bongo 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017, получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей KIA K2500 / 2700 / Bongo / Frontier 2005-2018

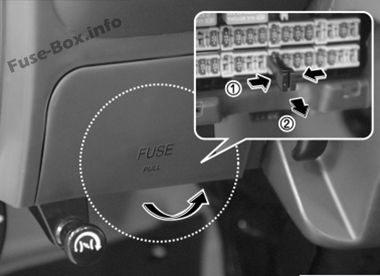

В этом автомобиле有两个 блока предохранителей: один расположен в нише под приборной панелью со стороны водителя, другой – на раме со стороны водителя.
Панель приборов
Автомобили с левым рулем
Автомобили с правым рулем
Основной блок предохранителей
Автомобили с левым рулем: Основной блок предохранителей расположен между передним и задним колесами со стороны водителя.
Автомобили с правым рулем: Блок предохранителей и реле расположен между передним и задним колесами со стороны пассажира.
На крышках блоков предохранителей вы можете найти этикетку с описанием названия предохранителя и его номинала.
2005, 2006, 2007
Панель приборов
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| MEMORY | 15A | Предохранитель памяти |
| STARTER | 10A | Стартер |
| B/UP LAMP | 10A | Задний ход лампа |
| ENG | 15A (2.5L) / 10A (2.7L, 3.0L) | Блок управления двигателем |
| CLUSTER | 10A | Приборная панель |
| T/SIG | 10A | Поворотник |
| HEATER CONTROL | 10A | Блок управления отопителем |
| MODULE | 10A | ETACS |
| FUEL HEATER | 15A | Блок управления нагревателем |
| WIPER | 15A | Стеклоочиститель |
| CIGAR LIGHTER | 15A | Прикуриватель |
| ACC | 10A | Аксессуары |
| HLLD | 10A | Устройство выравнивания фар (если имеется в наличии) |
| DOOR LOCK | 20A | Центральный замок дверей (если имеется в наличии) |
| STOP LAMP | 10A | Стоп-сигнал |
| HORN | 10A | Гудок |
| REAR FOG | 15A | Задний противотуманный фонарь (если имеется в наличии) |
| FOG LAMP | 15A | Передний противотуманный фонарь (если имеется в наличии) |
| HAZARD | 15A | Аварийная сигнализация |
| KEY ILLUMI | 10A | Подсветка замка зажигания (если имеется в наличии) |
| ILLUMI | 10A | Подсветка |
| TAIL LAMP | 10A | Задний фонарь |
Основной блок предохранителей
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| SPARE | 25A | Запасной предохранитель |
| SPARE | 15A | Запасной предохранитель |
| SPARE | 10A | Запасной предохранитель |
| BTN1 | 30A | Реле задних фонарей |
| BLOWER | 30A | Вентилятор отопителя |
| COND | 20A | Реле вентилятора конденсера (если имеется в наличии) |
| IC FAN | 20A (2.5L) / — (2.7L, 3.0L) | Вентилятор интеркулера (если имеется в наличии) |
| RR HTD | 20A | Задний стеклоочиститель (если имеется в наличии) |
| IGN2 | 30A | Зажигание |
| MAIN | 100A | Основной предохранитель |
| IGN1 | 30A | Зажигание |
| BTN2 | 30A | Основное реле |
| ALT | 10A | Альтернатор (если имеется в наличии) |
| A/CON | 10A | Кондиционер воздуха (если имеется в наличии) |
| ECU | 15A | Блок управления двигателем (если имеется в наличии) |
| P/W(REAR) | 25A | Заднее электрическое стекло (если имеется в наличии) |
| P/W(FRT) | 25A | Переднее электрическое стекло (если имеется в наличии) |
| H/LP(RH) | 15A | Фара (правая) |
| H/LP(LH) | 15A | Фара (левая) |
| GLOW HTR | 60A | Реле свечей накала |
2008, 2009, 2010, 2011
Панель приборов
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| MEMORY | 15A | Предохранитель памяти |
| STARTER | 10A | Стартер |
| B/UP LAMP | 10A | Задний ход лампа |
| ENG | 10A (2.5L, 2.9L) / 15A (2.7L, 3.0L) | Блок управления двигателем |
| CLUSTER | 10A | Приборная панель |
| T/SIG | 10A | Поворотник |
| HEATER CONTROL | 10A | Блок управления отопителем |
| MODULE | 10A | ETACS |
| FUEL HEATER | 15A | Блок управления нагревателем |
| WIPER | 15A | Стеклоочиститель |
| CIGAR LIGHTER | 15A | Прикуриватель |
| ACC | 10A | Аксессуары |
| HLLD | 10A | Устройство выравнивания фар (если имеется в наличии) |
| DOOR LOCK | 20A | Центральный замок дверей (если имеется в наличии) |
| STOP LAMP | 10A | Стоп-сигнал |
| HORN | 10A | Гудок |
| REAR FOG | 10A | Задний противотуманный фонарь (если имеется в наличии) |
| FOG LAMP | 15A | Передний противотуманный фонарь (если имеется в наличии) |
| HAZARD | 15A | Аварийная сигнализация |
| KEY ILLUMI | 10A | Подсветка замка зажигания (если имеется в наличии) |
| ILLUMI | 10A | Подсветка |
| TAIL LAMP | 10A | Задний фонарь |
Основной блок предохранителей
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| SPARE | 25A | Запасной предохранитель |
| SPARE | 15A | Запасной предохранитель |
| SPARE | 10A | Запасной предохранитель |
| BTN1 | 30A | Реле задних фонарей |
| BLOWER | 30A | Вентилятор отопителя |
| COND | 20A | Реле вентилятора конденсера (если имеется в наличии) |
| l/C FAN | 20A (2.5L) / — (2.7L, 2.9L, 3.0L) | Вентилятор интеркулера (если имеется в наличии) |
| RR HTD | 20A | Задний стеклоочиститель (если имеется в наличии) |
| IGN2 | 30A | Зажигание |
| MAIN FUSE | 100A | Основной предохранитель |
| IGN1 | 30A | Зажигание |
| BTN2 | 30A | Основное реле |
| ALT | 10A | Альтернатор (если имеется в наличии) |
| A/CON | 10A | Кондиционер воздуха (если имеется в наличии) |
| ECU | 15A | Блок управления двигателем (если имеется в наличии) |
| P/WIN (REAR) | 25A | Заднее электрическое стекло (если имеется в наличии) |
| P/WIN (FR) | 25A | Переднее электрическое стекло (если имеется в наличии) |
| H/LP(RH) | 15A | Фара (правая) |
| H/LP(LH) | 15A | Фара (левая) |
| GLOW | 60A | Реле свечей накала |
2013, 2014
Панель приборов
| Название | Номинал (А) | Защищаемый компонент |
|---|---|---|
| POWER CONNECTOR (MEMORY) | 15A | Приборная панель, Модуль управления отопителем, ETACM, Передняя лампа салона, Центральная лампа салона (4-дверный), Выключатель предупреждения о двери |
| START | 10A | ECM, Реле стартера |
| A/BAG IND | 10A | Приборная панель |
| A/BAG | 15A | Модуль управления SRS |
| B/UP LP | 10A | Выключатель лампы заднего хода, Зуммер задней парковки |
| IG 1 | 15A | ECM, Датчик предупреждения топливного фильтра, Датчик скорости автомобиля, Модуль управления ABS, Датчик воздушного потока, Топливный насос, Альтернатор |
| CLUSTER | 10A | ETACM, Приборная панель, Резистор альтернатора |
| T/SIG | 10A | Выключатель аварийной сигнализации |
| A/CON | 10A | Реле вентилятора, Модуль управления отопителем |
| MODULE | 10A | Реле передних/задних противотуманных фар |
| FUEL HTR | 10A | Реле нагревателя топлива |
| WIPER | 20A | Мотор стеклоочистителя, Многофункциональный выключатель (стеклоочиститель) |
| HLLD | 10A | Выключатель выравнивания фар, Актуатор выравнивания фар LH/RH |
| CIGAR LIGHTER | 15A | Прикуриватель |
| ACC | 10A | Аудиосистема |
| DR LOCK | 20A | Блок реле ICM (реле блокировки/разблокировки двери) |
| STOP LAMP | 10A | Реле стоп-сигнала, Разъем для диагностики |
| HORN | 10A | Реле гудка |
| FOG LP RR | 10A | Реле задних противотуманных фар |
| FOG LP FRT | 15A | Реле передних противотуманных фар |
| LUMBAR SUPPORT | 15A | Выключатель поддержки поясницы водителя |
| DRL | 10A | Модуль управления DRL |
| HAZARD | 15A | Выключатель аварийной сигнализации, Блок реле ICM (реле аварийной сигнализации) |
| KEY ILLUMI | 10A | Выключатель предупреждения о двери |
| AUDIO | 15A | Аудиосистема |
| TAIL LAMP (LH) | 10A | Модуль управления отопителем, Аудиосистема, Приборная панель, Многофункциональный выключатель, Выключатель аварийной сигнализации, Основной/пассажирский выключатель электрического стекла, Задний комбинированный фонарь LH, Выключатель выравнивания фар, AUX и USB-разъем, Позиционный фонарь LH, Выключатель заднего дефростера |
| TAIL LAMP (RH) | 10A | Лампа номерного знака, Задний комбинированный фонарь RH, Позиционный фонарь RH |
| H/LAMP (LH) | 15A | Фара LH |
| H/LAMP (RH) | 15A | Фара RH, Приборная панель |
Основной блок предохранителей (2.5L)
| Название | Номинал (А) | Защищаемый компонент |
|---|---|---|
| ПЛАВКИЙ ПРОВОД: | ||
| MAIN | 100A | Альтернатор |
| B+ 1 | 40A | Реле электрического стекла, Блок соединения I/P (предохранитель — DRL, HAZARD) |
| BLOWER | 30A | Реле вентилятора |
| C/FAN | 30A | Реле C/FAN |
| FUEL HTR | 30A | Реле нагревателя топлива |
| IG 2 | 40A | Выключатель зажигания |
| I/C FAN | 20A | Реле вентилятора интеркулера |
| IG 1 | 40A | Выключатель зажигания, Реле стартера |
| B+2 | 40A | Блок соединения I/P (реле задних фонарей, Предохранитель — TAIL LAMP (LH/RH), LUMBAR SUPPORT, HORN, FOG LP FRT/RR, DR LOCK, STOP LAMP) |
| ABS 1 | 30A | Модуль управления ABS |
| ABS 2 | 30A | Модуль управления ABS |
| GLOW | 60A | Реле свечей накала |
| ECU | 30A | Основное реле |
| ПРЕДОХРАНИТЕЛЬ: | ||
| A/CON | 10A | Реле кондиционера |
| ECU 1 | 15A | Реле вентилятора интеркулера, Реле кондиционера, Реле C/FAN, ECM, Соленоид WGT, Выключатель стоп-сигнала, Реле свечей накала, Модуль иммобилайзера |
| P/WDW (FR) | 25A | Основной/пассажирский выключатель электрического стекла |
Основной блок предохранителей (2.7L/3.0L)
| Название | Номинал (А) | Защищаемый компонент |
|---|---|---|
| ПЛАВКИЙ ПРОВОД: | ||
| MAIN | 100A | Альтернатор |
| BTN 1 | 30A | Реле электрического стекла, Блок соединения I/P (Предохранитель — KEY ILLUMI, HAZARD) |
| BLOWER | 30A | Реле вентилятора |
| COND | 20A | Реле COND |
| RR HTD | 20A | Реле RR HTD |
| IGN 2 | 30A | Выключатель зажигания |
| IGN 1 | 30A | Выключатель зажигания, Реле стартера |
| BTN 2 | 30A | Блок соединения I/P (реле задних фонарей, Предохранитель — TAIL LAMP (LH/RH), LUMBAR SUPPORT, HORN, FOG LP FRT/RR, DR LOCK, STOP LAMP) |
| GLOW HTR | 60A | Реле свечей накала |
| ПРЕДОХРАНИТЕЛЬ: | ||
| A/CON | 10A | Реле кондиционера |
| P/WDW (FR) | 25A | Основной/пассажирский выключатель электрического стекла |
2015
Панель приборов
Назначение предохранителей в панели приборов (2015)
Основной блок предохранителей
Назначение предохранителей в основном блоке предохранителей (2.5L) (2015)
Назначение предохранителей в основном блоке предохранителей (2.7L / 3.0L) (2015)
2017
Панель приборов
Назначение предохранителей в панели приборов (2.5L / 2.4L LPG) (2017)
Назначение предохранителей в панели приборов (2.7L / 3.0L) (2017)
Основной блок предохранителей
Назначение предохранителей в основном блоке предохранителей (2.5L / 2.4L LPG) (2017)
Назначение предохранителей в основном блоке предохранителей (2.7L / 3.0L) (2017)
