В этой статье рассматривается KIA Sedona первого поколения, выпускавшаяся с 2002 по 2005 год. Здесь вы найдёте схемы блоков предохранителей KIA Sedona 2002, 2003, 2004 и 2005, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей KIA Sedona / Carnival 2002-2005

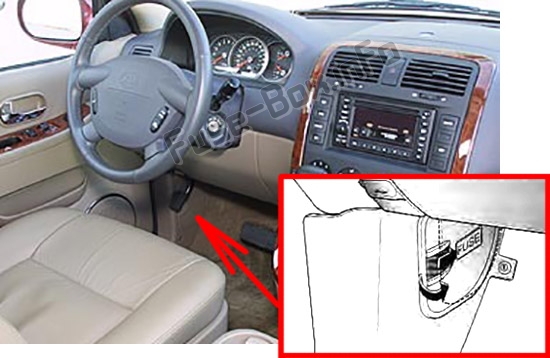

Пассажирский отсек
Блок предохранителей расположен за крышкой под приборной панелью.
Моторный отсек
Пассажирский отсек
Назначение предохранителей в пассажирском отсеке
| Описание | НОМИНАЛ ТОКА | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|
| 1. W/SHD | 15 A | Дефростер |
| 2. S/ROOF | 20 A | Солнцезащитный люк |
| 3. SRART | 10 A | Система запуска. PCM, ACC |
| 4. HAZARD | 15 A | Блок-клипса поворотников и аварийной сигнализации |
| 5. P/SCK(FRT) | 20 A | Передняя розетка питания |
| 6. CIGAR | 20 A | Прикуриватель |
| 7. OBD-II | 10 A | Диагностический разъём |
| 8. WIPER (FRT) | 20 A | Стеклоочиститель и омыватель, Фары, Передний обогреватель и кондиционер. Система охлаждения. Дефростер |
| 9. P/SCK (RR) | 30 A | Задняя розетка питания |
| 10. | — | — |
| 11. WPER(RR) | 10 A | Омыватель и стеклоочиститель, ETWS, Обогреватель и кондиционер, Бортовой компьютер, Солнцезащитный люк |
| 12. ACC | 10 A | Электропривод зеркал, Розетка прикуривателя, Часы, Бесключевой доступ, Аудиосистема |
| 13. F/FOG | 15 A | Передний противотуманный фонарь |
| 14. AT | 15 A | PCM (Система управления силовой установкой) |
| 15. | — | |
| 16. ROOM LAMP | 10 A | Приборная панель. ETWIS, Фары, DRL, Бесключевой доступ. Наружное освещение, Фонари в салоне, Часы |
| 17. | — | . |
| 18. | — | — |
| 19. STOP LAMP | 20 A | Стоп-сигнал |
| 20. TURN LAMP | 10 A | Блок-клипса поворотников и аварийной сигнализации |
| 21. A/BAG | 10 A | Подушка безопасности |
| 22. METER | 10 A | PCM, ACC, Бортовой компьютер, Стоп-сигнал, DRL, ETWS. Приборная панель. Передний обогреватель и кондиционер |
| 23. | — | — |
| 24. ENGINE | 10 A | PCM. Охлаждение, Датчик скорости, Диагностический разъём, ACC, Приборная панель, ABS |
Моторный отсек
Назначение предохранителей в моторном отсеке
| Описание | НОМИНАЛ ТОКА | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|
| HORN | 20 A | Гудок |
| ABS2 | 30 A | ABS |
| P/TRN | 10 A | PCM, Главное реле |
| INJECTOR | 15 A | PCM |
| AUDIO | 15 A | Аудиосистема |
| HEAD (HI) | 15 A | Фары |
| ILLUMI | 10 A | Подсветка замка зажигания |
| O2 (DN) | 15 A | PCM |
| HEAD (LO) | 15 A | Фары |
| EXT | 1G A | DRL, Фонари номерного знака, Задние фонари, Габаритные огни, Поворотники |
| P/W (LH) | 25 A | Электростеклоподъёмники |
| O2 (UP) | 15 A | PCM |
| DEF | 25 A | Дефростер |
| FUEL | 15 A | Реле топливного насоса |
| P/W (RH) | 25 A | Электростеклоподъёмники |
| ECU | 10 A | PCM, Охлаждение |
| Memory | 10 A | Передний обогреватель и кондиционер, Etwis, Система бесключевого доступа |
| IGN 2 | 30 A | Замок зажигания |
| BTN 3 | 30 A | Блок-клипса поворотников и аварийной сигнализации, Центральный замок |
| ABS 1 | 30 A | ABS |
| R.HTR | 30 A | Задний обогреватель и кондиционер |
| C/FAN 1 | 40 A | Система охлаждения |
| F/BLW | 30 A | Передний обогреватель и кондиционер |
| C/FAN 2 | 30 A | Система охлаждения |
| BTN 1 | 40 A | Прикуриватель. Розетка питания |
| IGN 1 | 30 A | Замок зажигания |
| BTN 2 | 40 A | Электропривод сиденья, PCM |
