В этой статье мы рассматриваем KIA Sedona второго поколения, выпускавшуюся с 2006 по 2014 год. Здесь вы найдете схемы блоков предохранителей для KIA Sedona 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (схема предохранителей) и реле.
Схема предохранителей KIA Sedona / Carnival 2006-2014
Панель приборов

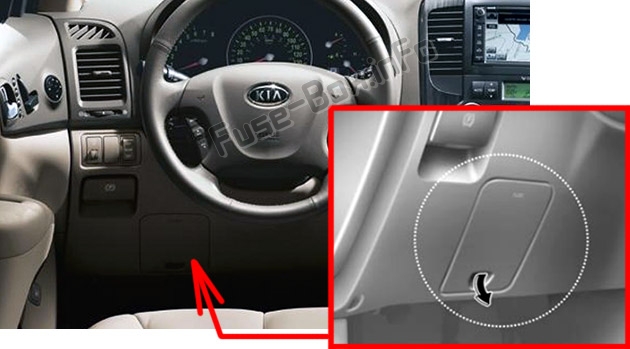

Блок предохранителей расположен за крышкой под рулевым колесом.
Моторный отсек
Основной предохранитель
Панель предохранителей в багажном отсеке
На крышках панелей предохранителей/реле вы можете найти этикетку с описанием названия и номинала предохранителей/реле. Не все описания панелей предохранителей в этом руководстве могут быть применимы к вашему автомобилю.
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| AUDIO | 15A | Аудиосистема, Подножная лампа |
| MEMORY | 7.5A | Модуль климат-контроля, Часы, Комбинация приборов, Бортовой компьютер, Модуль передней зоны, Модуль раздвижной двери с электроприводом, Модуль электропривода задней двери, Модуль двери водителя, Модуль двери переднего пассажира, Модуль сиденья водителя с электроприводом, Блок системы памяти положения водителя |
| VRS | 10A | Модуль системы переменного хода рейки, Кнопка управления системой переменного хода рейки |
| IG2-1 | 7.5A | Модуль управления кондиционером, Многофункциональный переключатель, Внутренняя релейная коробка, Зеркало ECM, Датчик дождя, Подогрев сидений |
| IG2-2 | 7.5A | Кнопка заднего климат-контроля, Модуль передней зоны, Модуль раздвижной двери с электроприводом, Модуль электропривода задней двери, Модуль двери водителя, Модуль двери переднего пассажира, Модуль сиденья водителя с электроприводом, Блок системы памяти положения водителя |
| OBD-II | 7.5A | OBD-II, Диагностический разъем |
| ROOM | 7.5A | Зеркало заднего вида, Карта освещения, Потолочная консоль, Выключатель лампы освещения салона, Модуль климат-контроля, Homelink |
| K/LOCK | 7.5A | Соленоид блокировки ключа |
| ILLUMI | 7.5A | Подсветка панели приборов |
| AMP | 25A | Усилитель |
| SEAT WARMER | 20A | Внутренняя релейная коробка (Подогрев сидений) |
| SUNROOF | 25A | Модуль люка в крыше |
| DDM | 30A | Модуль двери водителя |
| TPMS | 7.5A | Система контроля давления в шинах |
| PEDAL | 15A | Реле регулируемой педали (только без системы памяти положения водителя) |
| P/OUTLET 1 | 15A | Розетка питания (передняя) |
| PASS P/SEAT | 20A | Модуль сиденья переднего пассажира с электроприводом |
| DRV P/SEAT | 30A | Модуль сиденья водителя с электроприводом |
| ADM | 30A | Модуль двери переднего пассажира |
| ACC | 7.5A | Аудиосистема, Часы, Переключатель управления и складывания наружных зеркал заднего вида |
| P/OUTLET 2 | 15A | Зажигалка, Розетка питания |
| START | 7.5A | Реле запуска |
| AIRBAG IND | 7.5A | Комбинация приборов |
| ENG | 7.5A | Переключатель рычага АКПП, Датчик скорости автомобиля, Переключатель ингибитора, Модуль управления трансмиссией, Датчик входной скорости, Датчик выходной скорости, Переключатель лампы заднего хода, Фильтр топлива |
| IG1 | 7.5A | Бортовой компьютер, Звуковой сигнал (система заднего хода), Комбинация приборов, Переключатель ESC, Датчик температуры окружающей среды, Генератор |
| ABS | 7.5A | Модуль управления ABS, Модуль управления ESC, Датчик угловой скорости поворота, Датчик угла поворота рулевого колеса |
| AIRBAG | 15A | Модуль управления подушками безопасности |
| ALTERNATOR | — | Реле генератора |
| SHUNT | — | Шунтирующий разъем |
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| FRT/RR WASHER | 10A | Реле мотор-омывателя переднего стекла, Реле мотор-омывателя заднего стекла |
| IG 2 | 7.5A | Фильтр топлива |
| STOP LAMP | 20A | Лампа стоп-сигнала, Высокорасположенная лампа стоп-сигнала |
| FUEL HEATER | 20A | Нагреватель фильтра топлива |
| KEY SW 1 | 25A | Модуль панели приборов |
| STOP SIGNAL | 7.5A | TCU, PCU/ECU, Блок ABS/ESC |
| NO COMP | 7.5A | Реле компрессора кондиционера |
| ATM | 15A | Соленоид АКПП |
| FRT DEICER | 15A | Передний дефорстер |
| HORN | 15A | Реле звукового сигнала |
| ECU 1 | 10A | PCU/ECU, Реле компрессора А/С, Датчик массового расхода воздуха, Блок иммобилайзера |
| O2 DN | 10A | Кислородный датчик (RL, RR) |
| ECU 2 | 15A | PCU/ECU, Клапан управления маслом 1/2, Клапан переменного впускного коллектора 1/2, Клапан продувки адсорбера, Клапан закрытия адсорбера, Реле широтно-импульсной модуляции |
| O2 UP | 10A | Кислородный датчик (FL, FR) |
| IGN COIL | 20A | Катушка зажигания 1/2/3/4/5/6, Конденсатор |
| INJECTOR | 15A | PCU/ECU, Форсунка 1/2/3/4/5/6, Реле свечей накаливания 1/2, Клапан впускного коллектора, Клапан EGR, Реле вентилятора охлаждения, Датчик потока воздуха, Клапан дроссельной заслонки |
| P/TRAIN | 7.5A | Реле охранной сигнализации, Главное реле, TCM, Генератор, ECM, Форсунка 15A, ECU 2 15A, ECU 1 10A, Реле компрессора кондиционера, Клапан дозирования впуска, Клапан EGR, Датчик потока воздуха, Дизельный блок, Модуль иммобилайзера |
| FUEL PUMP | 15A | Мотор топливного насоса |
| SP | 7.5A | Запасной предохранитель |
| SP | 10A | Запасной предохранитель |
| SP | 15A | Запасной предохранитель |
| SP | 20A | Запасной предохранитель |
| SP | 25A | Запасной предохранитель |
| ABS 1 | 40A | Модуль управления ABS, Модуль управления ESC |
| ABS 2 | 20A | Модуль управления ABS, Модуль управления ESC |
| FRT WIPER | 30A | Реле включения переднего стеклоочистителя |
| KEY SW 2 | 30A | Реле запуска, Нагрузка IG2 (Система переменного хода рейки, Зеркало ECM, Датчик дождя, Подогрев сидений) |
| RAM 1 | 50A | Модуль задней зоны |
| RAM 2 | 50A | Модуль задней зоны |
| RAM 3 | 50A | Модуль задней зоны |
| IPM 1 | 50A | Модуль панели приборов |
| IPM 2 | 50A | Модуль панели приборов |
| IPM 3 | 50A | Модуль панели приборов |
| FRT BLOWER | 40A | Внутренняя релейная коробка (Реле переднего вентилятора) |
| RR BLOWER | 30A | Внутренняя релейная коробка (Реле заднего вентилятора) |
| IG 2 RELAY | — | Реле зажигания |
| A/C COMP RELAY | — | Реле компрессора кондиционера |
| MAIN RELAY | — | Главное реле |
| START RELAY | — | Реле запуска |
| FUEL PUMP RELAY | — | Реле топливного насоса |
| Описание | Номинал предохранителя | Защищаемый компонент |
|---|---|---|
| ALT | 150A/200A | Генератор |
| C/FAN | 60A | Вентилятор охлаждения |
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| RR D/LOCK | 20A | Реле блокировки раздвижной двери, Реле разблокировки раздвижной двери, Актуатор блокировки раздвижной двери, Актуатор блокировки задней двери |
| RR WIPER | 15A | Реле заднего стеклоочистителя, Мотор заднего стеклоочистителя |
| RR DEFOG | 25A | Реле заднего стеклоотогревателя, Задний стеклоотогреватель |
| POWER TAIL GATE | 30A | Модуль электропривода задней двери |
| P/QUARTER | 10A | Реле открытия задней боковой стеклянной панели, Реле закрытия задней боковой стеклянной панели, Мотор задней боковой стеклянной панели |
| RR P/WIN-RH | 25A | Реле стеклоподъемника раздвижной двери (правая), Мотор стеклоподъемника раздвижной двери (правая) |
| RR P/WIN-LH | 25A | Реле стеклоподъемника раздвижной двери (левая), Мотор стеклоподъемника раздвижной двери (левая) |
| PSD-RH | 30A | Модуль раздвижной двери с электроприводом (правая) |
| PSD-LH | 30A | Модуль раздвижной двери с электроприводом (левая) |
| LUGGAGE | 7.5A | Подножная лампа, Выключатель включения/выключения электропривода задней двери, Лампа задней двери |
| FUEL DOOR | 15A | Реле крышки топливного бака, Актуатор крышки топливного бака |
| RR P/OTLT-LH | 15A | Задняя розетка питания (левая) |
| RR P/OTLT-RH | 15A | Задняя розетка питания (правая) |
| RR DEFOG RELAY | — | Реле заднего стеклоотогревателя |
