В этой статье мы рассмотрим KIA Soul первого поколения (AM), выпускавшийся с 2009 по 2013 год. Здесь вы найдёте схемы блоков предохранителей KIA Soul 2009, 2010, 2011, 2012 и 2013, получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей KIA Soul 2009-2013
Панель приборов

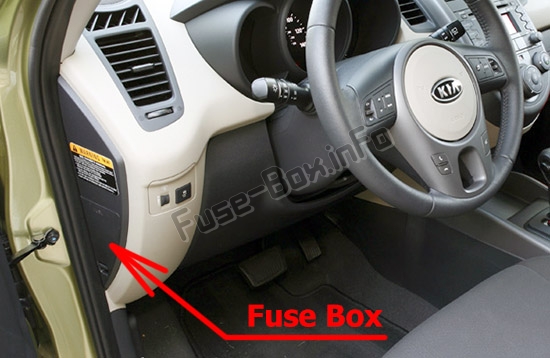

Блок предохранителей расположен за крышкой на стороне водителя панели приборов.
Автомобили с левым рулём
Автомобили с правым рулём
Моторный отсек
На крышках блоков предохранителей/реле вы можете найти маркировку, описывающую название и ёмкость предохранителей/реле. Не все описания блоков предохранителей в этом руководстве могут быть применимы к вашему автомобилю.
2009
Назначение предохранителей в блоке панели приборов (2009)
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| P/WDW LH | 25A | Основной выключатель электростеклоподъёмников, задний выключатель электростеклоподъёмников LH |
| P/WDW RH | 25A | Основной выключатель электростеклоподъёмников, выключатель пассажирского электростеклоподъёмника, задний выключатель электростеклоподъёмников RH |
| FOLD’G | 10A | Разъём для диагностики, выключатель боковых зеркал |
| HAZARD | 15A | Реле аварийной сигнализации, выключатель аварийной сигнализации |
| TAIL LH | 10A | Задний комбинированный фонарь LH, фара LH, номерной фонарь |
| TAIL RH | 10A | Задний комбинированный фонарь RH, фара RH, реле DRL, реостат, выключатель регулировки фар по высоте, разъём AUX & USB, выключатель аварийной сигнализации, приборная панель (подсветка), выключатель внутреннего освещения, основной выключатель электростеклоподъёмников, аудиосистема, выключатель ESP, выключатель обогрева сидений водителя/пассажира, выключатель переключения передач, модуль управления А/С, многофункциональный переключатель (Remocon) |
| IGN 2 | 10A | Блок управления (BCM), выключатель регулировки фар по высоте, привод регулировки фар LH/RH, электрохромное зеркало, модуль управления люком |
| RR WIPER | 15A | Реле заднего стеклоочистителя, мотор заднего стеклоочистителя, многофункциональный переключатель (дворники) |
| S/HTD | 20A | Выключатель обогрева сидений водителя/пассажира |
| F/WPR | 25A | Блок предохранителей и реле в моторном отсеке (реле переднего стеклоочистителя), мотор переднего стеклоочистителя, многофункциональный переключатель (дворники) |
| AMP | 25A | Усилитель |
| S/ROOF | 20A | Модуль управления люком |
| F/FOG | 15A | Реле передних противотуманных фар |
| T/GATE | 15A | Реле задней двери |
| R/FOG | 10A | Реле задней противотуманной фары |
| A/CON | 10A | Модуль управления А/С, блок предохранителей и реле в моторном отсеке (реле фар (верхний), реле вентилятора, реле подогрева топливного фильтра (дизель)) |
| H/LP | 10A | Блок предохранителей и реле в моторном отсеке (реле фар (низкий)) |
| ACC | 10A | Аудиосистема, выключатель внутреннего освещения, выключатель боковых зеркал |
| ACC SOCKET | 15A | Прикуриватель, передняя розетка питания |
| HTD MIRR | 10A | ECM/PCM (бензин), мотор боковых зеркал водителя/пассажира, модуль управления А/С |
| DR LOCK | 20A | Реле блокировки дверей, реле разблокировки дверей, реле двойной блокировки |
| STOP | 15A | Реле стоп-сигналов, блок предохранителей и реле в моторном отсеке (разъём для проверки) |
| TCU | 10A | TCM (дизель), датчик скорости (МКПП), генератор импульсов A, генератор импульсов B, выключатель переключения передач |
| ABS | 10A | Модуль управления ABS, модуль управления ESP, выключатель ESP, датчик угла поворота руля |
| IGN 1 | 10A | Модуль управления А/С, звуковой сигнал парктроника сзади, модуль управления EPS, модуль контроля давления в шинах, блок предохранителей и реле в моторном отсеке (разъём для проверки) |
| POWER CONNECTOR (AUDIO) | 15A | Аудиосистема |
| POWER CONNECTOR (ROOM) | 10A | Блок управления (BCM), приборная панель (индикаторы), модуль управления А/С, модуль контроля давления в шинах, выключатель предупреждения о дверях, консоль над головой (карманный фонарь), центральный плафон, багажный фонарь |
| RR P/OUTLET | 15A | Задняя розетка питания |
| A/BAG | 15A | Модуль управления SRS |
| IGN COIL | 15A | Конденсатор, катушка зажигания №1 ~ №4 |
| T/SIG | 10A | Выключатель аварийной сигнализации |
| CLUSTER | 10A | Блок управления (BCM), приборная панель (индикаторы), модуль управления А/С |
| ECU | 10A | ECM, PCM, датчик расхода воздуха (дизель), выключатель предупреждения топливного фильтра (дизель) |
| START | 10A | Блок предохранителей и реле в моторном отсеке (реле стартера), ECM (дизель) |
| B/UP LP | 10A | Выключатель заднего хода (МКПП), переключатель диапазона трансмиссии (АКПП) |
| A/BAG IND | 10A | Приборная панель (индикатор подушки безопасности) |
Назначение предохранителей в блоке моторного отсека (2009)
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| BATT 2 | 50A | Блок соединений в салоне (реле задних фонарей, предохранители — TAIL LH 10A, TAIL RH 10A, S/ROOF 20A, AMP 25A, DR LOCK 20A, STOP 15A, T/GATE 15A, F/FOG 15A, R/FOG 10A, разъём питания — ROOM 10A, AUDIO 15A) |
| BATT 1 | 50A | Блок соединений в салоне (реле электростеклоподъёмников, предохранители — P/WDW LH 25A, P/WDW RH 25A, FOLD’G 10A, HAZARD 15A) |
| C/FAN | 30A | Реле вентилятора ОЖ (высокая скорость), реле вентилятора ОЖ (низкая скорость) |
| MAIN | 150A | Генератор, предохранители [ABS 2 40A, ABS 1 40A, RR HTD 40A, BLW 40A, MDPS 80A, A/CON 10A, DSL 150A (дизель)] |
| ABS 2 | 40A | Модуль управления ABS, модуль управления ESP |
| ABS 1 | 40A | Модуль управления ABS, модуль управления ESP |
| RR HTD | 40A | Блок соединений в салоне (реле заднего стеклообогревателя) |
| BLW | 40A | Реле вентилятора |
| MDPS | 80A | Модуль управления EPS |
| DSL | 150A | Дизель — блок предохранителей и реле для дизеля (GLOW 80A, PTC 1 50A, PTC 2 50A, PTC 3 50A) |
| IGN 2 | 40A | Замок зажигания, реле стартера |
| ECU A | 30A | Главное реле, ECU B 10A |
| F/FILTER HTR | 30A | Дизель — реле подогрева топливного фильтра |
| F/PUMP | 20A | Бензин — реле топливного насоса |
| IGN 1 | 40A | Замок зажигания |
| H/LP HI | 20A | Реле фар (ближний свет) |
| H/LP LO | 20A | Реле фар (дальний свет) |
| HORN | 10A | Реле звукового сигнала |
| H/LP LO RH | 10A | Фара RH |
| H/LP LO LH | 10A | Фара LH, приборная панель (индикатор ближнего света) |
| ECU B | 10A | Дизель — TCM Бензин — ECM, PCM |
| ECU 3 | 10A | Дизель — клапан регулировки давления топлива |
| ECU 2 | 10A | Дизель — выключатель стоп-сигналов |
| ECU 1 | 20A | Дизель — ECM Бензин — ECM, PCM |
| INJECTOR | 15A | Дизель — блок предохранителей и реле для дизеля (реле свечей накала, реле PTC 1, реле PTC 2, реле PTC 3), датчик положения распредвала, электрический привод EGR, привод VGT, модуль иммобилайзера Бензин — форсунки №1 ~ №4, привод регулировки холостого хода, модуль иммобилайзера, реле топливного насоса |
| SENSOR | 10A | Дизель — реле А/С, реле вентилятора ОЖ (высокая/низкая), датчик лямбда-зонда, реле подогрева воздуха Бензин — реле А/С, реле вентилятора ОЖ (высокая/низкая), датчик положения распредвала, электромагнит клапана продувки адсорбера, клапан управления маслом, датчики кислорода верх/низ, выключатель стоп-сигналов |
| A/CON | 10A | Реле А/С |
Блок предохранителей моторного отсека (только для дизельного двигателя)
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| GLOW | 80A | Реле свечей накала, реле подогрева воздуха |
| PTC 1 | 50A | Реле PTC 1 |
| PTC 2 | 50A | Реле PTC 2 |
| PTC 3 | 50A | Реле PTC 3 |
2010, 2011
Назначение предохранителей в блоке панели приборов (2010, 2011)
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| P/WDW LH | 25A | Основной выключатель электростеклоподъёмников, задний выключатель электростеклоподъёмников LH |
| P/WDW RH | 25A | Основной выключатель электростеклоподъёмников, выключатель пассажирского электростеклоподъёмника, задний выключатель электростеклоподъёмников RH |
| F/MIRROR | 10A | Разъём для диагностики |
| HAZARD LP | 15A | Реле аварийной сигнализации, выключатель аварийной сигнализации |
| TAIL LH | 10A | Задний комбинированный фонарь LH, фара LH, номерной фонарь |
| TAIL RH | 10A | Задний комбинированный фонарь RH, фара RH, фиксатор реостата, разъём AUX & USB, выключатель аварийной сигнализации, выключатель ESC, приборная панель (подсветка), приборная панель (индикаторы), выключатель внутреннего освещения, основной выключатель электростеклоподъёмников, аудиосистема, выключатель обогрева сидений водителя/пассажира, выключатель рычага переключения передач, модуль управления А/С, многофункциональный переключатель (Remocon) |
| IGN 2 | 10A | Блок управления (BCM), электрохромное зеркало, модуль управления люком |
| WIPER(RR) | 15A | Реле заднего стеклоочистителя, мотор заднего стеклоочистителя, многофункциональный переключатель (дворники) |
| S/HTR | 20A | Выключатель обогрева сидений водителя/пассажира |
| WIPER(FR) | 25A | Блок предохранителей и реле в моторном отсеке (реле переднего стеклоочистителя), мотор переднего стеклоочистителя, многофункциональный переключатель (дворники) |
| AMP | 25A | Усилитель |
| S/ROOF | 20A | Модуль управления люком |
| (FOG LP(FR)) | 15A | Реле передних противотуманных фар |
| T/GATE OPEN | 15A | Реле задней двери, реле DRL |
| (FOG LP(RR)) | 10A | Реле задней противотуманной фары |
| A/CON | 10A | Модуль управления А/С, блок предохранителей и реле в моторном отсеке (реле фар (дальний), реле вентилятора |
| H/LP | 10A | Блок предохранителей и реле в моторном отсеке (реле фар (ближний)) |
| ACC | 10A | Аудиосистема, выключатель внутреннего освещения, выключатель боковых зеркал |
| ACC SOCKET | 15A | Прикуриватель, передняя розетка питания |
| MIRR. HTD | 10A | ECM/PCM (G4FC), мотор боковых зеркал водителя/пассажира, модуль управления А/С |
| DR LOCK | 20A | Реле блокировки дверей, реле разблокировки дверей, реле двойной разблокировки |
| STOP LP | 15A | Выключатель стоп-сигналов, блок предохранителей и реле в моторном отсеке (разъём для проверки) |
| TCU | 10A | Датчик скорости (МКПП), генератор импульсов A, генератор импульсов B, PCM, выключатель рычага переключения передач |
| ABS | 10A | Модуль управления ABS, модуль управления ESC, выключатель ESC, датчик угла поворота руля, блок предохранителей и реле в моторном отсеке (разъём для проверки) |
| IGN 1 | 10A | Модуль контроля давления в шинах, многофункциональный переключатель (Remocon), аудиосистема |
| POWER CONNECTOR (AUDIO) | 15A | Аудиосистема |
| POWER CONNECTOR (MEMORY) | 10A | Блок управления (BCM), приборная панель (индикаторы), модуль управления А/С, модуль контроля давления в шинах, выключатель предупреждения о дверях, консоль над головой (карманный фонарь), центральный плафон, багажный фонарь |
| P/OUTLET. RR | 15A | Задняя розетка питания |
| A/BAG | 15A | Модуль управления SRS, модуль классификации веса |
| IGN COIL | 15A | Конденсатор, катушка зажигания №1 — №4 |
| T/SIG | 10A | Выключатель аварийной сигнализации |
| CLUSTER | 10A | Блок управления (BCM), приборная панель (индикаторы), модуль управления А/С |
| ECU | 10A | ECM, PCM |
| START | 10A | Блок предохранителей и реле в моторном отсеке (реле стартера) |
| B/UP LP | 10A | Выключатель заднего хода (МКПП), переключатель диапазона трансмиссии (АКПП), модуль круиз-контроля |
| A/BAG W/LP | 10A | Приборная панель (индикатор подушки безопасности) |
Назначение предохранителей в блоке моторного отсека (2010, 2011)
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| BATT 2 | 50A | Блок соединений в салоне (реле задних фонарей, предохранители — TAIL LH 10A, TAIL RH 10A, S/ROOF 20A, STOP LP 15A, DR LOCK 20A, AMP 25A, T/GATE OPEN 15A, (FOG LP(FR)) 15A, (FOG LP(RR)) 10A, разъём питания — MEMORY 10A, AUDIO 15A) |
| BATT 1 | 50A | Блок соединений в салоне (реле электростеклоподъёмников, предохранители — P/WDW LH 25A, P/WDW RH 25A, F/MIRROR 10A, HAZARD LP 15A) |
| C/FAN | 40A | Реле вентилятора ОЖ (высокая скорость), реле вентилятора ОЖ (низкая скорость) |
| MAIN | 125A | Генератор, предохранители (ABS 240A, ABS 140A, RR HTD 40A, BLW 40A, MDPS 80A, A/CON 10A) |
| ABS 2 | 40A | Модуль управления ABS, модуль управления ESC |
| ABS 1 | 40A | Модуль управления ABS, модуль управления ESC |
| RR HTD | 40A | Блок соединений в салоне (реле заднего стеклообогревателя) |
| BLW | 40A | Реле вентилятора |
| MDPS | 80A | — |
| IGN 2 | 40A | Замок зажигания, реле стартера |
| ECU A | 30A | Главное реле, ECU B 10A |
| F/PUMP | 20A | Реле топливного насоса |
| IGN 1 | 40A | Замок зажигания |
| H/LP HI | 20A | Реле фар (дальний свет) |
| H/LP LO | 20A | Реле фар (ближний свет) |
| HORN | 10A | Реле звукового сигнала |
| H/LP LO RH | 10A | Фара RH |
| H/LP LO LH | 10A | Фара LH, приборная панель (индикатор ближнего света) |
| ECU B | 10A | PCM, ECM (1.6L) |
| ECU 3 | 10A | ECU (2.0L) |
| ECU 2 | 10A | ECU (2.0L) |
| ECU 1 | 20A | PCM, катушка зажигания (2.0L), PCM (1.6L) |
| INJECTOR | 15A | Модуль иммобилайзера, привод регулировки холостого хода, форсунки №1-4, клапан закрытия адсорбера |
| SENSOR | 10A | Датчик положения распредвала, клапан управления маслом, датчики кислорода (верх/низ), электромагнит клапана продувки адсорбера, выключатель стоп-сигналов, реле А/С, реле вентилятора ОЖ (высокая/низкая), датчик положения коленвала (2.0L), датчик положения распредвала (1.6L) |
| A/CON | 10A | Реле А/С |
2012, 2013
Панель приборов
Назначение предохранителей в блоке панели приборов (2012, 2013)
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| P/WDW LH | 25A | Основной выключатель электростеклоподъёмников, задний выключатель электростеклоподъёмников LH |
| P/WDW RH | 25A | Основной выключатель электростеклоподъёмников, выключатель пассажирского электростеклоподъёмника, задний выключатель электростеклоподъёмников RH |
| PDM 2 | 10A | PDM. Выключатель Start/Stop, держатель ключа |
| HAZARD | 15A | Реле аварийной сигнализации, выключатель аварийной сигнализации, блок одноразовой активации |
| TAIL LP LH | 10A | Задний комбинированный фонарь LH, фара LH, номерной фонарь |
| TAIL LP RH | 10A | Задний комбинированный фонарь RH, фара RH, аудиосистема, выключатель пассажирского электростеклоподъёмника, реостат, основной выключатель электростеклоподъёмников, выключатель аварийной сигнализации, приборная панель, выключатель внутреннего освещения, разъём AUX & USB, выключатель ESC, модуль управления А/С, многофункциональный переключатель, выключатель обогрева сидений водителя/пассажира, индикатор рычага АКПП, подсветка бардачка, головное устройство А/В и навигации, индикаторная лампа, выключатель ISG, выключатель Active ECO, сенсорный экран А/В и навигации, разъём AUX |
| IG 2 | 10A | Блок управления (BCM), мотор люка |
| WIPER RR | 15A | Реле заднего стеклоочистителя, мотор заднего стеклоочистителя, многофункциональный переключатель (дворники) |
| WIPER FRT | 25A | Блок предохранителей и реле в моторном отсеке (реле дворников), мотор переднего стеклоочистителя, многофункциональный переключатель (дворники) |
| AMP | 25A | Усилитель, ISG низковольтный DC-DC преобразователь (усилитель) |
| SUNROOF | 20A | Мотор люка |
| (FOG LP FRT) | 15A | Реле передних противотуманных фар |
| T/GATE OPEN | 15A | Реле задней двери, разъём для диагностики, реле DRL |
| (FOG LP RR) | 10A | — |
| A/CON | 10A | Модуль управления А/С, блок предохранителей и реле в моторном отсеке (реле H/LP HI, реле вентилятора), активный датчик внутри салона, сенсорный экран А/В и навигации |
| PDM 1 | 10A | PDM |
| ACC | 10A | Аудиосистема, модуль внутреннего освещения, выключатель боковых зеркал, модуль управления смарт-ключом, PDM, модуль управления блокировкой ключа АКПП, головное устройство А/В и навигации, блок управления (BCM), усилитель, сенсорный экран А/В и навигации, ISG низковольтный DC-DC преобразователь (аудио/усилитель) |
| C/LIGHTER | 20A | Прикуриватель, задняя розетка питания |
| HTD MIRR | 10A | ECM/PCM, боковые зеркала водителя/пассажира, модуль управления А/С, сенсорный экран А/В и навигации |
| DR LOCK | 20A | Реле блокировки дверей, реле разблокировки дверей, реле двойной блокировки |
| STOP LP | 15A | Выключатель стоп-сигналов, разъём для многоцелевой проверки, реле HAC, реле стоп-сигналов, выключатель спортивного режима, соленоид ключа |
| TCU | 10A | Датчик скорости (МКПП), индикатор рычага АКПП, модуль управления блокировкой ключа АКПП, переключатель диапазона трансмиссии |
| ABS | 10A | Модуль ESC, выключатель ESC, блок предохранителей и реле в моторном отсеке (разъём для проверки) |
| IG 1 | 10A | Модуль контроля давления в шинах, ISG низковольтный DC-DC преобразователь (аудио/усилитель), выключатель обогрева сидений водителя/пассажира, обогрев сидений водителя/пассажира, выключатель ISG, электрохромное зеркало, инвертор масляного насоса, выключатель стоп-сигналов, реле HAC |
| P/OUTLET FRT | 15A | Передняя розетка питания |
| A/BAG | 15A | Модуль управления SRS, модуль классификации веса, индикаторная лампа |
| IGN COIL | 15A | G4FD: Конденсатор, катушка зажигания №1 — №4 |
| T/SIG | 10A | Выключатель аварийной сигнализации, многофункциональный переключатель (освещение) |
| CLUSTER | 10A | Блок управления (BCM), приборная панель (индикаторы), модуль управления А/С, модуль управления смарт-ключом, PDM |
| ECU | 10A | ECM, PCM |
| START | 10A | Блок предохранителей и реле в моторном отсеке (реле стартера), PDM, переключатель диапазона трансмиссии, выключатель блокировки зажигания, PCM/ECM |
| B/UP LP | 10A | Выключатель заднего хода (МКПП) |
| A/BAG IND | 10A | Приборная панель (индикатор подушки безопасности) |
| POWER CONNECTOR (MODULE) | 15A | Аудиосистема, приёмник RF, сенсорный экран А/В и навигации, ISG низковольтный DC-DC преобразователь (аудио), головное устройство А/В и навигации |
| POWER CONNECTOR (ROOM LP) | 10A | Блок управления (BCM), приборная панель (индикаторы), модуль управления А/С, модуль контроля давления в шинах, центральный плафон, багажный фонарь, консоль над головой (карманный фонарь), подсветка ключа зажигания и выключатель предупреждения о дверях, подсветка зеркал LH/RH |
Моторный отсек
Назначение предохранителей в блоке моторного отсека (двигатель 1.6) (2012, 2013)
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| МУЛЬТИПРЕДОХРАНИТЕЛЬ: | ||
| B+ 1 | 50A | Блок соединений в салоне (реле электростеклоподъёмников, предохранители — P/WDW LH 25A, P/WDW RH 25A, PDM 2 10A, HAZARD 15A) |
| INVERTER | 50A | Инвертор масляного насоса |
| ALT | 125A | Альтернатор, предохранители (ABS 2 40A, ABS 1 40A, RR HTD 40A, BLOWER1 40A, MDPS 80A, A/CON 10A) |
| ABS 1 | 40A | Модуль ESC |
| ABS 2 | 40A | Модуль ESC |
| RR HTD | 40A | Блок соединений в салоне (реле заднего стеклообогревателя) |
| BLOWER 1 | 40A | Реле вентилятора |
| MDPS 1 | 80A | Модуль управления EPS |
| ПРЕДОХРАНИТЕЛЬ: | ||
| IG 2 | 40A | Замок зажигания, блок реле PDM (реле IG 1), реле стартера |
| IG 1 | 40A | Замок зажигания, блок реле PDM (реле IG 2) |
| ECU 1 | 30A | Реле управления двигателем |
| H/LP | 20A | Реле H/LP |
| C/FAN | 30A | Реле HI вентилятора ОЖ, реле Low вентилятора ОЖ |
| B+2 | 50A | Блок соединений в салоне (реле задних фонарей, предохранители — TAIL LP LH 10A, TAIL LP RH 10A, SUNROOF 20A, AMP 25A, DR LOCK 20A, STOP LP 15A, T/GATE OPEN 15A, (FOG LP FRT) 15A, разъём питания — ROOM LP 10A, MODULE 15A) |
| F/PUMP | 15A | Реле топливного насоса |
| PDM | 25A | PDM, модуль управления смарт-ключом |
| SEAT HEATER | 20A | Обогрев сиденья водителя, обогрев сиденья пассажира |
| ECU 2 | 15A | PCM/ECM |
| H/LP HI | 20A | Реле H/LP HI |
| HORN | 10A | Реле звукового сигнала |
| DEDICATE DRL | 10A | Блок управления (BCM) |
| BLOWER 2 | 10A | Модуль управления А/С (автоматический) |
| SENSOR 1 | 10A | — |
| SENSOR 2 | 10A | Реле HI/Low вентилятора ОЖ, PCM/ECM, соленоид клапана продувки, соленоид клапана переменного впуска, клапан закрытия адсорбера, модуль иммобилайзера, реле А/С |
| IGN COIL | 15A | — |
| ECU 3 | 20A | — |
| SENSOR 3 | 15A | Датчики кислорода (верх/низ), реле топливного насоса, клапан управления маслом №1/№2, PCM/ECM |
| H/LP LH | 10A | Фара LH |
| H/LP RH | 10A | Фара RH |
| HTD STRG | 15A | — |
| WIPER | 10A | PCM |
| B/UP LP (AP) | 10A | Электрохромное зеркало, задний комбинированный фонарь LH/RH, приборная панель, головное устройство А/В и навигации, аудиосистема |
| MDPS2 | 10A | Модуль управления EPS |
| A/CON | 10A | Реле А/С |
Назначение предохранителей в блоке моторного отсека (двигатель 2.0) (2012, 2013)
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| МУЛЬТИПРЕДОХРАНИТЕЛЬ: | ||
| B+ 1 | 50A | Блок соединений в салоне (реле электростеклоподъёмников, предохранители — P/WDW LH 25A, P/WDW RH 25A, PDM 2 10A, HAZARD 15A) |
| INVERTER | 50A | Инвертор масляного насоса |
| ALT | 125A | Альтернатор, предохранители (ABS 2 40A, ABS 1 40A, RR HTD 40A, BLOWER1 40A, MDPS 80A, A/CON 10A) |
| ABS 1 | 40A | Модуль ESC |
| ABS 2 | 40A | Модуль ESC |
| RR HTD | 40A | Блок соединений в салоне (реле заднего стеклообогревателя) |
| BLOWER 1 | 40A | Реле вентилятора |
| MDPS 1 | 80A | Модуль управления EPS |
| ПРЕДОХРАНИТЕЛЬ: | ||
| IG 2 | 40A | Замок зажигания, блок реле PDM (реле IG 1), реле стартера |
| IG 1 | 40A | Замок зажигания, блок реле PDM (реле IG 2) |
| ECU 1 | 30A | Реле управления двигателем |
| H/LP | 20A | Реле H/LP |
| C/FAN | 30A | Реле HI вентилятора ОЖ, реле Low вентилятора ОЖ |
| B+2 | 50A | Блок соединений в салоне (реле задних фонарей, предохранители — TAIL LP LH 10A, TAIL LP RH 10A, SUNROOF 20A, AMP 25A, DR LOCK 20A, STOP LP 15A, T/GATE OPEN 15A, (FOG LP FRT) 15A, разъём питания — ROOM LP 10A, MODULE 15A) |
| F/PUMP | 15A | Реле топливного насоса |
| PDM | 25A | PDM, модуль управления смарт-ключом |
| SEAT HEATER | 20A | Обогрев сиденья водителя, обогрев сиденья пассажира |
| ECU 2 | 15A | PCM/ECM |
| TCU | 20A | PCM |
| H/LP HI | 20A | Реле H/LP HI |
| HORN | 10A | Реле звукового сигнала |
| DEDICATE DRL | 10A | Блок управления (BCM) |
| BLOWER 2 | 10A | Модуль управления А/С (автоматический) |
| SENSOR 1 | 10A | Датчик положения распредвала №1/№2, клапан управления маслом №1/№2, клапан управления адсорбером, реле А/С, модуль иммобилайзера |
| SENSOR 2 | 10A | Реле HI/Low вентилятора ОЖ, форсунки №1 — №4 |
| IGN COIL | 15A | Катушка зажигания №1 ~ №4, конденсатор |
| ECU 3 | 20A | PCM/ECM |
| SENSOR 3 | 15A | Датчики кислорода (верх/низ), реле топливного насоса, соленоид клапана продувки, соленоид клапана переменного впуска |
| H/LP LH | 10A | Фара LH |
| H/LP RH | 10A | Фара RH |
| HTD STRG | 15A | — |
| WIPER | 10A | PCM |
| B/UP LP (AP) | 10A | Электрохромное зеркало, задний комбинированный фонарь LH/RH, приборная панель, головное устройство А/В и навигации, аудиосистема |
| MDPS2 | 10A | Модуль управления EPS |
| A/CON | 10A | Реле А/С |
