Мини-MPV KIA Venga производился с 2010 по 2019 год. В этой статье вы найдёте схемы блоков предохранителей для KIA Venga 2010, 2011, 2012, 2013, 2014, 2015 и 2016, информацию о расположении панелей предохранителей внутри автомобиля, а также назначение каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей KIA Venga 2010-2017
Панель приборов

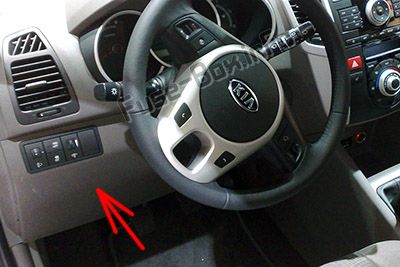

Автомобили с левым рулём
Автомобили с правым рулём
Моторный отсек
На крышках панелей предохранителей/реле вы можете найти этикетку с описанием названия и номинала предохранителей/реле. Не все описания панелей предохранителей в этом руководстве могут применяться к вашему автомобилю.
Назначение предохранителей в панели приборов (2010, 2011)
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| START | 10A | Стартер |
| ACC | 10A | Аудиосистема, Бортовой компьютер, Актуатор внешнего зеркала |
| P/OUTLET FRT | 15A | Передний розетка питания и прикуриватель |
| P/OUTLET RR | 25A | Задняя розетка питания, розетка питания в консоли |
| CLUSTER | 10A | Кластер, BCM, Бортовой компьютер, PDM, Блок умного ключа |
| T/SIG | 10A | Подсветка многфункционального переключателя |
| ECU 5 | 10A | ECU, Датчик расхода воздуха, Датчик воды в топливе |
| TCU | 10A | Входной датчик скорости, Выходной датчик скорости, Датчик скорости |
| B/UP LP | 10A | Переключатель заднего хода, Блокирующий переключатель, RPAS |
| ABS 3 | 10A | Датчик поперечного ускорения, ABS (ESP), Переключатель ESP |
| A/BAG | 10A | ACU |
| A/BAG IND | 10A | Кластер (Индикатор подушки безопасности) |
| IGN COIL | 15A | Катушка зажигания, Конденсатор |
| IG1 | 10A | MDPS, Модуль переключателей центральной консоли, TPMS, RPAS, Стартер (ISG) |
| IG2 | 10A | Переключатель HLLD, Актуатор HLLD, BCM, FATC, Люк |
| WIPER FRT | 25A | Передний стеклоочиститель |
| S/HEATER | 15A | Подогрев сидений |
| WIPER RR | 25A | Задний стеклоочиститель |
| PDM 2 | 10A | PDM |
| HTD MIRR | 10A | Обогрев внешних зеркал |
| FOG LP FRT | 10A | Передний противотуманный свет |
| FOG LP RR | 10A | Задний противотуманный свет |
| AUDIO | 20A | Аудиосистема |
| ROOM LP | 10A | Переключатель освещения салона |
| STOP LP | 15A | Переключатель стоп-сигнала |
| PDM 1 | 25A | PDM |
| DEICER | 15A | Обогрев лобового стекла |
| DR LOCK | 20A | Блокировка/разблокировка дверей |
| FOLD’G MIRR | 10A | Переключатель складывания внешних зеркал |
| SUNROOF | 20A | Люк |
| TAIL LP LH | 10A | Левый задний фонарь |
| TAIL LP RH | 10A | Правый задний фонарь |
| HAZARD | 15A | Модуль переключателей |
| P/WDW LH | 25A | Левый стеклоподъёмник |
| P/WDW RH | 25A | Правый стеклоподъёмник |
| SAFETY P/WDW | 15A | Безопасный стеклоподъёмник (водительский) |
Назначение предохранителей в моторном отсеке (2010, 2011)
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| B+1 | 50A | I/P Junction Box(FOG LP FRT 10A.FOG LP RR 10A, AUDIO 20A, ROOM LP 10A, STOP LP 15A, PDM 1 25A, DEICER 15A, DR LOCK 20A, FOLD G MIRR 10A, SUNROOF 20A, Relay-Tail Lamp, Fuse- TAIL LP LH 10A, TAIL LP RH 10A) |
| B+2 | 50A | I/P Junction Box(HAZARD 15A, Relay-Power Window, Fuse-P/WDW LH 25A, P/WDW RH 25A, SAFETY P/WDW 15A) |
| C/FAN | 40A | Реле вентилятора охлаждения (высокая скорость), Реле вентилятора охлаждения (низкая скорость) |
| ALT | 125A (Бензин) /150A (Дизель) | Альтернатор |
| ABS 2 | 40A | ABS. ESP |
| ABS 1 | 40A | ABS. ESP |
| RR HTD | 40A | I/P Junction Box(Реле заднего обогревателя) |
| BLOWER | 40A | Вентилятор отопителя |
| MDPS | 80A | MDPS(Электроусилитель руля) |
| IG2 | 40A | Замок зажигания(IG2, Start) |
| ECU 1 | 20A | ECU |
| F/PUMP | 20A | Реле топливного насоса (Бензин) |
| IG1 | 40A | Замок зажигания(IG1, Accessory) |
| H/LP | 20A | Фары ближний свет |
| H/LP LO LH | 10A | Левая фара ближний свет |
| H/LP LO RH | 10A | Правая фара ближний свет |
| H/LP HI | 20A | Фары дальний свет |
| HORN | 10A | Гудок, Гудок охранной сигнализации, Датчик аккумулятора |
| ECU 4 | 10A | ECU (Бензин) |
| FUEL HTR | 30A | Нагреватель топливного фильтра (Дизель) |
| A/CON 1 | 10A | Реле системы кондиционирования |
| A/CON2 | 10A | Система кондиционирования |
| ECU 3 | 10A | Иммобилайзер, Переключатель стоп-сигнала, IMV, MPROP |
| ECU 2 | 30A | ECU 4 10A, Главное реле, Fuse-ECU 1 20A, ECU 3 10A, SENSOR 10A, INJECTOR 15A |
| DRL | 10A | Дневные ходовые огни |
| SENSOR | 10A | Бензин — Реле системы кондиционирования, Реле вентилятора охлаждения (высокая, низкая), Датчик положения распредвала, Иммобилайзер, Клапан продувки адсорбера, Кислородный датчик верх/низ Дизель — Реле системы кондиционирования, Реле вентилятора охлаждения (высокая, низкая), Лямбда-датчик |
| INJECTOR | 15A | Бензин — Форсунки #1-#4, Реле топливного насоса, Клапан управления маслом Дизель — Электрический актуатор EGR, Иммобилайзер, Актуатор VGT, Датчик положения коленвала, Реле свечей накаливания, Реле PTC HTR 1 |
Панель предохранителей моторного отсека (только для дизельного двигателя) (2010, 2011)
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| GLOW | 80A | Свечи накаливания |
| PTC HTR 1 | 50A | PTC нагреватель 1 |
| PTC HTR 2 | 50A | PTC нагреватель 2 |
| PTC HTR 3 | 50A | PTC нагреватель 3 |
Назначение предохранителей в панели приборов (2013, 2014)
Назначение предохранителей в моторном отсеке (2013, 2014)
Панель предохранителей моторного отсека (только для дизельного двигателя) (2013, 2014)
Назначение предохранителей в панели приборов (2015)
Назначение предохранителей в моторном отсеке (2015)
Панель предохранителей моторного отсека (только для дизельного двигателя) (2015)
Назначение предохранителей в панели приборов (2016)
Назначение предохранителей в моторном отсеке (2016)
Панель предохранителей моторного отсека (только для дизельного двигателя) (2016)
