В этой статье мы рассматриваем шестое поколение Lexus ES (XV60/AVV60) до рестайлинга, выпускавшееся с 2012 по 2015 год. Здесь вы найдёте схемы блоков предохранителей для Lexus ES 250, ES 350, ES 300h, ES 350h 2012, 2013, 2014 и 2015, узнаете о расположении панелей предохранителей внутри автомобиля и назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Lexus ES 250, ES 350, ES 300h, ES 350h 2012-2015
Расположение блока предохранителей

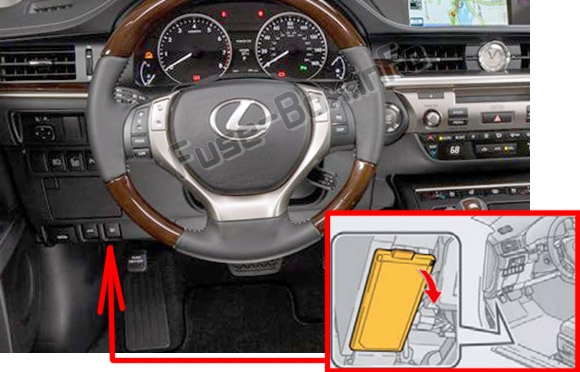

Блок предохранителей расположен под приборной панелью (со стороны водителя), под крышкой.
Схема блока предохранителей
Назначение предохранителей в пассажирском отсеке
| № | Название | А | Защищаемые компоненты |
|---|---|---|---|
| 1 | ECU-IG1 NO.2 | 10 | Основной блок ECU кузова, аудиосистема, система блокировки сдвига, блок ECU управления внешними зеркалами, редуктор натяжения, дворники лобового стекла, подогрев рулевого колеса, многофункциональный дисплей, аудиодисплей, интуитивная система помощи при парковке, система предупреждения о давлении в шинах, люк в крыше, автоматически затемняющееся внутреннее зеркало заднего вида, датчик капель дождя, задний солнцезащитный экран, система беспроводной блокировки дверей, блок ECU открытия и закрытия багажника |
| 2 | ECU-IG1 NO.1 | 10 | Электрический вентилятор охлаждения, подогрев дворников лобового стекла, VSC, ABS, система зарядки, датчик рулевого управления, электронно управляемая трансмиссия, электрическое рулевое управление, шлюзовой ECU, электрическая колонка рулевого управления с наклоном и телескопической регулировкой |
| 3 | PANEL NO.2 | 5 | Часы |
| 4 | TAIL | 15 | Габаритные огни, боковые маркерные огни, освещение номерного знака |
| 5 | DOOR F/R | 20 | Электростеклоподъёмники, блок ECU управления внешними зеркалами |
| 6 | DOOR R/R | 20 | Электростеклоподъёмник |
| 7 | DOOR F/L | 20 | Электростеклоподъёмник, блок ECU управления внешними зеркалами |
| 8 | DOOR R/L | 20 | Электростеклоподъёмник |
| 9 | H-LP LVL | 7.5 | Автоматическая система выравнивания фар |
| 10 | WASHER | 10 | Омыватель лобового стекла |
| 11 | A/C-IG1 | 7.5 | Система кондиционирования воздуха, PTC-нагреватель, приборы и индикаторы, подогрев и вентиляция сидений |
| 12 | WIPER | 25 | Дворники лобового стекла |
| 13 | BKUP LP | 7.5 | Многоточечная система впрыска топлива, последовательная многоточечная система впрыска топлива, электронно управляемая трансмиссия, аудиосистема, навигационная система, задние фонари |
| 14 | FUEL OPN | 10 | Открыватель люка топливного бака |
| 15 | EPS-IG1 | 10 | Электрическое рулевое управление |
| 16 | P/OUTLET RR | 15 | Розетка питания |
| 17 | RADIO-ACC | 5 | Аудиосистема, Remote Touch, многофункциональный дисплей, аудиодисплей, навигационная система |
| 18 | S/HTR&FAN F/R | 10 | Подогрев и вентиляция сидений |
| 19 | S/HTR&FAN F/L | 10 | Подогрев и вентиляция сидений |
| 20 | OBD | 7.5 | Система бортовой диагностики |
| 21 | ECU-B NO.2 | 10 | Основной выключатель электростеклоподъёмника, система кондиционирования воздуха, интеллектуальная система доступа с кнопкой запуска, система предупреждения о давлении в шинах, задний солнцезащитный экран |
| 22 | STRG HTR | 10 | Подогрев рулевого колеса |
| 23 | PTL | 25 | Блок ECU открытия и закрытия багажника |
| 24 | STOP | 7.5 | Система управления питанием, многоточечная система впрыска топлива, последовательная многоточечная система впрыска топлива, VSC, ABS, электронно управляемая трансмиссия, система поддержки водителя, блок соединения в моторном отсеке, задние фонари, верхний стоп-сигнал, интеллектуальная система доступа с кнопкой запуска, система блокировки сдвига |
| 25 | P/SEAT F/L | 30 | Электропривод сидений |
| 26 | A/C-B | 7.5 | Система кондиционирования воздуха |
| 27 | S/ROOF | 10 | Люк в крыше |
| 28 | P/SEAT F/R | 30 | Электропривод сидений |
| 29 | PSB | 30 | Предварительный натяжитель ремня безопасности |
| 30 | D/L-AM1 | 20 | Основной блок ECU кузова, система центрального замка |
| 31 | TI&TE | 20 | Электрическая колонка рулевого управления с наклоном и телескопической регулировкой |
| 32 | A/B | 10 | Система классификации пассажиров, система SRS подушек безопасности |
| 33 | ECU-IG2 NO.1 | 7.5 | Приборы и индикаторы |
| 34 | ECU-IG2 NO.2 | 7.5 | VSC, ABS, шлюзовой ECU, интеллектуальная система доступа с кнопкой запуска, система SRS подушек безопасности |
| 35 | CIG& P/OUTLET | 15 | Розетка питания |
| 36 | ECU-ACC | 7.5 | Основной блок ECU кузова, приборы и индикаторы, внешние зеркала заднего вида |
| 37 | ECU-IG1 NO.3 | 10 | Интуитивная система помощи при парковке, система поддержки водителя, звуковой сигнал контроля за сцеплением, монитор слепых зон, радары |
| 38 | S/HTR RR | 20 | Нет цепи |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Название | А | Защищаемые компоненты |
|---|---|---|---|
| 1 | WIP-S | 5 | Система поддержки водителя, дворники лобового стекла |
| 2 | FAN | 50 | Электрический вентилятор охлаждения |
| 3 | H-LPCLN | 30 | Нет цепи |
| 4 | ENGW/PMP | 30 | ES 300h, ES 350h: Система охлаждения |
| 5 | PTC HTR NO.2 | 50 | PTC-нагреватель |
| 6 | PTC HTR NO.1 | 50 | PTC-нагреватель |
| 7 | HTR | 50 | Система кондиционирования воздуха |
| 8 | ALT | 140 | ES 250, ES 350: Система зарядки |
| 8 | DC/DC | 120 | ES 300h, ES 350h: Гибридная система |
| 9 | ABS NO.2 | 30 | ES 250, ES 350: VSC, ABS |
| 10 | ST/AM2 | 30 | ES 250, ES 350: Система запуска |
| 10 | ABS NO.1 | 30 | ES 300h, ES 350h: VSC, ABS |
| 11 | H-LP-MAIN | 30 | Предохранители H-LP RH-LO, H-LP LH-LO |
| 12 | ABS MTR NO.2 | 50 | ES 300h, ES 350h: VSC, ABS |
| 13 | ABS NO.1 | 50 | ES 250, ES 350: VSC, ABS |
| 13 | ABS MTR NO.1 | 50 | ES 300h, ES 350h: VSC, ABS |
| 14 | R/B NO.2 | 50 | ES 300h, ES 350h: Предохранители IGCT MAIN, INV W/PMP |
| 15 | EPS | 80 | Электрическое рулевое управление |
| 16 | S-HORN | 7.5 | S-HORN |
| 17 | DEICER | 15 | Подогрев лобового стекла |
| 18 | HORN | 10 | Сигнал |
| 19 | TV | 15 | Многофункциональный дисплей, аудиодисплей, Remote Touch, аудиосистема, приборы и индикаторы |
| 20 | AMP NO.2 | 30 | Аудиосистема |
| 21 | EFI NO.2 | 15 | Многоточечная система впрыска топлива, последовательная многоточечная система впрыска топлива, электронно управляемая трансмиссия |
| 22 | EFI NO.3 | 10 | ES 250, ES 350: Многоточечная система впрыска топлива, последовательная многоточечная система впрыска топлива, система впуска воздуха, система выпуска |
| 22 | EFI NO.3 | 7.5 | ES 300h, ES 350h: Многоточечная система впрыска топлива, последовательная многоточечная система впрыска топлива, система впуска воздуха |
| 23 | 1NJ | 7.5 | Многоточечная система впрыска топлива, последовательная многоточечная система впрыска топлива |
| 24 | ECU-IG2 NO.3 | 7.5 | Многоточечная система впрыска топлива, последовательная многоточечная система впрыска топлива, электронно управляемая трансмиссия, система управления питанием, система блокировки рулевого управления, система круиз-контроля |
| 25 | IGN | 15 | Система запуска |
| 26 | D/L-AM2 | 25 | Система центрального замка |
| 27 | IG2-MAIN | 25 | Предохранители INJ, IGN |
| 28 | ALT-S | 7.5 | ES 250, ES 350: Система зарядки |
| 28 | DC./DC-S | 7.5 | ES 300h, ES 350h: Гибридная система |
| 29 | MAYDAY | 5 | MAYDAY |
| 30 | TURN&HAZ | 15 | Поворотные сигналы, аварийная сигнализация |
| 31 | STRG LOCK | 10 | Система блокировки рулевого управления |
| 32 | AMP | 30 | Аудиосистема |
| 33 | H-LP LH-LO | 15 | Левый блок-фара |
| 34 | H-LP RH-LO | 15 | Правый блок-фара |
| 35 | EFI-MAIN NO.1 | 30 | Предохранители EFI NO. 2, EFI NO. 3, топливная система |
| 36 | SMART | 5 | Интеллектуальная система доступа с кнопкой запуска, система классификации пассажиров |
| 37 | ETCS | 10 | Многоточечная система впрыска топлива, последовательная многоточечная система впрыска топлива |
| 38 | ABS NO.2 | 7.5 | ES 300h: VSC, ABS |
| 39 | EFI NO.1 | 7.5 | Многоточечная система впрыска топлива, последовательная многоточечная система впрыска топлива, электронно управляемая трансмиссия |
| 40 | A/F | 20 | ES 250, ES 350: Система впуска воздуха |
| 40 | EFI-MAIN NO.2 | 20 | ES 300h, ES 350h: Топливная система, система впуска воздуха, система выпуска |
| 41 | AM2 | 7.5 | Система управления питанием, интеллектуальная система доступа с кнопкой запуска |
| 42 | PANEL | 10 | Подсветка переключателей, аудиосистема, многофункциональный дисплей, аудиодисплей, подсветка рычага переключения передач, подсветка бардачка, подсветка центральной консоли, Remote Touch, подсветка переключателя интуитивной помощи при парковке |
| 43 | DOME | 7.5 | Часы, подсветка ног, визитные лампы, декоративные лампы, индивидуальные лампы, подсветка дверей |
| 44 | ECU-B NO.1 | 10 | Интеллектуальная система доступа с кнопкой запуска, основной блок ECU кузова, датчик рулевого управления, приборы и индикаторы, шлюзовой ECU, электрическая колонка рулевого управления с наклоном и телескопической регулировкой, электропривод сидений, потолочный модуль, блок ECU управления внешними зеркалами, блок ECU открытия и закрытия багажника |
Дополнительный блок предохранителей (ES 300h, ES 350h)
| № | Название | А | Защищаемые компоненты |
|---|---|---|---|
| 1 | BATT FAN | 7.5 | Вентилятор охлаждения аккумулятора |
| 2 | INV W/PMP RLY | 7.5 | Предохранители INV W/PMP RLY |
| 3 | DC/DC IGCT | 10 | Гибридная система |
| 4 | INV | 7.5 | Гибридная система |
| 5 | BATTVLSSR | 10 | Гибридная система |
| 6 | PM IGCT | 7.5 | Система управления питанием, гибридная система |
| 7 | IGCT-MAIN | 25 | Предохранители INV W/PMP RLY, INV, DC/DC IGCT, BATT VL SSR, PM IGCT, BATT FAN |
| 8 | INV W/PMP | 15 | Гибридная система |
