В этой статье мы рассмотрим Lexus ES четвертого поколения (XV30), выпускавшийся с 2001 по 2006 год. Здесь вы найдете схемы блоков предохранителей для Lexus ES 300, ES 330 2001, 2002, 2003, 2004, 2005 и 2006, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Lexus ES300, ES330 2001-2006
Блок предохранителей в пассажирском отсеке

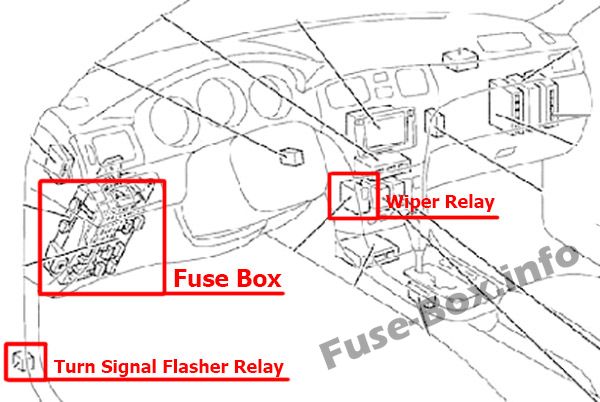

Он расположен в панели приборов (со стороны водителя), за крышкой слева от рулевого колеса.
Схема блока предохранителей
Назначение предохранителей и реле в пассажирском отсеке
| № | А | Название | Защищаемые цепи |
|---|---|---|---|
| 1 | 10 | ECU-B | Мультиплексная система связи (система центрального замка, охранная система, автоматическая блокировка дверей, автоматическая система управления освещением, система задержки выключения фар, система отключения задних фонарей, система подсветки при входе, система дневных ходовых огней, система беспроводного дистанционного управления) система кондиционирования воздуха, электронно-модулированная подвеска, система памяти положения рулевого управления, система памяти положения переднего пассажирского сиденья |
| 2 | 7.5 | DOME | Подсветка замка зажигания, внутренний свет, личные лампы, лампы для ног, лампы освещения дверей, лампа багажника, лампы для зеркал, открыватель гаражных ворот, часы, датчик внешней температуры, многофункциональный дисплей |
| 3 | 15 | CIG | Зажигалка для сигарет |
| 4 | 5 | ECU-ACC | Электропривод боковых зеркал, часы, многофункциональный дисплей, система памяти положения рулевого управления, система памяти положения переднего пассажирского сиденья |
| 5 | 10 | RAD NO.2 | Аудиосистема, навигационная система |
| 6 | 15 | POWER POINT | Розетка питания |
| 7 | 20 | RAD NO.1 | Аудиосистема, навигационная система |
| 8 | 10 | GAUGE1 | Приборы и датчики, часы, датчик внешней температуры, многофункциональный дисплей, система блокировок селектора передач |
| 9 | 10 | ECU-IG | Система подушек безопасности SRS, стеклоподъемники, антиблокировочная система тормозов, электронно-модулированная подвеска, система памяти положения рулевого управления, система памяти положения переднего пассажирского сиденья |
| 10 | 25 | WIPER | Стеклоочистители лобового стекла |
| 11 | 10 | HTR | Система кондиционирования воздуха |
| 12 | 10 | MIR HTR | Обогрев наружных боковых зеркал |
| 13 | 5 | AM1 | Система запуска |
| 14 | 15 | FOG | Передние противотуманные фары |
| 15 | 15 | SUN-SHADE | Задний солнцезащитный щиток |
| 16 | 10 | GAUGE2 | Автоматическое антибликовое внутреннее зеркало заднего вида, компас, задние габаритные огни, автоматическая система управления освещением, автоматическая система регулировки фар, система круиз-контроля, индикаторы ремней безопасности |
| 17 | 10 | PANEL | Лампа бардачка, лампа центральной консоли, часы, датчик внешней температуры, многофункциональный дисплей, подсветка приборной панели, подсветка панели приборов |
| 18 | 10 | TAIL | Задние фонари, габаритные огни, фонари номерного знака |
| 19 | 20 | PWR NO.4 | Электростеклоподъемник заднего пассажирского сиденья (левая сторона) |
| 20 | 20 | PWR NO.2 | Система центрального замка передней пассажирской двери, электростеклоподъемник передней пассажирской двери |
| 21 | 7.5 | OBD | Бортовую диагностическая система |
| 22 | 20 | SEAT HTR | Вентиляция/обогрев сидений |
| 23 | 15 | WASHER | Омыватель лобового стекла |
| 24 | 10 | FAN RLY | Электрические вентиляторы охлаждения |
| 25 | 15 | STOP | Стоп-сигналы, верхний стоп-сигнал |
| 26 | 5 | FUEL OPEN | Открыватель лючка топливного бака |
| 27 | 25 | DOOR NO.2 | Мультиплексная система связи (система центрального замка, автоматическая блокировка дверей, система беспроводного дистанционного управления) |
| 28 | 25 | AMP | Аудиосистема |
| 29 | 20 | PWR NO.3 | Электростеклоподъемник заднего пассажирского сиденья (правая сторона) |
| 30 | 30 | PWR SEAT | Электропривод сидений, система памяти положения рулевого управления, система памяти положения переднего пассажирского сиденья |
| 31 | 30 | PWR NO.1 | Система центрального замка двери водителя, электростеклоподъемник двери водителя, люк в крыше |
| 32 | 40 | DEF | Обогрев заднего стекла |
| Реле | |||
| R1 | Противотуманные фары | ||
| R2 | Задние фонари | ||
| R3 | Реле аксессуаров | ||
| R4 | Обогрев заднего стекла | ||
| R5 | Зажигание (IG1) | ||
| R6 | Не используется |
Блок предохранителей в моторном отсеке
Он расположен в моторном отсеке (слева).
Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке
| № | А | Название | Защищаемые цепи |
|---|---|---|---|
| 1 | 120 | ALT | Все компоненты в предохранителях «DEF», «PWR NO.1», «PWR NO.2», «PWR NO.3», «PWR NO.4», «STOP», «DOOR NO.2», «OBD», «PWR SEAT», «FUEL OPEN», «FOG», «AMP», «PANEL», «TAIL», «AM1», «CIG», «POWER POINT», «RAD NO.2», «ECU-ACC», «GAUGE 1», «GAUGE2», «ECU-IG», «WIPER», «WASHER», «HTR (10 A)», «SEAT HTR» и «SUN-SHADE» |
| 2 | 60 | ABS NO.1 | 2002-2003: Все компоненты в предохранителях «RDI FAN», «ABS No.2», «ABS No.3», «CDS», «HTR (50 A)» и «ADJ PDL», а также антиблокировочная система тормозов, система контроля устойчивости автомобиля, система контроля тяги, система помощи при торможении |
| 2 | 50 | ABS NO.1 | 2003-2006: Все компоненты в предохранителях «RDI FAN», «ABS No.2», «ABS No.3», «CDS», «HTR (50 A)» и «ADJ PDL», а также антиблокировочная система тормозов, система контроля устойчивости автомобиля, система контроля тяги, система помощи при торможении |
| 3 | 15 | HEAD LH LVVR | Левая фара (ближний свет) и передние противотуманные фары |
| 4 | 15 | HEAD RH LWR | Правая фара (ближний свет) |
| 5 | 5 | DRL | Система дневных ходовых огней |
| 6 | 10 | A/C | Система кондиционирования воздуха |
| 7 | — | — | Не используется |
| 8 | — | — | Не используется |
| 9 | — | — | Не используется |
| 10 | 40 | MAIN | Все компоненты в предохранителях «HEAD LH LWR», «HEAD RH LWR», «HEAD LH UPR», «HEAD RH UPR» и «DRL» |
| 11 | 40 | ABS No.2 | Антиблокировочная система тормозов, система контроля устойчивости автомобиля, система контроля тяги, система помощи при торможении |
| 12 | 30 | RDI | Электрический вентилятор охлаждения |
| 13 | 30 | CDS | Электрический вентилятор охлаждения |
| 14 | 50 | HTR | Система кондиционирования воздуха |
| 15 | 30 | ADJ PDL | Регулируемые педали с электроприводом |
| 16 | 40 | ABS No.3 | 2002-2003: Антиблокировочная система тормозов, система контроля устойчивости автомобиля, система контроля тяги, система помощи при торможении |
| 16 | 30 | ABS No.3 | 2003-2006: Антиблокировочная система тормозов, система контроля устойчивости автомобиля, система контроля тяги, система помощи при торможении |
| 17 | 30 | AM 2 | Все компоненты в предохранителях «IGN» и «IG2», а также система запуска |
| 18 | 10 | HEAD LH UPR | Левая фара (дальний свет) |
| 19 | 10 | HEAD RH UPR | Правая фара (дальний свет) |
| 20 | 5 | ST | Система запуска |
| 21 | 5 | TEL | Нет цепи |
| 22 | 5 | ALT-S | Система зарядки |
| 23 | 15 | IGN | Система запуска |
| 24 | 10 | IG2 | Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, система подушек безопасности SRS, преднатяжители ремней безопасности, система круиз-контроля |
| 25 | 25 | DOOR1 | Мультиплексная система связи (система центрального замка, автоматическая блокировка дверей, система беспроводного дистанционного управления) |
| 26 | 20 | EFI | Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива |
| 27 | 10 | HORN | Гудок |
| 28 | 30 | D.C.C | Все компоненты в предохранителях «ECU-B», «RAD NO.1» и «DOME» |
| 29 | 25 | A/F | Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива |
| 30 | — | — | Не используется |
| 31 | 10 | ETCS | Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива |
| 32 | 15 | HAZ | Аварийная сигнализация |
| Реле | |||
| R1 | Не используется | ||
| R2 | Не используется | ||
| R3 | Система дневных ходовых огней (№2) | ||
| R4 | Система дневных ходовых огней (№3) | ||
| R5 | Электрический вентилятор охлаждения (№2) | ||
| R6 | Система дневных ходовых огней (№4) | ||
| R7 | Не используется | ||
| R8 | Электрический вентилятор охлаждения (№3) | ||
| R9 | Магнитная муфта (A/C) | ||
| R10 | Блок управления двигателем (датчик соотношения воздух/топливо) | ||
| R11 | Система кондиционирования воздуха (обогреватель) | ||
| R12 | Стартер | ||
| R13 | Фары | ||
| R14 | Электрический вентилятор охлаждения (№1) | ||
| R15 | Реле отключения цепи (C/OPN) | ||
| R16 | Гудок | ||
| R17 | Блок управления двигателем (EFI) |
Блок реле ABS
| № | А | Название | Защищаемые цепи |
|---|---|---|---|
| 1 | 7.5 | ABS NO.4 | Антиблокировочная система тормозов, система контроля устойчивости автомобиля, система контроля тяги, система помощи при торможении |
| Реле | |||
| R1 | ABS MTR | ||
| R2 | ABS CUT |
