В этой статье мы рассмотрим Lexus IS первого поколения (XE10), выпускавшийся с 2000 по 2005 год. Здесь вы найдете схемы блоков предохранителей для Lexus IS300 2001, 2002, 2003, 2004 и 2005, информацию о расположении панелей предохранителей внутри автомобиля и назначение каждого предохранителя (расположение предохранителей).
Схема предохранителей Lexus IS 300 2001-2005
Салон

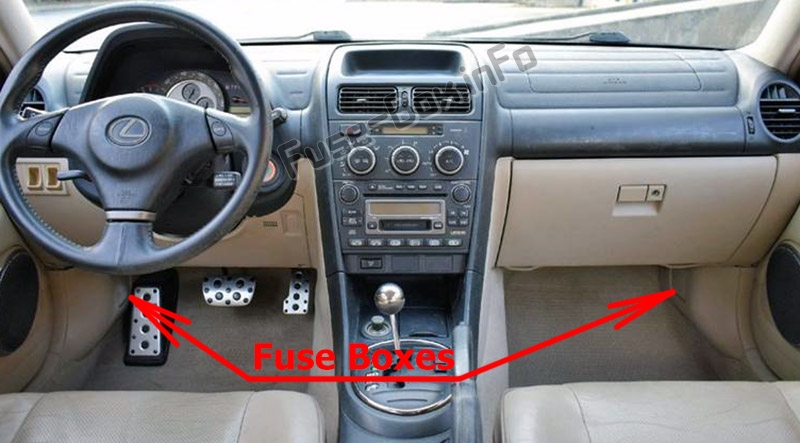

Есть две панели предохранителей: первая расположена на панели у ног водителя, вторая — на пассажирской стороне у педалей за крышками.
Моторный отсек
Он расположен в моторном отсеке рядом с аккумулятором.
2001, 2002
Салон
Назначение предохранителей в салоне (2001-2002)
| № | Обозначение | А | Цепь |
|---|---|---|---|
| 1 | D FR P/W | 20 | Система стеклоподъемников |
| 2 | TAIL | 10 | Задние фонари, габаритные огни, фонари подсветки номерного знака, фары-прожекторы |
| 3 | GAUGE | 10 | Задние фонари, стеклоподъемники, приборы и датчики, индикаторы обслуживания и звуковые сигналы, аварийная сигнализация, обогрев лобового стекла, обогрев боковых зеркал |
| 4 | DOOR | 20 | Система центрального замка |
| 5 | PANEL | 7.5 | Подсветка приборной панели, обогрев сидений, прикуриватель, автоматическая трансмиссия, система контроля тяги, задний противотуманный фонарь, подсветка пепельницы |
| 6 | WASHER | 15 | Омыватель лобового стекла, очиститель фар |
| 7 | STARTER | 7.5 | Система запуска |
| 8 | FR DEF | 20 | Нет цепей |
| 9 | A/C | 10 | Система кондиционирования воздуха |
| 10 | SEAT HTR | 15 | Обогрев сидений |
| 11 | CIG | 15 | Прикуриватель, розетка |
| 12 | S/ROOF | 30 | Солнечный люк |
| 13 | ECU-IG | 10 | Вентилятор радиатора, антиблокировочная система тормозов, солнечный люк, система блокировка селектора, система кондиционирования воздуха, система центрального замка, система регулировки уровня фар, охранная система |
| 14 | SRS-ACC | 10 | Система SRS |
| 15 | STOP | 15 | Стоп-сигналы, система блокировки селектора, антиблокировочная система тормозов |
| 16 | WIPER | 25 | Стеклоочистители |
| 17 | RADIO NO.2 | 10 | Аудиосистема, кондиционирование воздуха, боковые зеркала, система блокировки селектора |
| 18 | D P/SEAT | 30 | Система регулировки сидений |
| 19 | DOME | 7.5 | Внутреннее освещение, освещение багажника, подсветка зеркал, подсветка замка зажигания, карта освещения, подсветка дверей |
| 20 | FR FOG | 15 | Противотуманные фары |
| 21 | P FR P/W | 20 | Система стеклоподъемников |
| 22 | TV | 7.5 | Телевизор |
| 23 | ECU-B2 | 7.5 | Охранная система, система центрального замка |
| 24 | D RR P/W | 20 | Система стеклоподъемников |
| 25 | MIR HTR | 15 | Боковые зеркала |
| 26 | MPX-B | 10 | Система стеклоподъемников, кондиционирование воздуха, приборы и датчики, охранная система |
| 27 | P RR P/W | 20 | Система стеклоподъемников |
| 28 | SRS-B | 7.5 | Система SRS, система центрального замка |
| 29 | P P/SEAT | 30 | Система регулировки сидений |
| 30 | OBD | 7.5 | Бортовая диагностическая система |
| 31 | IGN | 7.5 | Система SRS, система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, система круиз-контроля |
Моторный отсек
Назначение предохранителей в моторном отсеке (2001-2002)
| № | Обозначение | А | Цепь |
|---|---|---|---|
| 32 | ECU-B1 | 20 | Охранная система, система центрального замка, внутреннее освещение, освещение багажника, подсветка зеркал, подсветка замка зажигания, карта освещения, подсветка дверей, система стеклоподъемников, кондиционирование воздуха, приборы и датчики |
| 33 | ALT-S | 7.5 | Система зарядки |
| 34 | ETCS | 15 | Электронная система управления дросселем |
| 35 | AM2 | 20 | Система запуска, система SRS, система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, система круиз-контроля |
| 36 | HORN | 10 | Гудок |
| 37 | TEL | 7.5 | Телефон |
| 38 | RADIO NO.1 | 20 | Аудиосистема |
| 39 | TURN-HAZ | 15 | Поворотники |
| 40 | EFI | 25 | Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, система контроля выбросов, иммобилайзер двигателя |
| 41 | DRL NO.2 | 30 | Система дневных ходовых огней |
| 42 | DRL NO.1 | 7.5 | Система дневных ходовых огней |
| 43 | H-LP L LWR | 15 | Левая фара (ближний свет), противотуманные фары |
| 44 | H-LP R LWR | 15 | Правая фара (ближний свет) |
| 45 | SPARE | Запасной предохранитель | |
| 46 | SPARE | Запасной предохранитель | |
| 47 | SPARE | Запасной предохранитель | |
| 48 | H-LP L UPR | 10 | Левая фара (дальний свет) |
| 49 | H-LP R UPR | 10 | Правая фара (дальний свет), индикаторы обслуживания и звуковые сигналы |
2003, 2004, 2005
Салон
Назначение предохранителей в салоне (2003-2005)
| № | Обозначение | А | Цепь |
|---|---|---|---|
| 1 | D FR P/W | 20 | Система стеклоподъемников |
| 2 | TAIL | 10 | Задние фонари, габаритные огни, фонари подсветки номерного знака, фары-прожекторы |
| 3 | GAUGE | 10 | Задние фонари, стеклоподъемники, приборы и датчики, индикаторы обслуживания и звуковые сигналы, аварийная сигнализация, обогрев лобового стекла, обогрев боковых зеркал |
| 4 | DOOR | 20 | Система центрального замка |
| 5 | PANEL | 7.5 | Подсветка приборной панели, обогрев сидений, прикуриватель, автоматическая трансмиссия, система контроля тяги, задний противотуманный фонарь, подсветка пепельницы |
| 6 | WASHER | 15 | Омыватель лобового стекла, очиститель фар |
| 7 | STARTER | 7.5 | Система запуска |
| 8 | FR DEF | 20 | Нет цепей |
| 9 | A/C | 10 | Система кондиционирования воздуха |
| 10 | SEAT HTR | 15 | Обогрев сидений |
| 11 | CIG | 15 | Прикуриватель, розетка |
| 12 | S/ROOF | 30 | Солнечный люк |
| 13 | ECU-IG | 10 | Вентилятор радиатора, антиблокировочная система тормозов, солнечный люк, система блокировка селектора, система кондиционирования воздуха, система центрального замка, система регулировки уровня фар, охранная система |
| 14 | SRS-ACC | 10 | Система SRS |
| 15 | STOP | 15 | Стоп-сигналы, система блокировки селектора, антиблокировочная система тормозов |
| 16 | WIPER | 25 | Стеклоочистители |
| 17 | RADIO NO.2 | 10 | Аудиосистема, кондиционирование воздуха, боковые зеркала, система блокировки селектора |
| 18 | D P/SEAT | 30 | Система регулировки сидений |
| 19 | DOME | 7.5 | Внутреннее освещение, освещение багажника, подсветка зеркал, подсветка замка зажигания, карта освещения, подсветка дверей |
| 20 | FR FOG | 15 | Противотуманные фары |
| 21 | P FR P/W | 20 | Система стеклоподъемников |
| 22 | TV | 7.5 | Телевизор |
| 23 | ECU-B2 | 7.5 | Охранная система, система центрального замка |
| 24 | D RR P/W | 20 | Система стеклоподъемников |
| 25 | MIR HTR | 15 | Боковые зеркала |
| 26 | MPX–B | 10 | Система стеклоподъемников, кондиционирование воздуха, приборы и датчики, охранная система |
| 27 | P RR P/W | 20 | Система стеклоподъемников |
| 28 | SRS-B | 7.5 | Система SRS, система центрального замка |
| 29 | P P/SEAT | 30 | Система регулировки сидений |
| 30 | OBD | 7.5 | Бортовая диагностическая система |
| 31 | IGN | 7.5 | Система SRS, система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, система круиз-контроля |
Моторный отсек
Назначение предохранителей в моторном отсеке (2003-2005)
| № | Обозначение | А | Цепь |
|---|---|---|---|
| 32 | ECU-B1 | 20 | Охранная система, система центрального замка, внутреннее освещение, освещение багажника, подсветка зеркал, подсветка замка зажигания, карта освещения, подсветка дверей, система стеклоподъемников, кондиционирование воздуха, приборы и датчики |
| 33 | ALT-S | 7.5 | Система зарядки |
| 34 | ETCS | 15 | Электронная система управления дросселем |
| 35 | AM2 | 20 | Система запуска, система SRS, система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, система круиз-контроля |
| 36 | HORN | 10 | Гудок |
| 37 | TEL | 7.5 | Телефон |
| 38 | RADIO NO.1 | 20 | Аудиосистема |
| 39 | TURN-HAZ | 15 | Поворотники |
| 40 | EFI | 25 | Система многоточечного впрыска топлива/последовательного многоточечного впрыска топлива, система контроля выбросов, иммобилайзер двигателя |
| 41 | DRL No.2 | 30 | Система дневных ходовых огней |
| 42 | DRL No.1 | 7.5 | Система дневных ходовых огней |
| 43 | H-LP L LWR | 15 | Левая фара (ближний свет), противотуманные фары |
| 44 | H-LP R LWR | 15 | Правая фара (ближний свет) |
| 45 | SPARE | Запасной предохранитель | |
| 46 | SPARE | Запасной предохранитель | |
| 47 | SPARE | Запасной предохранитель | |
| 48 | H-LP L UPR | 10 | Левая фара (дальний свет) |
| 49 | H-LP R UPR | 10 | Правая фара (дальний свет), индикаторы обслуживания и звуковые сигналы |
