В этой статье мы рассматриваем Lexus LX второго поколения (J100) до рестайлинга, выпускавшийся с 1998 по 2002 год. Здесь вы найдете схемы блоков предохранителей для Lexus LX470 1998, 1999, 2000, 2001 и 2002, информацию о расположении панелей предохранителей внутри автомобиля и назначение каждого предохранителя (расположение предохранителей).
Схема предохранителей Lexus LX 470 1998-2002
Расположение блока предохранителей

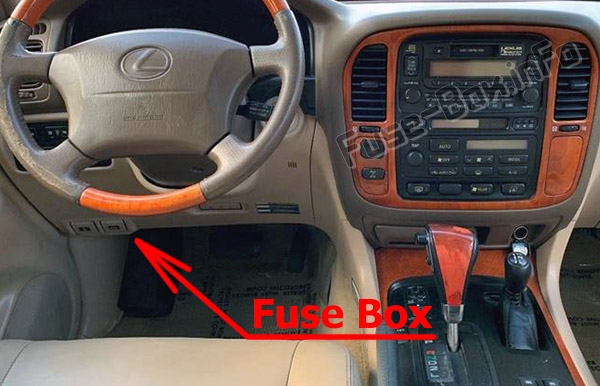

Блок предохранителей расположен на боковой панели со стороны водителя под приборной панелью.
Схема блока предохранителей
Назначение предохранителей в салоне
| № | Название | Номинал (А) | Описание |
|---|---|---|---|
| 32 | POWER | 30 | Электростеклоподъемники, Электропривод люка, Система регулировки сидений, Система центрального замка |
| 33 | IGN | 10 | SRS, Претензионеры ремней безопасности, Система многоточечного впрыска топлива/Последовательного многоточечного впрыска топлива, Антиблокировочная система тормозов, Сигнал тревоги разряда аккумулятора, Система иммобилайзера двигателя, Отключающее устройство системы круиз-контроля |
| 34 | CIGAR | 15 | Зажигалка |
| 35 | SRS | 15 | SRS, Претензионеры ремней безопасности |
| 36 | MIRR | 10 | Электропривод боковых зеркал |
| 37 | RR A.C. | 30 | Задняя система кондиционирования воздуха |
| 38 | STOP | 15 | Стоп-сигналы, Верхний стоп-сигнал |
| 39 | FR FOG | 15 | Противотуманные фары |
| 40 | I/UP | 7.5 | Система увеличения холостого хода двигателя |
| 41 | WIPER | 20 | Стеклоочистители и омыватель лобового стекла, Стеклоочиститель и омыватель заднего стекла |
| 42 | GAUGE | 15 | Приборы и датчики, Индикаторы напоминания о обслуживании и предупреждающие сигналы (кроме сигналов разряда, открытой двери и SRS), Реверсные фонари |
| 43 | DIFF | 20 | Система блокировки заднего дифференциала |
| 44 | AHC-IG | 20 | Активная система регулировки высоты подвески (AHC) |
| 45 | DOME | 10 | Подсветка замка зажигания, Открыватель гаражных ворот, Подсветка дверей, Внутреннее освещение, Личные лампы |
| 46 | PWR OUTLET | 15 | Розетки |
| 47 | ECU-IG | 15 | Система регулировки сидений, Система блокировки селектора АКПП, Антиблокировочная система тормозов |
| 48 | RR HTR | 10 | Задний кондиционер |
| 49 | OBD | 10 | Бортовую диагностическая система |
| 50 | AHC-B | 15 | Активная система регулировки высоты подвески (AHC) |
| 51 | TAIL | 15 | Система дневных ходовых огней, Габаритные огни, Фонари номерного знака, Маркерные огни, Подсветка приборной панели |
| 52 | ECU-B | 10 / 15 | 1998: Система центрального замка, Электростеклоподъемники, Задний стеклоочиститель, Система подсветки салона (10A) 1999-2002: Система дневных ходовых огней, SRS, Рулевое управление с регулировкой наклона и вылета (15A) |
| 53 | DEFOG | 20 | Электроподогрев заднего стекла |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Название | Номинал (А) | Описание |
|---|---|---|---|
| 1 | ALT-S | 7.5 | Система зарядки |
| 2 | MAIN | 100 | Все компоненты в предохранителях «AM2», «STARTER», «EFI или ECD», «HORN», «HAZ-TRN», «ABS NO.2», «HEAD (LH-UPR)», «HEAD (RH-UPR)», «HEAD (LH-LWR)», «HEAD (RH-LWR)», «GLOW», «THROTTLE» и «RADIO» |
| 3 | ALT | 140 | Все компоненты в предохранителях «J/B NO.2», «MIR-HTR», «SEAT HTR», «FUEL HTR», «A.C», «AM1 NO. 1», «AM1 NO.2», «ACC», «CDS FAN», «HTR», «AHC», «ABS NO.1» и «HEAD CLNER» |
| 4 | J/B NO.2 | 100 | Все компоненты в предохранителях «ECU-B», «FR FOG», «TAIL», «STOP», «DOME», «POWER», «RR A.C», «DEFOG», «OBD», «AHC-B» и «RR HTR» |
| 5 | AM1 NO.2 | 20 | Система пуска, Поворотные огни, Аварийная сигнализация, Все компоненты в предохранителях «CIGAR», «ECU-IG», «MIRR» и «SRS» |
| 6 | A.C | 20 | Система кондиционирования воздуха |
| 7 | POWER HTR | 10 | 1998-1999: Система кондиционирования воздуха 2000-2002: Не используется |
| 8 | SEAT HTR | 15 | Подогрев сидений |
| 9 | FUEL HTR | 20 | 1998-1999: Подогрев топлива 2000-2002: Не используется |
| 10 | MIR HTR | 15 | Электроподогрев боковых зеркал |
| 11 | HEAD CLNER | 20 | Омыватель фар |
| 12 | CDS FAN | 20 | Электровентилятор охлаждения |
| 13 | EFI или ECD | 20 | Система многоточечного впрыска топлива/Последовательного многоточечного впрыска топлива, Система контроля выбросов, Топливный насос |
| 14 | HORN | 10 | Сигналы |
| 15 | THROTTLE | 15 | Электронная система управления дросселем |
| 16 | RADIO | 20 | Аудиосистема |
| 17 | HAZ-TRN | 15 | Аварийная сигнализация, Поворотные огни |
| 18 | AM2 | 30 | Система пуска, Система многоточечного впрыска топлива/Последовательного многоточечного впрыска топлива, Все компоненты в предохранителе «IGN» |
| 19 | TEL или ECU–B1 | 10 / 20 | 1998: Нет цепи. 1999-2002: Система центрального замка, Электростеклоподъемники, Задний стеклоочиститель, Система подсветки салона |
| 20 | HEAD (LH-UPR) | 20 | Левая фара (ближний свет) |
| 21 | HEAD (RH-UPR) | 20 | Правая фара (дальний свет), Система дневных ходовых огней |
| 22 | HEAD (LH-LWR) | 10 | Левая фара (ближний свет), Противотуманная фара |
| 23 | HEAD (RH-LWR) | 10 | Правая фара (ближний свет) |
| 24 | ABS NO.1 | 40 | Антиблокировочная система тормозов |
| 25 | AHC | 50 | Активная система регулировки высоты подвески (AHC) |
| 26 | ACC | 50 | Все компоненты в предохранителях «MIRR», «CIGAR» и «SRS» |
| 27 | AM1 NO.1 | 80 | Система зарядки, Электроподогрев боковых зеркал, Все компоненты в предохранителях «AM1 NO.2», «GAUGE», «WIPER», «AHC−IG», «DIFF», «A.C», «POWER HTR», «FUEL HTR» и «SEAT HTR» |
| 28 | HTR | 60 | Система кондиционирования воздуха |
| 29 | GLOW | 80 | Нет цепи |
| 30 | ABS NO.2 | 40 | Антиблокировочная система тормозов |
| 31 | STARTER | 30 | Система пуска |
