Расположение предохранителей Lexus LX 470 2003-2007
Блоки предохранителей в салоне

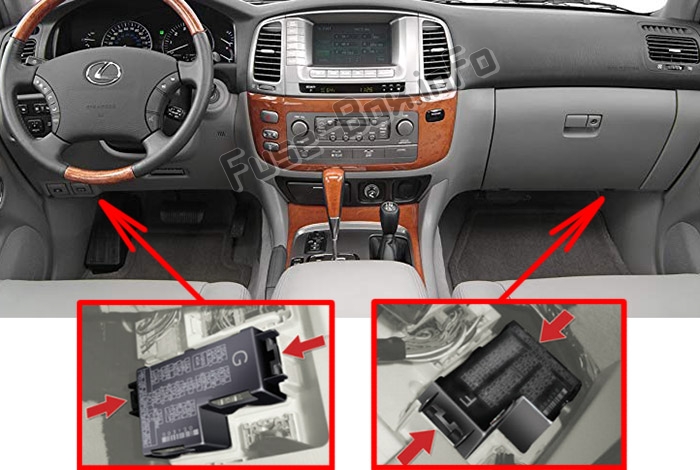

Под приборной панелью расположены два блока предохранителей: первый на панели в ногах со стороны водителя, второй — со стороны пассажира.
Блоки предохранителей в моторном отсеке
2003, 2004
Салон
Назначение предохранителей в салоне (2003, 2004)
| № | Название | Номинал (А) | Описание |
|---|---|---|---|
| 29 | PWR OUTLET | 15 | Розетки питания |
| 30 | CIG | 15 | Прикуриватель |
| 31 | ACC | 7.5 | Подсветка приборной панели |
| 32 | AM1 | 7.5 | Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива |
| 33 | DEFOG | 20 | Задний стеклоочиститель |
| 34 | AHC-B | 15 | Активная подвеска с контролем высоты (AHC) |
| 35 | FUEL HTR | 20 | Подогрев топлива |
| 36 | POWER HTR | 7.5 | Электрический обогреватель |
| 37 | AHC-IG | 20 | Активная подвеска с контролем высоты (AHC) |
| 38 | EFI or ECD No.2 | 10 | Система контроля выбросов |
| 39 | GAUGE 1 | 10 | Приборы и датчики |
| 40 | ECU-IG 1 | 10 | Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива |
| 41 | ECU-B1 | 10 | Навигационная система |
| 42 | DBL LOCK | 15 | Система двойной блокировки |
| 43 | BATT CHARGE | 30 | Система зарядки |
| 44 | A/C | 15 | Система кондиционирования воздуха |
| 45 | STOP | 15 | Стоп-сигналы |
| 46 | OBD-2 | 7.5 | Бортовую диагностическую систему |
| 47 | IDLE UP | 7.5 | Система увеличения холостого хода |
| 48 | LH SEAT | 30 | Система регулировки сидений |
| 49 | DOOR | 25 | Система центрального замка, Электростеклоподъемники |
| 50 | SUN ROOF | 25 | Электропривод люка |
| 51 | RR WIPER | 15 | Система заднего стеклоочистителя |
| 52 | ECU-B2 | 10 | Система центрального замка, Электростеклоподъемник |
| 53 | DIFF | 20 | Система полного привода |
| 54 | WASHER | 15 | Омыватель лобового стекла |
| 55 | RADIO | 10 | Аудиосистема |
| 56 | DOME | 10 | Внутреннее освещение |
| 57 | VGRS | 40 | Система рулевого управления с переменным передаточным отношением |
| 58 | P/W (FL) | 20 | Электростеклоподъемник |
| 59 | P/W (RL) | 20 | Электростеклоподъемник |
| 60 | WIPER | 25 | Стеклоочиститель лобового стекла |
| 61 | ECU-IG 2 | 10 | Задняя система кондиционирования воздуха |
| 62 | SEAT HTR | 15 | Подогрев сидений |
| 63 | GAUGE 2 | 10 | Задние фонари |
| 64 | MET | 7.5 | Приборы и датчики |
| 65 | IGN | 7.5 | Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива |
| 66 | SECURITY | 7.5 | Система охранной сигнализации |
| 67 | P/W (RR) | 20 | Электростеклоподъемник |
| 68 | P/W (FR) | 20 | Электростеклоподъемник |
| 69 | TIL & TEL | 20 | Рулевое управление с регулировкой наклона и вылета |
| 70 | RR A/C | 30 | Задняя система кондиционирования воздуха |
| 71 | RH SEAT | 30 | Система регулировки сидений |
Моторный отсек
Назначение предохранителей в моторном отсеке (2003, 2004)
| № | Название | Номинал (А) | Описание |
|---|---|---|---|
| 1 | ABS NO.2 | 40 | Антиблокировочная система тормозов |
| 2 | ABS NO.1 | 50 | Антиблокировочная система тормозов |
| 3 | AHC | 50 | Активная подвеска с контролем высоты (AHC) |
| 4 | ST1 | 7.5 | Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива |
| 5 | TOWING | 30 | Фонари прицепа |
| 6 | MIR HTR | 15 | Обогрев боковых зеркал |
| 7 | RR HTR | 10 | Задняя система кондиционирования воздуха |
| 8 | HAZ-TRN | 15 | Аварийная сигнализация, Указатели поворота |
| 9 | ALT-S | 7.5 | Система зарядки |
| 10 | NV-IR | 15 | Система ночного видения Lexus |
| 11 | FR FOG | 15 | Противотуманные фары |
| 12 | TOWING BRK | 30 | Фонари прицепа |
| 13 | HEAD CLNER | 20 | Омыватель фар |
| 14 | FR-IG | 10 | Система зарядки |
| 15 | PANEL | 7.5 | Подсветка приборной панели |
| 16 | TOWING TAIL | 30 | Фонари прицепа |
| 17 | TAIL | 15 | Габаритные огни, Задние фонари |
| 18 | BAT | 30 | Все компоненты в «ECU-B2» |
| 19 | TEL | 7.5 | Система Lexus Link |
| 20 | AMP | 30 | Аудиосистема |
| 21 | EFI or ECD No.1 | 25 | Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива |
| 22 | AM2 | 15 | Все компоненты в «IGN» |
| 23 | ETCS | 10 | Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива |
| 24 | HORN | 10 | Сигнал |
| 25 | HEAD (RH-LWR) | 10 | Правая фара (ближний свет) |
| 26 | HEAD (LH-LWR) | 10 | Левая фара (ближний свет) |
| 27 | HEAD (RH-UPR) | 20 | Правая фара (дальний свет) |
| 28 | HEAD (LH-UPR) | 20 | Левая фара (дальний свет) |
2005
Салон
Назначение предохранителей в салоне (2005)
| № | Название | Номинал (А) | Описание |
|---|---|---|---|
| 29 | PWR OUTLET | 15 | Розетки питания |
| 30 | CIG | 15 | Прикуриватель |
| 31 | ACC | 7.5 | Подсветка приборной панели |
| 32 | AM1 | 7.5 | Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива |
| 33 | DEFOG | 20 | Задний стеклоочиститель |
| 34 | AHC-B | 15 | Активная подвеска с контролем высоты (AHC) |
| 35 | FUEL HTR | 20 | Подогрев топлива |
| 36 | POWER HTR | 7.5 | Электрический обогреватель |
| 37 | AHC-IG | 20 | Активная подвеска с контролем высоты (AHC) |
| 38 | EFI or ECD No.2 | 10 | Система контроля выбросов |
| 39 | GAUGE 1 | 10 | Приборы и датчики |
| 40 | ECU-IG 1 | 10 | Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива |
| 41 | ECU-B1 | 10 | Навигационная система |
| 42 | DBL LOCK | 15 | Система двойной блокировки |
| 43 | A/C | 15 | Система кондиционирования воздуха |
| 44 | STOP | 15 | Стоп-сигналы |
| 45 | OBD-2 | 7.5 | Бортовую диагностическую систему |
| 46 | IDLE UP | 7.5 | Система увеличения холостого хода |
| 47 | LH SEAT | 30 | Система регулировки сидений |
| 48 | DOOR | 25 | Система центрального замка, Электростеклоподъемники |
| 49 | SUN ROOF | 25 | Электропривод люка |
| 50 | RR WIPER | 15 | Система заднего стеклоочистителя |
| 51 | ECU-B2 | 10 | Система центрального замка, Электростеклоподъемник |
| 52 | DIFF | 20 | Система полного привода |
| 53 | WASHER | 15 | Омыватель лобового стекла |
| 54 | RADIO | 10 | Аудиосистема |
| 55 | DOME | 10 | Внутреннее освещение |
| 56 | VGRS | 40 | Система рулевого управления с переменным передаточным отношением |
| 57 | P/W (FL) | 20 | Электростеклоподъемник |
| 58 | P/W (RL) | 20 | Электростеклоподъемник |
| 59 | WIPER | 25 | Стеклоочиститель лобового стекла |
| 60 | ECU-IG 2 | 10 | Задняя система кондиционирования воздуха |
| 61 | SEAT HTR | 15 | Подогрев сидений |
| 62 | GAUGE 2 | 10 | Задние фонари |
| 63 | MET | 7.5 | Приборы и датчики |
| 64 | IGN | 7.5 | Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива |
| 65 | SECURITY | 7.5 | Система охранной сигнализации |
| 66 | P/W (RR) | 20 | Электростеклоподъемник |
| 67 | P/W (FR) | 20 | Электростеклоподъемник |
| 68 | BATT CHARGE | 30 | Система зарядки прицепа |
| 69 | TIL & TEL | 20 | Рулевое управление с регулировкой наклона и вылета |
| 70 | RR A/C | 30 | Задняя система кондиционирования воздуха |
| 71 | RH SEAT | 30 | Система регулировки сидений |
Моторный отсек
Назначение предохранителей в моторном отсеке (2005)
| № | Название | Номинал (А) | Описание |
|---|---|---|---|
| 1 | ABS NO.2 | 40 | Антиблокировочная система тормозов |
| 2 | ABS NO.1 | 50 | Антиблокировочная система тормозов |
| 3 | AHC | 50 | Активная подвеска с контролем высоты (AHC) |
| 4 | ST1 | 7.5 | Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива |
| 5 | TOWING | 30 | Фонари прицепа |
| 6 | MIR HTR | 15 | Обогрев боковых зеркал |
| 7 | RR HTR | 10 | Задняя система кондиционирования воздуха |
| 8 | HAZ-TRN | 15 | Аварийная сигнализация, Указатели поворота |
| 9 | ALT-S | 7.5 | Система зарядки |
| 10 | NV-IR | 20 | Система ночного видения Lexus |
| 11 | FR FOG | 15 | Противотуманные фары |
| 12 | TOWING BRK | 30 | Фонари прицепа |
| 13 | HEAD CLNER | 20 | Омыватель фар |
| 14 | FR-IG | 10 | Система зарядки |
| 15 | PANEL | 7.5 | Подсветка приборной панели |
| 16 | TOWING TAIL | 30 | Фонари прицепа |
| 17 | TAIL | 15 | Габаритные огни, Задние фонари |
| 18 | BAT | 30 | Все компоненты в «ECU-B2» |
| 19 | TEL | 7.5 | Система Lexus Link |
| 20 | AMP | 30 | Аудиосистема |
| 21 | EFI or ECD No.1 | 25 | Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива |
| 22 | AM2 | 15 | Все компоненты в «IGN» |
| 23 | ETCS | 10 | Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива |
| 24 | HORN | 10 | Сигнал |
| 25 | HEAD (RH-LWR) | 10 | Правая фара (ближний свет) |
| 26 | HEAD (LH-LWR) | 10 | Левая фара (ближний свет) |
| 27 | HEAD (RH-UPR) | 20 | Правая фара (дальний свет) |
| 28 | HEAD (LH-UPR) | 20 | Левая фара (дальний свет) |
2006, 2007
Салон
Назначение предохранителей в салоне (2006, 2007)
| № | Название | Номинал (А) | Описание |
|---|---|---|---|
| 31 | PWR OUTLET | 15 | Розетки питания |
| 32 | CIG | 15 | Прикуриватель |
| 33 | ACC | 7.5 | Подсветка приборной панели |
| 34 | AM1 | 7.5 | Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива |
| 35 | DEFOG | 20 | Задний стеклоочиститель |
| 36 | AHC-B | 15 | Активная подвеска с контролем высоты (AHC) |
| 37 | FUEL HTR | 20 | Подогрев топлива |
| 38 | POWER HTR | 7.5 | Электрический обогреватель |
| 39 | AHC-IG | 20 | Активная подвеска с контролем высоты (AHC) |
| 40 | EFI or ECD No.2 | 10 | Система контроля выбросов |
| 41 | GAUGE 1 | 10 | Приборы и датчики |
| 42 | ECU-IG 1 | 10 | Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива |
| 43 | ECU-B1 | 10 | Навигационная система |
| 44 | DBL LOCK | 15 | Система двойной блокировки |
| 45 | A/C | 15 | Система кондиционирования воздуха |
| 46 | STOP | 15 | Стоп-сигналы |
| 47 | OBD-2 | 7.5 | Бортовую диагностическую систему |
| 48 | IDLE UP | 7.5 | Система увеличения холостого хода |
| 49 | LH SEAT | 30 | Система регулировки сидений |
| 50 | DOOR | 25 | Система центрального замка, Электростеклоподъемники |
| 51 | SUN ROOF | 25 | Электропривод люка |
| 52 | RR WIPER | 15 | Система заднего стеклоочистителя |
| 53 | ECU-B2 | 10 | Система центрального замка, Электростеклоподъемник |
| 54 | DIFF | 20 | Система полного привода |
| 55 | WASHER | 15 | Омыватель лобового стекла |
| 56 | RADIO | 10 | Аудиосистема |
| 57 | DOME | 10 | Внутреннее освещение |
| 58 | VGRS | 40 | Система рулевого управления с переменным передаточным отношением |
| 59 | P/W (FL) | 20 | Электростеклоподъемник |
| 60 | P/W (RL) | 20 | Электростеклоподъемник |
| 61 | WIPER | 25 | Стеклоочиститель лобового стекла |
| 62 | ECU-IG 2 | 10 | Задняя система кондиционирования воздуха |
| 63 | SEAT HTR | 15 | Подогрев сидений |
| 64 | GAUGE 2 | 10 | Задние фонари |
| 65 | MET | 7.5 | Приборы и датчики |
| 66 | IGN | 7.5 | Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива |
| 67 | SECURITY | 7.5 | Система охранной сигнализации |
| 68 | P/W (RR) | 20 | Электростеклоподъемник |
| 69 | P/W (FR) | 20 | Электростеклоподъемник |
| 70 | BATT CHARGE | 30 | Система зарядки прицепа |
| 71 | TIL & TEL | 20 | Рулевое управление с регулировкой наклона и вылета |
| 72 | RR A/C | 30 | Задняя система кондиционирования воздуха |
| 73 | RH SEAT | 30 | Система регулировки сидений |
Моторный отсек
Назначение предохранителей в моторном отсеке (2006, 2007)
| № | Название | Номинал (А) | Описание |
|---|---|---|---|
| 1 | ABS NO.2 | 40 | Антиблокировочная система тормозов |
| 2 | ABS NO.1 | 50 | Антиблокировочная система тормозов |
| 3 | AHC | 50 | Активная подвеска с контролем высоты (AHC) |
| 4 | WIP-S | 7.5 | Нет цепи |
| 5 | TOWING | 30 | Фонари прицепа |
| 6 | MIR HTR | 15 | Обогрев боковых зеркал |
| 7 | RR HTR | 10 | Задняя система кондиционирования воздуха |
| 8 | HAZ-TRN | 15 | Аварийная сигнализация, Указатели поворота |
| 9 | ALT-S | 7.5 | Система зарядки |
| 10 | NV-IR | 20 | Система ночного видения Lexus |
| 11 | FR FOG | 15 | Противотуманные фары |
| 12 | TOWING BRK | 30 | Фонари прицепа |
| 13 | HEAD CLNER | 20 | Омыватель фар |
| 14 | FR-IG | 10 | Система зарядки |
| 15 | PANEL | 7.5 | Подсветка приборной панели |
| 16 | TOWING TAIL | 30 | Фонари прицепа |
| 17 | TAIL | 15 | Габаритные огни, Задние фонари |
| 18 | BAT | 30 | Все компоненты в «ECU-B2» |
| 19 | TEL | 7.5 | Система Lexus Link |
| 20 | AMP | 30 | Аудиосистема |
| 21 | EFI or ECD No.1 | 25 | Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива |
| 22 | AM2 | 15 | Все компоненты в «IGN» |
| 23 | ETCS | 10 | Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива |
| 24 | HORN | 10 | Сигнал |
| 25 | HEAD (RH-LWR) | 10 | Правая фара (ближний свет) |
| 26 | HEAD (LH-LWR) | 10 | Левая фара (ближний свет) |
| 27 | HEAD (RH-UPR) | 20 | Правая фара (дальний свет) |
| 28 | HEAD (LH-UPR) | 20 | Левая фара (дальний свет) |
| 29 | AIR PUMP | 50 | Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива |
| 30 | A/F HTR | 15 | Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива |
