В этой статье мы рассматриваем Mazda CX-9 первого поколения (TB), выпускавшуюся с 2006 по 2015 год. Здесь вы найдете схемы блоков предохранителей для Mazda CX-9 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015, информацию о расположении панелей предохранителей внутри автомобиля, а также назначение каждого предохранителя (расположение предохранителей).
Расположение предохранителей Mazda CX-9 2006-2015
Если электрическая система не работает, проверьте предохранители, расположенные за бардачком.
Если фары или другие электрические компоненты не работают, а предохранители в салоне в порядке, проверьте блок предохранителей под капотом.
Салон автомобиля

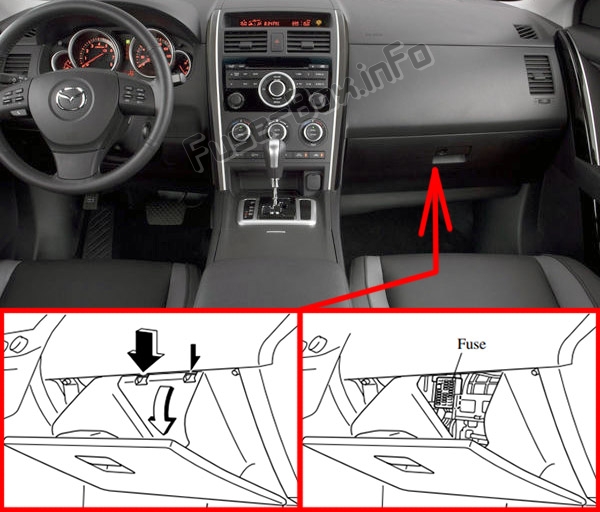

Блок предохранителей расположен за бардачком.
Откройте бардачок, снимите крышку, вытащите предохранитель с помощью экстрактора, предоставленного на блоке предохранителей в моторном отсеке.
Блок предохранителей в моторном отсеке
2007, 2008, 2009, 2010
Моторный отсек
Назначение предохранителей в моторном отсеке (2007, 2008, 2009, 2010)
| № | ОПИСАНИЕ | НОМИНАЛ | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | MAIN | 150A | Для защиты всех цепей |
| 2 | ENGINE | 20A | Система управления трансмиссией |
| 3 | R HEATER | 40A | Обогреватель |
| 4 | P.SEAT R | 30A | Электропривод сиденья (правое) (некоторые модели) |
| 5 | HEATER | 50A | Обогреватель |
| 6 | IGKEY2 | 40A | Для защиты различных цепей |
| 7 | FAN1 | 30A (некоторые модели) | Вентилятор охлаждения |
| 7 | FAN1 | 40A (некоторые модели) | Вентилятор охлаждения |
| 8 | P.SEAT L | 40A | Электропривод сиденья (левое) (некоторые модели) |
| 9 | DEFOG | 30A | Задний стеклоочиститель |
| 10 | BTN | 40A | Для защиты различных цепей |
| 11 | FUEL PUMP | 30A | Топливный насос |
| 12 | IGKEY1 | 30A | Для защиты различных цепей |
| 13 | FOG | 15A | Противотуманные фары |
| 14 | ABS (SOL) | 30A | Соленоид ABS |
| 15 | D/L | 25A | Центральный замок |
| 16 | ROOM | 15A | Потолочный светильник |
| 17 | OUTLET CTR | 15A | Прикуриватель (центральный) |
| 18 | OUTLET RR | 15A | Прикуриватель (задний) |
| 19 | AC PWR | 15A | Люк в крыше (некоторые модели), инвертор DC/AC |
| 20 | S.WARM | 15A | Подогрев сидений (некоторые модели) |
| 21 | A/C MAG | 10A | Кондиционер |
| 22 | BOSE | 25A | Аудиосистема (модели с Bose Sound System) (некоторые модели) |
| 23 | FAN2 | 30A (некоторые модели) | Вентилятор охлаждения |
| 23 | FAN2 | 40A (некоторые модели) | Вентилятор охлаждения |
| 24 | ABS | 50A | ABS |
| 25 | IG COIL | 25A | Система зажигания |
| 26 | H/L LOW L | 15A | Фара-левая (ближний свет) |
| 27 | H/L LOW R | 15A | Фара-правая (ближний свет) |
| 28 | H/L HIGH | 20A | Фары-дальний свет |
| 29 | HAZARD | 15A | Аварийная сигнализация |
| 30 | ENG +B | 10A | PCM |
| 31 | HORN | 15A | Сигнал |
| 32 | STOP | 7.5A | Стоп-сигналы |
| 33 | EGI INJ | 10A | Система управления двигателем |
| 34 | ENG BAR | 20A | Датчик расхода воздуха, клапан EGR |
| 35 | ENG BAR 2 | 7.5A | PCM |
Блок реле
| № | ОПИСАНИЕ | НОМИНАЛ | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | INJ | 7.5A | Форсунки |
| 2 | — | — | — |
| 3 | — | — | — |
Салон автомобиля
Назначение предохранителей в салоне (2007, 2008, 2009, 2010)
| № | ОПИСАНИЕ | НОМИНАЛ | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | OUTLET FR | 15A | Прикуриватель (передний) |
| 2 | MIRROR | 7.5A | Электропривод зеркал |
| 3 | — | — | — |
| 4 | METER | 10A | Приборная панель |
| 5 | SAS | 7.5A | ABS, подушки безопасности |
| 6 | ENG.IGA | 7.5A | Система управления двигателем |
| 7 | STA | 7.5A | Система зажигания |
| 8 | — | — | — |
| 9 | A/C | 7.5A | Кондиционер |
| 10 | R.WIPER | 15A | Задний стеклоочиститель и омыватель |
| 11 | TRAILER | — | — |
| 12 | P.LIFT GATE | 20A | Электропривод задней двери (некоторые модели) |
| 13 | SUNROOF | 15A | Люк в крыше (некоторые модели) |
| 14 | AUDIO | 10A | Аудиосистема |
| 15 | M.DEF | 10A | Обогрев зеркал (некоторые модели) |
| 16 | — | — | — |
| 17 | TAIL | 10A | Задние фонари |
| 18 | ILLUMI | 10A | Подсветка приборной панели |
| 19 | INJ | 7.5A | Форсунки |
| 20 | — | — | — |
| 21 | OUTLET CTR | — | — |
| 22 | OUTLET RR | — | — |
| 23 | WIPER | 30A | Стеклоочиститель и омыватель лобового стекла |
| 24 | P.WIND | 30A | Электростеклоподъемники |
2011, 2012
Моторный отсек
Назначение предохранителей в моторном отсеке (2011, 2012)
| № | ОПИСАНИЕ | НОМИНАЛ | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | MAIN | 150 A | Для защиты всех цепей |
| 2 | ENGINE | 20 A | Система управления двигателем |
| 3 | R HEATER | 40 A | Обогреватель |
| 4 | P.SEAT R | 30 A | Электропривод сиденья (правое) (некоторые модели) |
| 5 | HEATER | 50 A | Обогреватель |
| 6 | IGKEY2 | 40 A | Для защиты различных цепей |
| 7 | FAN1 | 30 A (некоторые модели) | Вентилятор охлаждения |
| 7 | FAN1 | 40 A (некоторые модели) | Вентилятор охлаждения |
| 8 | P.SEAT L | 40 A | Электропривод сиденья (левое) (некоторые модели) |
| 9 | DEFOG | 30 A | Задний стеклоочиститель |
| 10 | BTN | 50 A | Для защиты различных цепей |
| 11 | FUEL PUMP | 30 A | Топливный насос |
| 12 | IGKEY1 | 30 A | Для защиты различных цепей |
| 13 | FOG | 15 A | Противотуманные фары (некоторые модели) |
| 14 | ABS (SOL) | 30 A | ABS |
| 15 | D/L | 25 A | Центральный замок |
| 16 | ROOM | 15 A | Потолочный светильник |
| 17 | OUTLET CTR | 15 A | Прикуриватель (центральный) |
| 18 | OUTLET RR | 15 A | Прикуриватель (задний) |
| 19 | AC PWR | 15 A | Люк в крыше (некоторые модели), инвертор DC/AC (некоторые модели) |
| 20 | S.WARM | 15 A | Подогрев сидений (некоторые модели) |
| 21 | A/C MAG | 10 A | Кондиционер |
| 22 | BOSE | 25 A | Аудиосистема (модели с Bose Sound System) (некоторые модели) |
| 23 | FAN2 | 30 A (некоторые модели) | Вентилятор охлаждения |
| 23 | FAN2 | 40 A (некоторые модели) | Вентилятор охлаждения |
| 24 | ABS | 50 A | ABS |
| 25 | IG COIL | 25 A | Система управления двигателем |
| 26 | H/L LOW L | 15 A | Фара-левая (ближний свет) |
| 27 | H/L LOW R | 15 A | Фара-правая (ближний свет) |
| 28 | H/L HIGH | 20 A | Фары-дальний свет |
| 29 | HAZARD | 15 A | Аварийная сигнализация |
| 30 | ENG+B | 10 A | PCM |
| 31 | HORN | 15 A | Сигнал |
| 32 | STOP | 7.5 A | Стоп-сигналы |
| 33 | EGI INJ | 10 A | Система управления двигателем |
| 34 | ENG BAR | 20 A | Система управления двигателем |
| 35 | ENG BAR 2 | 7.5 A | PCM |
Блок реле
| № | ОПИСАНИЕ | НОМИНАЛ | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | INJ | 7.5A | Система управления двигателем |
| 2 | — | — | — |
| 3 | — | — | — |
Салон автомобиля
Назначение предохранителей в салоне (2011, 2012)
| № | ОПИСАНИЕ | НОМИНАЛ | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | OUTLET FR | 15 A | Прикуриватель (передний) |
| 2 | MIRROR | 7.5 A | Электропривод зеркал |
| 3 | — | — | — |
| 4 | METER | 10 A | Приборная панель |
| 5 | SAS | 7.5 A | ABS, подушки безопасности |
| 6 | ENG.IGA | 7.5 A | Система управления двигателем |
| 7 | STA | 7.5 A | Система зажигания |
| 8 | — | — | — |
| 9 | A/C | 7.5 A | Кондиционер |
| 10 | R.WIPER | 15 A | Задний стеклоочиститель и омыватель |
| 11 | TRAILER | — | — |
| 12 | P.LIFT GATE | 20 A | Электропривод задней двери (некоторые модели) |
| 13 | SUNROOF | 15 A | Люк в крыше (некоторые модели) |
| 14 | AUDIO | 10 A | Аудиосистема (некоторые модели) |
| 15 | M.DEF | 10 A | Обогрев зеркал (некоторые модели) |
| 16 | P/W | 25 A | Электростеклоподъемники (пассажирская сторона) |
| 17 | TAIL | 10 A | Задние фонари |
| 18 | ILLUMI | 10 A | Подсветка приборной панели |
| 19 | INJ | 7.5 A | Система управления двигателем |
| 20 | — | — | — |
| 21 | OUTLET CTR | — | — |
| 22 | OUTLET RR | — | — |
| 23 | WIPER | 30 A | Стеклоочиститель и омыватель лобового стекла |
| 24 | P.WIND | 30 A | Электростеклоподъемники (водительская сторона) |
2013, 2014, 2015
Моторный отсек
Назначение предохранителей в моторном отсеке (2013, 2014, 2015)
| № | ОПИСАНИЕ | НОМИНАЛ | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | MAIN | 150 A | Для защиты всех цепей |
| 2 | — | — | — |
| 3 | ENGINE | 20 A | Система управления двигателем |
| 4 | H/LR (С ксеноновыми фарами) | 15 A | Фара (правая) |
| 4 | H/L HI RY (С галогеновыми фарами) | 15 A | Для защиты различных цепей (некоторые модели) |
| 5 | R HEATER | 40 A | Обогреватель |
| 6 | P.SEAT R | 30 A | Электропривод сиденья (правое) (некоторые модели) |
| 7 | HEATER | 50 A | Обогреватель |
| 8 | IGKEY 2 | 40 A | Для защиты различных цепей |
| 9 | FAN 1 | 30 A (некоторые модели) | Вентилятор охлаждения |
| 9 | FAN 1 | 40 A (некоторые модели) | Вентилятор охлаждения |
| 10 | P.SEAT L | 40 A | Электропривод сиденья (левое) (некоторые модели) |
| 11 | DEFOG | 30 A | Задний стеклоочиститель |
| 12 | BTN | 50 A | Для защиты различных цепей |
| 13 | FUEL PUMP | 30 A | Топливный насос |
| 14 | IGKEY 1 | 30 A | Для защиты различных цепей |
| 15 | FOG | 15 A | Противотуманные фары (некоторые модели) |
| 16 | ABS (SOL) | 30 A | ABS |
| 17 | D/L | 25 A | Центральный замок |
| 18 | ROOM | 15 A | Потолочный светильник |
| 19 | OUTLET CTR | 15 A | Прикуриватель (центральный) |
| 20 | OUTLET RR | 15 A | Прикуриватель (задний) |
| 21 | AC PWR | 15 A | Люк в крыше (некоторые модели), инвертор DC/AC (некоторые модели) |
| 22 | S.WARM | 15 A | Подогрев сидений (некоторые модели) |
| 23 | A/C MAG | 10 A | Кондиционер |
| 24 | BOSE | 25 A | Аудиосистема (модели с Bose Sound System) (некоторые модели) |
| 25 | FAN 2 | 30 A (некоторые модели) | Вентилятор охлаждения |
| 25 | FAN 2 | 40 A (некоторые модели) | Вентилятор охлаждения |
| 26 | ABS | 50 A | ABS |
| 27 | IG COIL | 25 A | Система управления двигателем |
| 28 | H/L L (С ксеноновыми фарами) | 15 A | Фара (левая) |
| 28 | H/L LOW L (С галогеновыми фарами) | 15 A | Ближний свет фары (левая) |
| 29 | — (С ксеноновыми фарами) | — | — |
| 29 | H/L LOW R (С галогеновыми фарами) | 15 A | Ближний свет фары (правая) |
| 30 | — (С ксеноновыми фарами) | — | — |
| 30 | H/L HIGH (С галогеновыми фарами) | 20 A | Дальний свет фар |
| 31 | HAZARD | 15 A | Аварийная сигнализация, указатели поворота |
| 32 | ENG +B | 10 A | Система управления двигателем |
| 33 | HORN | 15 A | Сигнал |
| 34 | STOP | 7.5 A | Стоп-сигналы |
| 35 | EGIINJ | 10 A | Система управления двигателем |
| 36 | ENG BAR | 20 A | Система управления двигателем |
| 37 | ENG BAR 2 | 7.5 A | Система управления двигателем |
Блок реле
| № | ОПИСАНИЕ | НОМИНАЛ | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | INJ | 7.5A | Система управления двигателем |
| 2 | — | — | — |
| 3 | — | — | — |
Салон автомобиля
Назначение предохранителей в салоне (2013, 2014, 2015)
| № | ОПИСАНИЕ | НОМИНАЛ | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | OUTLET FR | 15 A | Прикуриватель (передний) |
| 2 | MIRROR | 7.5 A | Электропривод зеркал |
| 3 | C/U-IG1 | 15 A | Для защиты различных цепей |
| 4 | METER | 10 A | Приборная панель |
| 5 | SAS | 7.5 A | ABS, подушки безопасности |
| 6 | ENG. IGA | 7.5 A | Система управления двигателем |
| 7 | STA | 7.5 A | Система управления двигателем |
| 8 | — | — | — |
| 9 | A/C | 7.5 A | Кондиционер |
| 10 | R.WIPER | 15 A | Задний стеклоочиститель |
| 11 | — | — | — |
| 12 | P.LIFT GATE | 20 A | Электропривод задней двери (некоторые модели) |
| 13 | SUNROOF | 15 A | Люк в крыше (некоторые модели) |
| 14 | AUDIO | 10 A | Аудиосистема |
| 15 | M.DEF | 10 A | Обогрев зеркал (некоторые модели) |
| 16 | P/W | 25 A | Электростеклоподъемники (пассажирская сторона) |
| 17 | TAIL | 10 A | Задние фонари, габаритные огни, подсветка номерного знака, боковые маркеры |
| 18 | ILLUMI | 10 A | Подсветка панели приборов |
| 19 | INJ | 7.5 A | Система управления двигателем |
| 20 | — | — | — |
| 21 | OUTLET CTR | — | — |
| 22 | OUTLET RR | — | — |
| 23 | WIPER | 30 A | Стеклоочиститель и омыватель лобового стекла |
| 24 | P.WIND | 30 A | Электростеклоподъемники (водительская сторона) |
