Mazda Millenia производилась с 1995 по 2002 год. В этой статье вы найдёте схемы блоков предохранителей Mazda Millenia 2000, 2001 и 2002, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Mazda Millenia 2000-2002

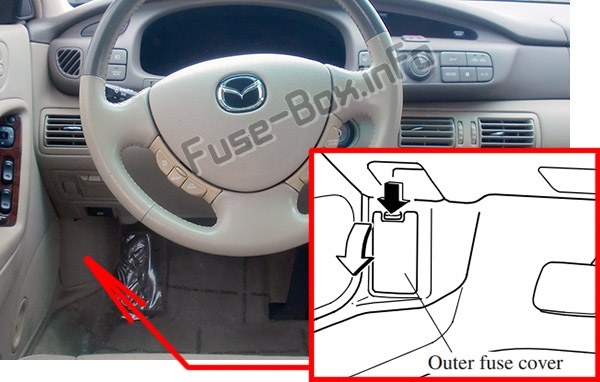

Расположение блока предохранителей
Блок предохранителей расположен с левой стороны автомобиля, за крышкой.
Схема блока предохранителей
Назначение предохранителей в салоне
| № | Название | Номинал, А | Защищаемая цепь |
|---|---|---|---|
| 1 | HAZARD | 15A | Аварийная сигнализация |
| 2 | ROOM | 15A | Часы, внутреннее освещение |
| 3 | S/ROOF | 15A | Солнцезащитный люк |
| 4 | METER | 15A | Приборы, стоп-сигналы заднего хода, поворотники, круиз-контроль |
| 5 | STOP | 20A | Стоп-сигналы |
| 6 | — | — | Не используется |
| 7 | IIA | 15A | IIA |
| 8 | R.DEF | 10A | Задний стеклоочиститель |
| 9 | A/C | 10A | Кондиционер |
| 10 | WIPER | 20A | Стеклоочистители лобового стекла и омыватель |
| 11 | M.DEF | 10A | Обогрев зеркал |
| 12 | START | 15A | Стартер |
| 13 | TURN | 10A | Поворотные сигналы |
| 14 | BLOWER | 10A | Кондиционер |
| 15 (2000) | P/WIND | 30A | Электростеклоподъёмники |
| 15 (2001-2002) | — | — | Не используется |
| 16 | — | — | Не используется |
| 17 | — | — | Не используется |
| 18 | RADIO | 10A | Аудиосистема |
| 19 | ENGINE | 15A | Система управления двигателем |
| 20 | ILLUM1 | 10A | Подсветка приборной панели |
| 21 | OPENER | 15A | Открыватель багажника, открыватель лючка топливного бака |
| 22 | — | — | Не используется |
| 23 | CIGAR | 15A | Прикуриватель |
| 24 | — | — | Не используется |
| 25 | — | — | Не используется |
| 26 | SPARE | 30A | Не используется |
| 27 | — | — | Не используется |
| 28 | — | — | Не используется |
| 29 | D/LOCK | 30A | Центральный замок |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Название | Номинал, А | Защищаемая цепь |
|---|---|---|---|
| 1 | MAIN | 120 A | Для защиты всех цепей |
| 2 | AD.FAN | 30A | Дополнительный охлаждающий вентилятор кондиционера |
| 3 | EGI INJ | 30A | Система впрыска топлива |
| 4 | HEAD | 40A | Фары |
| 5 | IG KEY | 60A | Предохранители RADIO, TURN, METER, ENGINE, S/ROOF и P/WIND, система зажигания |
| 6 | COOLING FAN | 30A | Охлаждающий вентилятор |
| 7 | ABS | 60A | Антиблокировочная система тормозов |
| 8 | HEATER | 40A | Обогреватель, кондиционер |
| 9 | DEFOG | 40A | Задний стеклоочиститель |
| 10 | BTN | 60A | Предохранители STOP, ROOM и D/LOCK, открыватель лючка топливного бака, центральный замок |
| 11 | AUDIO | 20A | Аудиосистема |
| 12 (2000) | HORN | 10A | Гудок |
| 12 (2001-2002) | P/WINDOW | 30A | Электростеклоподъёмники |
| 13 | P.SEAT | 30A | Регулировка сиденья |
| 14 (2000) | — | — | Не используется |
| 14 (2001-2002) | HORN | 10A | Гудок |
| 15 | IDL UP | 10A | Система управления двигателем |
| 16 | ST.SIGN | 10A | Блок управления двигателем |
| 17 | FOG | 15A | Противотуманные фары |
| 18 | S.WARM | 20A | Подогрев сидений |
| 19 | TAIL | 15A | Задние фонари, габаритные огни, подсветка номерного знака, подсветка приборной панели, подсветка перчаточного ящика, часы |
| 20 | — | — | Не используется |
| 21 | — | — | Не используется |
| 22 | — | — | Не используется |
