Субкомпактный кроссовер Mazda MX-30 (DR) доступен с 2020 года по настоящее время. В этой статье вы найдете схемы блоков предохранителей для Mazda MX-30 EV 2021, 2022 и 2023, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Mazda MX-30 EV

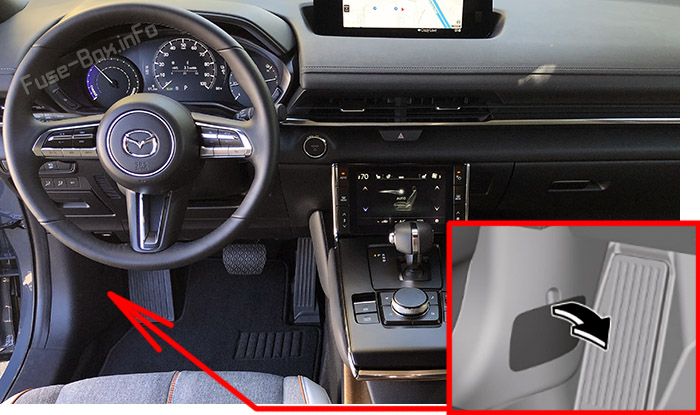

Расположение блока предохранителей
Откройте крышку панели предохранителей под левой стороной приборной панели.
Схема блока предохранителей
Назначение предохранителей в салоне
| № | А | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|
| F1 | — | — |
| F2 | — | — |
| F3 | — | — |
| F4 | 15A | Электропривод замков дверей (водительская сторона) |
| F5 | 15A | Электропривод замков дверей (пассажирская сторона) |
| F6 | — | — |
| F7 | — | — |
| F8 | — | — |
| F9 | 30A | Электростеклоподъемники (водительская сторона) |
| F10 | 30A | Электростеклоподъемники (пассажирская сторона) |
| F11 | 30 A | Электропривод сиденья (водительское) (некоторые модели) |
| F12 | — | — |
| FI 3 | 15A | Аудиосистема |
| F14 | 20A | Подогрев передних сидений (некоторые модели) |
| F15 | 15A | Замок задней двери багажника |
| F16 | 15A | Освещение |
| F17 | 10A | Стоп-сигналы |
| F18 | 10A | Задние габаритные огни |
| F19 | 10A | Задние указатели поворота |
| F20 | 10A | Габаритные огни |
| F21 | 10A | Габаритные огни |
| F22 | 7.5A | Подушка безопасности |
| F23 | — | — |
Расположение блока предохранителей
Снимите крышку блока предохранителей.
Схема блока предохранителей
Назначение предохранителей в переднем отсеке
| № | А | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|
| F1 | 30A | Прикуриватели/розетки |
| F2 | 20A | Обогрев стеклоочистителя лобового стекла (некоторые модели) |
| F3 | — | — |
| F4 | — | — |
| F5 | — | — |
| F6 | — | — |
| F7 | 20A | Система управления BEV |
| F8 | 10A | Система управления двигателем |
| F9 | 15A | Система управления BEV |
| F10 | 10A | Система управления BEV |
| F11 | 7.5A | Кондиционер воздуха |
| F12 | 10A | Система управления BEV |
| F13 | — | — |
| FI 4 | — | — |
| F15 | — | — |
| F16 | 15A | Для защиты различных цепей |
| F17 | 15A | 2021-2022: Насос для воды 2023: Система управления BEV |
| F18 | 15A | Прикуриватели/розетки |
| F19 | 60A | Система рулевого управления с усилителем |
| F20 | 15A | Фара (левая) 1 |
| F21 | 15A | Фара (правая) 1 |
| F22 | 15A | 2021-2022: Бесключевой доступ 2023: Для защиты различных цепей |
| F23 | 30A | ABS, система динамической стабилизации |
| F24 | 15A | Фара (левая) 2 |
| F25 | 15A | Фара (правая) 2 |
| F26 | 7.5A | Бортовой диагностический прибор |
| F27 | 25A | Для защиты различных цепей |
| F28 | 25A | Для защиты различных цепей |
| F29 | 15A | Омыватель лобового стекла |
| F30 | 10A | 2023: Прикуриватели/розетки (некоторые модели) |
| F31 | 15A | Сигнал |
| F32 | — | — |
| F33 | — | — |
| F34 | 20A | Система управления BEV |
| F35 | 50A | ABS, система динамической стабилизации |
| F36 | 30A | 2021-2022: Блокировка парковки 2023: Система управления BEV |
| F37 | 30A | Обогрев заднего стекла |
| F38 | 50A | Для защиты различных цепей |
| F39 | — | — |
| F40 | 40A | Кондиционер воздуха |
| F41 | — | — |
| F42 | 20A | Стеклоочиститель лобового стекла |
| F43 | — | — |
| F44 | 30A | 2021-2022: Прикуриватели/розетки 2023: Для защиты различных цепей |
| F45 | 10A | Система управления BEV |
| F46 | 15A | Аудиосистема |
| F47 | 15A | Для защиты различных цепей |
| F48 | 7.5A | Подушка безопасности |
| F49 | 15A | Приборная панель |
| F50 | 15A | 2021-2022: Освещение салона 2023: Для защиты различных цепей |
| F51 | 25A | Аудиосистема |
| F52 | 10A | Люк в крыше (некоторые модели) |
| F53 | 15A | Система управления BEV |
| F54 | 10A | i-ACTIVSENSE |
| F55 | — | — |
| F56 | — | — |
