В этой статье мы рассмотрим Mazda MX-5 Miata первого поколения (NA), выпускавшуюся с 1989 по 1997 год. Здесь вы найдете схемы блоков предохранителей для Mazda MX-5 Miata 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, информацию о расположении панелей предохранителей внутри автомобиля и описание назначения каждого предохранителя (расположение предохранителей).
Схема предохранителей Mazda MX-5 Miata (NA) 1989-1997

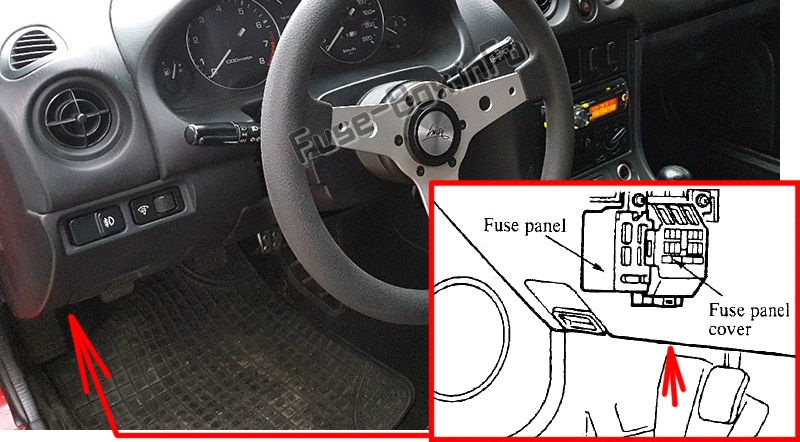

Блок предохранителей в салоне
Блок предохранителей расположен под приборной панелью на стороне водителя.
Блок предохранителей в моторном отсеке
Блок предохранителей в багажном отсеке
Он расположен на правой стороне багажника рядом с аккумулятором.
Моторный отсек
Назначение предохранителей в моторном отсеке
| № | Название | Ампер | Описание |
|---|---|---|---|
| 1 | HEAD | 30A | Фары |
| 2 | INJ | 30A | Топливная система впрыска, Альтернатор |
| 3 | MAIN | 80A | Для защиты всех цепей |
| 4 | BTN | 40A | См. HAZARD (15A), STOP (15A), ROOM (10A), TAIL (15A) |
| 5 | ABS | 60A | Антиблокировочная система тормозов |
| 6 | COOLING FAN | 30A | Вентилятор охлаждения |
| 7 | AIR BAG | 10A | Подушка безопасности |
| 8 | AD FAN | 20A | Дополнительный вентилятор кондиционера |
| 9 | ST SIG | 10A | Топливная система впрыска |
| 10 | RETRACTOR | 30A | Выдвижение фар |
Приборная панель
Назначение предохранителей в салоне
| № | Название | Ампер | Описание |
|---|---|---|---|
| A | ENGINE | 15A | Вентилятор охлаждения |
| B | METER | 10A | Приборы, Предупреждающие лампы, Указатели поворота, Круиз-контроль |
| C | AIR BAG | 15A | Подушка безопасности |
| D | HEATER | 30A | Обогреватель |
| E | — | — | Не используется |
| F | POWER WIND | 30A | Электростеклоподъемники |
| G | WIPER | 20 | Стеклоочистители, Стекломойщики |
| H | — | — | Не используется |
| I | TAIL | 15A | Задние фонари |
| J | — | — | Не используется |
| K | STOP | 15A | Блокировка селектора передач, Круиз-контроль, Гудок, Стоп-сигналы |
| L | HAZARD | 15A | Аварийная сигнализация |
| M | — | — | Не используется |
| N | ROOM | 10A | Салонные лампы, Предупреждающие сигналы, Радио/кассетный плеер и CD-плеер, Часы |
| O | CIGAR | 15A | Прикуриватель, Радио/кассетный плеер и CD-плеер, Часы |
| P | — | — | Не используется |
| Q | — | — | Не используется |
Багажный отсек
Назначение предохранителей в багажнике
| № | Название | Ампер | Описание |
|---|---|---|---|
| 1 | DEFOG | 10A | Задний стеклоочиститель |
| 2 | ANTENNA | 10A | Автоматическая антенна |
