Спортивный автомобиль Mazda RX-8 производился с 2003 по 2012 год. В этой статье вы найдете схемы блоков предохранителей для Mazda RX-8 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Mazda RX-8 2003-2012
Если электрическая система не работает, сначала проверьте предохранители на стороне водителя.
Если фары или другие электрические компоненты не работают, и предохранители в салоне в порядке, проверьте блок предохранителей под капотом.

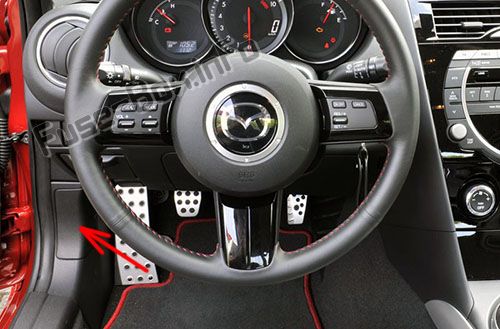

Салон автомобиля
Блок предохранителей расположен на левой стороне автомобиля.
Блок предохранителей в моторном отсеке
2004, 2005
Моторный отсек
Назначение предохранителей в моторном отсеке (2004, 2005)
| № | ОПИСАНИЕ | НОМИНАЛ (A) | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | MAIN | 120A | Для защиты всех цепей |
| 2 | HEATER | 40A | Обогреватель |
| 3 | AIR PUMP | 60A | Воздушный насос |
| 4 | BTN | 30A | Электростеклоподъемники, Центральный замок, Система подсветки салона, Люк в крыше (на некоторых моделях) |
| 5 | DEFOG | 50A | Задний стеклоочиститель |
| 6 | FAN | 40A | Электровентилятор |
| 7 | ABS/DSC | 60A | ABS, DSC (на некоторых моделях) |
| 8 | ACC | 30A | Прикуриватель, Зеркала с электроприводом, Вспомогательная розетка, Аудиосистема |
| 9 | HEAD | 15A | Верхний свет фар (на некоторых моделях), Омыватель фар (на некоторых моделях) |
| 10 | HEAD LOW R | 15A | Нижний свет фар (правая сторона) |
| 11 | HEAD LOW L | 15A | Нижний свет фар (левая сторона) |
| 12 | DRL | 15A | DRL (дневные ходовые огни, верхний свет фар) (на некоторых моделях) |
| 13 | DSC | 30A | DSC (на некоторых моделях) |
| 14 | SEAT WARM | 20A | Подогрев сидений (на некоторых моделях) |
| 15 | H/CLEAN | 20A | Омыватель фар (на некоторых моделях) |
| 16 | R.FOG | 10A | — |
| 17 | FOG | 15A | Противотуманные фары (на некоторых моделях) |
| 18 | A/C MAG | 10A | Кондиционер воздуха |
| 19 | IG | 30A | Для защиты различных цепей |
| 20 | IG KEY | 15A | Для защиты различных цепей |
| 21 | STOP | 15A | Стоп-сигналы |
| 22 | FUEL PUMP | 20A | Топливный насос |
| 23 | HORN | 15A | Сигнал |
| 24 | HAZARD | 15A | Аварийная сигнализация, Поворотники |
| 25 | ETV | 15A | Электрическая дроссельная заслонка |
| 26 | WIPER | 20A | Стеклоочиститель и омыватель лобового стекла |
| 27 | P.WIND | 20A | Электростеклоподъемники |
| 28 | ENGINE | 15A | Система управления двигателем, Дополнительная система пассивной безопасности, ABS, Рулевое управление с усилителем |
| 29 | TAIL | 10A | Задние фонари, Свет номерного знака, Габаритные огни, Передние габаритные огни, Задние габаритные огни |
| 30 | ILLUMI | 10A | Система подсветки салона |
| 31 | EGI COMP1 | 10A | Система управления двигателем |
| 32 | EGI COMP2 | 10A | Система управления двигателем |
| 33 | EGI INJ | 15A | Форсунки топлива |
| 34 | EPS | 60A | Рулевое управление с усилителем |
Салон автомобиля
Назначение предохранителей в салоне автомобиля (2004, 2005)
| № | ОПИСАНИЕ | НОМИНАЛ (A) | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | CIGAR | 15A | Прикуриватель |
| 2 | ACC | 7.5A | Аудиосистема, Зеркала с электроприводом |
| 3 | AUX PWR | 20A | Вспомогательная розетка |
| 4 | A/C | 7.5A | Кондиционер воздуха |
| 5 | — | — | — |
| 6 | — | — | — |
| 7 | SPARE | 7.5A | — |
| 8 | SPARE | 20A | — |
| 9 | M.DEF | 10A | Обогрев зеркал (на некоторых моделях) |
| 10 | DSC | 7.5A | DSC (на некоторых моделях) |
| 11 | AUDIO | 20A | Аудиосистема (на некоторых моделях) |
| 12 | D.LOCK | 30A | Центральный замок, Люк в крыше (на некоторых моделях) |
| 13 | P.WIND | 30A | Электростеклоподъемники |
| 14 | ROOM | 15A | Внутреннее освещение |
| 15 | SPARE | 15A | — |
| 16 | SPARE | 10A | — |
2006
Моторный отсек
Назначение предохранителей в моторном отсеке (2006)
| № | ОПИСАНИЕ | НОМИНАЛ (A) | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | MAIN | 120A | Для защиты всех цепей |
| 2 | HEATER | 40A | Обогреватель |
| 3 | AIR PUMP | 60A | Воздушный насос |
| 4 | BTN | 30A | Электростеклоподъемники, Центральный замок, Система подсветки салона, Люк в крыше (на некоторых моделях) |
| 5 | DEFOG | 50A | Задний стеклоочиститель |
| 6 | FAN | 40A | Электровентилятор |
| 7 | ABS/DSC | 60A | ABS, DSC (на некоторых моделях) |
| 8 | ACC | 30A | Прикуриватель, Зеркала с электроприводом, Вспомогательная розетка, Аудиосистема |
| 9 | HEAD | 15A | Верхний свет фар (на некоторых моделях), Омыватель фар (на некоторых моделях) |
| 10 | HEAD LOW R | 15A | Нижний свет фар (правая сторона) |
| 11 | HEAD LOW L | 15A | Нижний свет фар (левая сторона) |
| 12 | DRL | 15A | DRL (дневные ходовые огни, верхний свет фар) (на некоторых моделях) |
| 13 | DSC | 30A | DSC (на некоторых моделях) |
| 14 | SEAT WARM | 20A | Подогрев сидений (на некоторых моделях) |
| 15 | H/CLEAN | 20A | Омыватель фар (на некоторых моделях) |
| 16 | R.FOG | 10A | — |
| 17 | FOG | 15A | Противотуманные фары (на некоторых моделях) |
| 18 | A/C MAG | 10A | Кондиционер воздуха |
| 19 | IG | 30A | Для защиты различных цепей |
| 20 | IG KEY | 15A | Для защиты различных цепей |
| 21 | STOP | 15A | Стоп-сигналы |
| 22 | FUEL PUMP | 20A | Топливный насос |
| 23 | HORN | 15A | Сигнал |
| 24 | HAZARD | 15A | Аварийная сигнализация, Поворотники |
| 25 | ETV | 15A | Электрическая дроссельная заслонка |
| 26 | WIPER | 20A | Стеклоочиститель и омыватель лобового стекла |
| 27 | P.WIND | 20A | Электростеклоподъемники |
| 28 | ENGINE | 15A | Система управления двигателем, Дополнительная система пассивной безопасности, ABS, Рулевое управление с усилителем |
| 29 | TAIL | 10A | Задние фонари, Свет номерного знака, Габаритные огни, Передние габаритные огни, Задние габаритные огни |
| 30 | ILLUMI | 10A | Система подсветки салона |
| 31 | EGI COMP1 | 10A | Система управления двигателем |
| 32 | EGI COMP2 | 10A | Система управления двигателем |
| 33 | EGI INJ | 15A | Форсунки топлива |
| 34 | EPS | 60A | Рулевое управление с усилителем |
Салон автомобиля
Назначение предохранителей в салоне автомобиля (2006)
| № | ОПИСАНИЕ | НОМИНАЛ (A) | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | CIGAR | 15A | Прикуриватель |
| 2 | ACC | 7.5A | Аудиосистема, Зеркала с электроприводом |
| 3 | AUX PWR | 20A | Вспомогательная розетка |
| 4 | A/C | 7.5A | Кондиционер воздуха |
| 5 | METER | 10A | Приборная панель |
| 6 | TCM | 10A | Система управления трансмиссией |
| 7 | SPARE | 7.5A | — |
| 8 | SPARE | 20A | — |
| 9 | M.DEF | 10A | Обогрев зеркал (на некоторых моделях) |
| 10 | DSC | 7.5A | DSC (на некоторых моделях) |
| 11 | AUDIO | 20A | Аудиосистема (на некоторых моделях) |
| 12 | D.LOCK | 30A | Центральный замок, Люк в крыше (на некоторых моделях) |
| 13 | P.WIND | 30A | Электростеклоподъемники |
| 14 | ROOM | 15A | Внутреннее освещение |
| 15 | SPARE | 15A | — |
| 16 | SPARE | 10A | — |
2007, 2008
Моторный отсек
Назначение предохранителей в моторном отсеке (2007, 2008)
| № | ОПИСАНИЕ | НОМИНАЛ (A) | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | MAIN | 120A | Для защиты всех цепей |
| 2 | HEATER | 40A | Обогреватель |
| 3 | AIR PUMP | 60A | Воздушный насос |
| 4 | BTN | 30A | Электростеклоподъемники, Центральный замок, Система подсветки салона, Люк в крыше (на некоторых моделях) |
| 5 | DEFOG | 50A | Задний стеклоочиститель |
| 6 | FAN | 40A | Электровентилятор |
| 7 | ABS/DSC | 60A | ABS, DSC (на некоторых моделях) |
| 8 | ACC | 30A | Прикуриватель, Зеркала с электроприводом, Вспомогательная розетка, Аудиосистема |
| 9 | HEAD | 15A | Верхний свет фар (на некоторых моделях), Омыватель фар (на некоторых моделях) |
| 10 | HEAD LOW R | 15A | Нижний свет фар (правая сторона) |
| 11 | HEAD LOW L | 15A | Нижний свет фар (левая сторона) |
| 12 | DRL | 15A | DRL (дневные ходовые огни, верхний свет фар) (на некоторых моделях) |
| 13 | DSC | 30A | DSC (на некоторых моделях) |
| 14 | SEAT WARM | 20A | Подогрев сидений (на некоторых моделях) |
| 15 | H/CLEAN | 20A | Омыватель фар (на некоторых моделях) |
| 16 | R.FOG | 10A | — |
| 17 | FOG | 15A | Противотуманные фары (на некоторых моделях) |
| 18 | A/C MAG | 10A | Кондиционер воздуха |
| 19 | IG | 30A | Для защиты различных цепей |
| 20 | IG KEY | 15A | Для защиты различных цепей |
| 21 | STOP | 15A | Стоп-сигналы |
| 22 | FUEL PUMP | 20A | Топливный насос |
| 23 | HORN | 15A | Сигнал |
| 24 | HAZARD | 15A | Аварийная сигнализация, Поворотники |
| 25 | ETV | 15A | Электрическая дроссельная заслонка |
| 26 | WIPER | 20A | Стеклоочиститель и омыватель лобового стекла |
| 27 | P.WIND | — | — |
| 28 | ENGINE | 15A | Система управления двигателем, Дополнительная система пассивной безопасности, ABS, Рулевое управление с усилителем |
| 29 | TAIL | 10A | Задние фонари, Свет номерного знака, Габаритные огни, Передние габаритные огни, Задние габаритные огни |
| 30 | ILLUMI | 10A | Система подсветки салона |
| 31 | EGI COMP1 | 10A | Система управления двигателем |
| 32 | EGI COMP2 | 10A | Система управления двигателем |
| 33 | EGI INJ | 15A | Форсунки топлива |
| 34 | EPS | 60A | Рулевое управление с усилителем |
Салон автомобиля
Назначение предохранителей в салоне автомобиля (2007, 2008)
| № | ОПИСАНИЕ | НОМИНАЛ (A) | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | CIGAR | 15A | Прикуриватель |
| 2 | ACC | 7.5A | Аудиосистема, Зеркала с электроприводом |
| 3 | AUX PWR | 20A | Вспомогательная розетка |
| 4 | A/C | 7.5A | Кондиционер воздуха |
| 5 | METER | 10A | Приборная панель |
| 6 | TCM | 10A | Система управления трансмиссией |
| 7 | SPARE | — | — |
| 8 | SPARE | — | — |
| 9 | M.DEF | 10A | Обогрев зеркал (на некоторых моделях) |
| 10 | DSC | 7.5A | DSC (на некоторых моделях) |
| 11 | AUDIO | 20A | Аудиосистема (на некоторых моделях) |
| 12 | D.LOCK | 30A | Центральный замок, Люк в крыше (на некоторых моделях) |
| 13 | P.WIND | 30A | Электростеклоподъемники |
| 14 | ROOM | 15A | Внутреннее освещение |
| 15 | SPARE | — | — |
| 16 | SPARE | — | — |
2009
Моторный отсек
Назначение предохранителей в моторном отсеке (2009)
| № | ОПИСАНИЕ | НОМИНАЛ (A) | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | MAIN | 120A | Для защиты всех цепей |
| 2 | HEATER | 40A | Обогреватель |
| 3 | AIR PUMP | 60A | Воздушный насос |
| 4 | BTN | 30A | Электростеклоподъемники, Центральный замок, Система подсветки салона, Люк в крыше (на некоторых моделях) |
| 5 | DEFOG | 50A | Задний стеклоочиститель |
| 6 | FAN 1 | 30A | Электровентилятор 1 |
| 7 | ABS/DSC | 40A | ABS, DSC (на некоторых моделях) |
| 8 | ACC | 30A | Прикуриватель, Зеркала с электроприводом, Вспомогательная розетка, Аудиосистема |
| 9 | FAN 2 | 30A | Электровентилятор 2 |
| 10 | HEAD | 15A | Верхний свет фар (на некоторых моделях), Омыватель фар (на некоторых моделях) |
| 11 | HEAD LOW R | 15A | Нижний свет фар (правая сторона) |
| 12 | HEAD LOW L | 15A | Нижний свет фар (левая сторона) |
| 13 | DRL | 15A | DRL (дневные ходовые огни, верхний свет фар) (на некоторых моделях) |
| 14 | DSC | 30A | DSC (на некоторых моделях) |
| 15 | SEAT WARM | 20A | Подогрев сидений (на некоторых моделях) |
| 16 | H/CLEAN | 20A | Омыватель фар (на некоторых моделях) |
| 17 | R.FOG | — | — |
| 18 | FOG | 15A | Противотуманные фары (на некоторых моделях) |
| 19 | A/C | 10A | Кондиционер воздуха |
| 20 | IG | 40A | Для защиты различных цепей |
| 21 | P.WIND 1 | 30A | Электростеклоподъемник |
| 22 | IG KEY | 15A | Для защиты различных цепей |
| 23 | STOP | 10A | Стоп-сигналы |
| 24 | FUEL PUMP | 20A | Топливный насос |
| 25 | HORN | 15A | Сигнал |
| 26 | HAZARD | 15A | Аварийная сигнализация, Поворотники |
| 27 | ETV | 15A | Электрическая дроссельная заслонка |
| 28 | ST | 10A | Стартер |
| 29 | WIPER | 20A | Стеклоочиститель и омыватель лобового стекла |
| 30 | TCM | 15A | TCM (на некоторых моделях) |
| 31 | ENGINE | 15A | Система управления двигателем, Дополнительная система пассивной безопасности, ABS, Рулевое управление с усилителем |
| 32 | TAIL | 10A | Задние фонари, Свет номерного знака, Габаритные огни, Передние габаритные огни, Задние габаритные огни |
| 33 | ILLUMI | 7.5A | Система подсветки салона |
| 34 | EGI COMP1 | 15A | Система управления двигателем |
| 35 | EGI COMP2 | 10A | Система управления двигателем |
| 36 | EGI INJ | 15A | Форсунки топлива |
| 37 | P.WIND 2 | 20A | Электростеклоподъемник |
| 38 | EPS | 60A | Рулевое управление с усилителем |
Салон автомобиля
Назначение предохранителей в салоне автомобиля (2009)
| № | ОПИСАНИЕ | НОМИНАЛ (A) | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | CIGAR | 15A | Прикуриватель |
| 2 | ACC | 7.5A | Аудиосистема, Зеркала с электроприводом |
| 3 | OUTLET | — | — |
| 4 | A/C | 7.5A | Кондиционер воздуха |
| 5 | METER | 10A | Приборная панель |
| 6 | — | — | — |
| 7 | SPARE | — | — |
| 8 | SPARE | — | — |
| 9 | M.DEF | 10A | Обогрев зеркал (на некоторых моделях) |
| 10 | DSC | 7.5A | DSC (на некоторых моделях) |
| 11 | AUDIO | 25A | Аудиосистема (модели с Bose Sound System) (на некоторых моделях) |
| 12 | D.LOCK | 30A | Центральный замок, Люк в крыше (на некоторых моделях) |
| 13 | OUTLET | 15A | Вспомогательная розетка |
| 14 | ROOM | 15A | Внутреннее освещение |
| 15 | SPARE | — | — |
| 16 | SPARE | — | — |
2010, 2011
Моторный отсек
Назначение предохранителей в моторном отсеке (2010, 2011)
| № | ОПИСАНИЕ | НОМИНАЛ (A) | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | MAIN | 120A | Для защиты всех цепей |
| 2 | HEATER | 40A | Обогреватель |
| 3 | AIR PUMP | 60A | Воздушный насос |
| 4 | BTN | 30A | Центральный замок, Система подсветки салона, Люк в крыше (на некоторых моделях) |
| 5 | DEFOG | 50A | Задний стеклоочиститель |
| 6 | FAN 1 | 30A | Электровентилятор 1 |
| 7 | ABS/DSC | 40A | ABS, DSC (на некоторых моделях) |
| 8 | ACC | 30A | Прикуриватель, Зеркала с электроприводом, Вспомогательная розетка, Аудиосистема |
| 9 | FAN 2 | 30A | Электровентилятор 2 |
| 10 | HEAD | 15A | Верхний свет фар (на некоторых моделях), Омыватель фар (на некоторых моделях) |
| 11 | HEAD LOW R | 15A | Нижний свет фар (правая сторона) |
| 12 | HEAD LOW L | 15A | Нижний свет фар (левая сторона) |
| 13 | DRL | 15A | DRL (дневные ходовые огни, верхний свет фар) (на некоторых моделях) |
| 14 | DSC | 30A | DSC (на некоторых моделях) |
| 15 | SEAT WARM | 20A | Подогрев сидений (на некоторых моделях) |
| 16 | H/CLEAN | 20A | Омыватель фар (на некоторых моделях) |
| 17 | R.FOG | — | — |
| 18 | FOG | 15A | Противотуманные фары (на некоторых моделях) |
| 19 | A/C | 10A | Кондиционер воздуха |
| 20 | IG | 40A | Для защиты различных цепей |
| 21 | P.WIND 1 | 30A | Электростеклоподъемник |
| 22 | IG KEY | 15A | Для защиты различных цепей |
| 23 | STOP | 10A | Стоп-сигналы |
| 24 | FUEL PUMP | 20A | Топливный насос |
| 25 | HORN | 15A | Сигнал |
| 26 | HAZARD | 15A | Аварийная сигнализация, Поворотники |
| 27 | ETV | 15A | Электрическая дроссельная заслонка |
| 28 | ST | 10A | Стартер |
| 29 | WIPER | 20A | Стеклоочиститель и омыватель лобового стекла |
| 30 | TCM | 15A | TCM (на некоторых моделях) |
| 31 | ENGINE | 15A | Система управления двигателем, Дополнительная система пассивной безопасности, ABS, Рулевое управление с усилителем |
| 32 | TAIL | 10A | Задние фонари, Свет номерного знака, Габаритные огни, Передние габаритные огни, Задние габаритные огни |
| 33 | ILLUMI | 7.5A | Система подсветки салона |
| 34 | EGI COMP1 | 15A | Система управления двигателем |
| 35 | EGI COMP2 | 10A | Система управления двигателем |
| 36 | EGI INJ | 15A | Форсунки топлива |
| 37 | P.WIND 2 | 20A | Электростеклоподъемник |
| 38 | EPS | 60A | Рулевое управление с усилителем |
Салон автомобиля
Назначение предохранителей в салоне автомобиля (2010, 2011)
| № | ОПИСАНИЕ | НОМИНАЛ (A) | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | CIGAR | 15A | Прикуриватель |
| 2 | ACC | 7.5A | Аудиосистема, Зеркала с электроприводом |
| 3 | OUTLET | — | — |
| 4 | A/C | 7.5A | Кондиционер воздуха |
| 5 | METER | 10A | Приборная панель |
| 6 | — | — | — |
| 7 | SPARE | — | — |
| 8 | SPARE | — | — |
| 9 | M.DEF | 10A | Обогрев зеркал (на некоторых моделях) |
| 10 | DSC | 7.5A | DSC (на некоторых моделях) |
| 11 | AUDIO | 25A | Аудиосистема (модели с Bose Sound System) (на некоторых моделях) |
| 12 | D.LOCK | 30A | Центральный замок, Люк в крыше (на некоторых моделях) |
| 13 | OUTLET | 15A | Вспомогательная розетка |
| 14 | ROOM | 15A | Внутреннее освещение |
| 15 | SPARE | — | — |
| 16 | SPARE | — | — |
