В этой статье мы рассмотрим Mazda 2 четвертого поколения (DJ), выпускавшуюся с 2015 года по настоящее время. Здесь вы найдете схемы блоков предохранителей для Mazda2 2015, 2016 и 2017, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Mazda2 2015-2019…
Если какие-либо лампы, аксессуары или органы управления не работают, проверьте соответствующий защитный элемент цепи. Если предохранитель перегорел, внутренний элемент расплавится.
Если фары или другие электрические компоненты не работают, а предохранители в салоне в порядке, проверьте блок предохранителей под капотом.
Салон

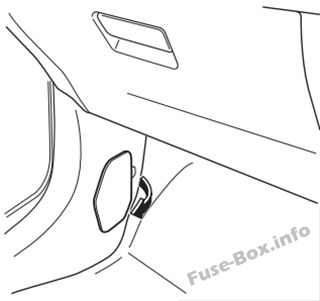

Крышка расположена на левой стороне салона, внизу, у двери (на автомобилях с левым рулем она также расположена там).
Моторный отсек
2015, 2016
Моторный отсек
Назначение предохранителей в моторном отсеке (2015, 2016)
| № | ОПИСАНИЕ | НОМИНАЛ ТОКА | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | C/U IG1 | 15 A | Для защиты различных цепей |
| 2 | ENGINE IG1 | 7.5 A | Система управления двигателем |
| 3 | SUNROOF | 10 A | — |
| 4 | INTERIOR | 15 A | Потолочный свет |
| 5 | ENG+B | 7.5 A | Система управления двигателем |
| 6 | AUDIO2 | 15 A | Аудиосистема |
| 7 | METER1 | 10 A | Приборная панель |
| 8 | SRS1 | 7.5 A | Подушка безопасности |
| 9 | METER2 | 7.5 A | Приборная панель (некоторые модели) |
| 10 | RADIO | 7.5 A | Аудиосистема |
| 11 | ENGINE3 | 15 A | Система управления двигателем |
| 12 | ENGINE 1 | 15 A | Система управления двигателем |
| 13 | ENGINE2 | 15 A | Система управления двигателем |
| 14 | AUDIO1 | 25 A | Аудиосистема |
| 15 | A/C MAG | 7.5 A | Кондиционер (некоторые модели) |
| 16 | AT PUMP | 15 A | Система управления трансмиссией (некоторые модели) |
| 17 | AT | 15 A | Система управления трансмиссией (некоторые модели) |
| 18 | D.LOCK | 25 A | Центральный замок |
| 19 | H/L RH | 20 A | Фара (правая) |
| 20 | ENG+B2 | 7.5 A | Система управления двигателем |
| 21 | TAIL | 20 A | Задние фонари, фонари номерного знака, габаритные огни |
| 22 | — | — | — |
| 23 | ROOM | 25 A | Потолочный свет |
| 24 | FOG | 15 A | Передние противотуманные фары (некоторые модели) |
| 25 | H/CLEAN | 20 A | Омыватель фар (некоторые модели) |
| 26 | STOP | 10 A | Стоп-сигналы, задний противотуманный фонарь (некоторые модели) |
| 27 | HORN | 15 A | Гудок |
| 28 | H/L LH | 20 A | Фара (левая) |
| 29 | ABS/DSC S | 30 A | ABS, система динамической стабилизации (некоторые модели) |
| 30 | HAZARD | 15 A | Аварийная сигнализация, указатели поворота |
| 31 | FUEL PUMP | 15 A | Топливная система (некоторые модели) |
| 32 | FUEL WARM | 25 A | Подогрев топлива (некоторые модели) |
| 33 | WIPER | 20 A | Стеклоочиститель лобового стекла |
| 34 | CABIN+B | 50 A | Для защиты различных цепей |
| 35 | FAN2 | 30 A | Вентилятор охлаждения (некоторые модели) |
| 36 | FUEL PUMP | 30 A | — |
| 37 | ABS/DSC M | 50 A | ABS, система динамической стабилизации (некоторые модели) |
| 38 | EVVT | 20 A | Система управления двигателем (некоторые модели) |
| 39 | — | — | — |
| 40 | FAN1 | 30 A | Вентилятор охлаждения (некоторые модели) |
| 41 | FAN 3 | 40 A | Вентилятор охлаждения (некоторые модели) |
| 42 | ENG.MAIN | 40 A | Система управления двигателем |
| 43 | EPS | 60 A | Рулевое управление с электроприводом (некоторые модели) |
| 44 | DEFOG | 40 A | Задний стеклоочиститель |
| 45 | 1G2 | 30 A | Для защиты различных цепей |
| 46 | INJECTOR | 30 A | Система управления двигателем (некоторые модели) |
| 47 | HEATER | 40 A | Кондиционер |
| 48 | P. WINDOW 1 | 30 A | Электростеклоподъемники |
| 49 | DCDC DE | 40 A | Для защиты различных цепей (некоторые модели) |
Салон
Назначение предохранителей в салоне (2015, 2016)
| № | ОПИСАНИЕ | НОМИНАЛ ТОКА | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | — | — | — |
| 2 | — | — | — |
| 3 | — | — | — |
| 4 | — | — | — |
| 5 | F.OUTLET | 15 A | Розетки прикуривателя |
| 6 | — | — | — |
| 7 | AT IND | 7.5 A | Индикатор переключения АКПП (некоторые модели) |
| 8 | MIRROR | 7.5 A | Электропривод зеркал |
| 9 | — | — | — |
| 10 | P.WINDOW2 | 25 A | Электростеклоподъемники |
| 11 | R.WIPER | 15 A | Стеклоочиститель и омыватель заднего стекла |
| 12 | — | — | — |
| 13 | — | — | — |
| 14 | SRS2/ESCL | 15 A | Электронный замок рулевого вала |
| 15 | SEAT WARM | 20 A | Подогрев сидений (некоторые модели) |
| 16 | M.DEF | 7.5 A | Обогрев зеркал (некоторые модели) |
2017
Моторный отсек
Назначение предохранителей в моторном отсеке (2017)
| № | ОПИСАНИЕ | НОМИНАЛ ТОКА | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | C/U IG1 | 15 A | Для защиты различных цепей |
| 2 | ENGINE IG1 | 7.5 A | Система управления двигателем |
| 3 | SUNROOF | 10 A | — |
| 4 | INTERIOR | 15 A | Потолочный свет |
| 5 | ENG+B | 7.5 A | Система управления двигателем |
| 6 | AUDIO2 | 15 A | Аудиосистема |
| 7 | METER1 | 10 A | Приборная панель |
| 8 | SRS1 | 7.5 A | Подушка безопасности |
| 9 | METER2 | 7.5 A | Приборная панель (некоторые модели) |
| 10 | RADIO | 7.5 A | Аудиосистема |
| 11 | ENGINE3 | 15 A | Система управления двигателем |
| 12 | ENGINE 1 | 15 A | Система управления двигателем |
| 13 | ENGINE2 | 15 A | Система управления двигателем |
| 14 | AUDIO1 | 25 A | Аудиосистема |
| 15 | A/C MAG | 7.5 A | Кондиционер (некоторые модели) |
| 16 | AT PUMP | 15 A | Система управления трансмиссией (некоторые модели) |
| 17 | AT | 15 A | Система управления трансмиссией (некоторые модели) |
| 18 | D.LOCK | 25 A | Центральный замок |
| 19 | H/L RH | 20 A | Фара (правая) |
| 20 | ENG+B2 | 7.5 A | Система управления двигателем |
| 21 | TAIL | 20 A | Задние фонари, фонари номерного знака, габаритные огни |
| 22 | ST.HEATER | 15 A | — |
| 22 | — | — | — |
| 23 | ROOM | 25 A | Потолочный свет |
| 24 | FOG | 15 A | Передние противотуманные фары (некоторые модели) |
| 25 | H/CLEAN | 20 A | Омыватель фар (некоторые модели) |
| 26 | STOP | 10 A | Стоп-сигналы, задний противотуманный фонарь (некоторые модели) |
| 27 | HORN | 15 A | Гудок |
| 28 | H/L LH | 20 A | Фара (левая) |
| 29 | ABS/DSC S | 30 A | ABS, система динамической стабилизации (некоторые модели) |
| 30 | HAZARD | 15 A | Аварийная сигнализация, указатели поворота |
| 31 | FUEL PUMP | 15 A | Топливная система (некоторые модели) |
| 32 | FUEL WARM | 25 A | Подогрев топлива (некоторые модели) |
| 33 | WIPER | 20 A | Стеклоочиститель лобового стекла |
| 34 | CABIN+B | 50 A | Для защиты различных цепей |
| 35 | FAN2 | 30 A | Вентилятор охлаждения (некоторые модели) |
| 36 | FUEL PUMP | 30 A | — |
| 37 | ABS/DSC M | 50 A | ABS, система динамической стабилизации (некоторые модели) |
| 38 | EVVT | 20 A | Система управления двигателем (некоторые модели) |
| 39 | — | — | — |
| 40 | FAN1 | 30 A | Вентилятор охлаждения (некоторые модели) |
| 41 | FAN 3 | 40 A | Вентилятор охлаждения (некоторые модели) |
| 42 | ENG.MAIN | 40 A | Система управления двигателем |
| 43 | EPS | 60 A | Рулевое управление с электроприводом (некоторые модели) |
| 44 | DEFOG | 40 A | Обогрев заднего стекла |
| 45 | 1G2 | 30 A | Для защиты различных цепей |
| 46 | INJECTOR | 30 A | Система управления двигателем (некоторые модели) |
| 47 | HEATER | 40 A | Кондиционер |
| 48 | P. WINDOW 1 | 30 A | Электростеклоподъемники |
| 49 | DCDC DE | 40 A | Для защиты различных цепей (некоторые модели) |
Салон
Назначение предохранителей в салоне (2017)
| № | ОПИСАНИЕ | НОМИНАЛ ТОКА | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | — | — | — |
| 2 | — | — | — |
| 3 | — | — | — |
| 4 | — | — | — |
| 5 | F.OUTLET | 15 A | Розетки прикуривателя |
| 6 | — | — | — |
| 7 | AT IND | 7.5 A | Индикатор переключения АКПП (некоторые модели) |
| 8 | MIRROR | 7.5 A | Электропривод зеркал |
| 9 | — | — | — |
| 10 | P.WINDOW2 | 25 A | Электростеклоподъемники |
| 11 | R.WIPER | 15 A | Стеклоочиститель и омыватель заднего стекла |
| 12 | P.SEAT D | 30 A | — |
| 12 | — | — | — |
| 13 | — | — | — |
| 14 | SRS2/ESCL | 15 A | Электронный замок рулевого вала |
| 15 | SEAT WARM | 20 A | Подогрев сидений (некоторые модели) |
| 16 | M.DEF | 7.5 A | Обогрев зеркал (некоторые модели) |
