В этой статье мы рассмотрим Mazda 3 третьего поколения (BM, BN), выпускавшуюся с 2014 по 2018 год. Здесь вы найдете схемы блоков предохранителей для Mazda 3 2014, 2015, 2016, 2017 и 2018, узнаете о расположении панелей предохранителей внутри автомобиля и о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Mazda 3 2014-2018
Если электрическая система не работает, сначала проверьте предохранители на левой стороне автомобиля.
Если фары или другие электрические компоненты не работают, а предохранители в салоне в порядке, проверьте блок предохранителей под капотом.
Салон автомобиля

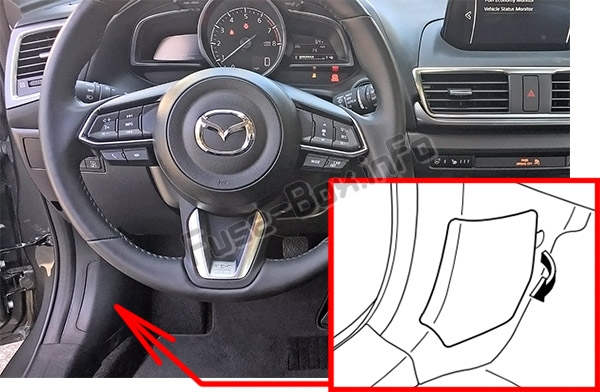

Блок предохранителей расположен на левой стороне автомобиля, возле двери.
Отсек двигателя
2014
Отсек двигателя
Назначение предохранителей в отсеке двигателя (2014)
| № | ОПИСАНИЕ | НОМ. ТОК | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | FOG | 15 A | Противотуманные фары (некоторые модели) |
| 2 | H/L HI | 20 A | Фары дальнего света (некоторые модели) |
| 3 | H/CLEAN | 20 A | — |
| 4 | STOP | 10 A | Стоп-сигналы |
| 5 | ROOM | 15 A | Потолочный светильник |
| 6 | ENG+B | 7.5 A | Система управления двигателем |
| 7 | FUEL WARM | — | — |
| 8 | HAZARD | 25 A | Аварийная сигнализация, поворотники |
| 9 | ABS/DSCS | 30 A | ABS, система динамической стабилизации |
| 10 | METER2 | — | — |
| 11 | AUDIO2 | 7.5 A | Аудиосистема |
| 12 | BOSE | 25 A | Модель с аудиосистемой Bose (некоторые модели) |
| 13 | AUDIO1 | 15 A | Аудиосистема |
| 14 | FUEL PUMP | 15 A | Топливная система |
| 15 | HID R DRL | 15 A | Фара (правая) (с ксеноновыми фарами), дневные ходовые огни (некоторые модели) |
| 16 | AT PUMP | — | — |
| 17 | HORN | 15 A | Сигнал |
| 18 | TAIL | 15 A | Задние фонари, подсветка номерного знака, габаритные огни, передние боковые маркерные огни |
| 19 | — | — | — |
| 20 | AT | 15 A | Система управления трансмиссией |
| 21 | R.WIPER | 15 A | Стеклоочиститель заднего стекла (некоторые модели) |
| 22 | A/C | 7.5 A | Кондиционер |
| 23 | ENGINE3 | 15 A | Система управления двигателем |
| 24 | ENGINE2 | 15 A | Система управления двигателем |
| 25 | ENGINE1 | 15 A | Система управления двигателем |
| 26 | GLOW SIG | — | — |
| 27 | EVVT | 20 A | Система управления двигателем |
| 28 | WIPER | 20 A | Стеклоочиститель и омыватель лобового стекла |
| 29 | DC DC REG | — | — |
| 30 | — | — | — |
| 31 | ADD FAN DE | — | — |
| 32 | P.WINDOW1 | 30 A | Электростеклоподъемники |
| 33 | H/L LOW R | 15 A | Фара ближнего света (правая) (с галогеновыми фарами) |
| 34 | H/L LOW L HID L | 15 A | Фара (левая) (с ксеноновыми фарами), фара ближнего света (левая) (с галогеновыми фарами) |
| 35 | METER1 | 10 A | Приборная панель |
| 36 | IG2 | 30 A | Для защиты различных цепей |
| 37 | — | — | — |
| 38 | FAN DE | — | — |
| 39 | DC DC DE | — | — |
| 40 | SRS1 | 7.5 A | Подушка безопасности |
| 41 | ENGINE. IG1 | 15 A | Система управления двигателем |
| 42 | C/U IG1 | 15 A | Для защиты различных цепей |
| 43 | — | — | — |
Салон автомобиля
Назначение предохранителей в салоне автомобиля (2014)
| № | ОПИСАНИЕ | НОМ. ТОК | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | P.SEAT D | 30 A | Электрорегулировка сиденья (некоторые модели) |
| 2 | D.LOCK | 25 A | Центральный замок |
| 3 | P.WINDOW2 | 25 A | Электростеклоподъемники |
| 4 | SEAT WARM | 20 A | Подогрев сидений (некоторые модели) |
| 5 | R.OUTLET3 | 15 A | Прикуриватели/розетки |
| 6 | SRS2/ESCL | 15 A | Датчик веса сиденья (некоторые модели) |
| 7 | SUNROOF | 10 A | Панорамная крыша (некоторые модели) |
| 8 | M.DEF | 7.5 A | Обогрев зеркал (некоторые модели) |
| 9 | R.OUTLET1 | — | — |
| 10 | MIRROR | 7.5 A | Электрорегулировка зеркал |
| 11 | F.OUTLET | 15 A | Прикуриватели/розетки |
| 12 | AT IND | 7.5 A | Индикатор переключения АКПП (некоторые модели) |
| 13 | — | — | — |
| 14 | — | — | — |
| 15 | — | — | — |
2015, 2016
Отсек двигателя
Назначение предохранителей в отсеке двигателя (2015, 2016)
| № | ОПИСАНИЕ | НОМ. ТОК | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | FOG | 15 A | Противотуманные фары (некоторые модели) |
| 2 | H/LH1 | 20 A | Фары дальнего света (с галогеновыми фарами) |
| 3 | H/CLEAN | 20 A | — |
| 4 | STOP | 10 A | Стоп-сигналы |
| 5 | ROOM | 15 A | Потолочный светильник |
| 6 | ENG+B | 7.5 A | Система управления двигателем |
| 7 | FUEL WARM | 15 A | — |
| 8 | HAZARD | 25 A | Аварийная сигнализация, поворотники |
| 9 | ABS/DSCS | 30 A | ABS, система динамической стабилизации |
| 10 | METER2 | 7.5 A | — |
| 11 | AUDI02 | 7.5 A | Аудиосистема |
| 12 | BOSE | 25 A | Модель с аудиосистемой Bose (некоторые модели) |
| 13 | AUDIO1 | 15 A | Аудиосистема |
| 14 | FUEL PUMP | 15 A | Топливная система |
| 15 | HID R DRL | 15 A | Фара (правая) (с ксеноновыми фарами), дневные ходовые огни (некоторые модели) |
| 16 | AT PUMP | 15 A | — |
| 17 | HORN | 15 A | Сигнал |
| 18 | TAIL | 15 A | Задние фонари, подсветка номерного знака, габаритные огни, передние боковые маркерные огни |
| 19 | CNG | 15 A | — |
| 20 | AT | 15 A | Система управления трансмиссией |
| 21 | R. WIPER | 15 A | Стеклоочиститель заднего стекла (некоторые модели) |
| 22 | A/C | 7.5 A | Кондиционер |
| 23 | ENGINE3 | 15 A | Система управления двигателем |
| 24 | ENGINE2 | 15 A | Система управления двигателем |
| 25 | ENGINE1 | 15 A | Система управления двигателем |
| 26 | GLOW SIG | 5 A | — |
| 27 | EVVT | 20 A | Система управления двигателем |
| 28 | WIPER | 20 A | Стеклоочиститель и омыватель лобового стекла |
| 29 | DCDC REG | 30 A | — |
| 30 | FUEL PUMP2 | 30 A | — |
| 31 | ADD FAN DE | 40 A | — |
| 32 | P. WINDOW 1 | 30 A | Электростеклоподъемники |
| 33 | H/L LOW R | 15 A | Фара ближнего света (правая) (с галогеновыми фарами) |
| 34 | H/L LOW L HID L | 15 A | Фара (левая) (с ксеноновыми фарами), фара ближнего света (левая) (с галогеновыми фарами) |
| 35 | METER1 | 10 A | Приборная панель |
| 36 | IG2 | 30 A | Для защиты различных цепей |
| 37 | LPG | 30 A | — |
| 38 | FAN DE | 40 A | — |
| 39 | DCDC DE | 40 A | — |
| 40 | SRS1 | 7.5 A | Подушка безопасности |
| 41 | ENGINE. IG1 | 15 A | Система управления двигателем |
| 42 | C/U IG1 | 15 A | Для защиты различных цепей |
| 43 | — | — | — |
Салон автомобиля
Назначение предохранителей в салоне автомобиля (2015, 2016)
| № | ОПИСАНИЕ | НОМ. ТОК | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | P.WINDOW3 PSEAT D |
30 A | Электрорегулировка сиденья (некоторые модели) |
| 2 | D.LOCK | 25 A | Центральный замок |
| 3 | P.WINDOW2 | 25 A | Электростеклоподъемники |
| 4 | SEAT WARM | 20 A | Подогрев сидений (некоторые модели) |
| 5 | R.OUTLET3 | 15 A | Прикуриватели/розетки |
| 6 | SRS2/ESCL | 15 A | Датчик веса сиденья |
| 7 | SUNROOF | 10 A | Панорамная крыша (некоторые модели) |
| 8 | M.DEF | 7.5 A | Обогрев зеркал (некоторые модели) |
| 9 | R.OUTLET1 | 15 A | — |
| 10 | MIRROR | 7.5 A | Электрорегулировка зеркал |
| 11 | F.OUTLET | 15 A | Прикуриватели/розетки |
| 12 | ABS IG ATIND | 7.5 A | Индикатор переключения АКПП (некоторые модели) |
| 13 | SRS1 | 7.5 A | — |
| 14 | METER1 | 10 A | — |
| 15 | C/U IG1 | 15 A | — |
2017, 2018
Отсек двигателя
Назначение предохранителей в отсеке двигателя (2017, 2018)
| № | ОПИСАНИЕ | НОМ. ТОК | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | FOG | 15 A | Противотуманные фары (некоторые модели) |
| 2 | H/L HI | 20 A | Фары дальнего света (с галогеновыми фарами) |
| 3 | H/CLEAN | 20 A | — |
| 4 | STOP | 10 A | Стоп-сигналы |
| 5 | ROOM | 15 A | Потолочный светильник |
| 6 | ENG+B | 7.5 A | Система управления двигателем |
| 7 | FUEL WARM | 15 A | — |
| 8 | HAZARD | 25 A | Аварийная сигнализация, поворотники |
| 9 | ABS/DSCS | 30 A | ABS, система динамической стабилизации |
| 10 | METER2 | 7.5 A | — |
| 11 | AUDIO2 | 7.5 A | Аудиосистема |
| 12 | BOSE | 25 A | Модель с аудиосистемой Bose (некоторые модели) |
| 13 | AUDIO1 | 15 A | Аудиосистема |
| 14 | FUEL PUMP | 15 A | Топливная система |
| 15 | HID R DRL | 15 A | Фара (правая) (с LED-фарами), дневные ходовые огни (некоторые модели) |
| 16 | AT PUMP | 15 A | — |
| 17 | HORN | 15 A | Сигнал |
| 18 | TAIL | 15 A | Задние фонари, подсветка номерного знака, габаритные огни, передние боковые маркерные огни |
| 19 | ST HEATER | 15 A | Подогрев руля (некоторые модели) |
| 20 | AT | 15 A | Система управления трансмиссией |
| 21 | R. WIPER | 15 A | Стеклоочиститель заднего стекла (некоторые модели) |
| 22 | A/C | 7.5 A | Кондиционер |
| 23 | ENGINE3 | 15 A | Система управления двигателем |
| 24 | ENGINE2 | 15 A | Система управления двигателем |
| 25 | ENGINE1 | 15 A | Система управления двигателем |
| 26 | GLOW SIG | 5 A | — |
| 27 | EVVT | 20 A | Система управления двигателем |
| 28 | WIPER | 20 A | Стеклоочиститель и омыватель лобового стекла |
| 29 | DC DC REG | 30 A | — |
| 30 | EPBL FUEL.P2 | 30 A | Электрический стояночный тормоз (левый) (некоторые модели) |
| 31 | ADD FAN DE | 40 A | — |
| 32 | P. WINDOW 1 | 30 A | Электростеклоподъемники |
| 33 | H/L LOW R | 15 A | Фара ближнего света (правая) (с галогеновыми фарами) |
| 34 | H/L LOW L HID L | 15 A | Фара (левая) (с LED-фарами), фара ближнего света (левая) (с галогеновыми фарами) |
| 35 | METER1 | 10 A | Приборная панель |
| 36 | IG2 | 30 A | Для защиты различных цепей |
| 37 | EPBR LPG | 30 A | Электрический стояночный тормоз (правый) (некоторые модели) |
| 38 | FUEL.P3 FAN DE | 40 A | — |
| 39 | DCDC DE | 40 A | — |
| 40 | SRS1 | 7.5 A | Подушка безопасности |
| 41 | ENGINE. IG1 | 15 A | Система управления двигателем |
| 42 | C/U IG1 | 15 A | Для защиты различных цепей |
| 43 | METER3 | 10 A | — |
Салон автомобиля
Назначение предохранителей в салоне автомобиля (2017, 2018)
| № | ОПИСАНИЕ | НОМ. ТОК | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | P.WINDOW3 PSEAT D | 30 A | Электрорегулировка сиденья (некоторые модели) |
| 2 | D.LOCK | 25 A | Центральный замок |
| 3 | P.WINDOW2 | 25 A | Электростеклоподъемники |
| 4 | SEAT WARM | 20 A | Подогрев сидений (некоторые модели) |
| 5 | R.OUTLET3 | 15 A | Прикуриватели/розетки |
| 6 | SRS2/ESCL | 15 A | Датчик веса сиденья |
| 7 | SUNROOF | 10 A | Панорамная крыша (некоторые модели) |
| 8 | M.DEF | 7.5 A | Обогрев зеркал (некоторые модели) |
| 9 | R.OUTLET1 | 15 A | — |
| 10 | MIRROR | 7.5 A | Электрорегулировка зеркал |
| 11 | F.OUTLET | 15 A | Прикуриватели/розетки |
| 12 | ABS IG ATIND | 7.5 A | Индикатор переключения АКПП (некоторые модели) |
| 13 | SRS1 | 7.5 A | — |
| 14 | METER1 | 10 A | — |
| 15 | C/U IG1 | 15 A | — |
