В этой статье мы рассмотрим Mazda 6 первого поколения (GG1), выпускавшуюся с 2002 по 2008 год. Здесь вы найдете схемы блоков предохранителей для Mazda 6 2003, 2004, 2005, 2006, 2007 и 2008, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Mazda6 2003-2008
Если электрическая система не работает, сначала проверьте предохранители на левой стороне автомобиля.
Если фары или другие электрические компоненты не работают, и предохранители в салоне в порядке, проверьте блок предохранителей под капотом.
Салон автомобиля

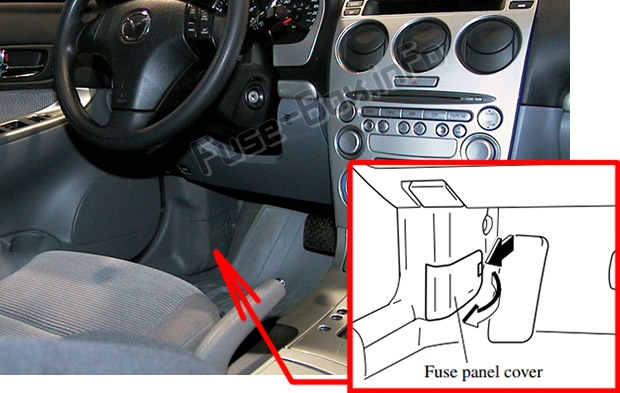

Блок предохранителей расположен на левой стороне автомобиля, внизу, рядом с дверью.
Моторный отсек
2003, 2004
Моторный отсек
Назначение предохранителей в моторном отсеке (2003, 2004)
| № | ОБОЗНАЧЕНИЕ | АМПЕРНЫЙ НОМИНАЛ | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | ЗАПАСНОЙ | 20A | — |
| 2 | ЗАПАСНОЙ | 15A | — |
| 3 | ЗАПАСНОЙ | 10A | — |
| 4 | — | — | — |
| 5 | — | — | — |
| 6 | INJ | 15A | Форсунка |
| 7 | ENG BAR | 10A (двигатель 2.3 л) | Датчик массового расхода воздуха, клапан управления EGR |
| 7 | ENG BAR | 15A (двигатель 3.0 л) | Датчик массового расхода воздуха, клапан управления EGR |
| 8 | ENG BAR2 (двигатель 2.3 л) | 15A | Лямбда-зонд |
| 8 | ENG BB (двигатель 3.0 л) | 5A | Вентилятор охлаждения |
| 9 | HEAD LR | 10A | Фара — ближний свет (правая) |
| 10 | HEAD LL | 10A | Фара — ближний свет (левая) |
| 11 | HEAD HL | 10A | Фара — дальний свет (левая) |
| 12 | HEAD HR | 10A | Фара — дальний свет (правая) |
| 13 | ETC | 7.5A | Датчик положения акселератора |
| 14 | HAZARD | 10A | Поворотники |
| 15 | STOP | 15A | Стоп-сигналы/Задние фонари |
| 16 | TCM (двигатель 2.3 л) | 10A | TCM |
| 16 | IGI (двигатель 3.0 л) | 15A | Лямбда-зонд |
| 17 | ENG + B | 7.5A | PCM, TCM |
| 18 | FUEL PUMP | 15A | Топливный насос |
| 19 | IG KEY | 40A | Стеклоочиститель и омыватель лобового стекла. Блок управления двигателем, Прикуриватель |
| 20 | P.WIND | 30A | Электростеклоподъемники |
| 21 | — | — | — |
| 22 | — | — | — |
| 23 | IG KEY2 | 30A | Задние фонари, Блок управления отопителем |
| 24 | BLOWER | 40A | Вентилятор отопителя |
| 25 | BTN | 40A | Потолочный светильник. Центральный замок |
| 26 | — | — | — |
| 27 | DEFOG | 40A | Заднее стеклообогрев |
| 28 | ABS | 60A | ABS |
| 29 | AD FAN (двигатель 2.3 л) | 30A | Вентилятор охлаждения |
| 29 | FAN2 (двигатель 3.0 л) | 30A | Вентилятор охлаждения |
| 30 | FAN (двигатель 2.3 л) | 30A | Вентилятор охлаждения |
| 30 | FAN1 (двигатель 3.0 л) | 30A | Вентилятор охлаждения |
| 31 | TAIL | 10A | Стоп-сигналы/Задние фонари, Фонари номерного знака, Габаритные огни |
| 32 | ILLUMI | 10A | Подсветка приборной панели |
| 33 | MAG | 10A | Магнитная муфта |
| 34 | AUDIO | 15A | Аудиосистема |
| 35 | P.SEAT | 30A | Электропривод сиденья |
| 36 | OPENER | 7.5A | Открыватель люка топливного бака |
| 37 | — | — | — |
| 38 | — | — | — |
| 39 | FOG | 15A | Противотуманные фары |
| 40 | MAIN | 100A (двигатель 2.3 л) | Для защиты всех цепей |
| 40 | MAIN | 120A (двигатель 3.0 л) | Для защиты всех цепей |
Салон автомобиля
Назначение предохранителей в салоне автомобиля (2003, 2004)
| № | ОБОЗНАЧЕНИЕ | АМПЕРНЫЙ НОМИНАЛ | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | ENGINE IG | 15A | Система управления двигателем |
| 2 | METER IG | 15A | Приборная панель |
| 3 | SEAT | 15A | Подогрев сидений, Заднее стеклообогрев |
| 4 | M.DEF | 7.5A | Обогрев зеркал |
| 5 | WIPER | 20A | Стеклоочиститель и омыватель лобового стекла |
| 6 | SAS | 15A | Блок ABS, Блок SAS |
| 7 | BACK | 5A | Задние фонари |
| 8 | A/C | 15A | Кондиционер |
| 9 | METER ACC | 5A | Приборная панель |
| 10 | CIGAR | 15A | Прикуриватель |
| 11 | ROOM | 15A | Потолочный светильник |
| 12 | — | — | — |
| 13 | MIRROR | 5A | Электрорегулировка зеркал, Аудиосистема |
| 14 | R.CIGAR | 15A | Дополнительная розетка |
| 15 | — | — | — |
| 16 | D.LOCK | 30A | Центральный замок |
| 17 | — | — | — |
2005
Моторный отсек
Назначение предохранителей в моторном отсеке (2005)
| № | ОБОЗНАЧЕНИЕ | АМПЕРНЫЙ НОМИНАЛ | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | ЗАПАСНОЙ | 20A | — |
| 2 | ЗАПАСНОЙ | 15A | — |
| 3 | ЗАПАСНОЙ | 10A | — |
| 4 | — | — | — |
| 5 | — | — | — |
| 6 | INJ | 15A | Форсунка |
| 7 | ENG BAR | 10A (двигатель 2.3 л) | Датчик массового расхода воздуха, клапан управления EGR |
| 7 | ENG BAR | 15 A ( двигатель 3.0 л) | Датчик массового расхода воздуха, клапан управления EGR |
| 8 | ENG BAR2 (двигатель 2.3 л) | 15A | Лямбда-зонд |
| 8 | ENG BB ( двигатель 3.0 л) | 5A | Вентилятор охлаждения |
| 9 | HEAD LR | 10A | Фара — ближний свет (правая) |
| 10 | HEAD LL | 10A | Фара — ближний свет (левая) |
| 11 | HEAD HL | 10A | Фара — дальний свет (левая) |
| 12 | HEAD HR | 10A | Фара — дальний свет (правая) |
| 13 | ETC | 7.5A | Датчик положения акселератора |
| 14 | HAZARD | 10A | Поворотники |
| 15 | STOP | 15A | Тормозные сигналы/Сигналы клаксона |
| 16 | TCM | 10A | TCM |
| 17 | ENG+B | 7.5A | PCM, TCM |
| 18 | FUEL PUMP | 15A | Топливный насос |
| 19 | IG KEY | 40A | Стеклоочиститель и омыватель лобового стекла, Блок управления двигателем, Прикуриватель |
| 20 | P.WIND | 30A | Электростеклоподъемники |
| 21 | — | — | — |
| 22 | — | — | — |
| 23 | IG KEY2 | 30A | Мотор заднего стеклоочистителя (на некоторых моделях), Блок управления отопителем |
| 24 | BLOWER | 40A | Вентилятор отопителя |
| 25 | BTN | 40A | Потолочный светильник, Центральный замок |
| 26 | — | — | — |
| 27 | DEFOG | 40A | Заднее стеклообогрев |
| 28 | ABS | 60A | ABS (на некоторых моделях) |
| 29 | AD FAN (двигатель 2.3 л) | 30A | Вентилятор охлаждения |
| 29 | FAN2 ( двигатель 3.0 л) | 30A | Вентилятор охлаждения |
| 30 | FAN (двигатель 2.3 л) | 30A | Вентилятор охлаждения |
| 30 | FAN 1 | 30A | Вентилятор охлаждения |
| 31 | TAIL | 10A | Задние фонари, Фонари номерного знака, Габаритные огни |
| 32 | ILLUMI | 10A | Подсветка приборной панели |
| 33 | MAG | 10A | Магнитная муфта |
| 34 | AUDIO | 15A | Аудиосистема |
| 35 | P.SEAT | 30A | Электропривод сиденья (на некоторых моделях) |
| 36 | OPENER | 7.5A | Мотор открывателя багажника (на некоторых моделях) |
| 37 | — | — | — |
| 38 | Igl ( двигатель 3.0 л) | 15A | CAT SSR |
| 39 | FOG | 15A | Противотуманные фары (на некоторых моделях) |
| 40 | MAIN | 100A (двигатель 2.3 л) | Для защиты всех цепей |
| 40 | MAIN | 120A ( двигатель 3.0 л) | Для защиты всех цепей |
Салон автомобиля
Назначение предохранителей в салоне автомобиля (2005)
| № | ОБОЗНАЧЕНИЕ | АМПЕРНЫЙ НОМИНАЛ | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | ENGINE IG | 15A | Система управления двигателем |
| 2 | METER IG | 15A | Приборная панель |
| 3 | SEAT | 15A | Подогрев сидений (на некоторых моделях), Заднее стеклообогрев |
| 4 | M.DEF | 7.5A | Обогрев зеркал |
| 5 | WIPER | 20A | Стеклоочиститель и омыватель лобового стекла |
| 6 | SAS | 15 | Блок ABS (на некоторых моделях), Блок SAS |
| 7 | — | — | — |
| 8 | A/ C | 15A | Кондиционер |
| 9 | METER ACC | 5A | Блок автоматического отключения света |
| 10 | CIGAR | 15A | Прикуриватель |
| 11 | ROOM | 15A | Потолочный светильник |
| 12 | R.WIP | 10A | Задний стеклоочиститель (на некоторых моделях) |
| 13 | MIRROR | 5A | Электрорегулировка зеркал, Аудиосистема |
| 14 | R.CIGAR | 15A | Дополнительная розетка |
| 15 | — | — | — |
| 16 | D.LOCK | 30A | Центральный замок |
| 17 | — | — | — |
2006, 2007, 2008
Моторный отсек
Назначение предохранителей в моторном отсеке (2006, 2007, 2008)
| № | ОБОЗНАЧЕНИЕ | АМПЕРНЫЙ НОМИНАЛ | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | ЗАПАСНОЙ | — | — |
| 2 | ЗАПАСНОЙ | — | — |
| 3 | ЗАПАСНОЙ | — | — |
| 4 | M.DEF | 7.5A | Обогрев зеркал (на некоторых моделях) |
| 5 | — | — | — |
| 6 | INJ | 15A | Форсунка |
| 7 | ENG BAR | 10A (двигатель 2.3 л) | Датчик массового расхода воздуха, клапан управления EGR |
| 7 | ENG BAR | 15A (двигатель 3.0 л) | Датчик массового расхода воздуха, клапан управления EGR |
| 8 | — (двигатель 2.3 л) | — | — |
| 8 | ENG BB (двигатель 3.0 л) | 5A | Вентилятор охлаждения |
| 9 | HEAD LR | 15A | Фара — ближний свет (правая) |
| 10 | HEAD LL | 15A | Фара — ближний свет (левая) |
| 11 | HEAD HL | 10A | Фара — дальний свет (левая) |
| 12 | HEAD HR | 10A | Фара — дальний свет (правая) |
| 13 | ETC | 7.5A | Датчик положения акселератора |
| 14 | HAZARD | 10A | Поворотники |
| 15 | STOP | 20A | Тормозные сигналы/Сигналы клаксона |
| 16 | TCM | 15A (двигатель 2.3 л) | TCM |
| 16 | TCM | 10A (двигатель 2.3 л) | TCM |
| 17 | ENG+B | 7.5A | PCM, TCM |
| 18 | FUEL PUMP | 15A | Топливный насос |
| 19 | IGKEY1 | 30A | Блок управления двигателем, Прикуриватель |
| 20 | P.WIND | 30A | Электростеклоподъемники |
| 21 | — | — | — |
| 22 | DRL | 20A | DRL |
| 23 | — | — | — |
| 24 | BLOWER | 40A | Вентилятор отопителя |
| 25 | BTN | 40A | Потолочный светильник. Центральный замок |
| 26 | IG KEY2 | 40A | Мотор заднего стеклоочистителя (на некоторых моделях), Блок управления отопителем, Стеклоочиститель и омыватель лобового стекла |
| 27 | DEFOG | 40A | Заднее стеклообогрев |
| 28 | ABS | 60A | ABS (на некоторых моделях) |
| 29 | AD FAN (двигатель 2.3 л) | 30A | Вентилятор охлаждения |
| 29 | FAN2 (двигатель 3.0 л) | 30A | Вентилятор охлаждения |
| 30 | FAN (двигатель 2.3 л) | 30A | Вентилятор охлаждения |
| 30 | FAN 1 | 30A | Вентилятор охлаждения |
| 31 | TAIL | 10A | Задние фонари, Фонари номерного знака, Габаритные огни |
| 32 | ILLUMI | 10A | Подсветка приборной панели |
| 33 | MAG | 10A | Магнитная муфта |
| 34 | AUDIO | 15A | Аудиосистема |
| 35 | P.SEAT | 30A | Электропривод сиденья (на некоторых моделях) |
| 36 | OPENER | 7.5A | Мотор открывателя багажника (на некоторых моделях) |
| 37 | — | — | — |
| 38 | — (двигатель 2.3 л) | — | — |
| 38 | IGI (двигатель 3.0 л) | 15A | CAT SSR |
| 39 | FOG | 15A | Противотуманные фары (на некоторых моделях) |
| 40 | MAIN | 120A | Для защиты всех цепей |
Салон автомобиля
Назначение предохранителей в салоне автомобиля (2006, 2007, 2008)
| № | ОБОЗНАЧЕНИЕ | АМПЕРНЫЙ НОМИНАЛ | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | CIGAR | 15 A | Дополнительная розетка |
| 2 | ENGINE IG | 15 A | Система управления двигателем |
| 3 | A/ C | 10 A | Кондиционер |
| 4 | MIRROR | 5 A | Электрорегулировка зеркал |
| 5 | SAS | 10 A | Блок ABS, Блок SAS |
| 6 | SEAT | 15 A | Подогрев сидений (на некоторых моделях) |
| 7 | METER ACC | 5 A | Блок отключения подсветки аудиосистемы |
| 8 | METER IG | 15 A | Приборная панель |
| 9 | R.WIP | 10 A | Задний стеклоочиститель (на некоторых моделях) |
| 10 | D.LOCK | 30 A | Центральный замок |
| 11 | R.CIGAR | 15 A | Дополнительная розетка |
| 12 | WIPER | 20 A | Стеклоочиститель и омыватель лобового стекла |
| 13 | ROOM | 15 A | Потолочный светильник |
| 14 | ЗАПАСНОЙ | — | — |
| 15 | ЗАПАСНОЙ | — | — |
| 16 | ЗАПАСНОЙ | — | — |
