В этой статье мы рассмотрим Mercedes-Benz A-Class первого поколения (W168), выпускавшийся с 1997 по 2004 год. Здесь вы найдете схемы блока предохранителей для Mercedes-Benz A140, A160, A170, A190, A210 1997, 1998, 1999, 2000, 2001, 2002, 2003 и 2004, получите информацию о расположении блоков предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Mercedes-Benz A-Class 1997-2004
Расположение блока предохранителей

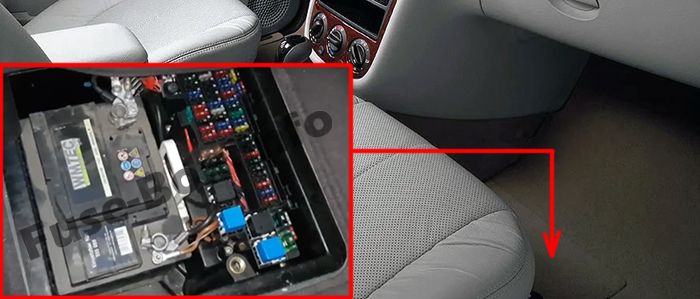

Блок предохранителей расположен под полом рядом с пассажирским сиденьем (снимите панель пола, крышку и звукоизоляцию).
Схема блока предохранителей
Назначение предохранителей и реле в салоне
| № | Защищаемая функция | А |
|---|---|---|
| 1 | Бензиновый двигатель: Модуль управления, ISC (контроль холостого хода), AGR-клапан, Нагреватель лямбда-зонда 1, Нагреватель лямбда-зонда 2, Диагностический разъем, Круиз-контроль, Реле вторичной инжекции воздуха, Клапан вторичной инжекции воздуха, Запорный клапан | 20 |
| 1 | Дизельный двигатель: Модуль управления дизелем, Актуатор отсечки наддува, Клапан переключения дроссельной заслонки, Клапан давления рециркуляции отработавших газов, Датчик температуры трехкомпонентного каталитического нейтрализатора | 10 |
| 2 | Модуль управления бензиновым/дизельным двигателем, Катушки зажигания, Форсунки впрыска, Модуль реле FP (катушка), Электронный ускоритель, Реле блокировки стартера | 25 |
| 3 | Электровентилятор (охлаждение двигателя), Электровентилятор (охлаждение двигателя) с кондиционером | 30 40 |
| 4 | Модуль управления двигателем | 7.5 |
| 5 | Автоматическая муфта | 40 |
| 6 | Модуль реле FP (бензин) | 30 |
| 7 | Модуль освещения | 40 |
| 8 | Реле стартера | 30 |
| 9 | Мотор стеклоочистителя | 40 |
| 10 | Задний стеклоочиститель | 20 |
| 10 | Складная крыша | 40 |
| 11 | Комбинированный переключатель (управление стеклоочистителем, Переключатель фар, Насос омывателя лобового стекла (активация)), RNS (радионавигационная система) | 15 |
| 12 | Прикуриватель, Освещение перчаточного ящика, Радио, CD-чейнджер, 12В розетка в багажнике | 30 |
| 13 | Левый передний стеклоподъемник или стеклоподъемник с ограничителем усилия Левый передний стеклоподъемник Правый передний стеклоподъемник | 30 7.5 30 |
| 14 | Приборная панель (функции времени), Реле насоса омывателя, Мобильный телефон | 15 10 |
| 15 | Модуль управления подушками безопасности, Датчик ACSR (автоматическое распознавание детского кресла), Боковой датчик подушки безопасности, Боковой датчик подушки безопасности | 10 |
| 16 | Регулировка внешних зеркал заднего вида, Нагрев внешних зеркал заднего вида, Parktronic | 15 |
| 17 | Клаксон | 15 |
| 18 | Приборная панель, Транспондер и RFL (радиочастотная блокировка), Реле электроники двигателя, Реле вентилятора | 10 |
| 19 | Фаркоп | 25 |
| 20 | Фаркоп | 15 |
| 21 | Фаркоп | 15 |
| 22 | Аудиосистема | 25 |
| 23 | Освещение зеркала для макияжа | 7.5 |
| 24 | Не назначено | |
| 25 | Не назначено | |
| 26 | Не назначено | |
| 27 | Не назначено | — |
| 28 | Приборная панель, последняя Приборная панель, последняя Модуль управления ограничителем усилия (ограничитель усилия) | 10 |
| 29 | Центральный замок, Блок распознавания установки сидений | 15 |
| 30 | Транспондер DAS (система авторизации запуска) и RFL (радиочастотная блокировка), Электронная приборная панель | 7.5 |
| 31 | Заднее стекло с подогревом | 25 |
| 32 | Портативный телефон, Радио или RNS (радионавигационная система), CD-чейнджер, Передний плафон, Задний плафон | 15 |
| 33 | Левый передний стеклоподъемник, Правый передний стеклоподъемник | 30 |
| 34 | Обогреватель бустера/защита от замерзания (дизель) | 30 |
| 35 | Модуль управления ATA 2x реле освещения, Сирена | 10 |
| 36 | Передние подогреваемые сиденья | 25 |
| 37 | Переключатель программы VGS (полностью интегрированный контроль трансмиссии), Насос циркуляции охлаждающей жидкости обогревателя бустера (дизель) | 10 |
| 38 | Модуль управления кондиционером (компрессор К/В), Шаговый двигатель заслонки рециркуляции смесительного воздуха, Вентилятор внутреннего датчика, Подогрев форсунок омывателя лобового стекла | 10 |
| 39 | Модуль освещения, Лампа заднего хода, механическая трансмиссия/автоматическая муфта, Лампа заднего хода VGS (полностью интегрированный контроль трансмиссии) | 7.5 |
| 40 | Стоп-сигналы, левый, правый и центральный (сигнал торможения ABS), Датчик угла поворота руля | 10 |
| 41 | Модуль управления кондиционером, Диагностический разъем | 10 |
| 42 | Левый задний стеклоподъемник, Правый задний стеклоподъемник | 30 |
| 43 | ESP (программа стабилизации), Педаль тормоза, Контакт NC | 15 |
| 44 | Модуль управления VGS (полностью интегрированный контроль трансмиссии) или автоматическая муфта | 10 |
| 45 | Внутренний вентилятор или вентилятор кондиционера | 30 |
| 46 | Центральная защита предохранителями | 80 |
| 47 | Насос гидроусилителя руля | 60 |
| 48 | Дизельный двигатель: Модуль управления подогревом | 60 |
| 48 | Бензиновый двигатель: Вторичная инжекция воздуха (AIR) | 30 |
| Реле | ||
| R1 | Реле управления двигателем (EC) | |
| R2 | Реле топливного насоса | |
| R3 | Реле ESP/Реле TCM | |
| R4 | Реле заднего стекла с подогревом |
Они расположены в боковой части приборной панели на стороне водителя.
Предохранители управления освещением
| № | Защищаемая функция | А |
|---|---|---|
| 1 | Левый ближний свет | 7.5 |
| 2 | Правый ближний свет | 7.5 |
| 3 | Левый дальний свет Правый дальний свет Лампа индикатора дальнего света (приборная панель) |
15 |
| 4 | Левая габаритная лампа Левый задний фонарь |
7.5 |
| 5 | Правая габаритная лампа Правый задний фонарь 58K приборная панель Номера |
15 |
| 6 | Левые/правые противотуманные фары Левый задний противотуманный фонарь |
15 |
Блок реле в моторном отсеке
| № | Реле |
|---|---|
| 1 | Реле насоса омывателя лобового стекла |
| 2 | Реле клаксона |
| 3 | Реле отключения стоп-сигналов |
| 4 | Реле отключения стартера |
| 5 | Реле электромотора вентилятора охлаждающей жидкости двигателя |
| 6 | Реле электромотора насоса ABS/ESP |
| 7 | Реле насоса вторичной инжекции воздуха (AIR) (бензин) |
