В этой статье рассматривается Mercedes-Benz C-Class третьего поколения (W204), выпускавшийся с 2007 по 2014 год. Здесь вы найдете схемы блоков предохранителей для Mercedes-Benz C180, C200, C220, C250, C300, C350, C63 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годов, информацию о расположении панелей предохранителей внутри автомобиля, а также о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Mercedes-Benz C-Class 2008-2014

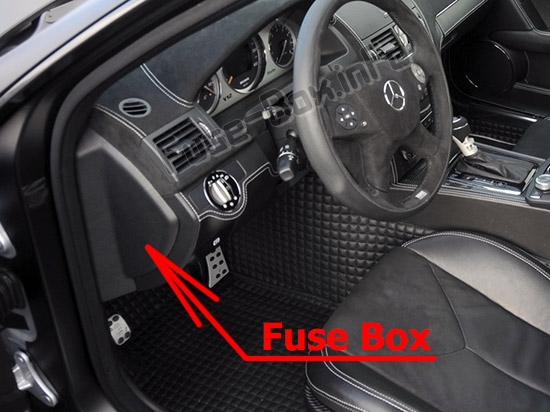

Расположение блока предохранителей
Блок предохранителей расположен на стороне водителя панели приборов, за крышкой.
Схема блока предохранителей
Назначение предохранителей в панели приборов
| № | Назначение предохранителя | A |
|---|---|---|
| 116 | Блок управления сиденьем водителя | 30 |
| 117 | Блок управления адаптивной системой амортизации | 15 |
| 118 | Запасной | — |
| 119 | Задний мотор вентилятора Блок управления AMG Performance Media (действует с 1.6.12) |
7.5 |
| 120 | Запасной | — |
| 121 | Запасной | . |
| 122 | Запасной | — |
| 123 | Блок управления модулем рулевой колонки | 10 |
| 124 | Запасной | . |
| 125 | Запасной | — |
| 126 | Блок управления передним пассажирским сиденьем | 30 |
| 127 | Запасной | — |
| 128 | Запасной | . |
| 129 | Действует для двигателя 156: Реле мотора вентилятора масляного охладителя | 20 |
| 130 | Запасной | . |
| 131 | Запасной | — |
| 132 | Запасной | — |
| 133 | Запасной | . |
| 134 | Запасной | — |
| 135 | Запасной | — |
Расположение блока предохранителей
Блок предохранителей расположен в моторном отсеке (слева), под крышкой.
Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке
| № | Назначение предохранителя | A |
|---|---|---|
| 1 | Блок управления программой стабилизации электронности | 25 |
| 2 | Блок управления левой передней дверью | 30 |
| 3 | Действует до 31.3.10: Блок управления правой передней дверью Действует с 1.4.10 для моделей 204.0/2/9: Блок управления правой задней дверью |
30 |
| 4 | До 31.8.08: Блок управления топливным насосом Действует для двигателя 156 до 31.8.08: Левый блок управления топливным насосом Правый блок управления топливным насосом Действует для двигателя 642, двигателя 651: Датчик конденсата топливного фильтра с нагревательным элементом Действует для двигателя 651 до 31.5.10, двигателя 646: Блок управления датчиком конденсата топливного фильтра с нагревательным элементом |
7.5 |
| 4 | Действует для дизельного двигателя с 1.9.08: Датчик конденсата топливного фильтра с нагревательным элементом Действует для двигателя 276 (США, Южная Корея): Клапан отключения адсорбера Действует для моделей 204.0/2/3 с 1.3.11, 204.9 с 1.6.12: Блок управления фарами |
20 |
| 5 | Задний SAM блок управления с модулем предохранителей и реле Действует с 1.6.10 Переключатель внешнего освещения Действует для двигателя 156 Black Series с 1.7.11: Реле контура охлаждения дифференциала заднего моста |
7.5 |
| 6 | Действует для дизельного двигателя: Блок управления ME-SFI [ME] Действует для бензинового двигателя: Блок управления CDI |
10 |
| 7 | Стартер | 20 |
| 8 | Блок управления дополнительной системой пассивной безопасности | 7.5 |
| 9 | Розетка в бардачке | 15 |
| 10 | Мотор стеклоочистителя | 30 |
| 11 | Дисплей Audio/COMAND Панель управления Audio/COMAND Держатель модуля навигации |
7.5 |
| 12 | Блок управления и панель работы автоматического кондиционера Блок управления верхней панели |
7.5 |
| 13 | Блок управления модулем рулевой колонки Многофункциональная камера |
7.5 |
| 14 | Блок управления программой стабилизации электронности | 7.5 |
| 14 | Блок управления фарами | 20 |
| 15 | Блок управления дополнительной системой пассивной безопасности | 7.5 |
| 16 | Диагностический разъем (до 31.5.09) Электрический разъем для мобильного телефона Действует для трансмиссии 722: Блок управления модулем электронного селектора передач |
5 |
| 16 | Функция ECO start/stop: Электрический насос масла трансмиссии |
20 |
| 17 | Модуль управления панорамной сдвижной крышей Блок управления верхней панели |
30 |
| 18 | Действует до 30.11.09: Переключатель внешнего освещения Действует для моделей 204.0/2 с 1.3.11, модель 204.3: Блок управления верхней панели Действует для моделей 204.0/2 до 28.2.11, модель 204.9: Разъем LIN положительной линии климат-контроля панели приборов Электрический разъем для интерьера транспортного средства и жгута для заднего фонаря |
7.5 |
| 19 | Блок управления электрическим замком руля Блок управления электронным замком зажигания |
20 |
| 20 | Блок управления программой стабилизации электронности | 40 |
| 21 | Переключатель стоп-сигнала Переключатель лампы бардачка Распознавание занятия переднего пассажирского сиденья и ACSR Предварительная установка электрического предохранителя электронной системы сбора платы за проезд (Япония) |
7.5 |
| 22 | Мотор вентилятора двигателя внутреннего сгорания и кондиционер с интегрированным управлением Электрический разъем для жгута интерьера и жгута двигателя |
15 |
| 23 | Электрический разъем для жгута интерьера и жгута двигателя Действует для дизельного двигателя: Задний SAM блок управления с модулем предохранителей и реле Блок управления CDI Разъем клеммы 87 Действует для двигателя 271: Разъем клеммы 87 M1e Действует для двигателя 272: Разъем цепи 87 M1i |
20 |
| 24 | Электрический разъем для жгута интерьера и жгута двигателя Электрический разъем жгута интерьера и двигателя Действует для двигателя 642: Актуатор жалюзи радиатора Действует для двигателя 272: Разъем клеммы 87 M1e Действует для дизельного двигателя: Разъем клеммы 87 Действует для двигателя 646: Блок управления CDI |
15 |
| 25 | Действует для двигателей 156, 271, 272, 274, 276: Блок управления ME-SFI [ME] Действует для дизельного двигателя: Датчик кислорода перед каталитическим нейтрализатором Действует с 1.6.10 для модели 204.3 с двигателем 651 Sport Edition: Блок управления генератором звука выхлопной системы |
15 |
| 26 | Радио с системой автопилота Блок управления COMAND |
20 |
| 27 | Блок управления электрическим замком руля Блок управления электронным замком зажигания Действует для дизельного двигателя: Блок управления CDI Действует для бензинового двигателя: Блок управления ME-SFI [ME] |
7.5 |
| 28 | Приборная панель | 7.5 |
| 29 | Правая передняя фара | 10 |
| 30 | Левая передняя фара Действует для двигателя 642: Электрический разъем для жгута интерьера и жгута двигателя |
10 |
| 31A | Левый звуковой сигнал Правый звуковой сигнал |
15 |
| 31B | Левый звуковой сигнал Правый звуковой сигнал |
15 |
| 32 | Действует для двигателей 156, 271, 272, 276: Электрический воздушный насос | 40 |
| 32 | Действует для двигателя 156: Мотор вентилятора масляного охладителя | 20 |
| 33 | Действует для трансмиссии 722.6: Блок управления электронным управлением трансмиссией Действует для трансмиссии 722.9: Полностью интегрированный контроллер управления трансмиссией |
10 |
| 34 | Действует для двигателей 271, 272 с 1.9.08: Блок управления топливным насосом Действует для двигателя 156 с 1.9.08: Левый блок управления топливным насосом, Правый блок управления топливным насосом |
7.5 |
| 35 | Действует с 1.3.11: Блок управления программой стабилизации электронности | 5 |
| 36 | Действует с 1.3.11: Электрический блок управления DISTRONIC Действует для моделей 204.902/982/984: Электрогидравлическое рулевое управление |
7.5 |
| Реле | ||
| J | Реле цепи 15 | |
| K | Реле клеммы 15R | |
| L | Реле резерва | |
| M | Реле стартера цепи 50 | |
| O | Реле цепи 87 двигателя | |
| O | Реле звукового сигнала | |
| P | Действует для двигателей 156, 272, 276: Реле вторичной подачи воздуха | |
| Q | Реле резерва | |
| R | Реле цепи 87 шасси |
Передний блок предохранителей (до 2010)
Передний блок первичных предохранителей (до 2010)
| № | Назначение предохранителя | A |
|---|---|---|
| 88 | Пирофьюз: Альтернатор, Стартер | |
| 89 | Передний SAM блок управления с модулем предохранителей и реле | 125 |
| 90 | Задний SAM блок управления с модулем предохранителей и реле | 40 |
| 91 | Мотор вентилятора двигателя внутреннего сгорания и кондиционер с интегрированным управлением | 80 |
| 100 | Корпус кондиционера | 40 |
| 101 | Действует для бензинового двигателя: Передний SAM блок управления с модулем предохранителей и реле | 60 |
| 103 | Действует для дизельного двигателя: PTC нагреватель-усилитель | 150 |
| 104 | Блок предохранителей интерьера | 70 |
| 105 | Передний SAM блок управления с модулем предохранителей и реле | 100 |
| 106 | Задний SAM блок управления с модулем предохранителей и реле | 150 |
| 107 | Запасной | — |
| 108 | Запасной | — |
| 109 | Запасной | . |
| 110 | Запасной | — |
Передний блок предохранителей (с 2010)
без ECO start/stop
с ECO start/stop
Передний блок первичных предохранителей (с 2010)
| № | Назначение предохранителя | A |
|---|---|---|
| 150 | без ECO start/stop: Пирофьюз 88 | 400 |
| 150 | ECO start/stop: Альтернатор, Стартер | 200 |
| 151 | Мотор вентилятора двигателя внутреннего сгорания и кондиционер с интегрированным управлением | 100 |
| 152 | Передний SAM блок управления с модулем предохранителей и реле | 150 |
| 153 | без ECO start/stop: Запасной | 100 |
| 153 | Функция ECO start/stop и положение переднего аккумулятора: Передний SAM блок управления с модулем предохранителей и реле | 60 |
| 154 | Функция ECO start/stop и положение переднего аккумулятора: Передний SAM блок управления с модулем предохранителей и реле | 60 |
| 154 | Действует для дизельного двигателя и ECO start/stop: PTC нагреватель-усилитель | 150 |
| 155 | без ECO start/stop: Запасной | 50 |
| 155 | Функция ECO start/stop: Запасной | 100 |
| 156 | Действует для дизельного двигателя без ECO start/stop: PTC нагреватель-усилитель | 150 |
| 156 | Функция ECO start/stop: Передний SAM блок управления с модулем предохранителей и реле | 100 |
| 157 | Действует для моделей 204.902/982/984 без функции ECO start/stop: Электрогидравлическое рулевое управление ECO start/stop: Запасной |
100 |
| 158 | без ECO start/stop: Регулятор вентилятора | 50 |
| 158 | ECO start/stop: Задний SAM блок управления с модулем предохранителей и реле | 150 |
| 159 | Многофункциональный блок управления специального транспортного средства | 50 |
| 159 | ECO start/stop: Реле дополнительного аккумулятора | 200 |
| 160 | без ECO start/stop: Запасной | 60 |
| 160 | ECO start/stop: Регулятор вентилятора | 50 |
| 161 | без ECO start/stop: Передний SAM блок управления с модулем предохранителей и реле | 100 |
| 161 | Многофункциональный блок управления специального транспортного средства | 50 |
| 162 | без ECO start/stop: Запасной | 100 |
| 162 | ECO start/stop: Запасной | 60 |
| 163 | без ECO start/stop: Задний SAM блок управления с модулем предохранителей и реле | 150 |
| 164 | без функции ECO start/stop: Задний SAM блок управления с модулем предохранителей и реле | 80 |
Расположение блока предохранителей
Он расположен в багажнике (справа), за крышкой.
Схема блока предохранителей
Версия 1
Версия 2
Назначение предохранителей и реле в багажнике
| № | Назначение предохранителя | A |
|---|---|---|
| 37 | С 2008: Соленоид подголовника NECK-PRO сиденья водителя, Соленоид подголовника NECK-PRO переднего пассажирского сиденья | 5 |
| 37 | До 2008: Соленоид подголовника NECK-PRO сиденья водителя, Соленоид подголовника NECK-PRO переднего пассажирского сиденья | 7.5 |
| 38 | Мотор заднего стеклоочистителя двери багажника | 15 |
| 39 | Действует для моделей 204.0/2/9 кроме транспортных средств для Великобритании до 31.5.09: Блок управления левой задней дверью | 30 |
| 40 | Запасной | — |
| 41 | Действует для моделей 204.0/2/9 до 31.3.10: Блок управления правой задней дверью Действует с 1.4.10 Блок управления правой передней дверью |
30 |
| 42 | Действует для бензинового двигателя или двигателя 642 с 1.12.09 или двигателя 651 с 1.6.09: Блок управления топливным насосом | 25 |
| 42 | Действует для двигателя 646 или двигателя 642 до 30.11.09 или двигателя 651 до 31.5.09: Топливный насос Действует для бензинового двигателя (до 2009): Блок управления топливным насосом |
20 |
| 43 | Действует с 1.6.09 с автоматическим кондиционером: Задний мотор вентилятора | 5 |
| 44 | Группа переключателей правой передней настройки сиденья Переключатель частичной электрической регулировки переднего пассажирского сиденья |
30 |
| 45 | Группа переключателей регулировки левого переднего сиденья Переключатель частичной электрической регулировки сиденья водителя |
30 |
| 46 | Усилитель антенны для задней FM-антенны Сирена тревоги Блок управления защитой интерьера и защитой от буксировки Усилитель антенны заднего стекла 1 Усилитель антенны TV 1 и DAB Band III Антенна DAB band III Усилитель антенны TV 2 и KEYLESS-GO Усилитель антенны KEYLESS-GO |
7.5 |
| 47 | Запасной | — |
| 48 | Запасной | — |
| 49 | Задний стеклоочиститель | 40 |
| 50 | Правый передний реверсивный механизм аварийного натяжения ремня | 50 |
| 51 | Левый передний реверсивный механизм аварийного натяжения ремня (A76) | 50 |
| 52 | Запасной | — |
| 53 | С 2008: Блок управления распознавания прицепа | 15 |
| 53 | До 2008: Блок управления распознавания прицепа | 30 |
| 54 | До 31.5.09: Блок управления распознавания прицепа Действует для моделей 204.075/077/275/277: Группа переключателей поддержки поясницы и боковой опоры сиденья водителя Группа переключателей поддержки поясницы и боковой опоры переднего пассажирского сиденья Клапанный блок AMG переднего пассажирского сиденья Клапанный блок AMG сиденья водителя |
7.5 |
| 54 | С 1.6.09: Блок управления распознавания прицепа | 15 |
| 55 | Действует с 1.6.09: AdBlue | 5 |
| 56 | Блок управления распознавания прицепа Гнездо прицепа |
15 |
| 56 | Действует для моделей 204.077/277/377 до 31.5.09: Группа переключателей поддержки поясницы и боковой опоры сиденья водителя Группа переключателей поддержки поясницы и боковой опоры переднего пассажирского сиденья Клапанный блок AMG переднего пассажирского сиденья Клапанный блок AMG сиденья водителя |
5 |
| 57 | Блок управления распознавания прицепа | 20 |
| 58 | С 2008: Блок управления распознавания прицепа | 20 |
| 58 | До 2008: Блок управления распознавания прицепа | 30 |
| 59 | С 2008: Блок управления парковочной системой Левый передний датчик DISTRONIC (DTR) бампера Правый передний датчик DISTRONIC (DTR) бампера Интеллектуальный радарный датчик для левого заднего бампера Интеллектуальный радарный датчик для правого заднего бампера |
5 |
| 59 | До 2008: Блок управления PARKTRONIC Блок управления радарными датчиками |
7.5 |
| 60 | Пневматический насос многофункционального сиденья | 7.5 |
| 61 | Блок управления дверью багажника | 40 |
| 62 | Блок управления сиденьем водителя | 30 |
| 63 | Блок управления передним пассажирским сиденьем | 30 |
| 64 | Блок управления преобразователем DC/AC | 25 |
| 65 | Блок управления адаптивной системой амортизации Блок управления модулем рулевой колонки | 15 |
| 66 | Запасной | — |
| 67 | С 2008: Блок управления усилителем звуковой системы | 30 |
| 67 | До 2008: Блок управления усилителем звуковой системы | 40 |
| 68 | Запасной | . |
| 69 | Усилитель заднего басового динамика | 20 |
| 70 | Блок управления системой контроля давления в шинах | 5 |
| 71 | Передний прикуриватель с подсветкой пепельницы Розетка питания в переднем интерьере |
15 |
| 72 | Коробка подключения грузового отсека розетка 115 В | 15 |
| 73 | Диагностический разъем (с 1.6.09) Приемник радиодистанционного управления стационарным нагревателем Действует для двигателя 156 с 1.7.11: Блок управления режимом трансмиссии |
7.5 |
| 74 | Блок управления KEYLESS-GO | 15 |
| 75 | Стационарный нагреватель | 20 |
| 76 | Розетка питания в интерьере | 15 |
| 77 | Блок управления системой определения веса (WSS) | 7.5 |
| 78 | Регулятор вентилятора вентиляции левого переднего сиденья Регулятор вентилятора вентиляции правого переднего сиденья |
7.5 |
| 79 | Блок управления парковочной системой | 5 |
| 80 | Блок управления системой видео и радарных датчиков Блок управления парковочной системой |
7.5 |
| 81 | Блок управления медиа-интерфейсом | 5 |
| 82 | Компенсатор системы сотовой телефонии UMTS Блок управления тюнером TV (до 31.5.09; Япония) Цифровой тюнер TV (до 31.5.09; Япония) |
5 |
| 83 | Блок управления электронной системой сбора платы за проезд (Япония) Блок управления системой экстренного вызова Камера заднего хода Левый задний дисплей Правый задний дисплей |
7.5 |
| 84 | Блок управления спутниковым цифровым аудио-радио (SDAR) Блок управления тюнером SDAR/высокого разрешения Блок управления цифровым аудиовещанием Модуль питания камеры заднего хода Блок управления камерой заднего хода Блок управления камерой 360° |
7.5 |
| 85 | Блок управления тюнером TV (до 31.5.09; Япония) Цифровой тюнер TV (с 1.6.09; Япония) |
7.5 |
| 86 | DVD-плеер | 7.5 |
| 87 | Блок управления системой экстренного вызова | 7.5 |
| 88 | Действует с 1.6.09 Запасной | — |
| 89 | Действует с 1.6.09: Блок управления распознавания прицепа Действует с 1.6.09 для двигателя 156: Реле мотора вентилятора масляного охладителя |
20 |
| 90 | Действует с 1.6.09 Блок предохранителей AdBlue®, Реле подачи AdBlue | 40 |
| 91 | Блок управления преобразователем DC/AC | 25 |
| 91 | ECO start/stop: Блок управления вспомогательным насосом масла трансмиссии Действует для двигателя 642: Нагревательный элемент вентиляционной линии |
20 |
| 92 | Действует с 1.6.09 Запасной | — |
| Реле | ||
| A | Реле клеммы 15 | |
| B | Реле цепи 15R (1) | |
| C | Реле заднего стеклоподогревателя | |
| D | Действует для дизельного двигателя: Реле топливного насоса | |
| E | Реле заднего стеклоочистителя двери багажника | |
| F | Реле регулировки сиденья | |
| G | Реле цепи 15R (2) |
Задний блок первичных предохранителей
| № | Назначение предохранителя | A |
|---|---|---|
| 111 | Действует для бензинового двигателя: Блок управления ME-SFI [ME] Действует для дизельного двигателя: Блок управления CDI |
60 |
| 112 | Многофункциональный блок управления специального транспортного средства | 80 |
| 113 | Действует для двигателя 156: Левый блок управления топливным насосом, Правый блок управления топливным насосом | 40 |
| 114 | Запасной | — |
| 115 | Многофункциональный блок управления специального транспортного средства | 100 |
