В этой статье мы рассматриваем Mercedes-Benz C-Class четвёртого поколения (W205), выпускаемый с 2015 года по настоящее время. Здесь вы найдёте схемы блоков предохранителей для Mercedes-Benz C180, C200, C220, C250, C300, C350, C400, C450, C63 2015, 2016, 2017 и 2018 годов, получите информацию о расположении блоков предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Mercedes-Benz C-Class 2015-2019-…

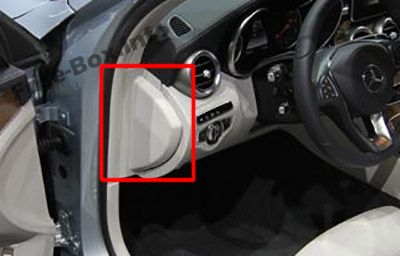

Расположение блока предохранителей
Блок предохранителей расположен на краю панели приборов, со стороны водителя, за крышкой.
Схема блока предохранителей
Назначение предохранителей в панели приборов
| № | Защищаемый компонент | А |
|---|---|---|
| 200 | Блок управления передним SAM | 50 |
| 201 | Блок управления передним SAM | 40 |
| 202 | Сирена тревоги Блок управления ATA [EDW]/защитой от буксировки/защитой салона (A205) |
5 |
| 203 | Валидно для трансмиссии 716: Блок управления электрическим замком рулевого управления | 20 |
| 204 | Диагностический разъём | 5 |
| 205 | Блок управления электронным замком зажигания | 7.5 |
| 206 | Аналоговые часы | 5 |
| 207 | Блок управления климат-контролем | 15 |
| 208 | Приборная панель | 7.5 |
| 209 | Блок управления климат-контролем Блок управления верхней панели управления |
5 |
| 210 | Блок управления модулем колонны рулевого управления | 5 |
| 211 | AMG: Блок управления программой электронной стабильности | 25 |
| 212 | С 01.06.2016: Коммутатор антенны для телефона и стационарного обогрева | 5 |
| 213 | Блок управления программой электронной стабильности | 5 |
| 214 | AMG: Блок управления электрическим стояночным тормозом | 30 |
| 215 | Запасной | — |
| 216 | Лампа перчаточного ящика | 7.5 |
| 217 | Версия для Японии: Блок управления выделенными системами связи ближнего радиуса | 5 |
| 218 | Блок управления дополнительной системой пассивной безопасности | 7.5 |
| 219 | Блок управления системой определения веса (WSS) | 5 |
| 220 | Запасной | — |
| Реле | ||
| F | Реле цепи 15R |
Расположение блока предохранителей
Отогните крышку (1) назад и снимите её.
Схема блока предохранителей
Назначение предохранителей в блоке предохранителей в нише для ног переднего пассажира
| № | Защищаемый компонент | А |
|---|---|---|
| 301 | Гибрид: Пирофюз через устройство отключения высокого напряжения | 5 |
| 302 | Блок управления правой передней дверью | 30 |
| 303 | W205, S205, V205: Блок управления левой задней дверью A205, C205: Задний блок управления |
30 |
| 304 | Валидно для трансмиссии 722: Интеллектуальный сервопривод для DIRECT SELECT | 20 |
| 305 | Блок управления сиденьем водителя Блок управления обогревом сиденья водителя Блок управления обогревом передних сидений |
30 |
| 306 | Блок управления сиденьем переднего пассажира Блок управления обогревом сиденья переднего пассажира Блок управления обогревом передних сидений |
30 |
| 307 | AMG: Блок управления активными опорами двигателя | 5 |
| 308 | Версия для США: Электрический разъём блока управления тормозами | 30 |
| 309 | Блок управления системой экстренного вызова | 10 |
| 309 | Блок управления HERMES Модуль связи телематики |
5 |
| 310 | AMG: Блок управления активными опорами двигателя | 20 |
| 311 | Электронный регулятор нагнетателя воздуха | 10 |
| 312 | Блок управления верхней панелью | 10 |
| 313 | Гибрид: Блок управления силовой электроникой | 10 |
| 314 | AMG: Блок управления электронным дифференциалом | 5 |
| 315 | Блок управления силовой установкой Валидно для дизельного двигателя: Блок управления CDI Валидно для бензинового двигателя: Блок управления ME-SFI |
5 |
| 316 | Блок управления дополнительной системой пассивной безопасности | 7.5 |
| 317 | Блок управления панорамной сдвижной крышей Блок управления сдвижной крышей |
30 |
| 318 | Блок управления стационарным обогревателем | 20 |
| 319 | Гибрид: Высоковольтный ПТК-обогреватель | 5 |
| 320 | Блок управления AIRMATIC Блок управления адаптивной системой амортизации |
25 |
| 321 | Версия для Японии: Блок управления выделенными системами связи ближнего радиуса | 5 |
| 322 | Головное устройство | 20 |
| 323 | Блок управления парковочной системой | 5 |
| MF1/1 | Дисплей Audio/COMAND Вентилятор аудиосистемы |
7.5 |
| MF1/2 | Стерео многофункциональная камера Моно многофункциональная камера |
7.5 |
| MF1/3 | Датчик дождя/освещения с дополнительными функциями W205, S205, V205: Блок управления верхней панелью |
7.5 |
| MF1/4 | Блок управления сиденьем водителя Блок управления обогревом сиденья водителя Блок управления обогревом передних сидений |
7.5 |
| MF1/5 | Блок управления сиденьем переднего пассажира Блок управления обогревом сиденья переднего пассажира Блок управления обогревом передних сидений |
7.5 |
| MF1/6 | Блок управления модулем колонны рулевого управления | 7.5 |
| MF2/1 | Левый передний реверсивный натяжитель ремня безопасности | 5 |
| MF2/2 | Панель управления Audio/COMAND Сенсорная панель |
5 |
| MF2/3 | Правый передний реверсивный натяжитель ремня безопасности | 5 |
| MF2/4 | Проекционный дисплей | 5 |
| MF2/5 | Мультимедийный соединительный узел | 5 |
| MF2/6 | Гибрид: Электрический компрессор хладагента | 5 |
| MF3/1 | Линия обратной связи, клемма 30g, блок управления передним SAM | 5 |
| MF3/2 | Блок управления радарами | 5 |
| MF3/3 | Запасной | — |
| MF3/4 | Группа кнопок панели приборов со стороны водителя | 5 |
| MF3/5 | Блок управления задним кондиционером | 5 |
| MF3/6 | Блок управления монитором давления в шинах | 5 |
Предварительный блок предохранителей в салоне
Предварительный блок предохранителей в салоне
| № | Защищаемый компонент | А |
|---|---|---|
| 1 | Предварительный блок предохранителей моторного отсека | — |
| 2 | Гибрид: Дополнительное реле вспомогательной батареи для функции ECO start/stop | 150 |
| 3 | Регулятор вентилятора | 40 |
| 4 | Запасной | — |
| 5 | Валидно для дизельного двигателя: PTC-усилитель обогрева | 150 |
| 6 | Предварительный блок предохранителей правой стойки A | 80 |
| 7 | Задний блок предохранителей и реле | 150 |
| 8 | Запасной | — |
| 9 | Запасной | — |
| 10 | Валидно для трансмиссии 722, 725: Полностью интегрированный блок управления трансмиссией | 60 |
| 10 | Гибрид: Полностью интегрированный блок управления трансмиссией | 100 |
| 11 | Запасной | — |
| 12 | Задний блок предохранителей и реле | 40 |
| 13 | Предварительный блок предохранителей правой стойки A | 50 |
| F32/4k2 | Реле отключения холостого тока | |
| F96 | Предохранители цепи 30 дополнительной батареи | |
| F96/1 | Предохранители цепи 87 выпускных заслонок |
Расположение блока предохранителей
Блок предохранителей расположен в моторном отсеке (слева), под крышкой.
Нажмите фиксаторы безопасности (1) на крышке вместе, снимите крышку блока предохранителей (2) вверх.
Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке
| № | Защищаемый компонент | А |
|---|---|---|
| 100 | Гибрид: Вакуумный насос | 40 |
| 101 | Валидно кроме AMG: Муфта разъёма, цепь 87/2 | 15 |
| 101 | AMG: Муфта разъёма, цепь 87/2 | 20 |
| 102 | Валидно кроме AMG: Муфта разъёма, цепь 87/1 | 20 |
| 102 | AMG: Муфта разъёма, цепь 87/1 | 25 |
| 103 | Валидно кроме AMG: Муфта разъёма, цепь 87/4 | 15 |
| 103 | AMG: Муфта разъёма, цепь 87/4 | 20 |
| 104 | Валидно кроме AMG: Муфта разъёма, цепь 87/3 | 15 |
| 104 | AMG: Муфта разъёма, цепь 87/3 | 20 |
| 105 | Валидно для трансмиссии 722.9 (кроме 722.930): Блок управления вспомогательным масляным насосом автоматической трансмиссии | 15 |
| 106 | Запасной | — |
| 107 | Валидно с двигателем 274.9: Электрический насос охлаждающей жидкости | 60 |
| 108 | Статическая LED-фара: Блок правой передней фары Высокопроизводительная LED, динамическая LED-фара: Левый блок передней фары, правый блок передней фары |
20 |
| 109 | Мотор стеклоочистителя | 30 |
| 110 | Статическая LED-фара: Левый блок передней фары | 20 |
| 110 | Высокопроизводительная LED, динамическая LED-фара: Левый блок передней фары, правый блок передней фары | |
| 111 | Стартер | 30 |
| 112 | Гибрид: Датчик положения педали акселератора | 15 |
| 113 | Запасной | — |
| 114 | Компрессор AIRmatic | 40 |
| 115 | Левый и правый клаксоны | 15 |
| 116 | Запасной | — |
| 117 | Запасной | — |
| 118 | Гибрид: Блок управления программой электронной стабильности | 5 |
| 119 | Муфта разъёма цепи 87 C2 | 15 |
| 120 | Валидно кроме AMG: Муфта разъёма цепи 87 C1 | 5 |
| 120 | AMG: Муфта разъёма цепи 87 C1 | 15 |
| 121 | Блок управления программой электронной стабильности | 5 |
| 122 | Реле CPC | 5 |
| 123 | Запасной | — |
| 124 | Запасной | — |
| 125 | Блок управления передним SAM | 5 |
| 126 | Блок управления силовой установкой Валидно для дизельного двигателя: Блок управления CDI Валидно для бензинового двигателя: Блок управления ME-SFI |
5 |
| 127 | Гибрид: Ограничитель просадки напряжения | 5 |
| 128 | Левый блок передней фары и переключатель внешнего освещения | 5 |
| 129 | Гибрид: Реле цепи стартера 50 | 30 |
| 129A | Гибрид: Реле цепи стартера 50 | 30 |
| Реле | ||
| G | Реле цепи 15 моторного отсека | |
| H | Реле цепи стартера 50 | |
| I | Гибрид: Реле вакуумного насоса (+) | |
| J | Реле CPC | |
| K | Валидно для трансмиссии 722.9 (кроме 722.930): Реле масляного насоса | |
| L | Реле клаксона | |
| M | Реле обогрева положения парковки стеклоочистителя | |
| N | Реле цепи 87M | |
| O | Гибрид: Реле цепи стартера 15 | |
| P | Валидно с двигателем 274.9: Реле насоса охлаждающей жидкости | |
| Q | Гибрид: Реле вакуумного насоса (-) | |
| R | Реле AIRmatic |
Предварительный блок предохранителей двигателя
Версия 1
Версия 2
Предварительный блок предохранителей двигателя
| № | Защищаемый компонент | А |
|---|---|---|
| 1 | Запасной | — |
| 2 | Валидно для дизельного двигателя: Ступенчатый усилитель свечей накала | 100 |
| 3 | Блок предохранителей и реле двигателя | 60 |
| 4 | Соединение бортовой электросистемы с батареей | — |
| 5 | Блок предохранителей и реле двигателя | 150 |
| 6 | Левый блок предохранителей и реле | 125 |
| 7 | Вентилятор (600 Вт / 850 Вт) | 80 |
| 8 | Блок управления электрическим усилителем руля | 125 |
| 9 | Вентилятор (1000 Вт) | 150 |
| 10 | Предварительный блок предохранителей салона | 200 |
| 11 | Запасной | — |
| 12 | Гибрид: Блок управления силовой электроникой С двигателем 651.9 и версией для США: Блок управления обогревом каталитического нейтрализатора |
— |
| 13 | Генератор | 400 |
| Cl | Гибрид: Реле развязки | — |
| C2 | Гибрид: Цепь 31 | — |
| C3/1 | Валидно кроме AMG: Блок управления программой электронной стабильности | 40 |
| C3/2 | Блок управления программой электронной стабильности | 60 |
| F32/3k1 | Реле развязки |
Расположение блока предохранителей
Блок предохранителей расположен в багажном отсеке (справа), под полом.
Поднимите пол багажника вверх, отогните крышку (1) вверх по направлению стрелки.
Схема блока предохранителей
Версия 1
Версия 2
Назначение предохранителей и реле в багажнике
| № | Защищаемый компонент | А |
|---|---|---|
| 1 | Питание клеммы 30 «E1» | |
| 2 | Питание клеммы 30g «E2» | |
| 400 | BlueTEC: Блок управления AdBlue® | 25 |
| 401 | BlueTEC: Блок управления AdBlue® | 15 |
| 402 | BlueTEC: Блок управления AdBlue® | 20 |
| 403 | Валидно до 30.11.2015: Переключатель частичной электрической регулировки сиденья переднего пассажира | 30 |
| 403 | Валидно с 01.12.2015: Переключатель частичной электрической регулировки сиденья переднего пассажира | 25 |
| 404 | Валидно до 30.11.2015: Переключатель частичной электрической регулировки сиденья водителя | 30 |
| 404 | Валидно с 01.12.2015: Переключатель частичной электрической регулировки сиденья водителя | 25 |
| 405 | Запасной | — |
| 406 | Блок управления левой передней дверью | 30 |
| 407 | Запасной | — |
| 408 | W205, S205, V205: Блок управления правой задней дверью A205, C205: Задний блок управления |
30 |
| 409 | Запасной | — |
| 410 | Приёмник радиодистанционного управления стационарным обогревателем Коммутатор антенны для телефона и стационарного обогревателя |
5 |
| 411 | Левый передний реверсивный натяжитель ремня безопасности | 30 |
| 412 | Гибрид: Блок управления системой управления батареей | 7.5 |
| 413 | Блок управления крышкой багажника | 5 |
| 414 | Тюнер | 5 |
| 415 | Блок управления крышкой камеры Генератор распыления парфюма |
5 |
| 416 | Усилитель/компенсатор антенны сотовой телефонной системы Контактная пластина для мобильного телефона |
7.5 |
| 417 | Блок управления 360° камерой Камера заднего хода |
5 |
| 418 | Блок управления обогревом задних сидений Блок управления AIRSCARF |
5 |
| 419 | Блок управления регулировкой поясничной поддержки сиденья переднего пассажира | 5 |
| 420 | Блок управления регулировкой поясничной поддержки сиденья водителя | 5 |
| 421 | Запасной | — |
| 422 | Запасной | — |
| 423 | Блок управления усилителем звуковой системы | 5 |
| 424 | Блок управления AIR BODY CONTROL Plus Валидно для двигателя 276: Блок управления звуком двигателя |
15 |
| 425 | Запасной | — |
| 426 | Запасной | — |
| 427 | Запасной | — |
| 428 | Запасной | — |
| 429 | Запасной | — |
| 430 | Запасной | — |
| 431 | Многофункциональный блок управления специального назначения | 25 |
| 432 | Многофункциональный блок управления специального назначения | 25 |
| 433 | Блок управления распознаванием прицепа | 15 |
| 434 | Блок управления распознаванием прицепа | 15 |
| 434 | AMG: Блок управления электрическим стояночным тормозом | 30 |
| 435 | Блок управления распознаванием прицепа AMG: Блок управления электронным дифференциалом |
25 |
| 436 | Блок управления распознаванием прицепа | 15 |
| 437 | Блок управления распознаванием прицепа | 25 |
| 438 | Блок управления преобразователем DC/AC | 30 |
| 439 | Налоговый счётчик Зеркальный налоговый счётчик |
5 |
| 439 | A205: Задний блок управления | 25 |
| 440 | Блок управления обогревом задних сидений Блок управления AIRSCARF |
30 |
| 441 | Блок управления AIRSCARF | 30 |
| 442 | Блок управления топливной системой | 25 |
| 443 | Правый передний реверсивный натяжитель ремня безопасности | 30 |
| 444 | Электрический разъём планшетного ПК | 15 |
| 445 | S205: Розетка багажника | 15 |
| 446 | Передний прикуриватель с подсветкой пепельницы Розетка электропитания салона |
15 |
| 447 | Розетка 12В в центральной консоли справа сзади | 15 |
| 448 | Валидно для трансмиссии 722, 725: Конденсатор фиксатора парковки | 10 |
| 449 | Валидно для двигателя 626: Элемент топливного фильтра с интегрированным обогревателем AMG: Блок управления электрическим стояночным тормозом |
5 |
| 450 | Задний блок управления SAM | 5 |
| 451 | Блок управления топливной системой BlueTEC: Блок управления AdBlue® |
5 |
| 452 | Интегрированный внешний правый задний радар на бампере Интегрированный внешний левый задний радар на бампере Центральный задний радар на бампере Внешний правый задний радар на бампере Внешний левый задний радар на бампере |
5 |
| 453 | Левый передний радар на бампере Правый передний радар на бампере Блок управления COLLISION PREVENTION ASSIST |
5 |
| 454 | Валидно для трансмиссии 722: Полностью интегрированный блок управления трансмиссией | 7.5 |
| 454 | Пакет для вождения: Переключатель подсветки ниши для ног Переключатель монитора педального управления BlueTEC: Блок управления AdBlue® |
5 |
| 455 | Блок управления преобразователем DC/AC | 5 |
| 456 | Передний дальнобойный радар Электрический блок управления DISTRONIC |
5 |
| 457 | Гибрид: Блок управления силовой электроникой Блок управления системой управления батареей AMG: Блок управления электронным дифференциалом Блок управления активными опорами двигателя |
5 |
| 458 | Задний переключающий модуль | 5 |
| 459 | Гибрид: Зарядное устройство AMG: Блок управления подвеской AMG |
5 |
| 460 | Блок управления KEYLESS-GO | 10 |
| 461 | Усилитель антенны FM 1, AM, CL [ZV] и KEYLESS-GO | 5 |
| 462 | Блок управления усилителем звуковой системы | 40 |
| 463 | W205, S205, V205: Обогрев заднего стекла через конденсатор подавления помех заднего стекла A205, C205: Электрический разъём складного верха/салона |
30 |
| 464 | Блок управления крышкой багажника Блок управления задней дверью |
40 |
| 465 | Задний блок управления SAM | 40 |
| 466 | Задний блок управления SAM | 40 |
| 467 | Валидно для двигателя 626: Элемент топливного фильтра с интегрированным обогревателем A205: Задний блок управления |
40 |
| Реле | ||
| S | Реле цепи 15 салона | |
| T | Реле обогрева заднего стекла | |
| U | Реле держателя стаканов и розеток второго ряда сидений | |
| V | BlueTEC: Реле AdBlue® | |
| X | Реле холодильника первого ряда сидений/багажника и розеток | |
| Y | Запасное реле | |
| ZR1 | Валидно для двигателя 626: Реле обогрева топливного фильтра | |
| ZR2 | Резервное реле | |
| ZR3 | Резервное реле |
