В этой статье рассматривается Mercedes-Benz CLS-Class первого поколения (W219), выпускавшийся с 2004 по 2010 год. Здесь вы найдете схемы блоков предохранителей для Mercedes-Benz CLS280, CLS300, CLS320, CLS350, CLS500, CLS55, CLS63 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годов, информацию о расположении блоков предохранителей внутри автомобиля, а также назначение каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Mercedes-Benz CLS-Class 2004-2010

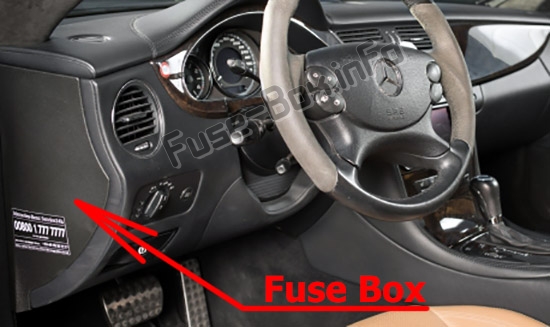

Расположение блока предохранителей
Блок предохранителей расположен с левой стороны панели приборов, за крышкой.
Схема блока предохранителей
Назначение предохранителей в панели приборов
| № | Защищаемая функция | А |
|---|---|---|
| 21 | Блок управления правой задней дверью | 30 |
| 22 | Блок управления правой передней дверью | 30 |
| 23 | Блок управления регулировкой переднего пассажирского сиденья с памятью | 30 |
| 24 | Блок управления Keyless Go заднего модуля Блок управления Keyless Go левой задней двери Блок управления Keyless Go правой задней двери |
25 |
| 25 | Устройство стояночного обогревателя (STH) | 20 |
| 25 | Дополнительно защищено полимерным предохранителем для стояночного обогревателя: Приемник радиосигнала STH | 5 |
| 26 | CD-чейнджер | 7.5 |
| 27 | Запасной | — |
| 28 | Радио | 15 |
| 28 | Панель управления радио и навигационный блок Блок управления, дисплей и контроллер COMAND |
5 |
| 29 | Модуль рулевой колонки Переключатель поворотных огней Блок управления EIS [EZS] |
7.5 |
| 30 | Разъем для диагностики | 7.5 |
| 31 | Блок управления верхней панели Реле отключения прерывистых нагрузок (до 2007 г.) |
5 |
| 32 | Блок управления левой задней дверью | 30 |
| 33 | Блок управления левой передней дверью | 30 |
| 34 | Блок управления регулировкой водительского переднего сиденья с памятью | 30 |
| 35 | Блок управления WSS (система распознавания веса) | 5 |
| 36 | Блок управления HS [SIH] и вентиляцией сидений Правый блок управления SAM |
25 |
| 37 | Блок управления AIRmatic с ADS | 15 |
| 38 | Реле подголовников NECK-PRO | 7.5 |
| 39 | Блок управления нижней панели | 5 |
| 40 | Блок управления HS [SIH] и вентиляцией сидений | 10 |
| 41 | Центральный шлюзовой блок управления | 5 |
| 42 | Блок управления ME-SFI [ME] Левый блок управления SAM с модулем предохранителей и реле |
7.5 |
Расположение блока предохранителей
Расположен с левой стороны багажного отделения, за крышкой.
Схема блока предохранителей
Назначение предохранителей и реле в багажнике
| № | Защищаемая функция | А |
|---|---|---|
| 1 | Переключатель частичной регулировки переднего пассажирского сиденья Переключатель частичной электрической регулировки водительского сиденья (с 2007 г.) Блок управления регулировкой водительского переднего сиденья с памятью |
30 |
| 2 | Переключатель частичной электрической регулировки водительского сиденья Переключатель частичной электрической регулировки переднего пассажирского сиденья (с 2007 г.) Блок управления регулировкой переднего пассажирского сиденья с памятью |
30 |
| 3 | Блок управления TPM [RDK] (контроль давления в шинах) Блок управления PTS (Parktronic) Процессор навигации Комбинированный тюнер ТВ (аналоговый/цифровой) |
7.5 |
| 4 | Кроме двигателей 156.983 (CLS 55 AMG) и 272.985: Топливный насос защищен через реле топливного насоса | 20 |
| 4 | Для двигателя 113.990 (CLS 55 AMG): Насос циркуляции воздуха охладителя наддувочного воздуха защищен через реле насоса циркуляции воздуха охладителя наддувочного воздуха | 7.5 |
| 5 | Запасное реле 2 | — |
| 6 | Блок управления аудиошлюзом | 40 |
| 7 | Реле заднего стеклоочистителя | 15 |
| 8 | Левый модуль усилителя антенны Сигнал тревоги Сигнал тревоги с дополнительным аккумулятором Датчик наклона ATA [EDW] |
7.5 |
| 9 | Блок управления потолочной панели | 25 |
| 10 | Электроподогрев заднего стекла | 40 |
| 11 | — | 20 |
| 12 | Версия для США: Розетка багажного отделения | 15 |
| 13 | Внутренняя розетка | 15 |
| 14 | — | 5 |
| 15 | Мотор лючка заправочной горловины CL [ZV] | 10 |
| 16 | Блок управления HS [SIH] и вентиляцией сидений | 20 |
| 17 | — | 20 |
| 18 | — | 20 |
| 19 | Пневматический насос многофункционального сиденья | 20 |
| 20 | Реле шторки заднего стекла | 7.5 |
| Реле | ||
| A | Реле топливного насоса (кроме 113.990 (CLS 55 AMG), 156.983 (CLS 63 AMG), 272.985) Реле насоса циркуляции воздуха охладителя наддувочного воздуха (113.990 (CLS 55 AMG)) |
|
| W | Реле 2, клемма 15R | |
| C | Запасное реле 2 | |
| D | Запасное | |
| E | Реле электрообогрева заднего стекла | |
| F | Реле 1, клемма 15R | |
| G | Реле 1 реверсии полярности лючка заправочной горловины | |
| H | Реле 2 реверсии полярности лючка заправочной горловины |
Расположение блока предохранителей
Блок предохранителей расположен в моторном отсеке (с левой стороны)
Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке
| № | Защищаемая функция | А |
|---|---|---|
| 43 | Для M156, M272, M273: Блок управления ME-SFI [ME] Задний блок управления SAM с модулем предохранителей и реле Для M642: Блок управления CDI Задний блок управления SAM с модулем предохранителей и реле Для M113: Блок управления ME-SFI [ME] Задний блок управления SAM с модулем предохранителей и реле Реле топливного насоса Реле впрыска воздуха |
15 |
| 44 | Для M642: Блок управления CDI | 15 |
| 45 | Блок управления AIRmatic с ADS | 7.5 |
| 46 | Автоматическая 5-ступенчатая трансмиссия (NAG): Блок управления ETC [EGS] 7-ступенчатая автоматическая трансмиссия: Электрический блок управления (VGS) |
7.5 |
| 47 | Блок управления ESP | 5 |
| 48 | Блок управления системами пассивной безопасности | 7.5 |
| 49 | Левый передний реверсивный механизм предварительного натяжения ремня (с 2007 г.) Правый передний реверсивный механизм предварительного натяжения ремня (с 2007 г.) Блок управления системами пассивной безопасности (до 2007 г.) Датчик занятия переднего пассажирского сиденья и распознавания детского кресла (до 2007 г.) Реле подголовников NECK-PRO (2006 г.) |
7.5 |
| 50 | Точка разделения питания VICS | 5 |
| 51 | — | 5 |
| 52 | Освещение перчаточного ящика с выключателем Кластер приборов Переключатель поворотных огней Блок би-ксеноновых фар: Блок управления регулировкой дальности освещения |
7.5 |
| 53a | Реле звукового сигнала | 15 |
| 53b | Реле звукового сигнала | 15 |
| 54a | Подсвеченная зажигалка | 15 |
| 54b | Подсвеченная зажигалка | 15 |
| 55 | Точка разделения питания VICS | 7.5 |
| 56 | Мотор стеклоочистителя | 40 |
| 57 | Для M156, M272, M273: Блок управления ME-SFI [ME] Задний блок управления SAM с модулем предохранителей и реле Для двигателя M642: Блок управления CDI Задний блок управления SAM с модулем предохранителей и реле |
25 |
| 58 | Клапан продувки (до 2007 г.) Для двигателя 272: Дополнительный мотор вентилятора AAC с интегрированным управлением (до 2007 г.) Версия для США: Клапан отключения адсорбера (до 2007 г.) Клапан отключения фильтра активированного угля (до 2007 г.) Для двигателя 642: Блок управления CDI (2006 г.) Для двигателей M113, M156, M272, M273: Катушка зажигания цилиндра 1 Катушка зажигания цилиндра 2 Катушка зажигания цилиндра 3 Катушка зажигания цилиндра 4 Катушка зажигания цилиндра 5 Катушка зажигания цилиндра 6 Катушка зажигания цилиндра 7 Катушка зажигания цилиндра 8 Для двигателя M113: Левый датчик кислорода после трехкомпонентного катализатора [KAT] Правый датчик кислорода после трехкомпонентного катализатора [KAT] |
15 |
| 59 | Реле стартера | 15 |
| 60 | Для двигателей 113.990 (CLS 55 AMG), 156.983 (CLS 63 AMG): Вентилятор масляного охладителя | 10 |
| 61 | Электрический воздушный насос | 40 |
| 62 | Реле резерва | 30 |
| 63 | — | 15 |
| 64 | Переключатель поворотных огней Блок управления и эксплуатации комфортабельного автоматического кондиционера воздуха Кластер приборов (до 2007 г.) Блок управления и эксплуатации AAC [KLA] (до 2007 г.) |
7.5 |
| 65 | Блок управления EIS [EZS] Блок управления электрическим замком рулевого управления |
20 |
| 66 | Для автомобилей с левым рулем: Правая передняя фара Для автомобилей с правым рулем: Левая передняя фара Блок би-ксеноновых фар: Модуль мощности HRA |
7.5 |
| 67 | Выключатель стоп-сигналов | 10 |
| Реле | ||
| I | Реле клеммы 87, двигатель | |
| K | Реле клеммы 87, шасси | |
| L | Реле стартера | |
| M | Реле резерва | |
| N | Реле клеммы 15 | |
| O | Реле звукового сигнала | |
| P | Реле клеммы 15R | |
| R | Реле воздушного насоса (кроме двигателей 113.990 (CLS 55 AMG) и 156.983 (CLS 63 AMG)) Реле вентилятора масляного охладителя (только для двигателей 113.990 (CLS 55 AMG) и 156.983 (CLS 63 AMG)) |
|
| S | Реле AIRmatic (полуактивная пневмоподвеска) |
Передний предохранительный блок
| № | Защищаемая функция | А |
|---|---|---|
| 68 | Дополнительный PTC нагреватель (с 1.6.06) | 200 |
| 69 | — | 150 |
| 70 | Реле дополнительного аккумулятора (до 31.5.06) | 150 |
| 71 | Дополнительный мотор вентилятора AAC с интегрированным управлением | 150 |
| 72 | Гидравлический агрегат SBC (до 31.5.06) Блок управления ESP (с 1.6.06) |
50 |
| 73 | Гидравлический агрегат SBC (до 31.5.06) Блок управления ESP (с 1.6.06) |
40 |
| 74 | Реле AIRmatic | 40 |
| 75 | Правый блок управления SAM | 40 |
| 76 | Правый передний реверсивный механизм предварительного натяжения ремня (с 1.6.06) | 40 |
| 77 | Устройство рециркуляции систем отопления | 40 |
Снятие/установка:
Отсоедините отрицательный кабель аккумулятора
Отсоедините защелку (1) и снимите задний предохранительный блок (F33)
Отсоедините держатель предохранителей (2) от заднего предохранительного блока (F33)
Отсоедините электрический разъем (3) на заднем предохранительном блоке (F33)
Отсоедините подающие линии (красные) (4) от заднего предохранительного блока (F33), пометьте и отведите подающую линию (красную) (4) в сторону
Открутите положительный провод (черный) (6) на заднем предохранительном блоке (F33) и снимите положительный провод (черный) (6)
Установите в обратном порядке
Задний предохранительный блок
| № | Защищаемая функция | А |
|---|---|---|
| 78 | Левый блок управления SAM с модулем предохранителей и реле | 200 |
| 79 | Задний блок управления SAM с модулем предохранителей и реле | 200 |
| 80 | Блок управления SAM водителя с модулем предохранителей и реле | 150 |
| 81 | Внутренний блок предохранителей | 150 |
| 82 | Автомобили AMG: Предохранитель FP (F82A), предохранитель впрыска воздуха (F82B) | 150 |
| F82A | Левый блок управления топливным насосом Правый блок управления топливным насосом |
30 |
| F82B | Реле впрыска воздуха | 40 |
| 83 | — | 30 |
| 84 | Датчик аккумулятора (с 2007 г.) Блок управления аккумулятора (до 2007 г.) |
5 |
| 85 | Блок управления системой голосового управления (VCS [SBS]) Блок управления универсальным портативным интерфейсом CTEL (UPCI [UHI]) Версия для Японии: Блок управления GPS Блок управления микрофонным массивом Версия для США: Компенсатор CTEL [TEL], данные Компенсатор E-net |
5 |
| 86 | Версия для США: Блок управления SDAR (до 2007 г.) | 5 |
| 87 | Пневматический насос для динамического управления сиденьем | 30 |
| 88 | Блок управления TLC [HDS] | 30 |
| 89 | — | 40 |
| 90 | Левый передний реверсивный механизм предварительного натяжения ремня (с 2007 г.) | 40 |
| 91 | Для двигателя 272.985: Блок управления топливным насосом (с 2007 г.) | 30 |
