Mercedes-Benz G-Class (W463) производился с 1990 по 2018 год. В этой статье вы найдете схемы блоков предохранителей для Mercedes-Benz G-Class G280, G300, G320, G350, G500 и G55, информацию о расположении панелей предохранителей внутри автомобиля, а также о назначении каждого предохранителя (схема предохранителей) и реле.
Схема предохранителей Mercedes-Benz G-Class W463

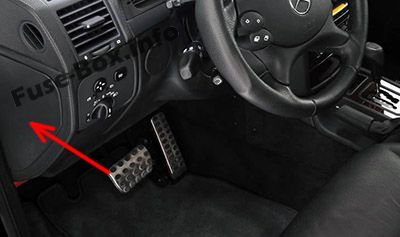

Расположение блока предохранителей
Блок предохранителей расположен сбоку от панели приборов, со стороны водителя, за крышкой.
Схема блока предохранителей
Назначение предохранителей в блоке предохранителей панели приборов
| № | Защищаемая цепь | А |
|---|---|---|
| 21 | Модуль управления передней левой дверью | 30 |
| 22 | Модуль управления передней правой дверью | 30 |
| 23 | Потолочная лампа/лампа подсветки задних пассажиров | 5 |
| 24 | Обогрев лобового стекла (SA) | 20 |
| 25 | Обогрев сидений водителя/пассажира (SA) | 30 |
| 26 | Входная лампа, подсветка порогов (SA) | 7.5 |
| 27 | Модуль управления сиденьем водителя, регулировка рулевого колеса | 30 |
| 28 | Розетка в бардачке | |
| 30 | Кондиционер, блок рециркуляции отопления | 40 |
| 31 | EIS | 20 |
| 32 | Модуль управления задней левой дверью | 30 |
| 33 | Модуль управления задней правой дверью | 30 |
| 34 | Tele Aid | 7.5 |
| 37 | Вакуумный насос блокировок дифференциалов | 15 |
| 38 | Вакуумный насос блокировок дифференциалов | 30 |
| 39 | Модуль управления раздаточной коробкой | 40 |
| 40 | ABS | 25 |
| 41 | UCP / кондиционер | 7.5 |
| 42 | Лампа индикатора подушки безопасности | 7.5 |
| B | Цепь модуля управления ABS 87 Выключатель стоп-сигналов | 10 |
| C | Запасной | — |
| D | Цепь модуля управления ABS 15 Выключатель стоп-сигналов | 5 |
| E | Запасной | — |
| F | Модуль управления обогревом задних сидений | 20 |
| G | Вспомогательный вентилятор | 20 |
| H | Вспомогательный вентилятор | 20 |
Расположение блока предохранителей
Он расположен в нише для ног пассажира за крышкой.
Схема блока предохранителей
Назначение предохранителей и реле в блоке предохранителей ниши для ног пассажира
| № | Защищаемая цепь | А |
|---|---|---|
| 43a | Сигналы гудка цепь 15R | 15 |
| 43b | Сигналы гудка цепь 30 | 15 |
| 44 | Телефонные системы цепь 15R (SA) | 5 |
| 45 | Лампа индикатора SRS/модуль управления цепь 15R | 7.5 |
| 46 | Включение/выключение стеклоочистителя | 20 |
| 47 | Зажигалка, лампа бардачка цепь 15R | 15 |
| 48 | Терминал 15 катушки зажигания | 15 |
| 49 | Подключено к 15 лампе индикатора SRS модуль управления | 7.5 |
| 50 | Подсветка переключателей | 5 |
| 51 | Приборная панель | 7.5 |
| 52 | Стартер | 15 |
| 53 | Управление двигателем | 15 |
| 54 | Управление двигателем | 15 |
| 55 | Терминал 87 ETC/трансмиссия | 7.5 |
| 56 | Блокировки дифференциалов | 5 |
| 57 | Терминал 30Z EIS | 5 |
| 59 | Насос обратного потока ABS | 50 |
| 61 | Запасной | 15 |
| 62 | Разъем диагностического соединения, ближний свет | 5 |
| 63 | Ближний свет | 5 |
| 64 | Comand | 10 |
| 65 | Вторичный воздушный насос | 40 |
| Реле | ||
| A | Реле сигналов гудка | |
| B | Реле терминала 87, шасси | |
| C | Реле скорости стеклоочистителя 1 и 2 | |
| D | Реле терминала 15R | |
| E | Реле управления насосом KSG | |
| F | Реле воздушного насоса | |
| G | Реле терминала 15 | |
| H | Реле включения/выключения стеклоочистителя | |
| I | Реле терминала 87, двигатель | |
| K | Реле стартера |
Расположение блока предохранителей
Блок предохранителей расположен в задней части центральной консоли (вид со стороны пассажира)
Схема блока предохранителей
Назначение предохранителей и реле в центральной консоли
| № | Защищаемая цепь | А |
|---|---|---|
| 1 | Терминал 15R2/TES слева | 30 |
| 2 | Терминал 15R2/TES справа | 30 |
| 4 | Топливный насос | 15 |
| 5 | Запасной | 20 |
| 6 | Запасной | 20 |
| 7 | Запасной | 20 |
| 8 | Модуль антенны, сирена ATA, датчик наклона ATA | 7.5 |
| 9 | OCP | 25 |
| 10 | Обогрев заднего стекла | 20 |
| 11 | Запасной | 20 |
| 12 | Модуль управления датчиком скорости выхода | 15 |
| 13 | Многофункциональное сиденье (SA) | 20 |
| 14 | Система омывателя заднего стекла | 15 |
| 15 | Открытие крышки топливного бака | 10 |
| 16 | Система распознавания голоса | |
| 20 | Центральный замок задней двери | 10 |
| Реле | ||
| L | Реле топливного насоса | |
| M | Реле 2, терминал 15R | |
| N | Реле резерва 2 | |
| O | Реле резерва 1 | |
| P | Реле обогрева заднего стекла | |
| Q | Реле 1, терминал 15R | |
| R | Реле крышки заливной горловины, инвертор полярности 1 | |
| S | Реле крышки заливной горловины, инвертор полярности 2 | |
| R1 | Реле блокировки дифференциала (K36) | |
| R2 | Реле подавления стоп-сигнала ESP (K55) | |
| R3 | Реле насоса высокого/обратного давления ESP (K60) | |
| R4 | Реле правого вспомогательного вентилятора (K9/2) | |
| R5 | Реле левого вспомогательного вентилятора (K9/1) |
Он расположен рядом с аккумулятором (пол в между задними нишами для ног).
Левый задний угол грузового отсека, под CD-чейнджером.
| Реле | |
|---|---|
| T | Реле центрального замка (CL) |
| U | N36 Каскадный датчик скорости выхода трансмиссии |
| V | K68 Реле заднего стеклоочистителя |
| w | K68 Реле заднего стеклоочистителя |
