Компактный люксовый кроссовер Mercedes-Benz GLK-Class (X204) производился с 2009 по 2015 год. В этой статье вы найдёте схемы блоков предохранителей для Mercedes-Benz GLK200, GLK220, GLK250, GLK280, GLK320, GLK350 2009, 2010, 2011, 2012, 2013, 2014 и 2015, узнаете о расположении панелей предохранителей внутри автомобиля и о назначении каждого предохранителя (схема предохранителей) и реле.
Схема предохранителей Mercedes-Benz GLK-Class 2009-2015

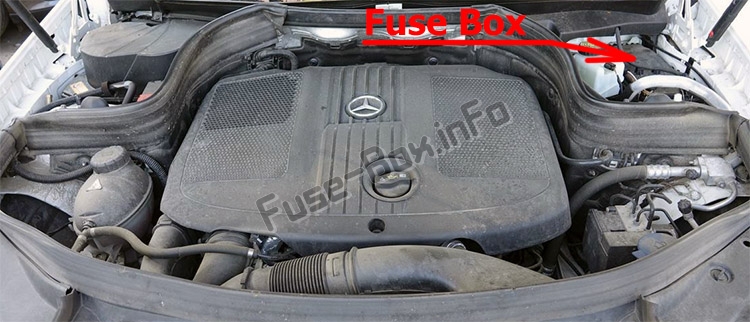

Расположение блока предохранителей
Блок предохранителей расположен в моторном отсеке (с левой стороны).
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Функция | А |
|---|---|---|
| 1 | Блок управления программой электронной стабилизации (N30/4) | 25 |
| 2 | Блок управления левой передней дверью (N69/1) | 30 |
| 3 | Блок управления правой передней дверью (N69/2) | 30 |
| 4 | Действует для двигателя 271.272 до 31.8.08: • Блок управления топливным насосом (N118) Действует для двигателя 156 до 31.8.08: • Левый блок управления топливным насосом (N118/3) • Правый блок управления топливным насосом (N118/4) |
7.5 |
| 4 | Действует для дизельного двигателя с 1.9.08: • Датчик конденсата в топливном фильтре с нагревательным элементом (B76/1) |
20 |
| 5 | Приборная панель (A1) Действует с 1.6.10 • Выключатель наружного освещения (S1) |
7.5 |
| 6 | Действует для дизельного двигателя: • Блок управления ME-SFI [ME] (N3/10) Действует для бензинового двигателя: • Блок управления CDI (N3/9) |
10 |
| 7 | Подключается через реле терминала 50, стартер (N10/1kM): • Стартер (M1) |
20 |
| 8 | Блок управления системой дополнительной сдерживающей защиты (N2/10) | 7.5 |
| 9 | Розетка в бардачке (X58/31) | 15 |
| 10 | Электродвигатель стеклоочистителя (M6/1) | 30 |
| 11 | Действует для кода (523) Radio It/IB Audio 20 или кода (510) Audio 20 с CD-чейнджером или кода (525) Radio MB Audio 50 APS или кода (511) Audio 50 APS с DVD-чейнджером или кода (527) COMAND APS с одним DVD-приводом (с навигацией) или кода (512) COMAND APS с DVD-чейнджером или с 1.6.09 с кодом (528) COMAND с DVD-чейнджером: • Дисплей аудио/COMAND (A40/8) • Пульт управления аудио/COMAND (A40/9) |
7.5 |
| 12 | Блок управления и эксплуатации автоматического климат-контроля (N22/7) Действует для кода (220) PARKTRONIC или кода (483) пакет ADVANCED AGILITY или кода (540) роллетная солнцезащитная шторка или кода (873) обогрев передних сидений слева и справа или кода (B03) функция ECO start/stop или кода (430) пакет Offroad: • Блок управления верхней панели (N72/1) |
7.5 |
| 13 | Блок управления модулем рулевой колонки (N80) | 7.5 |
| 14 | Блок управления программой электронной стабилизации (N30/4) | 7.5 |
| 15 | Блок управления системой дополнительной сдерживающей защиты (N2/10) | 7.5 |
| 16 | Действует для кода (386) сотовый телефон: • Электрический разъём мобильного телефона (X39/37) Действует для трансмиссии 722: • Блок управления модулем электронного селектора переключения передач (N15/5) Действует для кода (B03) функция ECO start/stop. Подключается через реле резерва (N10/1kQ): • Электрический масляный насос трансмиссии (M42) |
5 |
| 17 | Действует для кода (413) панорамная стеклянная крыша с верхней раздвижной крышей: • Модуль управления панорамной раздвижной крышей (A98) Действует для модели 204.0/2 с кодом (414) электрическая стеклянная наклонно-раздвижная крыша: • Блок управления потолочной панели (N70) |
30 |
| 18 | Действует до 30.11.09: • Выключатель наружного освещения (S1) |
7.5 |
| 19 | Блок управления электрическим замком руля (N26/5) Блок управления электронным замком зажигания (N73) |
20 |
| 20 | Блок управления программой электронной стабилизации (N30/4) | 40 |
| 21 | Выключатель стоп-сигнала (S9/1) Выключатель лампы бардачка (S17/9) Действует для кода (U18) автоматическое распознавание детского кресла (ACSR): • Распознавание занятости переднего пассажирского сиденья и ACSR (B48) Действует без кода (494) версия для США и без кода (U18) автоматическое распознавание детского кресла (ACSR [AKSE]): • Распознавание занятости переднего пассажирского сиденья (B41/1) |
7.5 |
| 22 | Электровентилятор двигателя и кондиционер с интегрированным управлением (M4/7) Действует для двигателя 271: • Муфта разъёма терминала 87M2e (Z7/36) Действует для двигателя 272 с кодом (494) версия для США: • Муфта разъёма терминала 87M2e (Z7/36) Действует для двигателя 272 без кода (494) версия для США: • Клапан продувки (Y58/1) Действует для двигателя 642: • Блок управления CDI (N3/9) • Нагревательный элемент вентиляционной линии (R39/1) Действует для двигателя 646: • Блок управления CDI (N3/9) • Муфта разъёма терминала 87 (Z7/5) |
15 |
| 23 | Действует для дизельного двигателя: • Задний блок SAM с модулем предохранителей и реле (N10/2) • Блок управления CDI (N3/9) • Муфта разъёма терминала 87 (Z7/5) Действует для двигателя 271: • Муфта разъёма цепи 87 M1e (Z7/35) Действует для двигателя 272: • Муфта разъёма цепи 87 M1i (Z7/38) |
20 |
| 24 | Действует для двигателя 272: • Муфта разъёма цепи 87 M1e (Z7/35) Действует для дизельного двигателя: • Муфта разъёма терминала 87 (Z7/5) Действует для двигателя 646: • Блок управления CDI (N3/9) |
15 |
| 25 | Действует для двигателей 271, 272: • Блок управления ME-SFI [ME] (N3/10) Действует для дизельного двигателя: • Датчик кислорода перед каталитическим нейтрализатором (G3/2) |
15 |
| 26 | Действует для кода (510) Audio 20 с CD-чейнджером или с кодом (523) радио MB Audio 20: • Радио (A2) Действует для кода (525) радио MB Audio 50 APS или кода (511) Audio 50 APS с DVD-чейнджером: • Радио с системой автопилота (A2/56) Действует для кода (527) COMAND APS с одним DVD-приводом (с навигацией) или кода (512) COMAND APS с DVD-чейнджером или с 1.6.09 с кодом (528) COMAND с DVD-чейнджером • Блок управления COMAND (A40/3) |
20 |
| 27 | Блок управления электрическим замком руля (N26/5) Блок управления электронным замком зажигания (N73) Действует для дизельного двигателя: • Блок управления CDI (N3/9) Действует для бензинового двигателя: • Блок управления ME-SFI [ME] (N3/10) |
7.5 |
| 28 | Приборная панель (A1) | 7.5 |
| 29 | Действует для кода (614) блок би-ксеноновых фар или кода (618) би-ксеноновые фары или кода (615) блок би-ксеноновых фар или кода (616) блок би-ксеноновых фар с интегрированным асимметричным поворотным освещением или кода (621) интеллектуальная система освещения (левостороннее движение) или кода (622) интеллектуальная система освещения (правостороннее движение): • Правая передняя фара (E2) Действует без кода (614) блок би-ксеноновых фар и без кода (618) би-ксеноновые фары и без кода (615) блок би-ксеноновых фар и без кода (616) блок би-ксеноновых фар с интегрированным асимметричным поворотным освещением и без кода (621) интеллектуальная система освещения (левостороннее движение) и без кода (622) интеллектуальная система освещения (правостороннее движение): • Правая передняя фара (E2) |
10 |
| 30 | Действует для кода (614) блок би-ксеноновых фар или кода (618) би-ксеноновые фары или кода (615) блок би-ксеноновых фар или кода (616) блок би-ксеноновых фар с интегрированным асимметричным поворотным освещением или кода (621) интеллектуальная система освещения (левостороннее движение) или кода (622) интеллектуальная система освещения (правостороннее движение): • Левая передняя фара (E1) Действует без кода (614) блок би-ксеноновых фар и без кода (618) би-ксеноновые фары и без кода (615) блок би-ксеноновых фар и без кода (616) блок би-ксеноновых фар с интегрированным асимметричным поворотным освещением и без кода (621) интеллектуальная система освещения (левостороннее движение) и без кода (622) интеллектуальная система освещения (правостороннее движение): • Левая передняя фара (E1) Действует для двигателя 642: • Электрический разъём для внутренней жгутовки и жгутовки двигателя (X26) |
10 |
| 31A | Подключается через реле клаксона (N10/1 kO): • Левый клаксон (H2) • Правый клаксон (H2/1) |
15 |
| 31B | Подключается через реле клаксона (N10/1 kO): • Левый клаксон (H2) • Правый клаксон (H2/1) |
15 |
| 32 | Действует для двигателя 272: Подключается через реле впрыска вторичного воздуха (N10/1 kP): • Электрический воздушный насос (M33) |
40 |
| 32 | Действует для двигателя 272: Подключается через реле впрыска вторичного воздуха (N10/1 kP): • Электрический воздушный насос (M33) |
40 |
| 33 | Действует для трансмиссии 722.6: • Блок управления электронной системой управления трансмиссией (N15/3) Действует для трансмиссии 722.9: • Полностью интегрированный блок управления трансмиссией (Y3/8) |
10 |
| 34 | Действует для двигателей 271, 272 с 1.9.08: • Блок управления топливным насосом (N118) Действует для двигателя 156 с 1.9.08: • Левый блок управления топливным насосом (N118/3) • Правый блок управления топливным насосом (N118/4) |
7.5 |
| 35 | Запасной | — |
| 36 | Запасной | — |
Расположение блока предохранителей
Он расположен в багажном отсеке, под обшивкой, рядом с запасным колесом (за крышкой).
Схема блока предохранителей
Назначение предохранителей в багажном отсеке
| № | Функция | А |
|---|---|---|
| 37 | Соленоид подголовника NECK-PRO водительского сиденья (Y24/12) Соленоид подголовника NECK-PRO пассажирского сиденья (Y24/13) |
5 |
| 38 | Действует для модели 204.2/9: Подключается через реле стеклоочистителя задней двери (N10/2kE): • Электродвигатель стеклоочистителя задней двери (M6/4) |
15 |
| 39 | Действует за исключением автомобилей для Великобритании до 31.5.09: • Блок управления левой задней дверью (N69/3) |
30 |
| 40 | Запасной | — |
| 41 | Действует до 31.3.10: • Блок управления правой задней дверью (N69/4) Действует с 1.4.10 • Блок управления правой передней дверью (N69/2) |
30 |
| 42 | Действует для бензинового двигателя или двигателя 642 с 1.12.09 или двигателя 651 с 1.6.09: • Блок управления топливным насосом (N118) Действует для двигателя 646 или двигателя 642 до 30.11.09 или двигателя 651 до 31.5.09: Подключается через топливный насос (N10/2kD): • Топливный насос (М3) |
20 |
| 43 | Действует с 1.6.09 с кодом (581) комфортный автоматический климат-контроль: • Задний электровентилятор (M2/1) |
7.5 |
| 44 | Действует для модели 204.0/9 с кодом (494) версия для США или с кодом (460) версия для Канады и без кода (275) пакет памяти (водительское сиденье, рулевая колонка, зеркала): • Группа переключателей регулировки правого переднего сиденья (S23) Действует без кода (494) версия для США и без кода (460) версия для Канады и без кода (275) пакет памяти (водительское сиденье, рулевая колонка, зеркала): • Частично электрический переключатель регулировки пассажирского сиденья (S23/1) |
30 |
| 45 | Действует для модели 204.0/9 с кодом (494) версия для США или с кодом (460) версия для Канады и без кода (275) пакет памяти (водительское сиденье, рулевая колонка, зеркала): • Группа переключателей регулировки левого переднего сиденья (S22) Действует без кода (494) версия для США и без кода (460) версия для Канады и без кода (275) пакет памяти (водительское сиденье, рулевая колонка, зеркала): • Частично электрический переключатель регулировки водительского сиденья (S22/1) |
30 |
| 46 | Усилитель антенны для заднего стеклянного FM-антенны (A2/19) Действует до 31.5.10 с кодом (551) охранная сигнализация (ATA [EDW]) и с 1.6.10 с кодом (551) охранная сигнализация (ATA [EDW]) и без кода (494) версия для США: • Сирена тревоги (H3/1) • Блок управления защитой салона и от угона (N26/6) Действует для модели 204.2: • Усилитель антенны заднего стекла 1 (A2/71) Действует для модели 204.2 с кодом (498) версия для Японии: • Усилитель антенны для заднего стеклянного FM-антенны (A2/19) • Усилитель антенны ТВ 1 и DAB Band III (A94/1) Действует для модели 204.2 с кодом (537) цифровое радио: • Усилитель антенны DAB Band III (A95/2) Действует для кода (498) версия для Японии и кода (889) Keyless-Go: • Усилитель антенны ТВ 2 и KEYLESS-GO (A94/2) (для модели 204.0/9) • Усилитель антенны KEYLESS-GO (A94/4) (для модели 204.2) Действует для кода (889) Keyless Go: • Усилитель антенны для заднего стеклянного FM-антенны (A2/19) |
7.5 |
| 47 | Запасной | — |
| 48 | Запасной | — |
| 49 | Подключается через реле заднего стеклоочистителя (N10/2kC): • Нагреватель заднего стекла (R1) |
40 |
| 50 | Действует для кода (299) PRE-SAFE: • Правый передний реверсивный аварийный натяжитель (A76/1) |
50 |
| 51 | Действует для кода (299) PRE-SAFE: • Левый передний реверсивный аварийный натяжитель (A76) |
50 |
| 52 | Запасной | — |
| 53 | Действует до 31.5.09 с кодом (550) фаркоп: • Блок управления распознавания прицепа (N28/1) Действует с 1.6.09 с кодом (550) фаркоп: • Блок управления распознавания прицепа (N28/1) |
15 |
| 54 | Действует до 31.5.09 с кодом (550) фаркоп: • Блок управления распознавания прицепа (N28/1) Действует с 1.6.09 с кодом (550) фаркоп: • Блок управления распознавания прицепа (N28/1) Действует для модели 204.075/077/275/277: • Группа переключателей поясничной поддержки и боковой опоры водительского сиденья (S109/4) • Группа переключателей поясничной поддержки и боковой опоры переднего пассажирского сиденья (S109/5) • Клапанный блок AMG переднего пассажирского сиденья (Y109/3) • Клапанный блок AMG водительского сиденья (Y109/2) |
7.5 |
| 55 | Запасной | — |
| 56 | Действует до 31.5.09 с кодом (550) фаркоп: • Блок управления распознавания прицепа (N28/1) Действует с 1.6.09 с кодом (550) фаркоп: • Разъём прицепа (X58) |
15 |
| 57 | Действует до 31.5.09 с кодом (550) фаркоп: • Блок управления распознавания прицепа (N28/1) Действует с 1.6.09 с кодом (550) фаркоп: • Блок управления распознавания прицепа (N28/1) |
20 |
| 58 | Действует для кода (550) фаркоп: • Блок управления распознавания прицепа (N28/1) |
20 |
| 59 | Действует для кода (220) Parktronic: • Блок управления парковочной системой (N62) |
7.5 |
| 60 | Действует для кода (409) левое/правое переднее многофункциональное сиденье: • Пневматический насос многофункционального сиденья (M40) |
7.5 |
| 61 | Действует для модели 204.2/9 с кодом (890) задняя дверь EASY-PACK: • Блок управления задней дверью (N121/1) |
40 |
| 62 | Действует с 1.06.09 с кодом (275) пакет памяти (водительское сиденье, рулевая колонка, зеркала): • Блок управления водительским сиденьем (N32/1) |
30 |
| 63 | Действует с 1.06.09 с кодом (242) электрически регулируемое пассажирское сиденье с памятью: • Блок управления пассажирским сиденьем (N32/2) |
30 |
| 64 | Действует для модели 204.0/9 с кодом (U80) розетка 115 В в багажном отсеке: • Блок управления преобразователем DC/AC (N24/3) |
25 |
| 65 | Действует с 1.06.09 для модели 204.0/2 с кодом (483) пакет ADVANCED AGILITY: • Блок управления адаптивной системой амортизации (N51/5) |
15 |
| 66 | Запасной | — |
| 67 | Действует для кода (810) звуковая система: • Блок управления усилителем звуковой системы (N40/3) |
30 |
| 68 | Запасной | — |
| 69 | Действует для модели 204.9 с кодом (810) звуковая система: • Усилитель заднего басового динамика (N40/9) |
20 |
| 70 | Действует для модели 204.0/9 с кодом (470) система контроля давления в шинах (стандартная): компания Schrader или кода (475) монитор давления в шинах (премиум) компания Schrader: • Блок управления монитором давления в шинах (N88) |
5 |
| 71 | Действует для кода (301) пакет с пепельницей/курильщиков: • Передняя зажигалка с подсветкой пепельницы (R3) Действует без кода (301) пакет с пепельницей/курильщиков: • Передняя розетка в салоне (X58/17) |
15 |
| 72 | Действует для модели 204.2: • Коробка разъёмов багажного отсека (X58/4) Действует для модели 204.0/9 с кодом (U80) розетка 115 В в багажном отсеке: • Розетка 115 В (X58/34) |
15 |
| 73 | Действует с 1.6.09 • Диагностический разъём (X1114) Действует для кода (228) стационарный обогреватель: • Приёмник радиосигнала дистанционного управления стационарного обогревателя (A6/1) |
7.5 |
| 74 | Действует для кода (889) Keyless Go: • Блок управления KEYLESS-GO (N69/5) |
15 |
| 75 | Действует для кода (228) стационарный обогреватель: • Блок стационарного обогревателя (A6) |
20 |
| 76 | Розетка в салоне (X58/1) | 15 |
| 77 | Действует для модели 204.0/9 с кодом (494) версия для США: • Блок управления системой определения веса (WSS) (N110) |
7.5 |
| 78 | Запасной | — |
| 79 | Запасной | — |
| 80 | Запасной | — |
| 81 | Действует для кода (518) медиа-интерфейс: • Блок управления медиа-интерфейсом (N125/1) |
5 |
| 82 | Действует для кода (228) стационарный обогреватель или кода (386) мобильный телефон: • Компенсатор системы сотовой связи UMTS (A28/13) Действует до 31.5.09 с кодом (498) версия для Японии: • Блок управления тюнером ТВ (N143) Действует с 1.6.09 с кодом (498) версия для Японии: • Цифровой тюнер ТВ (A90/3) |
5 7.5 7.5 |
| 83 | Действует для кода (498) японская версия: • Блок управления электронной системой сбора платы за проезд (A50/3) Действует для модели 204.0/9 с кодом (359) система экстренного вызова TELE AID: • Блок управления системой экстренного вызова (N123/4) Действует для модели 204.9 с 1.12.10 с кодом (218) камера заднего вида: • Камера заднего вида (B84/3) |
7.5 |
| 84 | Действует до 31.5.09 и с 1.6.10 для модели 204.0/9 с кодом (536) спутниковое радио SIRIUS: • Блок управления спутниковым цифровым аудио-радио (SOAR) (N87/5) Действует с 1.6.09 и до 31.5.10 для модели 204.0/9 с кодом (536) спутниковое радио SIRIUS: • Блок управления тюнером SDAR/высокого разрешения (N87/8) Действует для кода (537) цифровое радио • Блок управления цифровым аудиовещанием (N87/3) Действует для кода (218) камера заднего вида и без кода (498) версия для Японии: • Модуль питания камеры заднего вида (N66/10) Действует для кода (218) камера заднего вида и кода (498) версия для Японии: • Блок управления камерой заднего вида (N66/2) |
7.5 |
| 85 | Действует до 31.5.09 с кодом (498) версия для Японии: • Блок управления тюнером ТВ (N143) Действует с 1.6.09 с кодом (498) версия для Японии: • Цифровой тюнер ТВ (A90/3) |
7.5 |
| 86 | Действует для модели 204.9 с кодом (864) задняя развлекательная система: • DVD-плеер (A40/4) |
7.5 |
| 87 | Действует для модели 204.0/9 с кодом (359) система экстренного вызова TELE AID: • Блок управления системой экстренного вызова (N123/4) |
7.5 |
| 88 | Действует с 1.6.09 • Запасной |
— |
| 89 | Действует с 1.6.09 с кодом (550) фаркоп: • Блок управления распознавания прицепа (N28/1) Действует с 1.6.09 для двигателя 156: • Реле электровентилятора масляного охладителя (K25) |
20 |
| 90 | Действует с 1.6.09 • Запасной |
— |
| 91 | Действует для модели 204.0/9 с кодом (U80) розетка 115 В в багажном отсеке: • Блок управления преобразователем DC/AC (N24/3) |
25 |
| 92 | Действует с 1.6.09 • Запасной |
— |
