Среднеразмерный люксовый внедорожник/MPV Mercedes-Benz R-Class (W251) производился с 2005 по 2013 год. В этой статье вы найдете схемы блоков предохранителей для Mercedes-Benz R280, R300, R320, R350, R500, R550, R63 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013, информацию о расположении панелей предохранителей внутри автомобиля, а также о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Mercedes-Benz R-Class 2005-2013

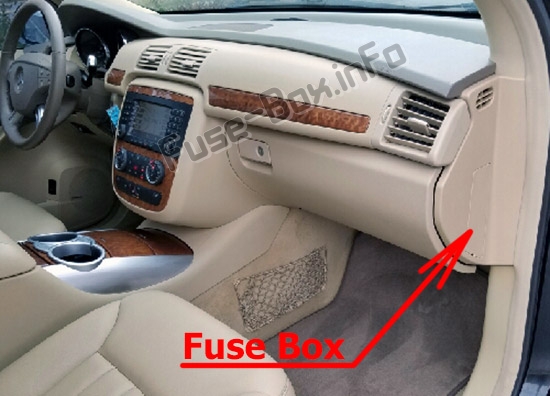

Расположение блока предохранителей
Блок предохранителей расположен на стороне пассажира в панели приборов, за крышкой.
Схема блока предохранителей
Назначение предохранителей в панели приборов
| № | Защищаемая функция | А |
|---|---|---|
| 10 | Электронный контроллер вентилятора нагнетателя воздуха | 10 |
| 11 | Приборная панель | 5 |
| 12 | Блок управления и панель эксплуатации автоматической климат-контроля [KLA] Блок управления и панель эксплуатации комфортного автоматического климат-контроля [KLA] |
15 |
| 13 | Блок управления верхней панели Модуль рулевой колонки |
5 |
| 14 | CD-чейнджер (до 2008 г.) Блок управления EZS |
7.5 |
| 15 | Электронный компас Блок управления интерфейсом мультимедиа (с 2009 г.) |
5 |
| 16 | — | — |
| 17 | — | — |
| 18 | — | — |
Предварительный блок предохранителей аккумуляторного отсека расположен рядом с аккумулятором под передним пассажирским сиденьем.
Предварительный блок предохранителей аккумуляторного отсека
| № | Защищаемая функция | А |
|---|---|---|
| 78 | Дизельный двигатель: Блок управления нагревательным нагнетателем | 150 |
| 79 | Задний блок управления SAM | 60 |
| 80 | Задний блок управления SAM | 60 |
| 81 | С 2009 г.: Действует для двигателя 642.870: Реле подачи AdBlue® Действует с двигателем 276: Блок предохранителей и реле моторного отсека |
40 |
| 82 | До 2008 г.: Блок предохранителей и реле багажного отсека | 150 |
| 82 | С 2009 г.: Блок предохранителей и реле багажного отсека | 100 |
| 83 | Версия для США: Блок управления системой определения веса (WSS) | 5 |
| 84 | Блок управления системами пассивной безопасности | 10 |
| 85 | С 2009 г.: Блок управления преобразователем DC/AC (розетка 115 В) | 25 |
| 86 | Блок предохранителей кабины | 30 |
| 87 | — | 30 |
| 88 | До 2008 г.: Передний блок управления SAM | 70 |
| 88 | С 2009 г.: Передний блок управления SAM | 40 |
| 89 | Передний блок управления SAM | 70 |
| 90 | Передний блок управления SAM | 70 |
| 91 | Регулятор вентилятора | 40 |
Расположение блока предохранителей
Блок предохранителей расположен в моторном отсеке (справа спереди), под крышкой.
Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке
| № | Защищаемая функция | А |
|---|---|---|
| 100 | Мотор стеклоочистителя | 30 |
| 101 | До 2008 г.: AAC с интегрированным управлением, дополнительный мотор вентилятора Действует для двигателей 113, 272: Клапан продувки Действует для двигателя 272: Конденсатор подавления радиопомех 1 Конденсатор подавления радиопомех 2 Катушка зажигания цилиндров 1-6 Действует для двигателя 642: Датчик O2 перед катализатором Блок управления CDI С 2009 г.: Электрический вентилятор всасывания двигателя и кондиционера с интегрированным управлением Действует для двигателя 272, 273: Переключатель продувки Муфта разъема цепи 87 M1e Действует с двигателем 642: Блок управления CDI Датчик O2 перед катализатором Действует для двигателя 642.870/872: Датчик O2 перед катализатором |
15 |
| 102 | До 2008 г.: Действует для двигателя 642: Насос рециркуляции для охладителя трансмиссионного масла Действует для двигателя 156: Насос циркуляции охлаждающей жидкости двигателя С 2009 г.: Действует для двигателя 642, двигателя 642.870 до 31.7.10: Насос циркуляции охладителя трансмиссии Действует с двигателем 276: Насос циркуляции охладителя наддувочного воздуха |
15 |
| 103 | До 2008 г.: Действует для двигателя 113: Блок управления ME-SFI [ME] Форсунки впрыска топлива цилиндров 1-8 Действует для двигателя 642: Блок управления CDI С 2009 г.: Действует для двигателя 642.950, 642.870/872: Блок управления CDI Действует для двигателя 272: Блок управления ME-SFI [ME] Действует с двигателем 276: Блок управления ME-SFI [ME] Разъем двигателя/моторного отсека |
25 |
| 104 | До 2008 г.: Действует для двигателя 113: Левый датчик O2 перед трехкомпонентным катализатором [KAT] Правый датчик O2 перед каталитическим нейтрализатором Левый датчик O2 после трехкомпонентного катализатора [KAT] Правый датчик O2 после трехкомпонентного катализатора [KAT] Клапан переключения переменного впускного коллектора Вакуумный преобразователь EGR Клапан переключения воздушного насоса Действует для двигателя 272: Клапан отключения системы отопления Клапан переключения лепестков вихревого впускного коллектора Клапан переключения воздушного насоса Трехдисковый термостатический клапан Регулятор давления на насосе гидроусилителя рулевого управления Действует для двигателя 642: Левый датчик массового расхода воздуха с горячим пленочным элементом Правый датчик массового расхода воздуха с горячим пленочным элементом Мотор отключения впускного порта Ступенчатый блок управления свечением Нагревательный элемент вентиляционной линии Клапан регулятора давления насоса гидроусилителя рулевого управления Левый позиционер рециркуляции отработавших газов Позиционер давления наддува С 2009 г.: Действует для двигателя 272, 273: Муфта разъема, цепь 87 M2e Действует для двигателя 642.950: Муфта разъема цепи 87 Действует для двигателя 642.870/872: Муфта разъема цепи 87D2 |
15 |
| 105 | До 2008 г.: Действует для двигателя 113: Блок управления ME Конденсатор подавления радиопомех 1 Конденсатор подавления радиопомех 2 Катушка зажигания цилиндров 1-8 Действует для двигателя 272: Блок управления ME Датчик массового расхода воздуха с горячим пленочным элементом Датчик Холла левого впускного распредвала Датчик Холла правого впускного распредвала Датчик Холла левого выпускного распредвала Датчик Холла правого выпускного распредвала Соленоид левого впускного распредвала Соленоид впускного распредвала правого Соленоид левого выпускного распредвала Соленоид правого выпускного распредвала Форсунки впрыска топлива цилиндров 1-6 Действует для двигателя 642: Блок управления CDI С 2009 г.: Действует для двигателя 272, 273: Блок управления ME-SFI [ME] Муфта разъема цепи 87 M1i Действует с двигателем 276: Разъем двигателя/моторного отсека Действует для двигателя 642.950: Блок управления CDI 1.0 PK Разъем моторного отсека/салона Действует для двигателя 642.870/872: Блок управления CDI Разъем моторного отсека/салона Муфта разъема цепи 87 |
15 |
| 106 | — | — |
| 107 | Действует для двигателя 113, 272, 273: Электрический воздушный насос | 40 |
| 108 | Агрегат компрессора AIRmatic | 40 |
| 109 | Блок управления ESP | 25 |
| 110 | Сигнал тревоги с дополнительным аккумулятором, сирена тревоги | 10 |
| 111 | Интеллектуальный сервопривод для DIRECT SELECT | 30 |
| 112 | Левый передний блок-фара Правый передний блок-фара |
7.5 |
| 113 | Левый клаксон Правый клаксон |
15 |
| 114 | До 2008 г.: Передний блок управления SAM Действует для двигателя 272: Блок управления ME С 2009 г.: Передний блок управления SAM |
5 |
| 115 | Блок управления ESP | 5 |
| 116 | Электронный блок управления (VGS) | 7.5 |
| 117 | Блок управления Distronic (DTR) | 7.5 |
| 118 | Действует для двигателя 272, 273, 276: Блок управления ME Действует для двигателя 642: Блок управления CDI |
5 |
| 119 | Действует для двигателя 642.870/872: Блок управления CDI | 5 |
| 120 | До 2008 г.: Действует для двигателя 113, 272: Блок управления ME Действует для двигателя 642: Блок управления CDI С 2009 г.: Действует для двигателя 272, 273, 276: Реле цепи 87 двигателя Блок управления ME-SFI [ME] Действует с двигателем 642: Реле цепи 87 двигателя |
10 |
| 121 | Агрегат нагревателя STH | 20 |
| 122 | Действует для двигателя 113, 272, 273, 276, 642: Стартер | 25 |
| 123 | Действует для дизельного двигателя с 1.9.08: Датчик конденсата топливного фильтра с нагревательным элементом | 20 |
| 124 | С 2009 г.: Электрогидравлическое рулевое управление | 7.5 |
| 125 | — | — |
| Реле | ||
| A | Реле первой и второй ступени стеклоочистителя | |
| B | Вкл/выкл стеклоочистителя | |
| C | Действует для двигателя 642: Дополнительный насос циркуляции для охлаждения трансмиссионного масла Действует для двигателя 156: Насос циркуляции охлаждающей жидкости двигателя |
|
| D | Шина 87 двигателя | |
| E | Насос вторичного впрыска воздуха | |
| F | Клаксон | |
| G | Компрессор воздушной подвески | |
| H | Шина 15 | |
| I | Стартер |
| № | Защищаемая функция | А |
|---|---|---|
| 4 | — | — |
| 5 | Действует с 1.7.09: Блок управления ESP | 40 |
| 6 | Действует до 30.6.09: Блок управления ESP | 40 |
| 6 | Действует с 1.7.09: Электрогидравлическое рулевое управление | 100 |
| 7 | Дополнительный мотор вентилятора AAC с интегрированным управлением | 100 |
| 8 | Блок предохранителей и реле моторного отсека | 150 |
Расположение блока предохранителей
Блок предохранителей расположен в багажном отсеке (справа), под полом багажника и звукоизоляцией.
Схема блока предохранителей
До 31.05.2006
С 01.06.2006
Назначение предохранителей и реле в багажном отсеке
| № | Защищаемая функция | А |
|---|---|---|
| 20 | Фильтр подавления помех для антенны радио Блок управления массивом микрофонов (до 2008 г.; кроме версии для Японии) Блок управления системой голосового управления (VCS [SBS]) (до 2008 г.; версия для США) |
5 |
| 21 | Блок управления RCP [HBF] | 5 |
| 22 | Блок управления системой Parktronic (PTS) Стационарный нагреватель (STH) Приемник радиосигнала дистанционного управления (с 2009 г.) |
5 |
| 23 | DVD-плеер (система задней развлекательной системы) Компенсатор E-net Задний блок управления аудио (до 2008 г.) Разделительный пункт портативного CTEL (до 2008 г.; версия для Японии) Блок управления универсальным портативным интерфейсом CTEL (UPCI [UHI]) (до 2008 г.; версия для Японии) Блок управления, дисплей и контроллер COMAND (с 2009 г.) |
10 |
| 24 | Правый передний механизм натяжения ремня безопасности с реверсом | 40 |
| 25 | До 2008 г.: Радио (кроме версии для США и Японии) Радио- и навигационный блок (кроме версии для США и Японии) Блок управления, дисплей и контроллер COMAND |
15 |
| 25 | С 2009 г.: Радио Радио- и навигационный блок Блок управления, дисплей и контроллер COMAND |
20 |
| 26 | Блок управления правой передней дверью | 25 |
| 27 | Реле комфорта регулировки переднего пассажирского сиденья (до 2008 г.) Блок управления регулировкой переднего сиденья с памятью на стороне пассажира | 30 |
| 28 | Реле комфорта регулировки водительского сиденья (до 2008 г.) Блок управления регулировкой переднего сиденья с памятью на стороне водителя | 30 |
| 29 | Левый передний механизм натяжения ремня безопасности с реверсом | 40 |
| 30 | До 2008 г.: Действует для двигателя 156: Блок управления левым топливным насосом Блок управления правым топливным насосом С 2009 г.: Блок управления топливной системой |
40 |
| 31 | Блок управления HS [SIH], вентиляцией сидений и обогревом рулевого колеса | 10 |
| 32 | Блок управления AIRmatic с ADS Блок управления системой регулировки уровня задней подвески | 15 |
| 33 | Блок управления Keyless Go | 25 |
| 34 | Блок управления левой передней дверью | 25 |
| 35 | Усилитель звуковой системы Усилитель сабвуфера (с 2009 г.) | 30 |
| 36 | До 2008 г.: Блок управления системой экстренного вызова | 5 |
| 36 | До 2008 г.: Версия для Японии: Разделительный пункт питания VICS+ETC С 2009 г.: Блок управления системой экстренного вызова |
10 |
| 37 | Модуль питания камеры заднего вида (с 01.06.2006, кроме версии для США и Японии) Блок управления камерой заднего вида (с 01.06.2006, версия для Японии) |
5 |
| 38 | Блок управления аудиошлюзом (до 2008 г.; версия для Японии) Цифровой ТВ-тюнер Комбинированный тюнер ТВ (аналоговый/цифровой) |
10 |
| 39 | До 2008 г.: Блок управления SDAR (версия для США) Блок управления монитором давления в шинах (TPM) [RDK] С 2009 г.: Блок управления монитором давления в шинах (TPM) [RDK] Блок управления тюнером высокой четкости Блок управления цифровым аудиовещанием Разделительный пункт внешней навигации (версия для Южной Кореи) |
7.5 |
| 40 | До 2008 г.: Блок управления закрытием задней двери | 40 |
| 40 | С 2009 г.: Блок управления закрытием задней двери | 30 |
| 41 | Блок управления потолочной панелью | 25 |
| 42 | Блок управления потолочной панелью | 25 |
| 43 | До 31.05.2006: Мотор стеклоочистителя задней двери Розетка левого третьего ряда сидений Розетка правого третьего ряда сидений С 2009 г.: Действует для двигателя 272, 273, 276: Блок управления топливной системой Действует для двигателя 642.872: Блок управления правой топливной системой |
20 |
| 44 | До 31.05.2006: Розетка левого второго ряда сидений Розетка правого второго ряда сидений С 2009 г.: Версия для США: Передняя розетка в салоне Розетка 115 В |
20 |
| 45 | До 2008 г.: Блок соединителя багажного отсека до 31.05.2006: Передняя розетка в салоне с 01.06.2006: Розетка левого второго ряда сидений Розетка правого второго ряда сидений С 2009 г.: Розетка правого второго ряда сидений Розетка багажного отсека |
20 |
| 46 | Передний прикуриватель с подсветкой пепельницы | 15 |
| 47 | С 2009 г.: Действует для дооснащения: Подсвеченная накладка порога левой передней двери Подсвеченная накладка порога правой передней двери |
10 |
| 48 | С 2009 г.: Действует для двигателя 642.870: Реле подачи AdBlue® |
5 |
| 49 | Правая антенная катушка (до 2008 г.) Обогрев заднего стекла |
30 |
| 50 | До 2008 г.: Мотор стеклоочистителя задней двери | 10 |
| 50 | С 2009 г.: Мотор стеклоочистителя задней двери | 15 |
| 51 | Клапан отключения адсорбционного фильтра | 5 |
| 53 | Блок управления AIRmatic с ADS Блок управления системой регулировки уровня задней подвески До 2008 г.: Действует для двигателя 156: Блок управления левым топливным насосом Блок управления правым топливным насосом С 2009 г.: Действует для двигателя 272, 273, 276: Блок управления топливной системой Действует для двигателя 642.872: Блок управления правой топливной системой |
5 |
| 54 | Передний блок управления SAM Блок управления регулировкой дальности фар (блок би-ксеноновых фар) |
5 |
| 55 | Переключатель вращающегося света Приборная панель |
7.5 |
| 56 | До 2008 г.: Разъем для диагностики С 2009 г.: Действует для двигателя 642.870: Блок управления AdBlue |
5 |
| 57 | До 2008 г.: Топливный насос с датчиком уровня топлива С 2009 г.: Действует для двигателя 642.870: Топливный насос |
20 |
| 58 | Разъем для диагностики Центральный шлюзовой блок управления |
7.5 |
| 59 | Соленоид водительской подголовной опоры NECK-PRO Соленоид пассажирской подголовной опоры NECK-PRO |
7.5 |
| 60 | До 2008 г.: Подсветка бардачка с выключателем Задний блок управления SAM Блок предохранителей и реле моторного отсека Разделительный пункт CTEL Разделительный пункт питания VICS+ETC (версия для Японии) Блок управления системой экстренного вызова С 2009 г.: Подсветка бардачка с выключателем Блок предохранителей и реле моторного отсека Задний блок управления SAM) Разделительный пункт сотового телефона Разделительный пункт питания VICS+ETC (версия для Японии) Пневматический насос многоконтурного сиденья Разделительный пункт внешней навигации (версия для Южной Кореи) Блок управления системой экстренного вызова Электрический разъем заднего бампера для системы слежения за слепыми зонами |
5 |
| 61 | Блок управления системами пассивной безопасности Контактная полоса правого переднего сиденья |
10 |
| 62 | Переключатель регулировки пассажирского сиденья Блок управления регулятором поясничной поддержки пассажира |
30 |
| 63 | Переключатель регулировки водительского сиденья Блок управления регулятором поясничной поддержки водителя |
30 |
| 64 | — | — |
| 65 | — | — |
| 66 | С 2009 г.: Пневматический насос многоконтурного сиденья | 30 |
| 67 | Мотор заднего вентилятора кондиционера | 25 |
| 68 | До 2008 г.: Обогрев задних сидений С 2009 г.: Блок управления обогревом сидений, вентиляцией сидений и обогревом рулевого колеса |
25 |
| 69 | — | 30 |
| 70 | Розетка прицепного устройства (13-контактная) Розетка прицепного устройства (7-контактная) (версия для США) |
20 |
| 71 | Версия для США: Разделительный пункт электрического торможения | 30 |
| 72 | Розетка прицепного устройства (13-контактная) | 15 |
| Реле | ||
| K | До 31.05.2006: Реле розетки питания терминала 15R, с отключением С 01.06.2006: Реле, шина 15R розетки (с отключением) (питание электрической регулировки сидений) |
|
| L | Терминал 30X | |
| M | Реле обогрева заднего стекла | |
| N | Реле шины 15 / терминал 87FW | |
| O | Реле топливного насоса | |
| P | Реле заднего стеклоочистителя | |
| R | Реле шины R 15R | |
| S | Резерв 1 (чейнджер) (питание передней розетки) | |
| T | С 01.06.2006: Резерв 2 (нормально разомкнутый контакт) (питание центральных и задних розеток) | |
| U | С 01.06.2006: Реле прицепа терминал 30 | |
| V | С 01.06.2006: Запасное реле 2 |
