В этой статье рассматривается шестое поколение Mercedes-Benz S-Class (W222, C217, A217), выпускающееся с 2014 года по настоящее время. Здесь вы найдете схемы блоков предохранителей для Mercedes-Benz S300, S350, S400, S450, S500, S550, S560, S600, S650, S63, S65 2014, 2015, 2016, 2017, 2018 и 2019, получите информацию о расположении блоков предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (схема предохранителей) и реле.
Схема предохранителей Mercedes-Benz S-Class 2014-2019…

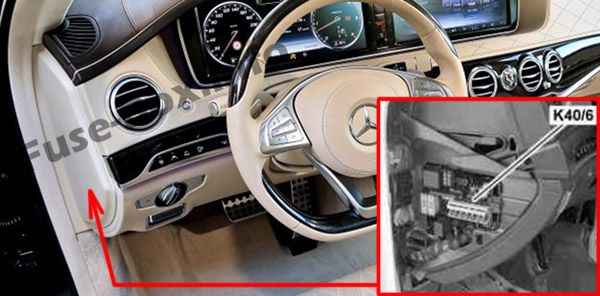

Расположение блока предохранителей
Блок предохранителей расположен с левой стороны панели приборов, за крышкой.
Схема блока предохранителей
Назначение предохранителей и реле в панели приборов
| № | Защищаемая функция | [A] |
|---|---|---|
| 200 | Блок управления передний SAM | 40 |
| 201 | Блок управления передний SAM | 40 |
| 202 | Сирена сигнализации | 5 |
| 203 | W222: Блок управления подогревом сиденья водителя | 30 |
| 204 | Диагностический разъем | 5 |
| 205 | Блок управления электронным замком зажигания | 7,5 |
| 206 | Аналоговые часы | 5 |
| 207 | Блок управления климат-контролем | 20 |
| 208 | Приборная панель | 7,5 |
| 209 | Панель управления передним климат-контролем | 5 |
| 210 | Блок управления модулем колонны рулевого управления | 10 |
| 211 | Резерв | — |
| 212 | Резерв | — |
| 213 | Блок управления системой стабилизации Electronic Stability Program | 25 |
| 214 | Резерв | — |
| 215 | Резерв | — |
| 216 | Резерв | — |
| 217 | Японская версия: Блок управления Dedicated Short-Range Communications | 5 |
| 218 | Блок управления системой подушек безопасности Supplemental restraint system | 5 |
| 219 | Блок управления системой определения веса Weight sensing system (WSS) Распознавание занятости переднего пассажирского сиденья и ACSR |
5 |
| Реле | ||
| D | Реле MAGIC VISION CONTROL | |
| E | Реле резерва | |
| F | Реле цепи 15R |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей в пространстве для ног переднего пассажира
| № | Защищаемая функция | [A] |
|---|---|---|
| 1 | Соединение цепи 30 «E1» | |
| 2 | Соединение цепи 30g «E2» | |
| 301 | Зеркальный тактометр | 5 |
| 302 | Блок управления правой передней дверью | 30 |
| 303 | W222: Блок управления левой задней дверью C217, A217: Задний блок управления |
30 |
| 304 | W222: Блок управления правой задней дверью C217, A217: Задний блок управления |
30 |
| 305 | Блок управления сиденьем водителя | 30 |
| 306 | Блок управления передним пассажирским сиденьем | 30 |
| 307 | W222: Интеллектуальный сервомодуль для DIRECT SELECT | 20 |
| 307 | C217, A217: Блок управления подогревом сиденья водителя | 30 |
| 308 | Блок управления подогревом переднего пассажирского сиденья | 30 |
| 309 | Блок управления системой экстренного вызова Модуль связи телематики Блок управления HERMES |
5 |
| 310 | Блок управления стояночным обогревателем | 25 |
| 311 | Задний мотор вентилятора | 10 |
| 312 | Блок управления верхней панелью | 10 |
| 313 | Hybrid и Hybrid Plus: Блок управления электроникой привода | 10 |
| 314 | A217: Система охранной сигнализации (обозначение по согласованию) | 7,5 |
| 315 | Блок управления силовой установкой Для бензинового двигателя: Блок управления ME-SFI Для двигателей 642, 651: Блок управления CDI |
10 |
| 316 | Резерв | — |
| 317 | W222: Модуль управления панорамной сдвижной крышей C217, A217: Блок управления MAGIC SKY CONTROL |
30 |
| 318 | Дисплей Audio/COMAND | 15 |
| 319 | Модуль управления панорамной сдвижной крышей C217, A217: Модуль управления панорамной рольевой солнцезащитной шторкой крыши |
30 |
| 320 | Блок управления Active Body Control Блок управления AIRmatic (кроме Active Body Control) |
15 |
| 321 | C217, A217: Интеллектуальный сервомодуль для DIRECT SELECT | 20 |
| 322 | Блок управления COMAND | 15 |
| 323 | Блок управления системой подушек безопасности Supplemental Restraint System | 7,5 |
| MF1/1 | Японская версия: Блок управления Dedicated Short-Range Communications | 7,5 |
| MF1/2 | Моно-мультифункциональная камера Стерео-мультифункциональная камера |
7,5 |
| MF1/3 | Датчик дождя/освещения с дополнительными функциями Блок управления верхней панелью |
7,5 |
| MF1/4 | Блок управления сиденьем водителя | 7,5 |
| MF1/5 | Блок управления передним пассажирским сиденьем | 7,5 |
| MF1/6 | Блок управления модулем колонны рулевого управления | 7,5 |
| MF2/1 | Генератор парфюмного распылителя | 5 |
| MF2/2 | Панель управления Audio/COMAND Сенсорная панель |
5 |
| MF2/3 | Блок управления системой стабилизации Electronic Stability Program | 5 |
| MF2/4 | Проекционный дисплей | 5 |
| MF2/5 | Hybrid и Hybrid Plus: Электрический компрессор хладагента | 5 |
| MF2/6 | Резерв | — |
| MF3/1 | Блок управления передний SAM | 5 |
| MF3/2 | Блок управления радарами | 5 |
| MF3/3 | Мотор вентилятора COMAND | 5 |
| MF3/4 | Группа кнопок панели приборов со стороны водителя Группа кнопок центральной панели приборов |
5 |
| MF3/5 | Панель управления задним кондиционером | 5 |
| MF3/6 | С 01.06.2016: Коммутатор антенны для телефона и стояночного обогревателя | 5 |
Расположение блока предохранителей
Он расположен с правой стороны багажного отделения, за крышкой.
Схема блока предохранителей
Назначение предохранителей и реле в багажном отделении
| № | Защищаемая функция | [A] |
|---|---|---|
| 1 | Соединение цепи 30 «E1» | |
| 2 | Соединение цепи 30g «E2» | |
| 400 | Блок управления парковочной системой (Active Parking Assist или камера 360 градусов) | 10 |
| 401 | Блок управления крышкой багажника | 5 |
| 402 | Блок управления задней развлекательной системой | 7,5 |
| 403 | Резерв | — |
| 404 | Блок управления подогревом подлокотника | 7,5 |
| 405 | Блок управления усилителем звуковой системы Блок управления твитером левой передней двери Блок управления твитером правой передней двери |
7,5 |
| 406 | Резерв | — |
| 407 | Резерв | — |
| 408 | Тюнер | 5 |
| 409 | Блок управления камерой 360° Камера заднего хода |
5 |
| 410 | Блок управления крышкой камеры | 5 |
| 411 | Блок управления контролем давления в шинах | 5 |
| 412 | Блок управления подогревом задних сидений | 7,5 |
| 413 | Левый задний дисплей Правый задний дисплей |
10 |
| 414 | Усилитель/компенсатор антенны задней сотовой телефонной системы Задняя подставка для мобильного телефона Контактная пластина заднего мобильного телефона Телефонный модуль с Bluetooth® (профиль SAP) |
7,5 |
| 415 | Резерв | — |
| 416 | Резерв | — |
| 417 | Блок управления распознаванием прицепа | 20 |
| 418 | Резерв | — |
| 419 | Резерв | — |
| 420 | Блок управления DC/AC преобразователем | 30 |
| 421 | Пневматический насос многофункционального сиденья | 30 |
| 422 | W222: Блок управления правой задней дверью | 30 |
| 423 | Резерв | — |
| 424 | Задний блок управления SAM | 40 |
| 425 | Резерв | — |
| 426 | Усилитель сабвуфера | 30 |
| 427 | Блок управления подогревом подлокотника | 20 |
| 428 | Блок управления распознаванием прицепа | 15 |
| 429 | Задний держатель стаканов | 10 |
| 430 | Зажигалка с подсветкой пепельницы, задняя Зажигалка с подсветкой задней центральной консоли Розетка 12 В левой задней центральной консоли (пакет пепельницы/пакет для курящих) |
15 |
| 431 | Холодильник задней спинки | 15 |
| 432 | Задний блок управления SAM | 10 |
| 433 | Блок управления Ad Blue® | 25 |
| 434 | Блок управления Ad Blue® | 15 |
| 435 | Блок управления Ad Blue® | 20 |
| 436 | Задний держатель стаканов | 20 |
| 437 | Резерв | — |
| 438 | C217 с двигателем 157: Мотор привода правой задней заслонки выхлопа | 7,5 |
| 439 | C217 с двигателем 157: Мотор привода левой задней заслонки выхлопа | 7,5 |
| 440 | Резерв | — |
| 441 | Резерв | — |
| 442 | Резерв | — |
| 443 | Резерв | — |
| 444 | Резерв | — |
| 445 | Приемник радиосигнала стояночного обогревателя | 5 |
| 446 | Усилитель антенны FM 1, AM, CL [ZV] и KEYLESS-GO | 5 |
| 447 | Hybrid: Блок управления системой управления батареей | 7,5 |
| 448 | Резерв | — |
| 449 | Резерв | — |
| 450 | Резерв | — |
| 451 | Розетка прицепа | 15 |
| 452 | Левый задний радар бампера Правый задний радар бампера Центральный задний радар бампера |
5 |
| 453 | Левый передний радар бампера Правый передний радар бампера Блок управления COLLISION PREVENTION ASSIST |
5 |
| 454 | Блок управления Ad Blue® Блок управления топливной системой | 5 |
| 455 | Блок управления полностью интегрированной трансмиссией | 15 |
| 456 | Резерв | — |
| 457 | Для литий-ионной батареи: Конденсатор стартерной батареи | 7,5 |
| 458 | Резерв | — |
| 459 | Резерв | — |
| 460 | Передняя зажигалка с подсветкой пепельницы | 15 |
| 461 | Розетка 12 В правой задней центральной консоли Розетка 12 В Блок управления DC/AC преобразователем |
15 |
| 462 | Розетка багажного отделения | |
| 463 | Резерв | |
| 464 | Блок управления распознаванием прицепа | 20 |
| 465 | Блок управления электрическим стояночным тормозом | 30 |
| 466 | Блок управления левой передней дверью | 30 |
| 467 | Блок управления KEYLESS-GO | 10 |
| 468 | Блок управления электрическим стояночным тормозом | 30 |
| 469 | Блок управления топливной системой | 25 |
| 470 | Блок управления подогревом левого заднего сиденья Блок управления подогревом задних сидений |
30 |
| 471 | Блок управления подогревом правого заднего сиденья | 30 |
| 472 | C217, A217: Задний блок управления | 30 |
| 473 | Блок управления распознаванием прицепа | 20 |
| 475 | Блок управления усилителем звуковой системы | 40 |
| 476 | Блок управления усилителем звуковой системы | 40 |
| 477 | Блок управления активным ремнем C217, A217: Задний блок управления |
40 |
| 478 | Блок управления левым задним сиденьем | 30 |
| 479 | Блок управления активным ремнем | 40 |
| 480 | Блок управления правым задним сиденьем | 30 |
| 481 | Левый передний реверсивный аварийный натяжитель ремня | 5 |
| 482 | W222: Блок управления MAGIC SKY CONTROL | 5 |
| 482 | C217, A217: Блок управления MAGIC SKY CONTROL | 7,5 |
| 483 | Правый передний реверсивный аварийный натяжитель ремня | 5 |
| 484 | Блок управления правым задним сиденьем Блок управления левым задним сиденьем |
7,5 |
| 485 | Блок управления активным ремнем | 5 |
| 486 | Hybrid: Блок управления системой управления батареей, Блок управления электроникой привода | 10 |
| 487 | Блок управления электрическим стояночным тормозом | 5 |
| 488 | Задний блок управления SAM | 5 |
| 489 | Передний дальнобойный радарный датчик | 5 |
| 490 | Пневматический насос многофункционального сиденья | 5 |
| 491 | Блок управления крышкой багажника | 40 |
| 492 | Правый передний реверсивный аварийный натяжитель ремня | 40 |
| 493 | Резерв | — |
| 494 | Задний блок управления SAM | 40 |
| 495 | Обогрев заднего стекла | 40 |
| 496 | Левый передний реверсивный аварийный натяжитель ремня | 40 |
| Реле | ||
| S | Реле цепи 15 салона | |
| T | Реле обогрева заднего стекла | |
| U | Реле держателя стаканов и розеток второго ряда сидений | |
| V | Реле Ad Blue | |
| W | Реле цепи 15R | |
| X | Реле холодильника первого ряда сидений/багажника и розеток | |
| Y | Реле резерва |
Расположение блока предохранителей
Он расположен в моторном отсеке (с левой стороны), под крышкой.
Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке
| № | Защищаемая функция | [A] |
|---|---|---|
| 100 | Hybrid: Вакуумный насос | 40 |
| 101 | Разъемный рукав, цепь 87/2 | 15 |
| 102 | Разъемный рукав, цепь 87/2 | 20 |
| 103 | Разъемный рукав, цепь 87M4 | 15 |
| 104 | Разъемный рукав, цепь 87M3 | 15 |
| 105 | Для трансмиссии 722.9: Блок управления вспомогательным насосом трансмиссионного масла | 15 |
| 106 | Обогрев парковочного положения дворников | 25 |
| 107 | Для двигателей 277, 279: Электрическое соединение стартера/насоса воздуха | 60 |
| 108 | Для кода SAE динамическая LED-фара для правостороннего движения или динамическая LED-фаре: Левый передний блок-фара, Правый передний блок-фары Без кода SAE динамическая LED-фаре для правостороннего движения или динамическая LED-фаре: Правый передний блок-фары |
20 |
| 109 | Мотор дворников | 30 |
| 110 | Для кода SAE динамическая LED-фаре для правостороннего движения или динамическая LED-фаре: Левый передний блок-фары, Правый передний блок-фары Без кода SAE динамическая LED-фаре для правостороннего движения или динамическая LED-фаре: Левый передний блок-фары |
20 |
| 111 | Стартер | 30 |
| 112 | Модуль предохранителей и реле двигателя | 5 |
| 113 | Резерв | — |
| 114 | Компрессор AIRmatic | 40 |
| 115 | Левый клаксон Правый клаксон |
15 |
| 116 | Hybrid: Реле вакуумного насоса | 5 |
| 117 | Резерв | — |
| 118 | Hybrid: Блок управления системой стабилизации Electronic Stability Program | 5 |
| 119 | Разъемный рукав цепи 87/C2 | 15 |
| 120 | Разъемный рукав цепи 87/C1 | 7,5 |
| 121 | Блок управления системой стабилизации Electronic Stability Program | 5 |
| 122 | Hybrid: Реле HYBRID | 5 |
| 123 | Блок управления Night View Assist | 5 |
| 124 | Hybrid: Электрическое соединение салона и моторного отсека | 5 |
| 125 | Блок управления передний SAM | 5 |
| 126 | Блок управления силовой установкой Для дизельного двигателя: Блок управления CDI Для бензинового двигателя: Блок управления ME-SFI [ME] |
5 |
| 127 | Резерв | — |
| 128 | Переключатель внешнего освещения | 5 |
| 129A | Hybrid: Реле цепи стартера 50 | 30 |
| 129B | Кроме Hybrid: Реле цепи стартера 50 | 30 |
| Реле | ||
| G | Реле цепи 15 моторного отсека | |
| H | Реле цепи стартера 50 | |
| I | Реле вакуумного насоса тормозов | |
| J | Hybrid: Реле HYBRID | |
| K | Реле насоса трансмиссионного масла | |
| L | Реле клаксона | |
| M | Реле обогрева парковочного положения дворников | |
| N | Реле цепи 87M | |
| O | Кроме Hybrid: Реле цепи стартера 15 | |
| P | Реле вторичного впрыска воздуха | |
| Q | Hybrid: Реле вакуумного насоса | |
| R | Реле AIRmatic |
Вид снизу
Вид сверху
Блок предохранителей двигателя
| № | Защищаемая функция | [A] |
|---|---|---|
| 1 | Соединение, цепь 30 «B1» | |
| 2 | Соединение, цепь 30 неоткрытая «B2» | |
| M3 | Hybrid: Электрическая машина | 500 |
| M3 | Кроме Hybrid: Альтернатор | 500 |
| M1 | Hybrid: Электрическая машина | — |
| M1 | Кроме Hybrid: Стартер | — |
| MR5 | Блок управления электрическим усилителем руля | 100 |
| MR2 | Мотор вентилятора | 100 |
| M4 | Hybrid: Блок управления полностью интегрированной трансмиссией | 100 |
| I1 | Резерв | — |
| M2 | Для дизельного двигателя: Ступенчатый блок свечей накала | 150 |
| MR1 | Модуль предохранителей и реле мотора | 60 |
| MR3 | Резерв | — |
| MR4 | Для двигателей 277, 279: Мотор вентилятора | 150 |
| I2 | Резерв | — |
Блок предохранителей салона
| № | Защищаемая функция | [A] |
|---|---|---|
| I7 | Блок предохранителей правой стойки A | 125 |
| I2 | Левый модуль предохранителей и реле | 125 |
| C2 | Резерв | — |
| I8 | Резерв | — |
| I9 | Резерв | — |
| I3 | Соединение реле отключения холостого тока | — |
| C1 | Регулятор вентилятора | 40 |
| I1 | Блок управления системой стабилизации Electronic Stability Program | 40 |
| I4 | Резерв | — |
| I6 | Задний модуль предохранителей и реле | 60 |
| I5 | Блок предохранителей правой стойки A | 60 |
| F32/4k2 | Реле отключения холостого тока |
Задний блок предохранителей
| № | Защищаемая функция | [A] |
|---|---|---|
| I3 | Резерв | — |
| I2 | Блок управления обогревом лобового стекла | 125 |
| I7 | Hybrid: Устройство отключения высокого напряжения | 7,5 |
| I4 | Задний модуль предохранителей и реле | 150 |
| I6 | Дополнительная батарея функции ECO start/stop | 200 |
| I7 | Дополнительная батарея функции ECO start/stop Блок управления передний SAM Блок управления электронным замком зажигания |
10 |
| I1 | Резерв | — |
| I11 | Резерв | — |
| I7 | Блок управления передний SAM | 10 |
| I8 | Соединение реле дополнительной батареи функции ECO start/stop | — |
| I5 | Hybrid: Пирофьюз высокого напряжения, срабатывающий от блока управления Supplemental Restraint System | — |
| I9 | Соединение реле разъединения | — |
| F33k1 | Реле разъединения | |
| F33k2 | Реле дополнительной батареи функции ECO start/stop |
