Mitsubishi Lancer IX производился с 2000 по 2007 год. В этой статье вы найдете схемы блоков предохранителей для Mitsubishi Lancer IX 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007, информацию о расположении панелей предохранителей внутри автомобиля, а также о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Mitsubishi Lancer IX 2000-2007
Расположение блока предохранителей

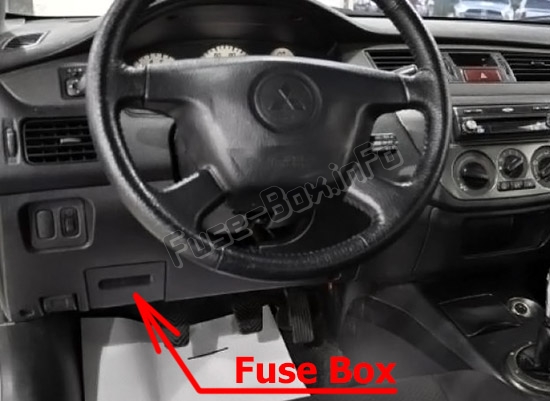

Блок предохранителей расположен в панели приборов (со стороны водителя), за крышкой.
Схема блока предохранителей
Назначение предохранителей и реле в салоне
| № | А | Цепь |
|---|---|---|
| 1 | 10 | Конденсатор и катушка зажигания |
| 2 | 7.5 | Лампа предупреждения ABS, лампа предупреждения тормозов, лампа предупреждения зарядки, лампа предупреждения Check Engine, переключатель колонны, комбинация приборов, ETACS-ECU, лампа предупреждения низкого уровня топлива, лампа предупреждения давления масла, лампа предупреждения подушки SRS, SRS-ECU и датчик скорости автомобиля |
| 3 | 7.5 | Реле управления АКПП, комбинация приборов, двигатель-АКПП-ECU, ETACS-ECU, датчик скорости входного вала, датчик скорости выходного вала, задний комбинированный фонарь и SRS-ECU |
| 4 | — | — |
| 5 | 7.5 | Реле компрессора А/С, А/С-ECU, реле вентилятора, реле заднего стеклоочистителя, передний ECU, реле подогрева сидений, блок управления отопителем и мотор управления заслонкой выбора наружного/внутреннего воздуха |
| 6 | 7.5 | Зеркала с дистанционным управлением |
| 7 | 20 | Передний ECU и мотор стеклоочистителя лобового стекла |
| 8 | 7.5 | Двигатель-АКПП-ECU, двигатель-ECU, реле топливного насоса (1) и реле топливного насоса (2) |
| 9 | 15 | Прикуриватель |
| 10 | — | — |
| 11 | 7.5 | Реле розетки аксессуаров и зеркала с дистанционным управлением |
| 12 | 7.5 | ABS-ECU |
| 13 | — | — |
| 14 | 15 | ETACS-ECU и мотор заднего стеклоочистителя |
| 15 | 15 | Диагностический разъем |
| 16 | 10 | Задний противотуманный фонарь, индикатор заднего противотуманного фонаря и реле заднего противотуманного фонаря |
| 17 | — | — |
| 18 | — | — |
| 19 | 30 | А/С-ECU, мотор вентилятора, блок управления отопителем и резистор |
| 20 | 30 | Задний стеклоочиститель |
| Реле | ||
| 1 | Реле топливного насоса (1) | |
| 2 | Реле подогрева сидений | |
| 3 | Реле топливного насоса (2) | |
| 4 | Реле розетки аксессуаров | |
| 5 | Реле заднего противотуманного фонаря | |
| 6 | Реле электростеклоподъемников | |
| 7 | Реле вентилятора | |
| 8 | Реле заднего стеклоочистителя |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке
| № | А | Цепь |
|---|---|---|
| 1 | 60 | Цепи предохранителей № 15, 16, 19, 20 (в соединительном блоке) |
| 2 | 50 | Контроллер вентилятора |
| 3 | 60 | ABS-ECU |
| 4 | 40 | Цепь замка зажигания |
| 5 | 30 | Основной переключатель электростеклоподъемников и дополнительный переключатель электростеклоподъемников |
| 6 | 15 | Передний противотуманный фонарь, индикатор переднего противотуманного фонаря, реле переднего противотуманного фонаря и запасной разъем (для переднего противотуманного фонаря) |
| 7 | 10 | Реле сигнала и сигнал |
| 8 | 20 | Датчик расхода воздуха воздушного фильтра, датчик положения распредвала, электромагнитный клапан выбросов (система EGR), электромагнитный клапан выбросов (система управления продувкой), двигатель-АКПП-ECU, двигатель-ECU, кислородный датчик управления двигателем, реле управления двигателем, датчик угла поворота коленвала, реле управления вентилятором, форсунка топлива, реле катушки зажигания, ECU иммобилайзера и сервопривод регулировки холостого хода дроссельной заслонки |
| 9 | 10 | Компрессор А/С |
| 10 | 15 | ABS-ECU, двигатель-АКПП-ECU, верхний стоп-сигнал и задний комбинированный фонарь |
| 11 | 15 | Розетка аксессуаров |
| 12 | 7.5 | Альтернатор |
| 13 | 10 | ETACS-ECU, передний указатель поворота, задний комбинированный фонарь, боковой указатель поворота и индикатор указателя поворота |
| 14 | 20 | Сборка соленоидного клапана управления АКПП и двигатель-АКПП-ECU |
| 15 | 15 | Топливный насос |
| 16 | 10 | Фара (правая) |
| 17 | 10 | Фара (левая) и индикатор дальнего света |
| 18 | 10 | Фара (правая) |
| 19 | 10 | Фара (левая), сборка фары и переключатель выравнивания фар |
| 20 | 7.5 | А/С-ECU, лампа подсветки пепельницы, лампа подсветки прикуривателя, комбинация приборов, переключатель противотуманных фар, передний указатель поворота, переключатель аварийной сигнализации, сборка фары (правая), переключатель выравнивания фар, переключатель подогрева сидений, блок управления отопителем, лампа номерного знака, задний комбинированный фонарь, реостат, боковой указатель поворота и запасной разъем (для аудио) |
| 21 | 7.5 | Комбинация приборов, сборка фары (левая), лампа номерного знака, габаритный фонарь (левый) и задний комбинированный фонарь (левый) |
| 22 | 10 | Комбинация приборов, переключатель колонны, ETACS-ECU и передний ECU |
| 23 | 10 | Часы, ETACS-ECU и запасной разъем (для аудио) |
| 24 | — | — |
| 25 | 20 | Сборка подогрева сидений и переключатель подогрева сидений |
| 26 | 100/120 | Аккумулятор, предохранители-плавкие вставки №1,2, 3, 4, 5, предохранители №6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 22 (в коробке реле) и передний ECU |
| Реле | ||
| A-04X | Реле переднего противотуманного фонаря | |
| A-05X | Реле сигнала | |
| A-06X | — | |
| A-07X | — | |
| A-08X | — | |
| A-09X | Реле управления вентилятором | |
| A-10X | Передний ECU | |
| A-11X | Передний ECU |
Коробка реле
| № | Реле |
|---|---|
| B-10X | Разъем обнаружения скорости двигателя |
| B-11X | — |
| B-12X | — |
| B-13X | — |
| B-14X | Реле катушки зажигания |
| B-15X | Реле управления АКПП |
| B-16X | Реле управления двигателем |
| B-17X | Реле компрессора А/С |
