В этой статье мы рассмотрим Mitsubishi Pajero Sport / Montero Sport / Challenger второго поколения (KG/KH/PB), выпускавшиеся с 2008 по 2016 год. В этой статье вы найдете схемы блоков предохранителей Mitsubishi Pajero Sport 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Mitsubishi Pajero Sport 2008-2016
Расположение блока предохранителей

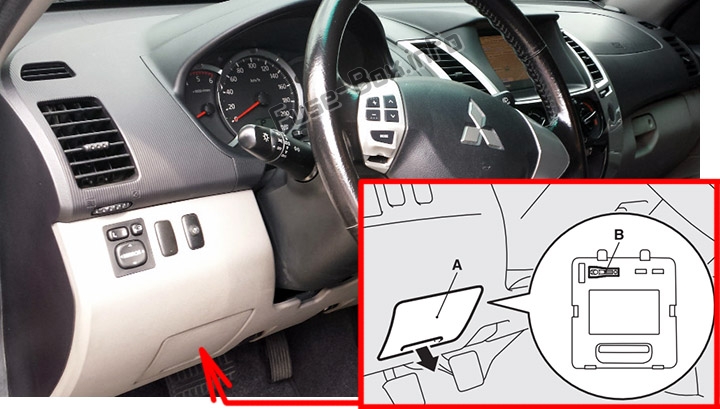

Руль слева: Панель предохранителей расположена за крышкой слева от рулевого колеса. Потяните крышку (A), чтобы снять её. Используйте съемник (B) для удаления предохранителей.
Схема блока предохранителей
Назначение предохранителей в панели приборов
| № | Описание | А |
|---|---|---|
| 1 | Габаритные огни (левые) | 7.5A |
| 2 | Прикуриватель | 15A |
| 3 | Катаушка зажигания | 10A |
| 4 | Стартер | 7.5A |
| 5 | Люк в крыше | 20A |
| 6 | Розетка питания | 15A |
| 7 | Габаритные огни (правые) | 7.5A |
| 8 | Внешние зеркала | 7.5A |
| 9 | Блок управления двигателем | 7.5A |
| 10 | Блок управления | 7.5A |
| 11 | Задний противотуманный фонарь | 10A |
| 12 | Центральный замок | 15A |
| 13 | Внутреннее освещение | 10A |
| 14 | Задний стеклоочиститель | 15A |
| 15 | Панель приборов | 7.5A |
| 16 | Реле | 7.5A |
| 17 | Подогрев сидений | 20A |
| 18 | Схемы аксессуаров | 10A |
| 19 | Подогрев внешних зеркал | 7.5A |
| 20 | Стеклоочистители лобового стекла | 20A |
| 21 | Фонари заднего хода | 7.5A |
| 22 | Обогрев заднего стекла | 30A |
| 23 | Обогреватель | 30A |
| 24 | Электропривод сидений | 40A |
| 25 | Аудиосистема | 10A |
| 26 | Электронный блок управления | 15A |
| 27 | Запасной предохранитель | 7.5A |
| 28 | Запасной предохранитель | 20A |
| 29 | Запасной предохранитель | 30A |
Расположение блока предохранителей
Нажмите на защелку и снимите крышку.
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Описание | А |
|---|---|---|
| 1 | Не используется | — |
| 2 | Электростеклоподъемники | 40A |
| 3 | Замок зажигания | 40A |
| 4 | Компрессор кондиционера | 20A |
| 5 | Вентилятор конденсера | 20A |
| 6 | Фары дальнего света (левые) | 10A |
| 7 | Фары дальнего света (правые) | 10A |
| 8 | Фары ближнего света (левые) | 10A / 20A |
| 9 | Фары ближнего света (правые) | 10A / 20A |
| 10 | ЭБУ двигателя | 20A |
| 11 | Генератор | 7.5A |
| 12 | Стоп-сигналы | 15A |
| 13 | Сигнал | 10A |
| 14 | Автоматическая коробка передач | 20A |
| 15 | Аварийная сигнализация | 10A |
| 16 | Топливный насос | 15A |
| 17 | Противотуманные фары | 15A |
| 18 | Аудиосистема | 20A |
