В этой статье мы рассмотрим Nissan Almera второго поколения (N16), выпускавшийся с 2000 по 2006 год. Здесь вы найдете схемы блоков предохранителей для Nissan Almera II 2000, 2001, 2002, 2003, 2004, 2005 и 2006, узнаете о расположении панелей предохранителей внутри автомобиля и о назначении каждого предохранителя (расположение предохранителей) и реле.

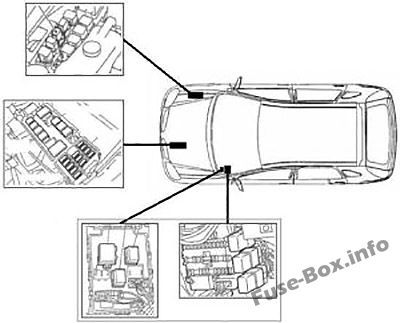

Расположение предохранителей Nissan Almera II 2000-2006
Блок предохранителей расположен с левой стороны приборной панели, за отделением для хранения.
Схема блока предохранителей
Передняя сторона
Задняя сторона
Назначение предохранителей и реле в салоне
| № | А | Назначение |
|---|---|---|
| 1 | 10A | Зеркала |
| 2 | 10A | Стоп-сигналы |
| 3 | 15A | Розетка |
| 4 | 7,5A | Для дополнительного электронного оборудования |
| 5 | 15A | Сигналы и индикаторы |
| 6 | 10A | Дополнительное электрическое оборудование |
| 7 | 20A | Задний стеклоочиститель |
| 8 | 10A | Кислородный датчик |
| 9 | 10A | Дополнительное электронное оборудование |
| 10 | 10A | Электронное оборудование |
| 11 | 10A | Автоматическая трансмиссия |
| 12 | 10A | ЭБУ (поворотники, подсветка и основное питание приборной панели, подсветка панели) |
| 13 | 10A | Салонный светильник |
| 14 | 15A | Вентилятор салона (обогреватель / кондиционер) |
| 15 | 10A | Кондиционер |
| 16 | 15A | Вентилятор (обогреватель / кондиционер) |
| 17 | 10A | Система впрыска топлива |
| 18 | 10A | Подушки безопасности |
| 19 | 20A | Дополнительное электрическое оборудование |
| 20 | 10A | Модуль двигателя |
| 21 | 10A | Сигнал запуска |
| 22 | 15A | Прикуриватель |
| 23 | — | Не используется |
| 24 | 20A | Дополнительное электрическое оборудование |
| 25 | 20A | Стеклоочиститель лобового стекла |
| 26 | 7,5A | Дополнительное электрическое оборудование |
| 27 | 15A | Омыватель переднего и/или заднего стекла (на переключателе рычага) |
| 28 | 15A | Омыватель заднего стекла |
| 29 | 15A | Топливный насос |
| 30 | 10A | Скорость, тахометр, индикаторы температуры и уровня топлива |
| 31 | 10A | ABS |
| 32 | 10A | Резерв |
| 33 | 15A | Резерв |
| 34 | 20A | Резерв |
| Реле на передней стороне | ||
| R1 | Реле фар | |
| R2 | Реле управления дроссельной заслонкой | |
| R3 | Реле стеклоподъемников | |
| R4 | Реле заднего противотуманного фонаря | |
| Реле на задней стороне | ||
| R1 | Реле зажигания | |
| R2 | Реле наддува | |
| R3 | Реле дополнительного оборудования (электроаксессуары) |
Схема блока предохранителей
Назначение предохранителей в блоке предохранителей моторного отсека
| № | А | Назначение |
|---|---|---|
| A | 100A | Генератор (зарядка аккумулятора) |
| B | 40A | Электростеклоподъемники |
| C | 40A | Вентиляторы охлаждения |
| D | 40A | Вентиляторы охлаждения |
| E | 30A | Для дизельных двигателей |
| F | 60A | Для дизельных двигателей |
| G | 80A | Для дизельных двигателей |
| H | 80A | Основное питание, цепь заземления |
| I | 50A | ABS |
| J | 30A | К переключателю зажигания аккумулятора |
| K | 30A | ABS/ESP |
| L | 30A | ESP |
| M | 30A | Омыватель фар |
| 32 | 20A | Омыватель заднего стекла |
| 33 | 15A | Противотуманные фары |
| 34 | 15A | Электропривод и реле исполнительного механизма дроссельной заслонки |
| 35 | 15A | Фары, дневные ходовые огни |
| 36 | 15A | Фары, дневные ходовые огни |
| 37 | 10A | Задний противотуманный фонарь |
| 38 | 10A | Габаритные огни, подсветка номерного знака |
| 39 | 10A | Сигнал, зарядка аккумулятора |
| 40 | 15A | Аудио, навигация, ЖК-дисплей |
| 41 | 10A | Система управления двигателем |
| 42 | 10A | Катушка зажигания |
| 43 | 15A | Не используется |
| 44 | 10A | Не используется |
Блок реле
| № | Реле |
|---|---|
| R1 | Реле вентилятора охлаждения 3 (25221E) |
| R2 | Передние противотуманные фары (25224QA) |
| R3 | Реле кондиционера E6 (25224D) |
| R4 | Реле сигнала (25620) |
| R5 | Реле вентилятора охлаждения (25224J) |
| R6 | Свет (25224A) |
| R7 | Стартер (25224G) |
