В этой статье рассматривается Nissan Leaf первого поколения (ZE0), выпускавшийся с 2010 по 2017 год. Здесь вы найдете схемы блоков предохранителей для Nissan Leaf 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017 годов, информацию о расположении блоков предохранителей внутри автомобиля, а также о назначении предохранителей (расположение предохранителей).
Схема предохранителей Nissan Leaf 2010-2017
Расположение блока предохранителей

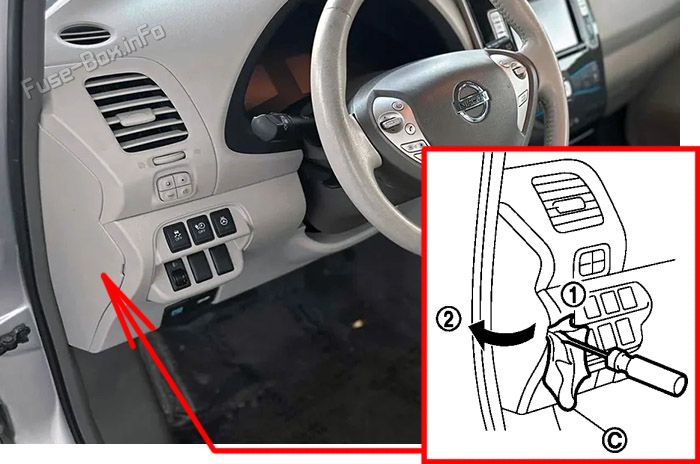

Блок предохранителей расположен на стороне водителя на панели приборов.
- Убедитесь, что выключатель питания и выключатель фар выключены.
- Вставьте отвертку, обернутую тканью (C), в щель (1).
- Затем потяните, чтобы снять крышку блока предохранителей (3).
Схема блока предохранителей
Назначение предохранителей в пассажирском отсеке
| № | А | Защищаемая цепь |
|---|---|---|
| 1 | 10A | Блок диагностики датчика подушки безопасности, Блок управления системой классификации пассажиров (OCS), Индикатор отключения передней пассажирской подушки безопасности, Блок управления звуком приближающегося транспортного средства для пешеходов (VSP), Лампа предупреждения VSP, Лампа отключения VSP |
| 2 | 10A | Комбинированный выключатель (Насос стеклоочистителя/стекломойки) |
| 3 | 10A | Блок управления телематикой (TCU), Блок управления Аудио/Видео (AV), Выключатель положения педали тормоза / Выключатель тормоза устройства автоматического контроля скорости (ASCD), Блок управления и исполнительный механизм ABS, Автоматическое антиослепляющее внутреннее зеркало, Интегрированный передатчик HomeLink, Разъем для подключения данных, Мотор регулировки фар LH/RH, Усилитель автоматического кондиционера, Модуль управления электронным стояночным тормозом, Блок управления электроусилителем руля (EPS), Зарядное устройство на борту, Модуль управления транспортным средством (VCM), Блок управления Bluetooth (2014-2015), Блок управления камерой кругового обзора (2014-2015) |
| 4 | 10A | Датчик угла поворота руля, Блок управления и исполнительный механизм ABS |
| 5 | 10A | Комбинированный прибор, Звуковой сигнал, Модуль управления светодиодными фарами, Блок управления звуком приближающегося транспортного средства для пешеходов (VSP) |
| 6 | 15A | Модуль управления электрическим переключателем передач (2011-2012), Модуль управления транспортным средством (VCM) (2013-2015) |
| 7 | 10A | Приемник дистанционного бесключевого доступа, Выключатель питания, Модуль управления кузовом (BCM), Наружные лампы/Освещение салона, Система контроля безопасности, Приемник давления в шинах |
| 8 | 15A | Реле подогрева рулевого колеса |
| 9 | 10A | Модуль управления кузовом (BCM), Модуль солнечной батареи, Наружные лампы/Освещение салона, Лампа багажного отделения, Система автоматической регулировки фар, Электростеклоподъемники, Система контроля безопасности, Система контроля давления в шинах, Задний стеклоочиститель/стекломойка, Поворотники и аварийная сигнализация |
| 10 | 15A | Реле подогрева сидений |
| 11 | 10A | Комбинированный прибор, Звуковой сигнал, Индикатор состояния зарядки, Блок управления звуком приближающегося транспортного средства для пешеходов (VSP) |
| 12 | 10A | Выключатель стоп-сигнала, Модуль управления электрическим переключателем передач, Индикатор селектора передач, Задний ход, Выключатель блокировки разъема зарядки (2013-2015) |
| 13 | 10A | Звуковой сигнал предупреждения интеллектуального ключа, Модуль управления кузовом (BCM), Автоматическое антиослепляющее внутреннее зеркало, Интегрированный передатчик HomeLink, Модуль управления транспортным средством (VCM), Выключатель немедленной зарядки, Разъем для подключения данных, Усилитель автоматического кондиционера |
| 14 | 15A | Электровентилятор, Транзистор мощности |
| 15 | — | — |
| 16 | 15A | Электровентилятор, Транзистор мощности |
| 17 | 15A | Реле заднего подогрева сидений |
| 18 | 10A | 2011-2012: Модуль управления электронным стояночным тормозом, Выключатель стояночного тормоза |
| 19 | 10A | Блок управления телематикой (TCU), Многофункциональный выключатель, Блок управления Аудио/Видео (AV), Выключатель дистанционного управления зеркалами дверей, Блок управления Bluetooth (2014-2015) |
| 20 | — | — |
| 21 | 20A | Розетка питания |
| 22 | 10A | Обогрев зеркал заднего вида |
| Реле | ||
| R1 | Вентилятор №1 | |
| R2 | Аксессуары | |
| R3 | Зажигание №2 |
Расположение блока предохранителей
Схема блока предохранителей №1
Назначение предохранителей в блоке предохранителей моторного отсека №1
| № | А | Защищаемая цепь |
|---|---|---|
| 41 | 15A | Реле заднего стеклоочистителя, Предохранитель: «22» |
| 42 | 15A | Реле заднего стеклоочистителя, Предохранитель: «22» |
| 43 | 20A | Контроллер литий-ионной батареи (LBC), Модуль управления транспортным средством (VCM), Реле SSOFF, Кондиционер (A/C), Усилитель антенны системы Nissan Anti-Theft (NATS), Реле блокировки разъема зарядки (2013-2015), Светильник порта зарядки (2013-2015), Реле исполнительного механизма открывания крышки порта зарядки (2013-2015) |
| 44 | — | — |
| 45 | 30A | Реле переднего стеклоочистителя |
| 46 | 10A | Левый задний комбинированный фонарь (Габаритный, Боковой маркер) |
| 47 | 10A | Правый задний комбинированный фонарь (Габаритный, Боковой маркер), Передние габаритные огни, Передние боковые маркеры, Фонари номерного знака, Освещение панели, Лампа перчаточного ящика |
| 48 | — | — |
| 49 | — | — |
| 50 | 15A | Передние противотуманные фары |
| 51 | 10A | Правая фара (Дальний свет) |
| 52 | 10A | Левая фара (Дальний свет) |
| 53 | 15A | Левая фара (Ближний свет), Модуль управления светодиодными фарами |
| 54 | 15A | Правая фара (Ближний свет), Модуль управления светодиодными фарами |
| 55 | 10A | Контроллер литий-ионной батареи (LBC), Модуль управления транспортным средством (VCM), Инвертор тягового электродвигателя |
| 56 | 10A | Реле заднего хода, Модуль управления Аудио/Видео (AV), Модуль управления транспортным средством (VCM), Аудиосистема (2014-2015) |
| 57 | 10A | 2013-2015: Модуль подачи питания (PDM), Контроллер литий-ионной батареи (LBC) |
| 58 | — | — |
| 59 | — | — |
| 60 | — | — |
| 61 | 15A | Модуль управления электрическим переключателем передач |
| 62 | 15A | Выключатель питания, Блок электрически управляемого интеллектуального тормоза (EDIB) |
| 63 | — | — |
| 64 | 15A | Реле F/S (Реле F/S CHG, Модуль управления транспортным средством (VCM)) |
| Реле | ||
| R1 | Задний стеклоочиститель | |
| R2 | — | |
| R3 | — | |
| R4 | Зажигание №1 |
Схема блока предохранителей №2
Назначение предохранителей в блоке предохранителей моторного отсека №2
| № | А | Защищаемая цепь |
|---|---|---|
| 31 | 10A | Реле охранного звукового сигнала |
| 32 | 20A | Реле кондиционера (A/C) (Насос отопителя, Электрический компрессор, Реле вентилятора (Катушка), Мотор дверцы режима, Мотор смесительной заслонки воздуха) |
| 33 | 10A | Реле F/S CHG, Модуль подачи питания (PDM), DC/DC, Зарядное устройство на борту |
| 34 | 20A | Блок управления телематикой (TCU), Блок управления Аудио/Видео (AV), Аудиосистема, Блок управления Bluetooth |
| 35 | 10A | Реле звукового сигнала |
| 36 | 30A | 2011-2012: Модуль управления электронным стояночным тормозом |
| 36 | 20A | 2013-2015: Система аудио BOSE, Навигационная система |
| 37 | 10A | Реле дневных ходовых огней |
| 38 | 10A | Выключатель стоп-сигнала, Стоп-сигналы, Верхний стоп-сигнал, Модуль управления кузовом (BCM), Блок электрически управляемого интеллектуального тормоза (EDIB), Лампа модуля управления транспортным средством (VCM), Система контроля безопасности, Блок управления звуком приближающегося транспортного средства для пешеходов (VSP) |
| 79 | — | — |
| 80 | — | — |
| 81 | — | — |
| 82 | 15A | Блок резервного питания тормозов, Блок электрически управляемого интеллектуального тормоза (EDIB) |
| G | 40A | Реле M/C (Предохранители: «71», «72», «73», «74»), Модуль управления транспортным средством (VCM) |
| H | 40A | Модуль управления кузовом (BCM), Электростеклоподъемники, Система контроля безопасности, Центральный замок, Система контроля давления в шинах, Задний стеклоочиститель/стекломойка, Реле аксессуаров (Катушка), Система автоматического освещения, Поворотники и аварийная сигнализация |
| I | 40A | Реле зажигания (Предохранители: «1», «2», «3», «4», «5», «6», «18») |
| J | 50A | Блок управления и исполнительный механизм ABS (Клапаны) |
| K | 50A | Реле вентилятора охлаждения, Модуль управления вентилятором охлаждения |
| L | 30A | Блок управления и исполнительный механизм ABS (Мотор) |
| M | — | — |
| N | 60A | Блок управления электроусилителем руля (EPS) |
| Реле | ||
| R1 | Звуковой сигнал |
Схема блока предохранителей №3
Назначение предохранителей в блоке предохранителей моторного отсека №3
| № | А | Защищаемая цепь |
|---|---|---|
| 75 | 15A | 2013-2015: Блок электрически управляемого интеллектуального тормоза (EDIB) |
| 76 | 10A | 2013-2015: Модуль подачи питания (PDM) |
| 77 | 20A | 2013-2015: Выключатель стоп-сигнала, Модуль управления транспортным средством (VCM), Контроллер литий-ионной батареи (LBC), Усилитель антенны системы Nissan Anti-Theft (NATS) |
| O | 40A | Исполнительный механизм стояночного тормоза A |
| Реле | ||
| R1 | Розетка питания | |
| R2 | Исполнительный механизм стояночного тормоза | |
| R3 | F/S Chg | |
| R4 | Исполнительный механизм открывания крышки порта зарядки | |
| R5 | Вентилятор охлаждения | |
| R6 | A/C | |
| R7 | Дневной свет №1 |
Блок реле
| № | А | Защищаемая цепь |
|---|---|---|
| 71 | 10A | Электрический водяной насос №1 |
| 72 | 10A | 2011-2012: Электрический водяной насос №2 |
| 73 | 10A | Реле вентилятора охлаждения (Катушка), Порт быстрой зарядки, DC/DC |
| 74 | 10A | Контроллер литий-ионной батареи (LBC), DC/DC, Инвертор тягового электродвигателя, Зарядное устройство на борту |
| 75 | 10A | 2011-2012: Реле питания электрического переключателя передач, Модуль управления электрическим переключателем передач |
| 76 | 20A | 2011-2012: Реле исполнительного механизма стояночного тормоза A |
| 77 | 20A | 2011-2012: Реле исполнительного механизма стояночного тормоза B |
| 78 | 10A | 2011-2012: Батарея блока управления, Блок электрически управляемого интеллектуального тормоза (EDIB) |
| Реле | ||
| R1 | 2013-2015: Дневной свет №2 | |
| R2 | M/C | |
| R3 | Охранный звуковой сигнал транспортного средства | |
| R4 | Задний ход |
Предохранители на аккумуляторе (Блок плавких вставок)
| № | А | Защищаемая цепь |
|---|---|---|
| A | 250A | Модуль подачи питания (PDM), DC/DC, Предохранители: «B», «C», «D», «E» |
| B | 100A | Реле дальнего света фар (Предохранители: «51», «52»), Реле ближнего света фар (Предохранители: «53», «54»), Реле габаритных огней (Предохранители: «46», «47»), Реле передних противотуманных фар (Предохранитель: «50»), Предохранители: «G», «H», «I», «J», «K», «L», «N», «31», «32», «33», «34», «35», «36», «37», «38», «45» |
| C | 100A | Реле аксессуаров (Предохранители: «19», «21»), Реле вентилятора (Предохранители: «14», «16»), Предохранители: «9», «43», «64», «82» |
| D | 80A | Реле зажигания (Реле заднего стеклоочистителя (Катушка), Реле переднего стеклоочистителя Hi/Lo (Катушка), Предохранители: «55», «56», «61», «62»), Реле переднего стеклоочистителя (Катушка), Предохранители: «O», «7», «8», «9», «10», «11», «12», «13», «17», «41», «42», «43», «64», «75», «76», «77» |
| E | 100A | Реле дальнего света фар (Предохранители: «51», «52»), Реле ближнего света фар (Предохранители: «53», «54»), Реле габаритных огней (Предохранители: «46», «47»), Реле передних противотуманных фар (Предохранитель: «50») |
| F | 60A | Блок электрически управляемого интеллектуального тормоза (EDIB) |
