В этой статье мы рассмотрим Nissan Navara / Frontier первого поколения (D22), выпускавшийся с 1997 по 2004 год. Здесь вы найдете схемы блоков предохранителей Nissan Navara 1997, 1998, 1999, 2000, 2001, 2002, 2003 и 2004, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Nissan Navara 1997-2004
Расположение блока предохранителей

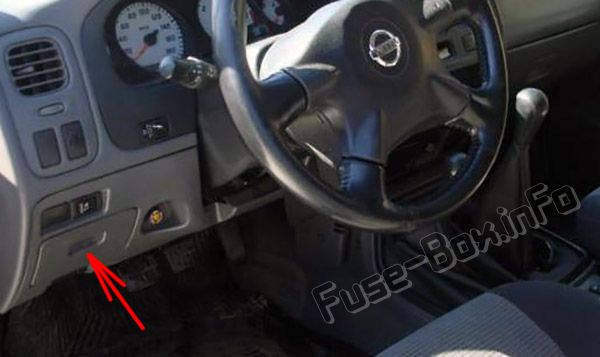

Он расположен в панели приборов, за защитной крышкой.
Схема блока предохранителей
Назначение предохранителей в салоне
| № | А | Компонент |
|---|---|---|
| 1 | Реле 1 основных цепей зажигания | |
| 2 | Реле вспомогательной цепи зажигания | |
| 3 | Реле 2 основных цепей зажигания | |
| 4 | Реле стеклоподъемников | |
| 5 | Тепловая защита (центральный замок) | |
| F1 | 20A | Задний стеклоочиститель / обогреватель |
| F2 | 10A | Система антиблокировки тормозов (ABS), стоп-сигналы |
| F3 | 10A | Лампы внутреннего освещения, противотуманные фары |
| F4 | — | — |
| F5 | 10A | Поворотники / аварийная сигнализация |
| F6 | 10A | Кондиционер, антикражная система, антенна аудиосистемы, система управления АКПП, часы, диагностический разъем, иммобилайзер, панель приборов, дистанционный центральный замок, датчик скорости автомобиля |
| F7 | 10A | Аудиосистема, антенна аудиосистемы |
| F8 | 10A | Подогрев сидений |
| F9 | — | — |
| F10 | 10A | Поворотники / аварийная сигнализация |
| F11 | 10A | Система SRS (подушка безопасности), система управления АКПП, зарядная система, дневные ходовые огни, индикатор неисправности системы управления двигателем, свечи накала, иммобилайзер, панель приборов, счетчики / индикаторы, задний ход, датчик скорости автомобиля, индикаторы |
| F12 | 10A | Система ABS, звуковой сигнал / звуковой оповещатель, система управления АКПП, диагностический разъем, дневные ходовые огни, ближний / дальний свет, стеклоподъемники, переключатель прогрева двигателя, обогрев зеркал, обогрев заднего стекла, дистанционный центральный замок |
| F13 | 10A | Дополнительный клапан холостого хода (некоторые модели), система кондиционирования, реле вентилятора охлаждения |
| F14 | — | — |
| F15 | 15A | Обогреватель / кондиционер |
| F16 | 15A | Обогреватель / кондиционер |
| F17 | 15A | Прикуриватель |
| F18 | 20A | Омыватель фар |
| F19 | 10A | Обогрев зеркал боковых дверей |
| F20 | 10A | Дневные ходовые огни, электронный блок управления двигателем (сигнал запуска) |
| F21 | 10A | Система управления двигателем, иммобилайзер |
| F22 | 15A | Система управления двигателем, реле топливного насоса |
| F23 | 15A | Система управления двигателем (ZD30) |
| F24 | 10A | Подушка безопасности |
| F25 | 10A | Управление двигателем |
| F26 | 20A | Стеклоочиститель / омыватель лобового стекла |
| F27 | 10A | Звуковой сигнал / звуковой оповещатель, корректор фар, габаритные огни передние / задние (левые), подсветка номерного знака слева, подсветка переключателей |
| F28 | 10A | Габаритные огни передние / задние (правые), подсветка номерного знака справа |
| F29 | — | — |
Расположение блока предохранителей
Блок предохранителей расположен в моторном отсеке (справа).
Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке
| № | А | Компонент |
|---|---|---|
| FA | 80A/100A | Распределение питания аккумулятора (80A — бензин, 100A — дизель) |
| FB | 60A/80A | Свечи накала (60A — двигатель YD, 80A — кроме двигателя YD) |
| FC | 40A | Центральный замок, стеклоподъемники |
| FD | 30A | Электровентилятор охлаждения |
| FE | — | — |
| FF | 40A | Замок зажигания |
| FG | 30A | Система антиблокировки тормозов (ABS) |
| FH | 30A | Система антиблокировки тормозов (ABS) |
| FI | 30A | Комбинированное переключение, дневные ходовые огни |
| F31 | 10A | Зарядная система |
| F32 | 10A | Сигнал(ы) |
| F33 | 10A | Система управления двигателем, иммобилайзер (бензин) |
| F34 | — | — |
| F35 | 10A | Система управления двигателем (дизель) |
| F36 | 20A | Система управления двигателем, иммобилайзер (дизель) |
| F37 | 15A | Комбинированное переключение, дневные ходовые огни, ближний / дальний свет, фары, противотуманные фары |
| F38 | 15A | Комбинированное переключение, дневные ходовые огни, ближний / дальний свет, фары |
| F39 | 10A | Аудиосистема |
| F40 | 15A | Противотуманные фары (некоторые модели) |
| Реле | ||
| 1 | Реле электровентилятора охлаждения | |
| 2 | Реле электромагнитной муфты компрессора А/С | |
| 3 | Реле сигнала | |
| 4 | Реле блокировки пуска («P» / «N») | |
| 5 | Реле системы управления двигателем |
