В этой статье мы рассмотрим Nissan Note первого поколения (E11), выпускавшийся с 2007 по 2014 год. Здесь вы найдете схемы блоков предохранителей для Nissan Note 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013, получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Nissan Note 2004-2013

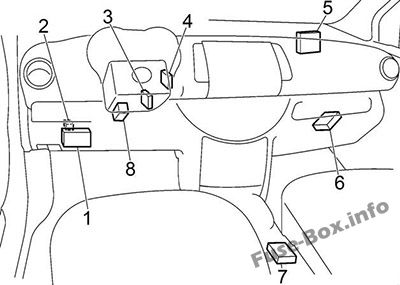

Обзор пассажирского отсека
Автомобили с левым рулем
Автомобили с правым рулем
1. Блок предохранителей
2. Реле блокировки дверей (с системой интеллектуального ключа)
3. Усилитель антенны системы NATS (Nissan Anti-Theft System)
4. Блок интеллектуального ключа (с системой интеллектуального ключа)
5. Модуль управления кузовом (BCM)
6. Модуль управления трансмиссией
7. Диагностический датчик подушки безопасности
8. Блок управления ESP
Обзор моторного отсека
1. Блок предохранителей (IPDM E/R)
2. Блок реле PTC
3. Дополнительный блок предохранителей
4. K9K: Блок предохранителей плавкого типа
5. Держатель предохранителей плавкого типа (на аккумуляторе)
6. LHD: Актуатор и электронный блок ABS
7. RHD: Актуатор и электронный блок ABS
8. Мотор стеклоочистителя
9. Модуль управления двигателем (ECM)
Пассажирский отсек
Назначение предохранителей в пассажирском отсеке
| № | А | Цепь |
|---|---|---|
| 1 | 10 | Дополнительная система пассивной безопасности |
| 2 | 10 | Электроусилитель рулевого управления Реле зажигания Реле топливного насоса Система Nissan Anti-Theft Система интеллектуального ключа Модуль управления кузовом (BCM) |
| 3 | 10 | Приборная панель Предупреждающие лампы Подсветка Предупреждающий зуммер Система зарядки |
| 4 | 15 | Омыватель лобового стекла Омыватель заднего стекла |
| 5 | 10 | Обогрев зеркал |
| 6 | 10 | Аудиосистема Система интеллектуального ключа Система Nissan Anti-Theft Зеркала дверей |
| 7 | 10 | Модуль управления кузовом (BCM) |
| 8 | 10 | Центральная блокировка Многофункциональная система дистанционного управления Система интеллектуального ключа Дополнительная сигнализация — предпроводка Предупреждающий зуммер Система Nissan Anti-Theft |
| 9 | 10 | Стоп-сигналы Выключатель тормоза Антиблокировочная система тормозов Система стабилизации Предупреждающие лампы Система интеллектуального ключа |
| 10 | — | — |
| 11 | — | — |
| 12 | 10 | Салонное освещение Многофункциональная система дистанционного управления Подсветка Освещение зеркал и багажника Датчик дождя Предупреждающий зуммер |
| 13 | — | — |
| 14 | 10 | Подсветка панели OBD II (бортовая компьютерная диагностика) Система интеллектуального ключа Поворотники и аварийная сигнализация |
| 15 | 15 | Кондиционер воздуха |
| 16 | 10 | PTC-обогреватель |
| 17 | 15 | Кондиционер воздуха |
| 18 | 15 | Задняя розетка |
| 19 | 10 | Обогрев сидений |
| 20 | 15 | Передняя розетка (прикуриватель) |
| Реле | ||
| R1 | Мотор вентилятора | |
| R2 | Аксессуары |
Моторный отсек
Назначение предохранителей в моторном отсеке
| № | А | Цепь |
|---|---|---|
| 41 | — | — |
| 42 | — | — |
| 43 | 10 | Фары справа (высокий луч) Система дневных ходовых огней Автоматическое управление светом |
| 44 | 10 | Фары слева (высокий луч) Система дневных ходовых огней Автоматическое управление светом |
| 45 | 10 | Задние фонари Габаритные огни Автоматическое управление светом Подсветка |
| 46 | 10 | Задние фонари Габаритные огни Автоматическое управление светом Фары Подсветка |
| 47 | — | — |
| 48 | 20 | Система стеклоочистителя и омывателя (с датчиком дождя) |
| 49 | 15 | Фары слева (низкий луч) Система дневных ходовых огней Автоматическое управление светом |
| 50 | 15 | Фары справа (низкий луч) Система дневных ходовых огней Автоматическое управление светом |
| 51 | 10 | Кондиционер воздуха |
| 52 | — | — |
| 53 | — | — |
| 54 | — | — |
| 55 | 15 | Обогрев заднего стекла Предохранитель «5» |
| 56 | 15 | Обогрев заднего стекла Предохранитель «5» |
| 57 | 15 | CR, HR: Реле топливного насоса |
| 58 | 10 | Датчик скорости автомобиля АКПП (датчик оборотов) Датчик температуры жидкости АКПП и питание TCM Основное питание и заземление Датчик оборотов турбины |
| 59 | 10 | Антиблокировочная система тормозов Система стабилизации |
| 60 | 10 | Выключатель положения селектора парковка/нейтраль Неконтролируемые элементы Система пуска Задний ход Индикатор АКПП Задний стеклоочиститель и омыватель |
| 61 | 20 | CR, HR: Реле мотор управления дросселем |
| 62 | 20 | Реле модуля управления двигателем Основное питание и заземление Датчик массового расхода воздуха Датчик положения коленвала (CKPS) Датчик положения распредвала (PHASE) Электромагнит клапана продувки адсорбера Система зажигания Электромагнит клапана регулировки фаз газораспределения Дополнительная сигнализация — предпроводка Форсунки топлива Датчик положения распредвала Регулятор расхода топлива Электромагнит клапана наддува турбонаддува Выключатель тормоза Питание ECM для резервного копирования (двигатель CR) |
| 63 | 10 | CR, HR: Передний подогреваемый датчик кислорода Задний подогреваемый датчик кислорода Функция топливной системы впрыска |
| 64 | 10 | CR, HR: Функция топливной системы впрыска Форсунки топлива |
| 65 | 20 | Передние противотуманные фары |
| Реле | ||
| R1 | Обогрев заднего стекла | |
| R2 | Модуль управления двигателем (ECM) | |
| R3 | Фары низкий луч | |
| R4 | Передние противотуманные фары | |
| R5 | Стартер | |
| R6 | — | |
| R7 | Вентилятор охлаждения (высокая скорость) | |
| R8 | Вентилятор охлаждения (низкая скорость) | |
| R9 | Зажигание |
Дополнительный блок предохранителей
Назначение предохранителей в дополнительном блоке
| № | А | Цепь |
|---|---|---|
| 31 | — | — |
| 32 | — | — |
| 33 | — | — |
| 34 | 15 | Аудиосистема |
| 35 | 10 | Гудок |
| 36 | 10 | CR, HR: Система зарядки |
| 37 | 10 | Система дневных ходовых огней |
| 38 | — | — |
| F | 40 | Антиблокировочная система тормозов Система стабилизации |
| G | 40 | Реле вентилятора охлаждения (низкая) Реле вентилятора охлаждения (высокая) |
| H | 40 | Выключатель зажигания |
| I | 40 | PTC-обогреватель |
| J | 40 | Электростеклоподъемники Модуль управления кузовом (BCM) |
| K | 30 | Антиблокировочная система тормозов Система стабилизации |
| L | 30 | Омыватель фар |
| M | 60 | Электроусилитель рулевого управления |
| Реле | ||
| R1 | Дневные ходовые огни | |
| R2 | Гудок |
Блок предохранителей плавкого типа (двигатель K9K)
| № | А | Цепь |
|---|---|---|
| N | 80 | PTC-обогреватель |
| O | 60 | Быстрая система подогрева |
| P | 80 | PTC-обогреватель |
Блок предохранителей плавкого типа
Блок предохранителей плавкого типа
| № | А | Цепь |
|---|---|---|
| A | 80 | CR: Система зарядки, система пуска Предохранители «B», «C» |
| A | 140 | HR: Система зарядки, система пуска Предохранители «B», «C» |
| A | 250 | K9K: Система зарядки Предохранители «B», «C», «N», «O», «P» |
| B | 80 | CR, K9K: Предохранители «35», «36», «37», «38», «F», «G», «H», «I», «J», «K», «L», «M» |
| B | 100 | HR: Предохранители «35», «36», «37», «38», «F», «G», «H», «I», «J», «K», «L», «M» |
| C | 80 | Реле правой фары высокий луч (предохранитель «43») Реле левой фары высокий луч (предохранитель «44») Реле задних фонарей (предохранители «45», «46») Реле фар низкий луч (предохранители «49», «50») Реле передних противотуманных фар (предохранитель «65») Предохранители «48», «51» |
| D | 60 | Реле зажигания (основное реле стеклоочистителя Реле стеклоочистителя высокая/низкая Предохранители «57» (CR, HR), «58», «59», «60», «63» (CR, HR), «64» (CR, HR)), реле топливного насоса (CR, HR), предохранители «55», «56», «61», «62» |
| E | 80 | Реле аксессуаров (предохранители «18», «19», «20») Реле мотора вентилятора (предохранители «15», «16», «17») Предохранители «1», «2», «3», «4», «5», «6», «7», «8», «9», «12», «14» |
