В этой статье мы рассмотрим Nissan Patrol пятого поколения (Y61), выпускавшийся с 1997 по 2013 год. Здесь вы найдете схемы блоков предохранителей для Nissan Patrol 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013, получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Nissan Patrol 1997-2013
Расположение блока предохранителей

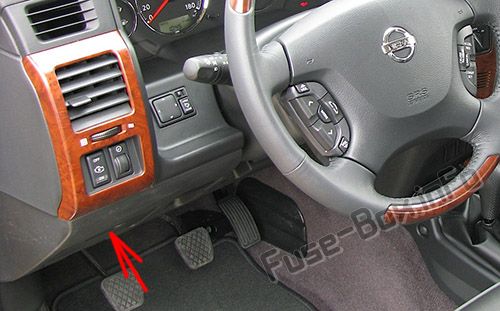

Блок предохранителей расположен слева под рулевым колесом, за крышкой.
Схема блока предохранителей
Назначение предохранителей в салоне автомобиля
| № | A | Компонент |
|---|---|---|
| 1 | Реле вентилятора отопителя | |
| 2 | Реле основного зажигания | |
| 3 | Вспомогательное реле цепи зажигания | |
| F1 | 15A | |
| F2 | 15A | |
| F3 | 20A | Стеклоочиститель / омыватель лобового стекла |
| F4 | 15A | |
| F5 | 15A | |
| F6 | 10A/20A | |
| F7 | 7,5A | Система ABS / ESP |
| F8 | 7.5A | |
| F9 | 7.5A | |
| F10 | 10A | Аудиосистема |
| F11 | 7.5A | Поворотные огни |
| F12 | 7.5A | |
| F13 | 15A | Прикуриватель |
| F14 | 10A | |
| F15 | 10A | |
| F16 | 10A | Система SRS |
| F17 | 15A | |
| F18 | 10A | Стеклоочиститель / омыватель заднего стекла |
| F19 | 15A | 2002: Омыватель фар |
| F20 | 10A | |
| F21 | 10A | Система управления двигателем |
| F22 | 15A | |
| F23 | 7,5A | Электропривод зеркал |
| F24 | 7.5A | |
| F25 | 10A | |
| F26 | 7.5A | |
| F27 | 15A | Топливный насос |
| F28 | 10A |
Расположение блока предохранителей
Блок предохранителей расположен в моторном отсеке (справа).
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | A | Компонент |
|---|---|---|
| FA | 100A | Нагревательные свечи |
| FB | 100A / 120A | Генератор |
| FC | 30A / 40A | Мотор вентилятора охлаждения |
| FD | 30A/40A | |
| FE | 40A | |
| FF | 80A | 2002: Блок предохранителей / реле панели приборов |
| FG | 50A | |
| FH | 30A/40A | |
| FI | 30A | Система ABS / ESP |
| FJ | 30A | Цепи замка зажигания |
| F41 | 7.5A/20A | |
| F42 | 7.5A/20A | |
| F43 | 15 A | |
| F44 | 20A | |
| F45 | 10A / 15A | Обогрев лобового стекла |
| F46 | 15A | Прикуриватель |
| F47 | 7.5A | Генератор |
| F48 | 10A | Поворотные огни |
| F49 | 7.5A/10A/15A/20A | |
| F50 | 7.5A/10A/20A | |
| F51 | 15A | |
| F52 | 15A | |
| F53 | 15A | Противотуманные фары |
| F54 | 10A | |
| F55 | 15A | 2002: Мотор вентилятора охлаждения |
| F56 | 10A | Аудиосистема |
| Отдельно могут быть дополнительные предохранители: F61 — (15A) Обогрев лобового стекла, F62 — Не используется, F63 — (20A) Омыватель фар, F64 — (10A) Аудиосистема. |
Блоки реле
Блок реле 1
Блок реле 2
| № | Компонент |
|---|---|
| Блок реле 1 | |
| 1 | |
| 2 | |
| 3 | Дизель: Реле системы управления трансмиссией |
| 4 | Реле противотуманных фар |
| 5 | Обогрев заднего стекла |
| 6 | Реле кондиционера |
| 7 | |
| 8 | |
| 9 | Реле сигнала |
| 10 | |
| 11 | |
| 12 | Реле системы 4WD |
| Блок реле 2 | |
| 1 | |
| 2 | Реле заднего хода |
| 3 | Реле модуля управления дросселем |
| 4 | PVN |
| 5 |
