В этой статье мы рассмотрим Nissan Quest третьего поколения (V42), выпускавшийся с 2004 по 2009 год. Здесь вы найдете схемы блоков предохранителей для Nissan Quest 2004, 2005, 2006, 2007, 2008 и 2009, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Nissan Quest 2004-2009

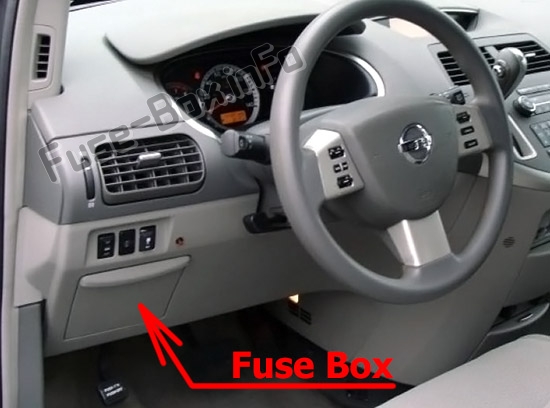

Расположение блока предохранителей
Блок предохранителей расположен за отделением для хранения слева от руля.
Схема блока предохранителей
Назначение предохранителей и реле в панели приборов
| № | А | Описание |
|---|---|---|
| 1 | 10 | Блок управления регулировкой педали, Выключатель стоп-сигналов |
| 2 | 10 | Реле вентилятора переднего обдува, Передний блок управления воздухом |
| 3 | 15 | Модуль управления кузовом (BCM), Автоматическое антиослепляющее внутреннее зеркало |
| 4 | 10 | Аудиосистема, Переключатель AV, Блок дисплея, Блок управления дисплеем, Блок управления навигацией, DVD-плеер, Тюнер спутникового радио, Модуль управления кузовом (BCM) |
| 5 | 15 | Передняя розетка питания 2, Задняя розетка питания (2-й ряд) |
| 6 | 10 | Переключатель дистанционного управления зеркалами дверей |
| 7 | — | Не используется |
| 8 | 10 | Зеркала дверей |
| 9 | 10 | Блок управления водительским сиденьем, Диод 1 |
| 10 | 15 | Вентилятор заднего обдува |
| 11 | 15 | Вентилятор заднего обдува |
| 12 | 10 | Выключатель тормоза ASCD (Автоматический контроль скорости), Разъем для диагностики данных, Комбинационный прибор, Реле подогрева сидений, Выключатель нейтрального положения парковки, Блок дисплея, Датчик угла поворота руля, Блок управления дисплеем, Блок управления навигацией, Блок управления задней дверью, Блок управления раздвижными дверями RH/LH, Блок управления сонаром, Дневные ходовые огни, Свободные руки телефон |
| 13 | 10 | Диагностический датчик подушки безопасности, Блок управления системой классификации пассажиров |
| 14 | 10 | Комбинационный прибор, Выключатель нейтрального положения парковки, Автоматическое затемняющееся внутреннее зеркало |
| 15 | — | Не используется |
| 16 | 10 | Форсунки, Модуль управления кузовом (BCM), Модуль управления двигателем (ECM) |
| 17 | 10 | Блок управления навигацией, Блок управления задней дверью, Блок управления раздвижными дверями RH/LH, Блок управления водительским сиденьем, Переключатель памяти сиденья, Блок управления автопозиционированием привода |
| 18 | 15 | Сабвуфер |
| 19 | 15 | Модуль управления трансмиссией (TCM), Переключатель A/V, Блок дисплея, Датчик угла поворота руля, Комбинационный прибор, Передний электронно-управляемый опорный двигатель, Блок управления дисплеем, Переключатель ключа, Передний блок управления воздухом |
| 20 | 10 | Выключатель стоп-сигналов |
| 21 | 15 | Передняя розетка питания 1, Задняя розетка питания (Грузовой отсек) |
| 22 | 15 | Реле открывания лючка бензобака, DVD-плеер |
| Реле | ||
| R1 | Вентилятор | |
| R2 | Аксессуары |
Расположение блока предохранителей
Схема блока предохранителей №1
Назначение предохранителей и реле в блоке предохранителей моторного отсека №1
| № | А | Описание |
|---|---|---|
| 32 | 20 | Реле заднего стеклоочистителя |
| 33 | 10 | Реле кондиционера |
| 34 | 15 | IPDM E/R CPU |
| 35 | 15 | Модуль управления двигателем (ECM), Реле ECM, Усилитель антенны NATS |
| 36 | 15 | Фары ближний свет (правая), Диод 3 |
| 37 | 20 | Реле заднего стеклоочистителя |
| 38 | 10 | Фары дальний свет (левая), Блок управления дневными ходовыми огнями |
| 39 | 30 | Реле переднего стеклоочистителя |
| 40 | 10 | Фары дальний свет (правая), Реле дневных ходовых огней, Диод 3 |
| 41 | 15 | Реле задних фонарей, Реле поворотников, IPDM E/R CPU |
| 42 | 10 | Реле насоса отопителя |
| 43 | 15 | Реле передних противотуманных фар |
| 44 | 15 | Реле электродвигателя дроссельной заслонки |
| 45 | 15 | Фары ближний свет (левая), Дневные ходовые огни |
| 46 | 15 | Датчик расхода воздуха, Датчик нагрева кислорода |
| 47 | 10 | Комбинационный переключатель (передний стеклоочиститель и омыватель, задний стеклоочиститель и омыватель) |
| 48 | 10 | Модуль управления трансмиссией (TCM), Датчик оборотов, Датчик оборотов турбины, Реле зажигания АКПП |
| 49 | 10 | ABS |
| 50 | 15 | Реле топливного насоса |
| Реле | ||
| R1 | Модуль управления двигателем | |
| R2 | Фары дальний свет | |
| R3 | Фары ближний свет | |
| R4 | Стартер | |
| R5 | Зажигание | |
| R6 | Вентилятор охлаждения (№1) | |
| R7 | Вентилятор охлаждения (№3) | |
| R8 | Вентилятор охлаждения (№2) | |
| R9 | Электродвигатель дроссельной заслонки | |
| R10 | Топливный насос | |
| R11 | Передние противотуманные фары |
Схема блока предохранителей №2
Назначение предохранителей и реле в блоке предохранителей моторного отсека №2
| № | А | Описание |
|---|---|---|
| 24 | 20 | Питание прицепа |
| 25 | 15 | Реле клаксона |
| 26 | 10 | Генератор |
| 27 | 15 | Реле подогрева сидений |
| 28 | 20 | Реле вентилятора переднего обдува |
| 29 | 15 | Дневные ходовые огни |
| 30 | 20 | Реле вентилятора переднего обдува |
| 31 | 20 | Аудиосистема, Усилитель BOSE, Тюнер спутникового радио |
| F | 40 | ABS |
| G | 40 | Реле вентилятора охлаждения 2 |
| H | 40 | Реле вентилятора охлаждения 1, Реле вентилятора охлаждения 3 |
| I | 40 | Автоматический выключатель 1 (Система автоматического закрывания раздвижных дверей, Электропривод сиденья) |
| J | 50 | Модуль управления кузовом (BCM) |
| K | 40 | Переключатель зажигания |
| L | 40 | ABS |
| M | 40 | Автоматический выключатель 2 (Система регулировки педали, Автоматическое позиционирование привода, Система автоматического закрывания раздвижных дверей, Электропривод сиденья) |
| Реле | ||
| R1 | Клаксон | |
| R2 | Вентилятор переднего обдува |
Блок плавких перемычек (Основные предохранители)
Он расположен на положительном клемме аккумулятора
Блок плавких перемычек
| № | А | Описание |
|---|---|---|
| A | 140 | Генератор, Предохранители D, E |
| B | 80 | Реле аксессуаров (Предохранители 4, 5, 6), Реле вентилятора заднего обдува (Предохранители 10, 11), Предохранители 3, 17, 18, 19, 20, 21, 22 |
| C | 60 | Реле зажигания (Предохранители 42, 46, 47, 48, 49, 50), Предохранители 33, 34, 35, 37 |
| D | 80 | Реле фар дальний свет (Предохранители 38, 40), Реле фар ближний свет (Предохранители 36, 45), Предохранители 32, 39, 41, 43, 44 |
| E | 100 | Предохранители F, G, H, J, 24, 25, 26, 27 |
