В этой статье мы рассмотрим Nissan Quest четвертого поколения (RE52), выпускавшийся с 2011 по 2017 год. Здесь вы найдете схемы коробок предохранителей для Nissan Quest 2011, 2012, 2013, 2014, 2015, 2016 и 2017, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Nissan Quest 2011-2017

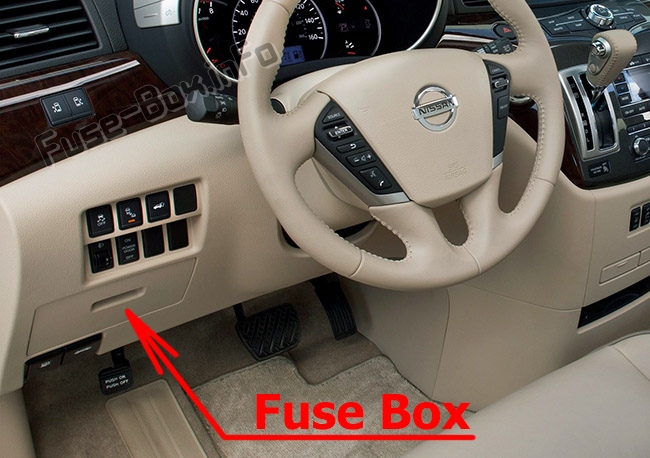

Расположение коробки предохранителей
Коробка предохранителей расположена за крышкой на стороне водителя приборной панели.
Схема коробки предохранителей
Назначение предохранителей в приборной панели
| № | Номинал, А | Описание |
|---|---|---|
| 1 | 15 | Переключатель подогрева сидений |
| 2 | 10 | Блок диагностики подушки безопасности, Блок управления системой классификации пассажиров |
| 3 | 10 | Усилитель кондиционера, Модуль управления автоматической задней дверью, Блок управления раздвижной дверью, Модуль управления рулевым управлением, Выключатель тормоза АКПП, Выключатель стоп-сигналов, Датчик выхлопных газов / внешнего запаха, Соленоидный клапан электронно управляемой опоры двигателя, Разъем для диагностики, Основной выключатель розетки 120В переменного тока, Датчик угла поворота руля, Ионизатор, Адаптер телефона, Блок управления Аудио/Видео, Задний дисплей, Автоматическое антибликовое внутреннее зеркало, Блок управления системой кругового обзора, Управление задним кондиционером |
| 4 | 10 | Комбинационный прибор, Реле резерва |
| 5 | — | Не используется |
| 6 | 15 | Звуковой сигнал интеллектуального ключа, Разъем для диагностики, Усилитель кондиционера, Реле селективной разблокировки, Автоматическое антибликовое внутреннее зеркало, Комбинационный прибор |
| 7 | 10 | Выключатель стоп-сигналов, Реле стоп-сигналов, BCM (Модуль управления кузовом) |
| 8 | 20 | Розетка питания багажного отделения |
| 9 | 10 | Модуль управления автоматической задней дверью, Звуковой сигнал предупреждения автоматической задней двери, Звуковой сигнал предупреждения раздвижной двери, Блок управления раздвижной дверью, Блок управления возвратом спинки сиденья, Реле актуатора разблокировки спинки сиденья |
| 10 | 10 | BCM (Модуль управления кузовом), Переключатель памяти сидений, Приемник дистанционного управления |
| 11 | 10 | Модуль управления трансмиссией (TCM), Кнопка зажигания |
| 12 | — | Не используется |
| 13 | 10 | Зеркало дверное, Усилитель кондиционера |
| 14 | — | Не используется |
| 15 | 20 | Задний стеклоочиститель |
| 16 | — | Не используется |
| 17 | — | Не используется |
| 18 | — | Не используется |
| 19 | 10 | Усилитель кондиционера, Аудиосистема, Адаптер телефона, Многофункциональный переключатель, Передний дисплей, Блок управления Аудио/Видео, Тюнер спутникового радио, Задний дисплей, Переключатель дистанционного управления зеркалом двери |
| 20 | 20 | Передняя розетка питания |
| 21 | 15 | Передний мотор вентилятора |
| 22 | 15 | Передний мотор вентилятора |
| Реле | ||
| R1 | Зажигание | |
| R2 | Задний стеклоочиститель | |
| R3 | Аксессуары | |
| R4 | Передний вентилятор |
Дополнительный держатель предохранителей
| № | Номинал, А | Описание |
|---|---|---|
| 23 | 15 | Реле заднего вентилятора |
| 24 | 15 | Реле заднего вентилятора |
| 25 | — | — |
| 61 | — | — |
Расположение коробки предохранителей
Схема коробки предохранителей
Назначение предохранителей и реле в моторном отсеке
| № | Номинал, А | Описание |
|---|---|---|
| 31 | — | Не используется |
| 32 | — | Прицеп |
| 33 | 30 | Блок управления возвратом спинки сиденья, Реле актуатора разблокировки спинки сиденья |
| 34 | 30 | Инверторный блок |
| 35 | 20 | Аудиосистема, Блок управления Аудио/Видео, Тюнер спутникового радио, Дисплей (передний, задний), Блок управления системой кругового обзора, Адаптер телефона |
| 36 | — | Не используется |
| 37 | 15 | Реле звукового сигнала |
| 38 | 10 | Генератор |
| F | 30 | ABS |
| G | 20 | ABS |
| H | 40 | Реле зажигания (Предохранители: «1», «2», «3», «4»), IPDM E/R, Предохранитель: «6» |
| I | — | Не используется |
| J | 40 | Размыкатель цепи (Модуль управления автоматической задней дверью), Размыкатель цепи (Блок управления раздвижной дверью, Блок управления задней дверью) |
| K | 40 | Реле вентилятора охлаждения 2, Реле вентилятора охлаждения 3 |
| L | 40 | BCM (Модуль управления кузовом), Размыкатель цепи (Блок управления автоматическим приводом сидений, Управление сиденьем водителя, Переключатель поясничной поддержки) |
| M | 40 | Вентилятор охлаждения 1 |
| 41 | 15 | Реле топливного насоса |
| 42 | 10 | Реле вентилятора охлаждения 2, Реле вентилятора охлаждения 3 |
| 43 | 10 | Датчик скорости вторичный, Модуль управления трансмиссией (TCM) |
| 44 | 10 | Форсунки, Модуль управления двигателем (ECM) |
| 45 | 10 | ABS, Переключатель BSW, Модуль управления BSW, Боковой радар |
| 46 | 15 | Датчик соотношения воздух/топливо, Нагреваемый датчик кислорода |
| 47 | 10 | Комбинационный переключатель |
| 48 | — | Не используется |
| 49 | 10 | Реле кондиционера |
| 50 | 15 | Реле модуля управления двигателем (Соленоид VIAS, Соленоид управления фазой газораспределения, Клапан вентиляции EVAP, Конденсатор, Катушки зажигания, Модуль управления двигателем, Датчик массового расхода воздуха, Соленоид управления объемом продувки EVAP) |
| 51 | 15 | Реле мотора управления дросселем |
| 52 | 10 | Передние комбинационные лампы, Передние габаритные лампы, Регулировка фар |
| 53 | 10 | Задние комбинационные лампы, Лампы номерного знака, Выключатель VDC OFF, Переключатель регулировки фар, Лампа перчаточного ящика, Основной выключатель розетки 120В переменного тока, Основной выключатель автоматической двери, Комбинационный переключатель, Переключатель аварийной сигнализации, Усилитель кондиционера, Переключатель управления прибором, Переключатель подсветки, Переключатель BSW, Переключатель автоматической задней двери, Подсветка селектора CVT, Подсветка ног, Переключатель открытия/закрытия раздвижной двери, Аудиосистема, Переключатель подогрева сидений, Управление задним кондиционером, Лампа освещения карты, Переключатель дистанционного управления зеркалом двери, Переключатель выброса диска, Многофункциональный переключатель, Задний дисплей |
| 54 | 10 | Фара ближний свет (левая) |
| 55 | 10 | Фара ближний свет (правая) |
| 56 | 15 | Фара дальний свет (левая) |
| 57 | 15 | Фара дальний свет (правая) |
| 58 | 15 | Передний противотуманный свет |
| 59 | 10 | Реле дневных ходовых огней |
| 60 | 30 | Реле переднего стеклоочистителя |
| R1 | Реле звукового сигнала |
Блок плавких вставок (Основные предохранители)
Он расположен на положительном клемме аккумуляторной батареи.
| № | Номинал, А | Описание |
|---|---|---|
| A | 250 | Генератор, Стартер, Предохранители: «B», «C», «D» |
| B | 100 | Предохранители: «F», «G», «H», «J», «K», «L», «M», «32», «33», «34», «35», «37», «38» |
| C | 60 | Реле дальнего света фар (Предохранители: «54», «55»), Реле ближнего света фар (Предохранители: «56», «57»), Реле габаритных огней (Предохранители: «52», «53»), Предохранители: «58», «59», «60» |
| D | 100 | Модуль управления рулевым управлением |
| E | 80 | Реле зажигания (Предохранители: «41», «42», «43», «44», «45», «46», «47», «49»), Предохранители: «50», «51» |
| N | 100 | Реле аксессуаров (Предохранители: «19», «20»), Реле заднего стеклоочистителя (Предохранители: «13», «15»), Реле переднего вентилятора (Предохранители: «21», «22»), Предохранители: «6», «7», «8», «9», «10», «11», «23», «24» |
Дополнительный держатель предохранителей в моторном отсеке
| № | Номинал, А | Описание |
|---|---|---|
| 26 | 15 | Усилитель BOSE |
| 27 | 15 | Усилитель BOSE |
| 28 | 15 | Усилитель BOSE |
| 62 | — | — |
