В этой статье мы рассмотрим Nissan Sentra пятого поколения (B15), выпускавшийся с 2000 по 2006 год. Здесь вы найдете схемы блоков предохранителей для Nissan Sentra 2000, 2001, 2002, 2003, 2004, 2005 и 2006, информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Nissan Sentra 2000-2006
Расположение блока предохранителей

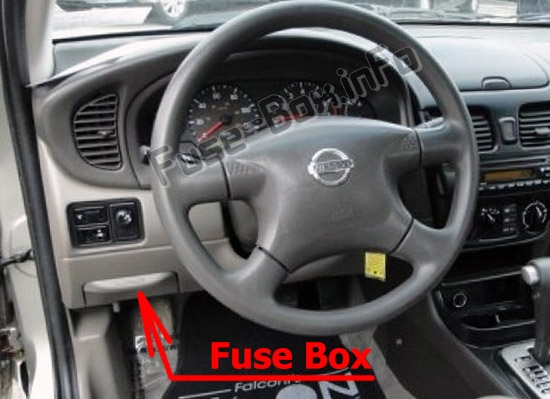

Блок предохранителей расположен ниже и слева от рулевого колеса за отделением для хранения.
Схема блока предохранителей
Назначение предохранителей и реле в панели приборов
| № | А | Назначение |
|---|---|---|
| 1 | 10 | Аудиосистема, переключатель дистанционного управления зеркалами дверей, реле розетки, блок управления интеллектуальным входом (SECU), тюнер спутникового радио (2004-2006), CD-чейнджер (2005-2006) |
| 2 | 10 | Переключатель стоп-сигналов, стоп-сигналы, высокий стоп-сигнал |
| 3 | 15 | Реле розетки |
| 4 | 20 | Реле заднего стеклоочистителя |
| 5 | 15 | Реле дистанционного бесключевого доступа, переключатель аварийной сигнализации |
| 6 | 10 | Реле открывания багажника, актуатор открывания багажника |
| 7 | 20 | Реле заднего стеклоочистителя |
| 8 | 15 | Нагреваемый датчик кислорода, датчик соотношения воздух-топливо |
| 9 | 10 | 2000-2003: Клапан вентиляции EVAP-канистры, байпасный клапан вакуумного разреза |
| 10 | 10 | Блок управления дневными огнями, блок управления временем, блок управления интеллектуальным входом (SECU), реле окон, переключатель люка, переключатель стоп-сигналов (QR), реле заднего стеклоочистителя, диагностический разъем, переключатель тормозов АСКД (2002-2006), устройство АКПП (2000-2003), реле открывания багажника 2 (2000), блок управления АСКД (2000-2002) |
| 11 | 10 | Модуль управления трансмиссией (TCM), датчик оборотов, датчик оборотов турбины (QR) |
| 12 | 10 | Переключатель ключа зажигания, комбинация приборов, индикатор безопасности, модуль управления трансмиссией (TCM), диагностический разъем |
| 13 | 10 | Блок управления временем, реле обогрева зеркал, лампа багажного отсека, внутренние лампы |
| 14 | 15 | Вентилятор печки |
| 15 | 10 | 2000-2002: Усилитель терморегулировки 2002-2006: Управление воздухом, реле кондиционера |
| 16 | 15 | Вентилятор печки |
| 17 | 10 | Форсунки, модуль управления двигателем, реле топливного насоса |
| 18 | 10 | Блок диагностики подушек безопасности |
| 19 | — | Не используется |
| 20 | 10 | Переключатель положения парка и нейтрали (автоматическая трансмиссия), блок управления иммобилайзером (QR), реле блокировки сцепления (механическая трансмиссия), реле вентилятора охлаждения 1, реле вентилятора охлаждения 2, реле вентилятора охлаждения 3 (QR), реле мотора регулировки дросселя (2000-2002), электромагнитный клапан регулировки объема продувки EVAP-канистры (2000-2003), электромагнитный клапан управления фазой газораспределения (2000-2002), электромагнитный клапан управления вихревой заслонкой (2000-2001), электромагнитный клапан VIAS (2002-2003) |
| 21 | 10 | Блок управления дневными огнями, ЭБУ двигателя (2000-2003) |
| 22 | 15 | Прикуриватель |
| 23 | — | Не используется |
| 24 | — | Не используется |
| 25 | 20 | Мотор переднего стеклоочистителя, мотор передней мойки, переключатель переднего стеклоочистителя |
| 26 | 10 | Переключатель аварийной сигнализации |
| 27 | — | Не используется |
| 28 | — | Не используется |
| 29 | 15 | Реле топливного насоса |
| 30 | 10 | Комбинация приборов, переключатель заднего хода (механическая трансмиссия), переключатель положения парка и нейтрали (автоматическая трансмиссия) |
| 31 | 10 | Система антиблокировки тормозов |
| 32 | — | Запасной |
| 33 | — | Запасной |
| 34 | — | Запасной |
| Реле: | ||
| R1 | Автоматический выключатель (блок управления интеллектуальным входом (SECU), реле окон, люк) | |
| R2 | Обогрев зеркал | |
| R3 | Розетка | |
| R4 | Открывание багажника | |
| R5 | Окна | |
| R6 | Дистанционный бесключевой доступ | |
| R7 | Зажигание | |
| R8 | Вентилятор печки | |
| R9 | Аксессуары |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке
| № | А | Назначение |
|---|---|---|
| 32 | 15 | Аудиосистема, сабвуфер, тюнер спутникового радио (2004-2006), CD-чейнджер (2000-2003) |
| 33 | 10 | Генератор, реле клаксона |
| 34 | 15 | Реле модуля управления двигателем |
| 35 | 10 | Реле сигнала тревоги (2000), реле лампы тревоги |
| 36 | 10/15 | Модуль управления двигателем (ECM), реле ECM, блок управления иммобилайзером |
| 37 | 10 | Блок управления интеллектуальным входом (SECU) |
| 38 | 10 | Переключатель освещения (комбинационные лампы), блок управления интеллектуальным входом (SECU), блок управления временем, лампы подсветки, лампа номерного знака |
| 39 | 15 | Фары, переключатель освещения, блок управления дневными огнями, реле лампы тревоги |
| 40 | 15 | Фары, переключатель освещения, блок управления дневными огнями, реле лампы тревоги |
| 41 | 15 | 2002-2006: Реле мотора регулировки дросселя |
| 42 | 20 | 2002-2006: Усилитель аудиосистемы |
| 43 | 15 | Реле передних противотуманных фар |
| A | 100/120 | Генератор, реле зажигания (предохранители: «25», «26», «29», «30», «31»), предохранители: «D», «H», «I», «2», «3», «4», «5», «6», «7», «39», «40», «41», «42», «43» |
| B | 80 | Реле аксессуаров (предохранитель «22»), реле зажигания (предохранители: «8», «9», «10», «11»), реле вентилятора печки (предохранители «14», «16»), предохранители «12», «13» |
| C | 40 | Переключатель зажигания |
| D | 30 | Автоматический выключатель (блок управления интеллектуальным входом (SECU), реле окон, люк) |
| E | — | Не используется |
| F | 40 | Система антиблокировки тормозов |
| G | 40 | Система антиблокировки тормозов |
| H | 40 | Реле вентилятора охлаждения 1, реле вентилятора охлаждения 3 (QR) |
| I | 40 | Реле вентилятора охлаждения 1, реле вентилятора охлаждения 2 |
Блок реле
Назначение реле в блоке реле
| № | Назначение |
|---|---|
| R1 | Реле лампы тревоги |
| R2 | Реле вентилятора охлаждения 3 (двигатель QR) |
| R3 | Передние противотуманные фары |
| R4 | Блокировка сцепления (механическая трансмиссия) |
| R5 | Реле вентилятора охлаждения 1 |
| R6 | Клааксон |
| R7 | Кондиционер |
| R8 | Положение парка и нейтрали (автоматическая трансмиссия) |
| R9 | Реле вентилятора охлаждения 2 |
| R10 | 2000: Сигнал тревоги |
